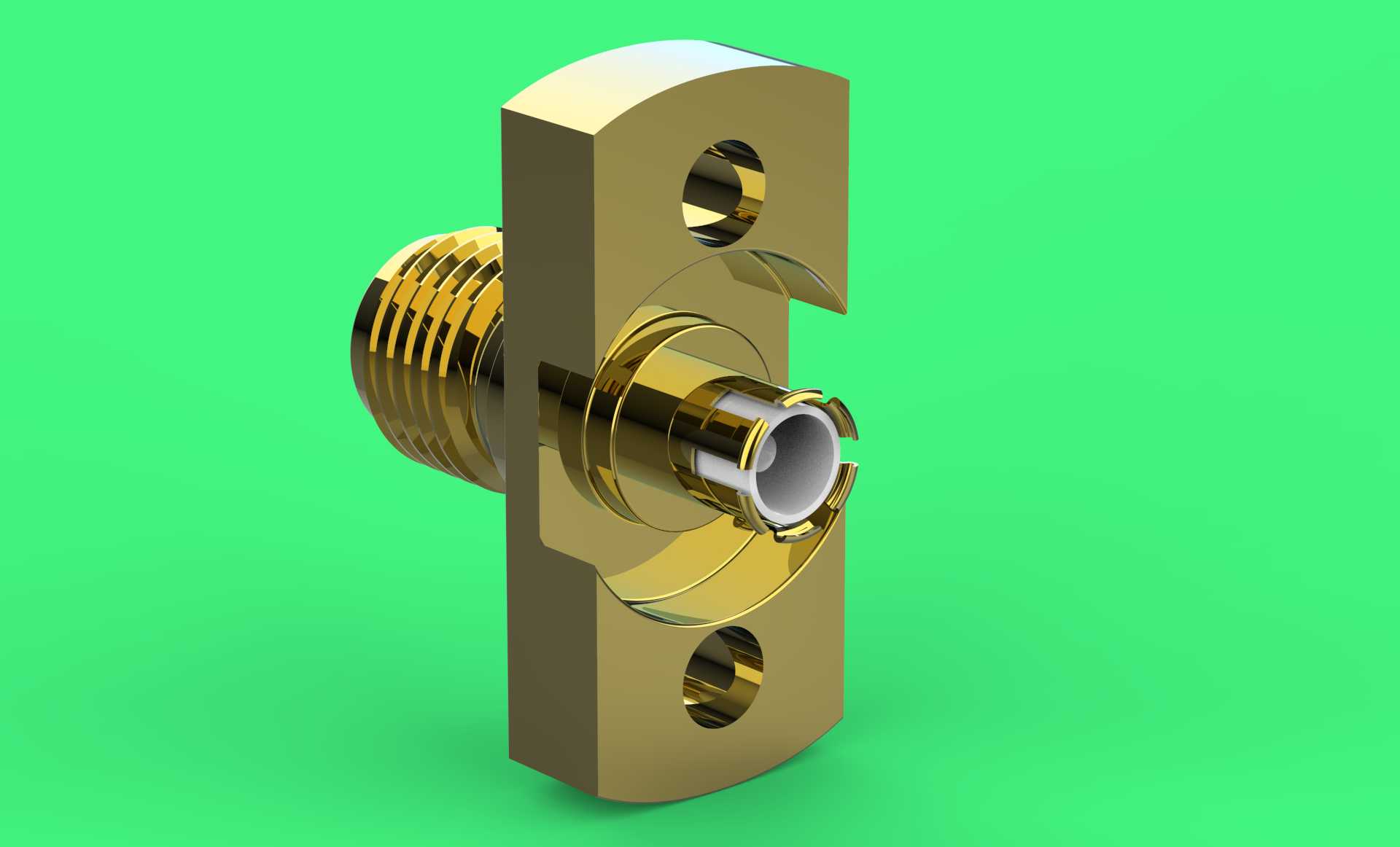

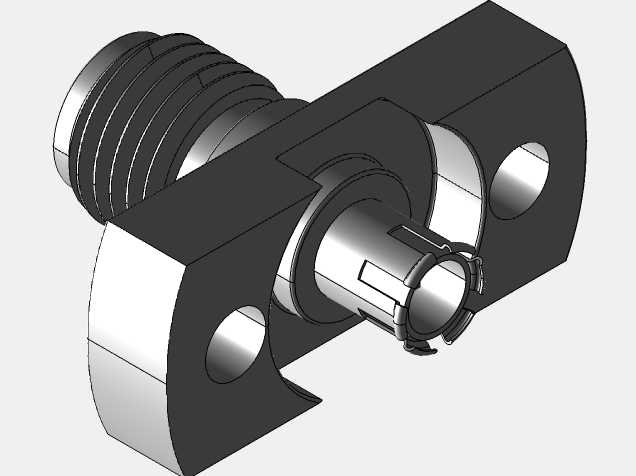

这类射频转接结构主要应用在射频测试设备、通讯基站内部链路、小型化射频模块的信号通路搭建场景中,核心作用是实现SMA母孔接口与MCX插头接口之间的阻抗匹配过渡,避免不同接口制式的射频线缆、模块对接时出现信号反射、插入损耗超标的问题。从实际使用场景来看,这类带法兰安装位的转接件,大多用在机箱面板、射频屏蔽腔的壁面固定场景,不需要额外设计转接固定支架,直接通过法兰上的两个安装孔即可完成腔体壁两侧的信号贯通,既能够保证屏蔽腔体的电磁密封性能,又能减少内部线缆转接的冗余长度,降低高频信号传输过程中的驻波比。设计这类转接结构时,首先要保证内导体的同轴度公差控制在0.02mm以内,内导体与介质支撑的配合间隙不能超过0.01mm,否则在6GHz以上的高频段会出现明显的信号泄露。介质支撑材料通常选用聚四氟乙烯,既要保证介电常数稳定在2.02±0.02区间,还要设计对应的介质卡接结构,避免多次插拔后内导体出现轴向窜动。外导体的法兰部分做了切边处理,两个安装孔对称分布在法兰轴线两侧,安装孔的孔径适配M2.5的固定螺丝,安装时法兰贴合面的平面度需要控制在0.03mm以内,配合导电密封圈安装时,能够实现IP65级别的屏蔽密封效果,避免外部电磁干扰进入腔体内部。接口端的SMA侧按照标准SMA母头的接口尺寸设计,外导体的内孔直径、内导体的插针深度、螺纹啮合长度都完全符合射频连接器的通用规范,能够兼容所有标准SMA公头的线缆组件;MCX侧采用快插式结构,插拔时的轴向力控制在8N-20N区间,既能够保证插合后的接触可靠性,又不会因为插拔力过大导致面板安装出现松动。整个结构的外导体采用黄铜镀金处理,镀层厚度控制在1μm以上,既能够降低接触电阻,又能提升长期使用的抗腐蚀性能,内导体采用铍铜镀金材质,保证多次插拔后的接触弹性不会出现衰减。建模过程中需要重点关注内外导体之间的空气段长度,介质支撑的位置要对应阻抗计算的节点,保证整个转接通路的特性阻抗稳定在50Ω,避免出现阻抗突变点。安装边界上,法兰的整体厚度为3mm,突出腔体外侧的SMA螺纹段长度为6.5mm,内侧的MCX插头段突出法兰面的长度为8mm,设计机箱开孔时只需要在壁面开出直径10mm的中心过孔,两侧对应安装孔位置开出2.7mm的穿丝孔即可完成装配,不需要额外预留过多的操作空间,非常适合高密度排布的射频面板场景。在实际选型使用时,需要注意该转接件的适用工作频率范围,常规结构下可以覆盖DC到18GHz的频段,如果需要用到更高频段,还需要调整介质支撑的厚度和内导体的直径尺寸,优化阻抗连续性。
