多单元集成式太阳能跟踪教学实训装置

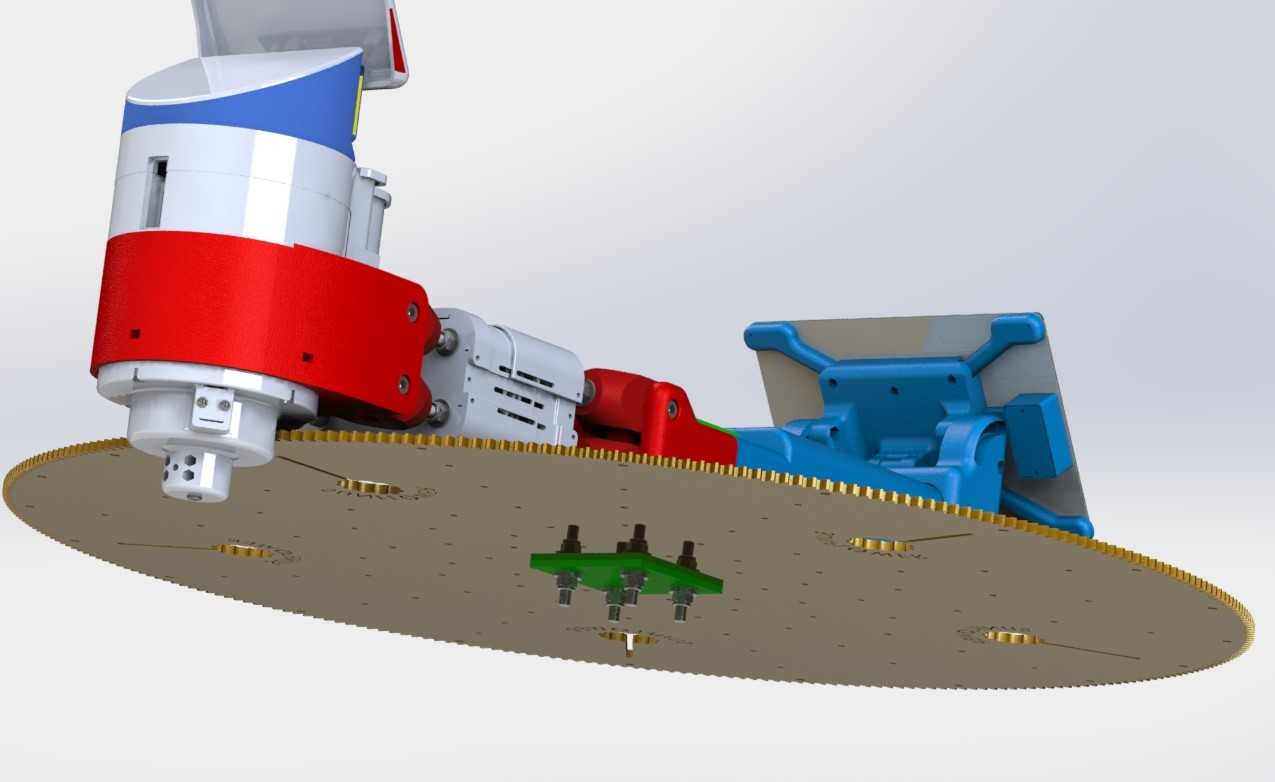

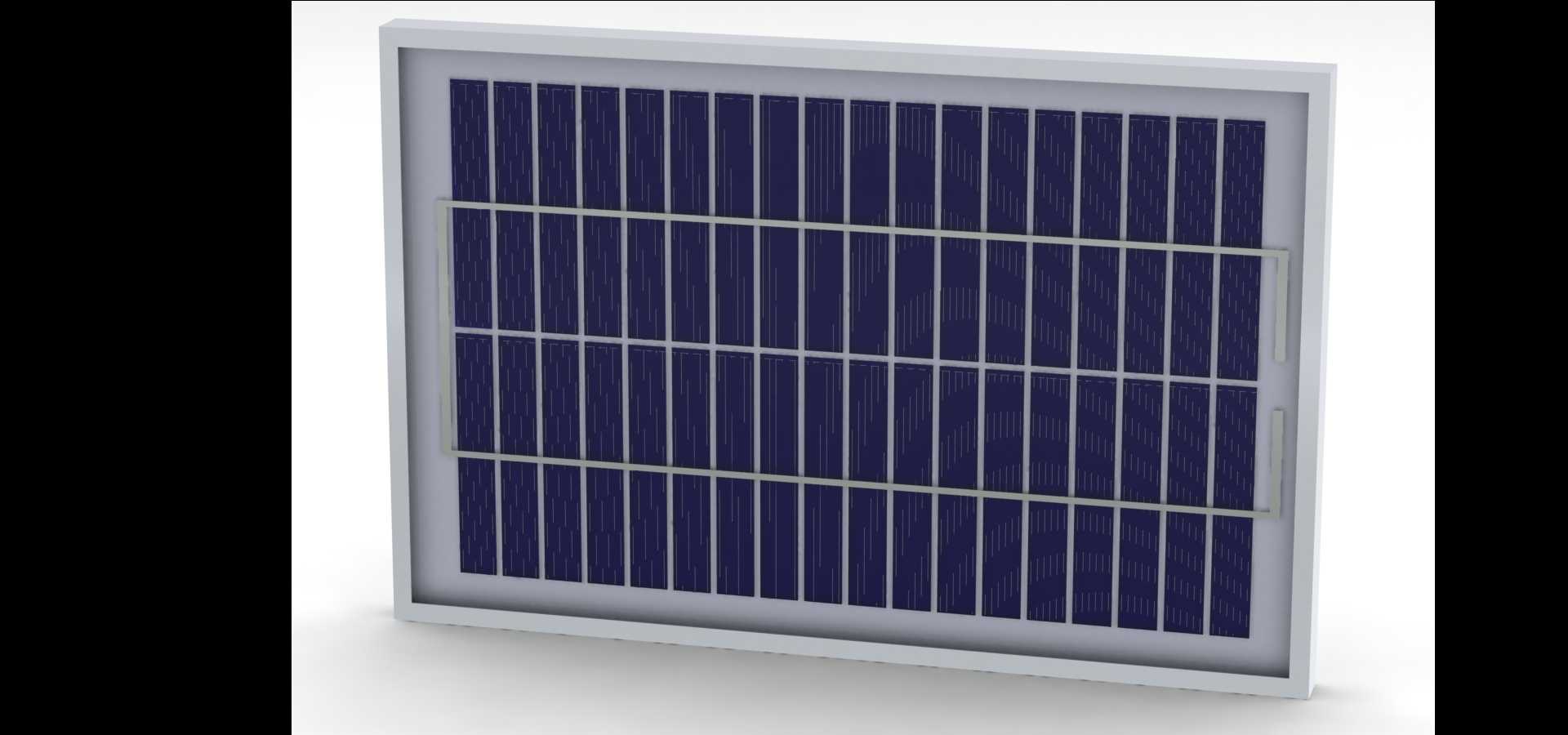

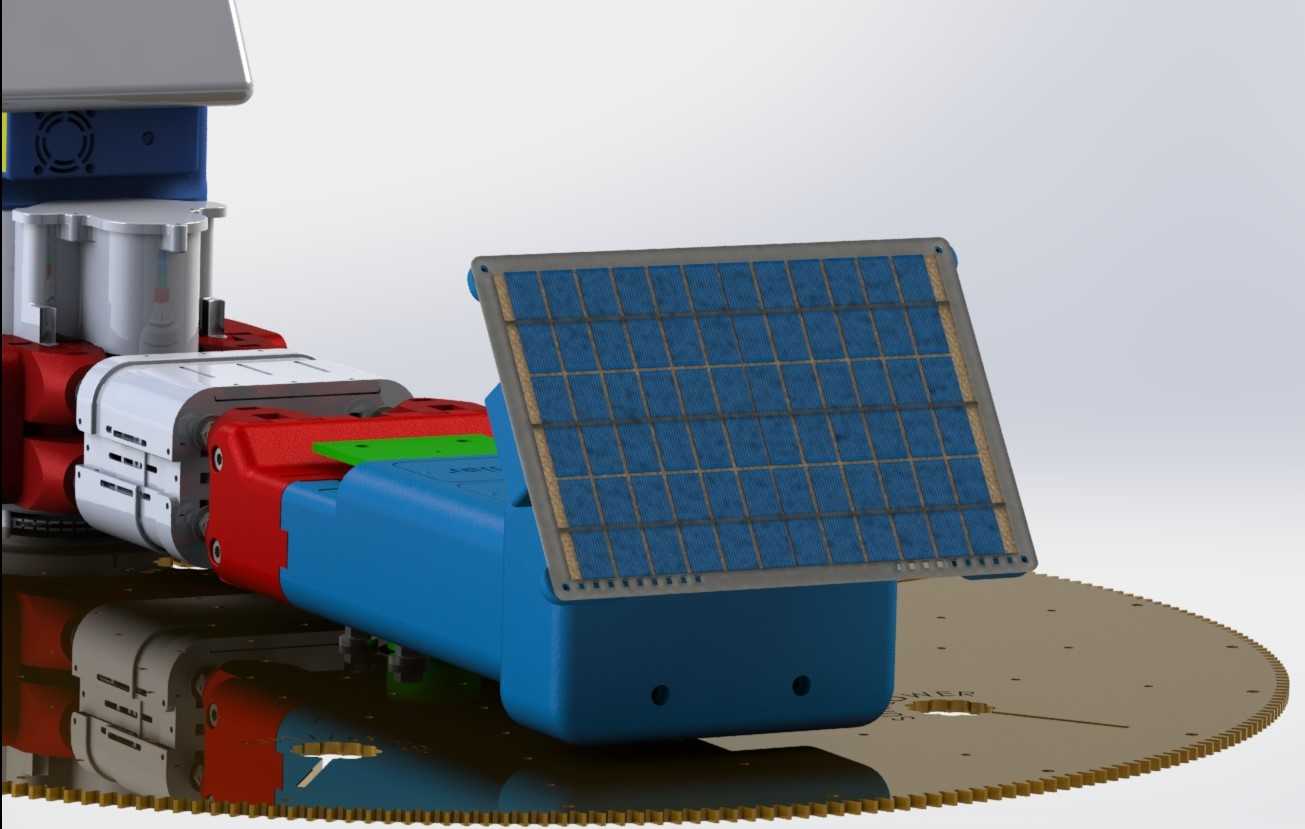

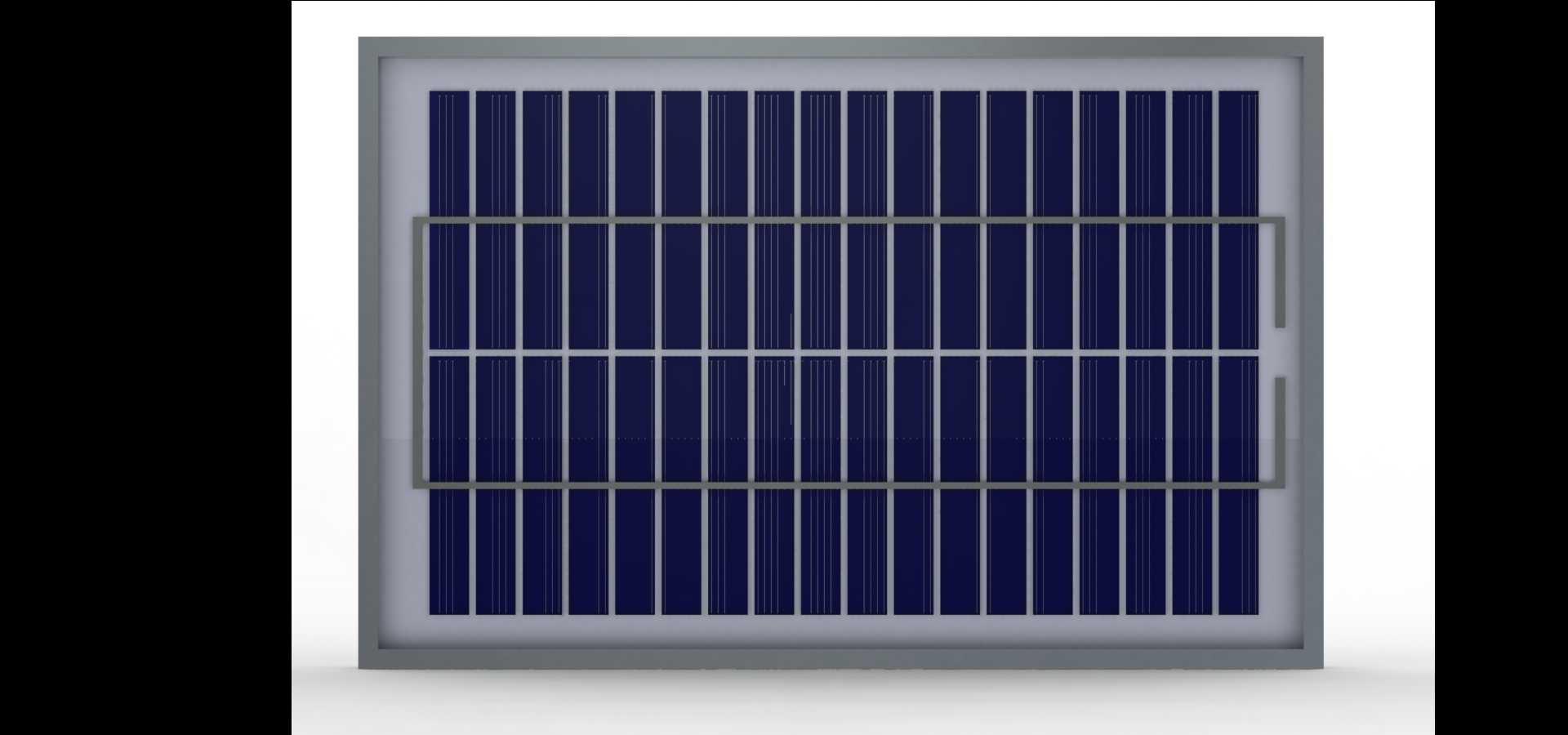

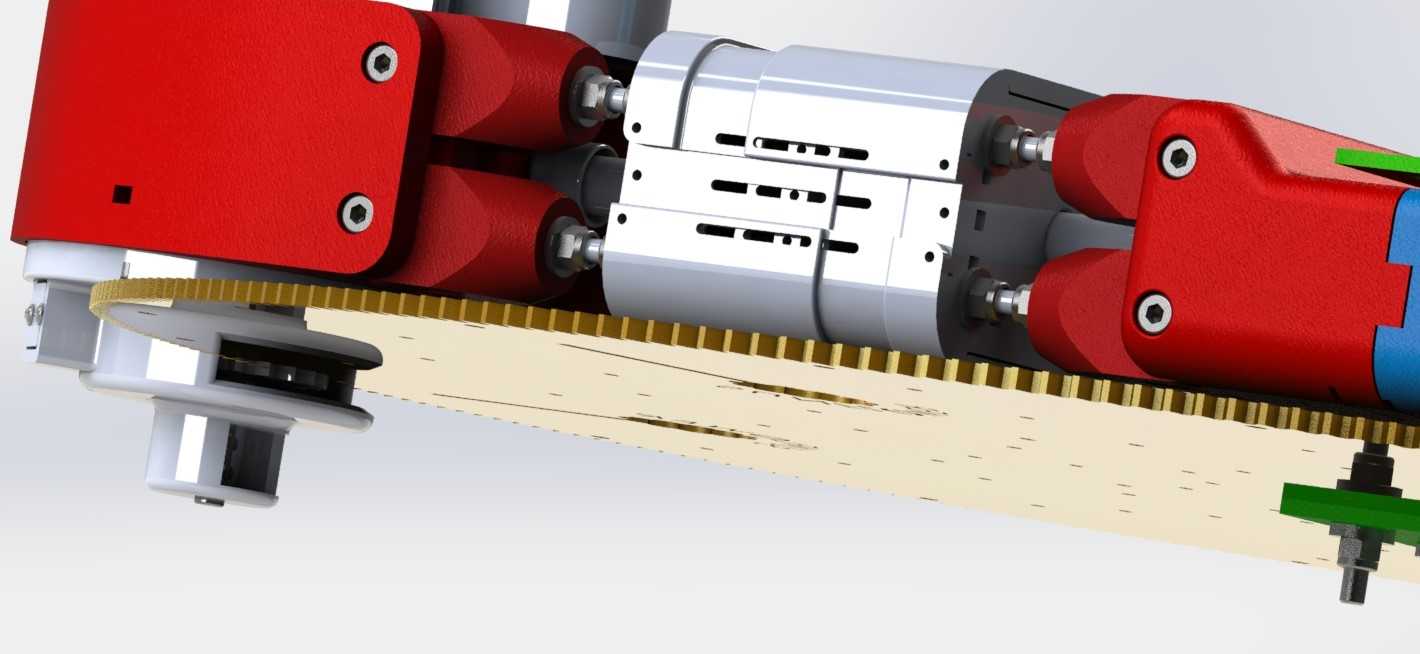

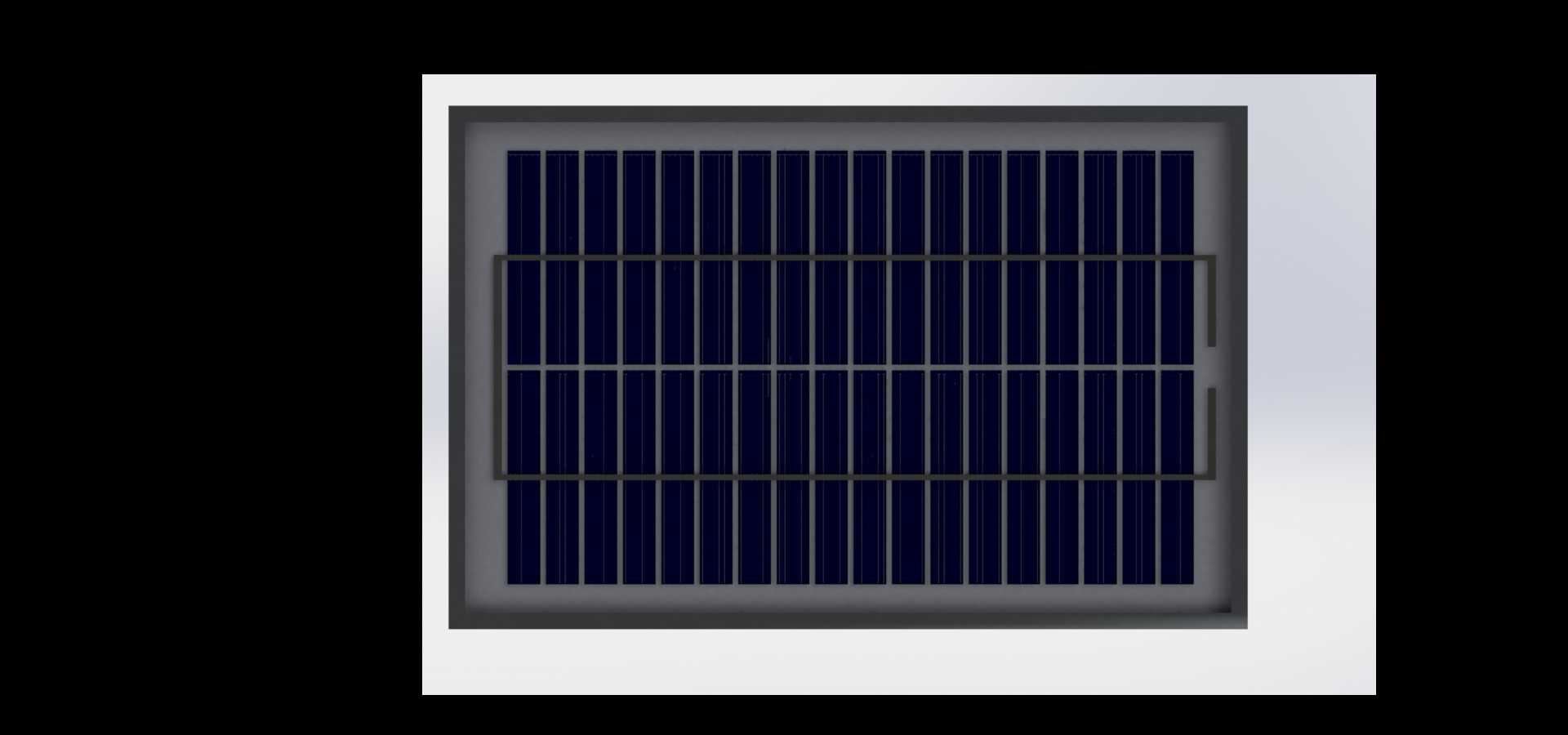

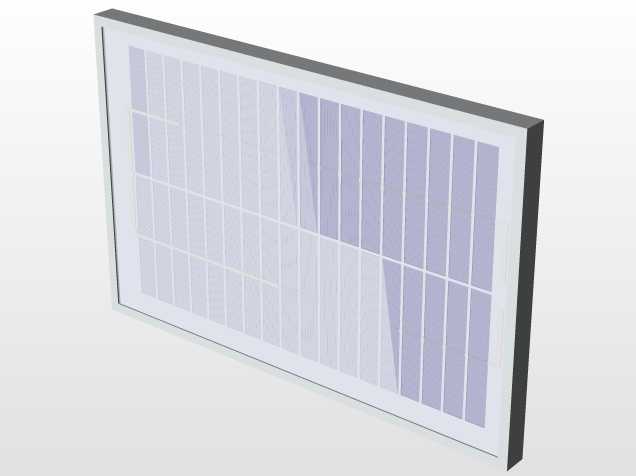

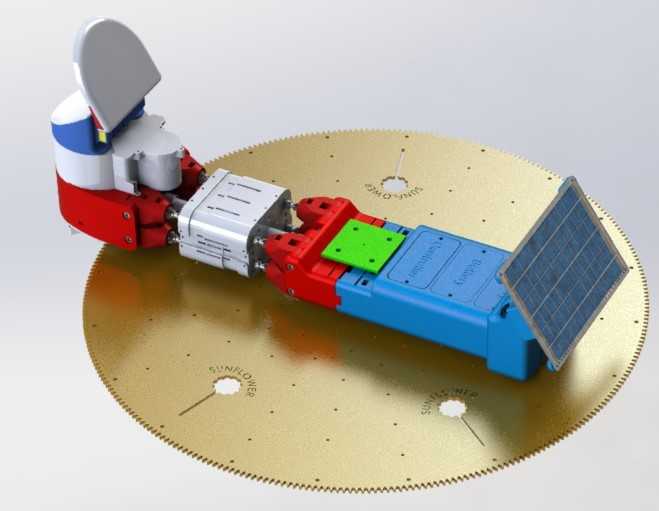

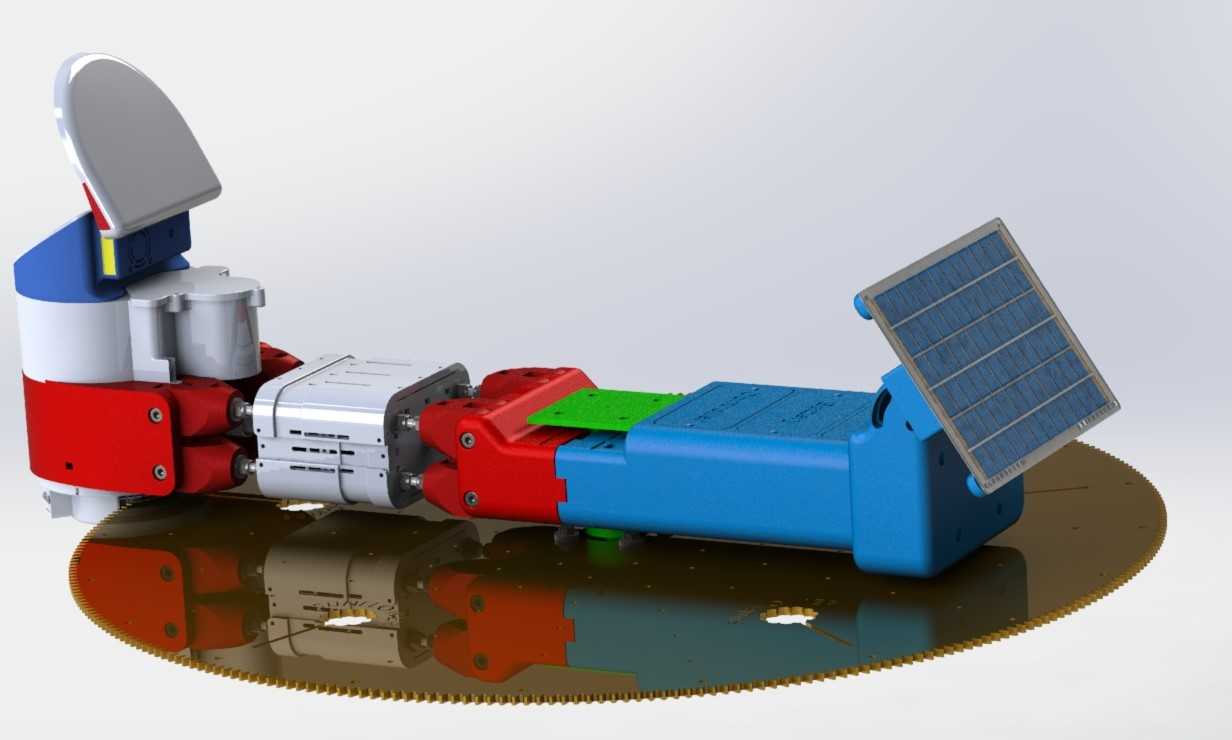

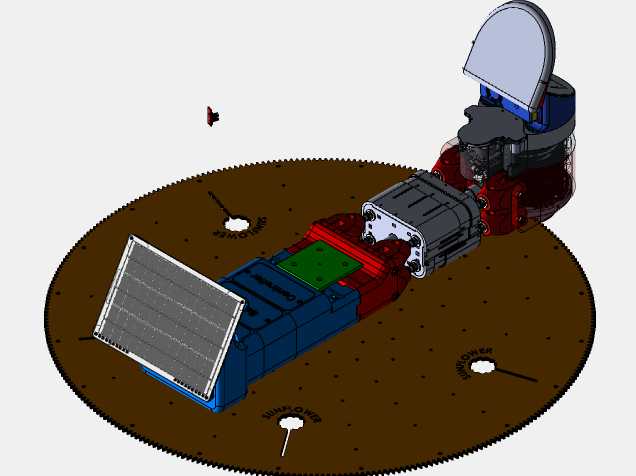

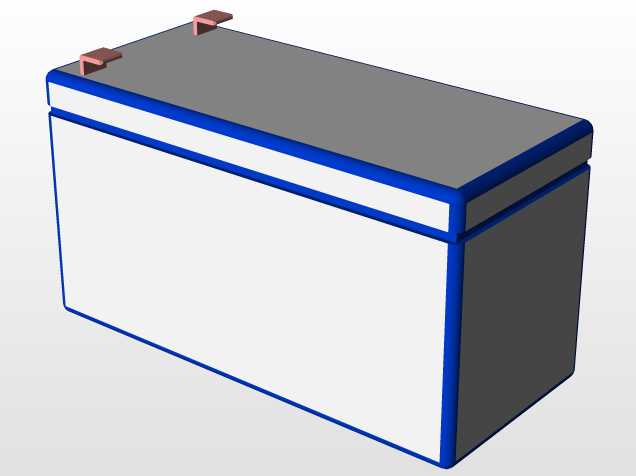

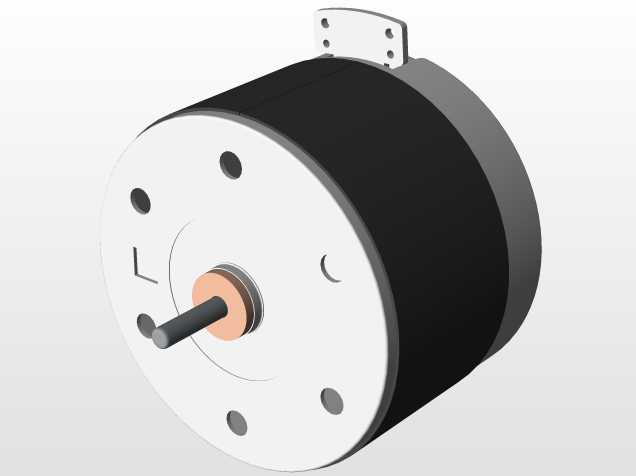

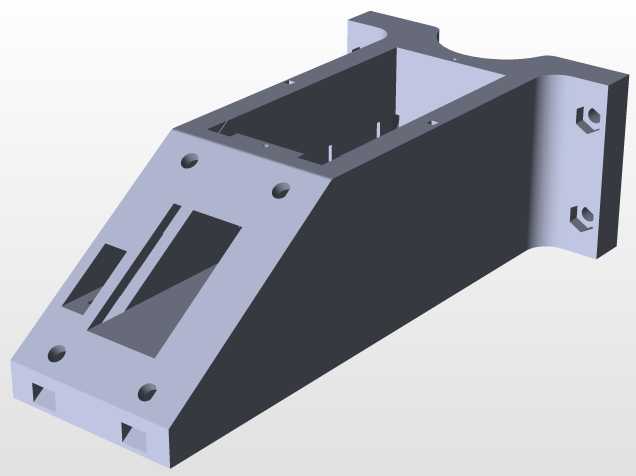

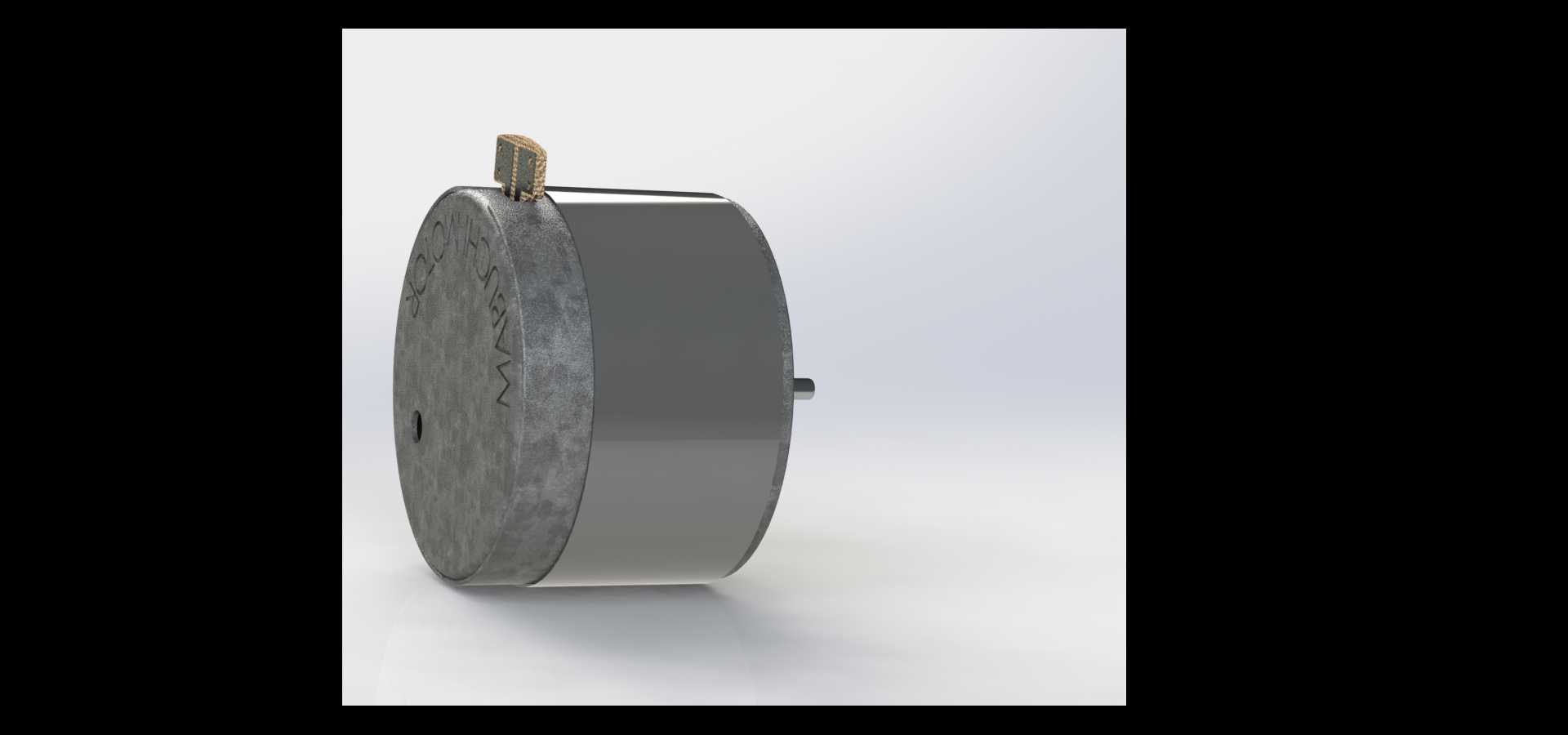

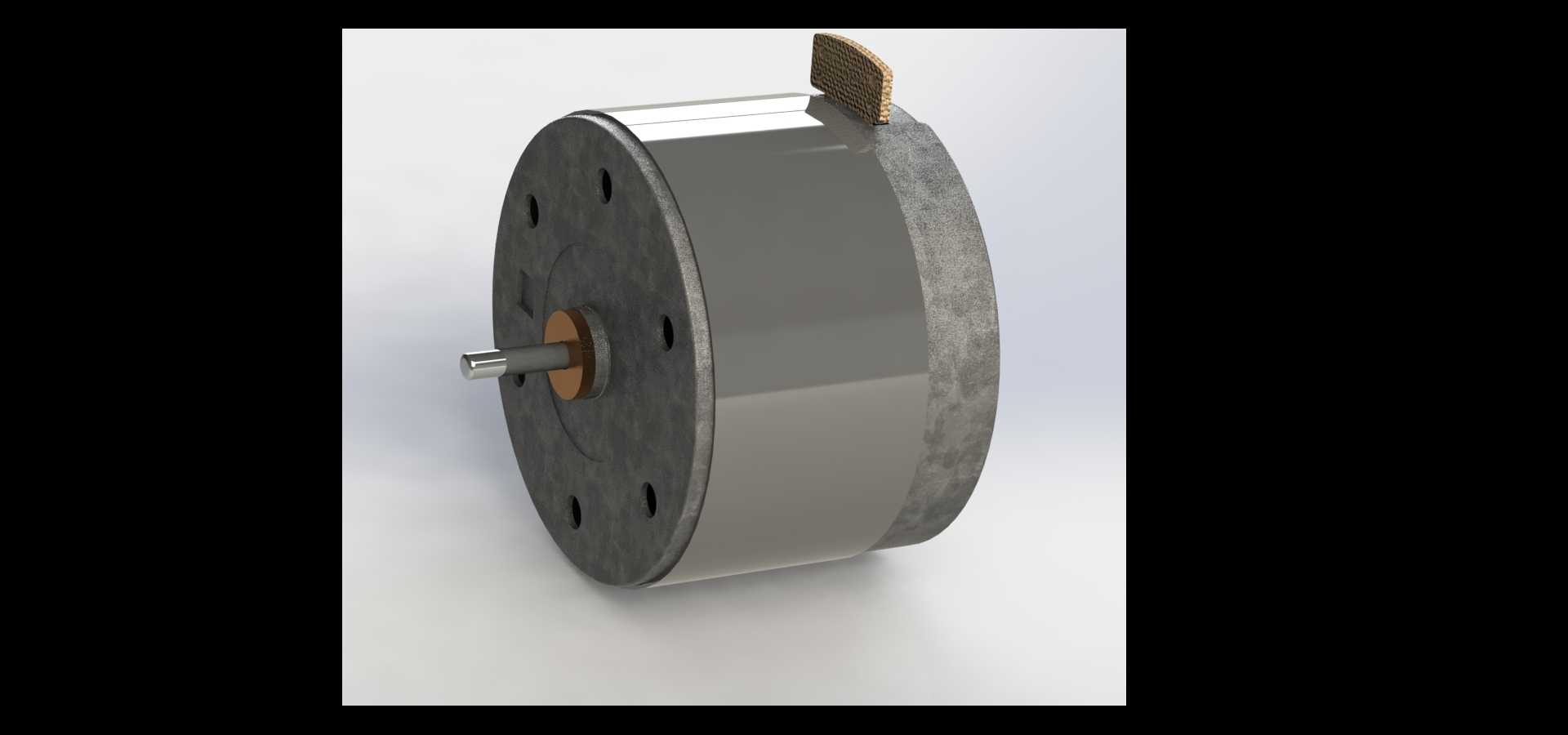

这套装置的设计初衷是面向绿色能源教学场景，把分散的功能单元整合到同一台实训载体上，方便学习者直观理解太阳能跟踪系统的完整运作逻辑。从结构布局来看，装置底部采用大直径齿盘作为回转支撑基础，齿盘平面经过精加工处理，既保证回转过程的平面度要求，也能承载上部所有功能模块的重量，安装时需要预留足够的水平操作空间，齿盘边缘的齿形参数匹配驱动端的小齿轮，保证回转传动的啮合间隙控制在合理范围，避免跟踪过程出现回差影响角度定位精度。上部的功能模块沿轴向依次排布，靠近回转底座的是蓝色的主控安装舱，舱体内部预留了控制板、接线端子的安装位，侧面开有走线槽，所有驱动线缆、传感器线缆都可以通过内部线槽排布，避免外露线缆在回转过程中出现拉扯缠绕的问题。主控舱上方倾斜安装的光伏板组件，采用可调节角度的铰接支架，支架的铰接点设置了阻尼结构，既可以在调试阶段手动调整初始倾角，也能在驱动单元动作时保持角度稳定，不会出现晃动偏移。沿轴向往另一端排布的是两组红色的铰接传动臂，传动臂内部集成了舵机驱动结构，负责实现俯仰方向的角度调整，传动臂之间的白色舱段是传动换向单元，内部布置了锥齿轮组，把水平方向的电机输出扭矩转换为俯仰方向的摆动力矩，传动比经过匹配计算，保证俯仰动作的转速平稳，不会出现过快的冲击动作。最末端的灰色抛物面反射单元，同样通过铰接结构与传动臂连接，可配合光伏板的角度调整，实现光线反射聚焦的辅助功能，反射单元的背面设置了加强筋结构，避免长期使用出现形变影响反射精度。整套装置的所有连接部位都采用标准紧固件装配，方便拆装实训，各个功能单元的边界清晰，学习者可以单独拆解每个模块观察内部结构，也可以组装后完整测试双轴跟踪的运作流程，理解从光线感应、信号传输到电机驱动、角度调整的全链路逻辑。在实际应用中，这类集成式装置既可以作为职业院校、高校能源相关专业的实训教具，也可以简化结构后应用在小型分布式光伏站点，提升光伏组件的受光效率，相比固定角度的光伏支架，双轴跟踪结构可以根据太阳位置实时调整角度，提升光能接收效率。设计过程中充分考虑了教学场景的使用需求，所有外露的运动部件都做了圆角处理，避免实训操作时出现磕碰，各个驱动单元的扭矩参数都经过匹配，既保证足够的驱动力矩，也不会因为扭矩过大造成夹手风险，整体结构的装配公差控制在合理范围，既保证运动顺畅，也不会出现松旷晃动的问题。
