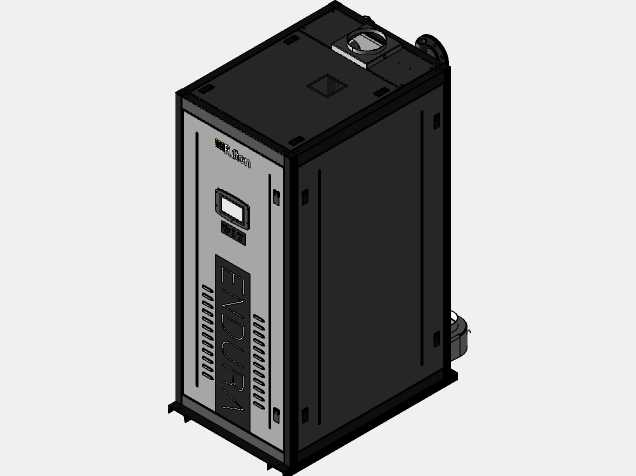

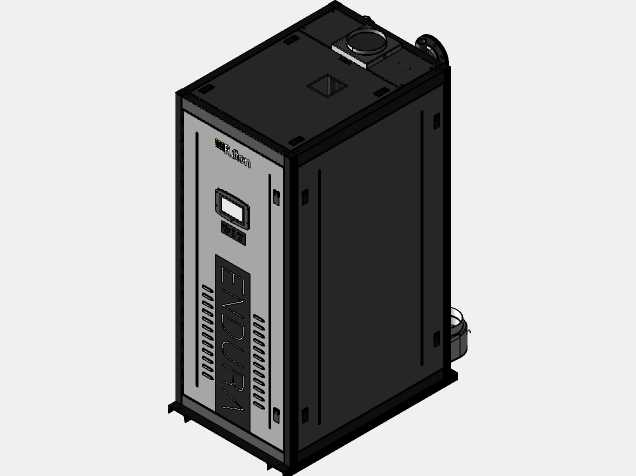

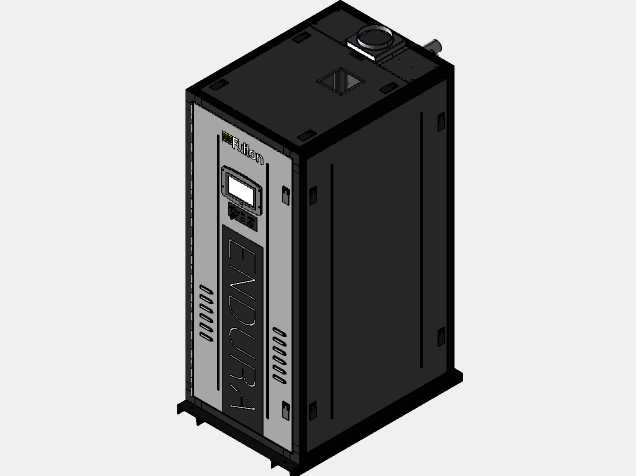

富尔顿EDR系列循环冷凝火管锅炉结构

该款火管锅炉的三维结构还原，完全围绕商用供热场景的实际落地需求搭建，在做结构拆解建模时，优先考虑了设备在商用楼宇、小型工业厂区换热站的安装适配性。从实际应用场景来看，这类设备主要承担两类核心负荷：一是民用及商用建筑的生活热水循环供给，二是中小型区域的冬季供暖换热，适配的供热覆盖范围对应750至2000MBTU/hr的容量区间，能匹配多数中小型独立供热场景的负荷需求，不需要额外多台设备并联冗余，减少了管路连接的漏点风险。建模过程中，设备的外形轮廓严格遵循落地安装的边界要求，整体采用立式柜式结构，底部预留了标准地脚安装位，侧面预留了管路对接的操作空间，不需要额外做设备基础的特殊改造，适配常规换热站的层高与进出管走向，设备顶部预留了排烟接口的安装余量，侧面的检修门位置完全对应内部火管、冷凝换热模块的拆装路径，后期运维时不需要拆解设备主体外壳就能完成核心换热组件的检查与清理。从功能结构设计来看，设备采用直燃气燃烧配合冷凝换热的结构路径，燃烧产生的高温烟气先经过主火管段完成一级换热，降温后的烟气再进入冷凝换热段回收烟气中的潜热，相比传统常压火管锅炉能减少排烟热损失，提升整体热利用效率。建模时对设备外壳的钣金拼接结构做了完整还原，包括外壳的散热格栅排布、控制面板的嵌入位置、侧面板的快拆卡扣结构，都和实际设备的装配逻辑一致，内部的火管排布、燃烧室的腔体结构、循环水的流道走向都做了对应呈现，能直观看到水侧的循环路径：回水从设备下部接口进入，先经过冷凝段吸收烟气余热升温，再进入主换热段被高温烟气加热到设定温度后从上部出水口送出，整个水程的流道设计尽量减少了水流死角，避免长期运行后出现局部结垢堵塞的问题。在做结构建模时，还考虑了设备的运输与进场边界，整体外形尺寸适配常规货梯的进出门洞与载重限制，不需要在进场时拆解设备主体，能减少现场安装的装配工作量，设备侧面预留的燃气接口、水电接口位置都做了统一的高度规划，和换热站常规的管路布设高度匹配，减少现场管路的弯折改造成本。
