立式带手轮侧接管承压过滤罐体结构

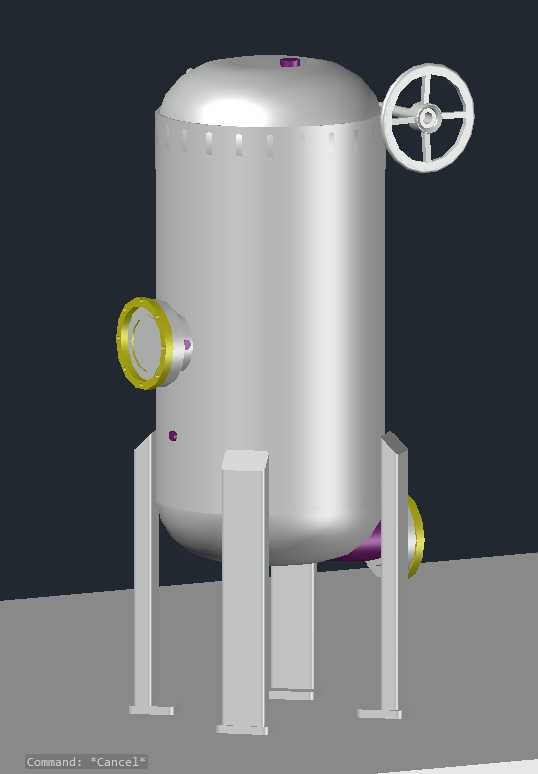

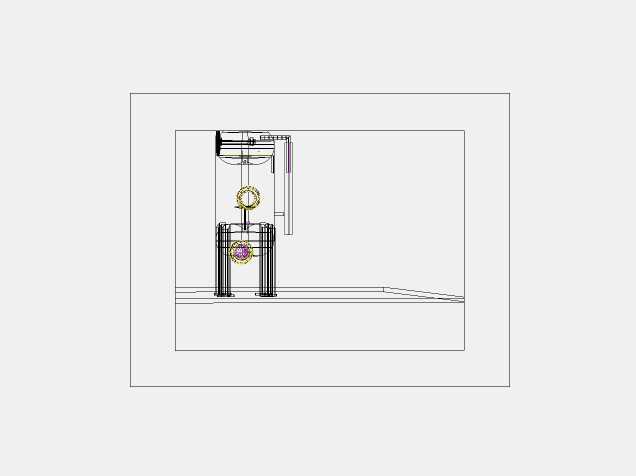

在化工流体输送、制程水循环、轻工原料预处理这类需要对介质内固体杂质做截留的工况中，这类立式承压过滤罐体是管路系统里的核心处理单元，区别于管道直连的小型过滤件，这类罐体结构可以容纳更大的过滤组件，适配更高的流量工况，同时承压外壳的设计可以满足带压管路的连续运行要求，不需要额外做泄压旁路就能完成常规的滤芯更换操作。从结构设计逻辑来看，罐体采用立式圆柱筒搭配椭圆封头的结构形式，是承压容器的经典构型，圆柱段可以最大化内部有效容积，给过滤篮、滤芯组等内件留出足够安装空间，上下椭圆封头的曲面结构可以均匀分散内部介质压力，避免直角结构带来的应力集中问题，降低长期带压运行的疲劳开裂风险。罐体顶部设置的手轮结构，是快开式封头的操作部件，转动手轮可以带动内部的锁紧机构松开压圈，不需要拆卸大量螺栓就能打开上封头，更换内部过滤元件时的操作效率比螺栓紧固式结构高很多，适合需要频繁清理滤渣、更换滤芯的使用场景。罐体侧面的两个带法兰接口，分别对应介质的进口与出口，接口做了加厚凸台设计，和外部管道对接时可以通过法兰垫片实现静密封，避免带压运行时出现介质渗漏，接口的伸出长度预留了法兰螺栓的安装空间，现场配管时不需要额外给管道做让位调整。底部的四根立式支腿是整个设备的支撑结构，支腿底部带方形安装脚板，脚板上预留了地脚螺栓孔，现场安装时可以直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，支腿的高度设计预留了底部排污口的操作空间，日常排污、清理罐底沉渣时不需要额外垫高设备。建模过程中需要注意罐体壁厚的均匀性，所有焊接位置做圆弧过渡处理，避免应力集中的结构缺陷，手轮和锁紧机构的配合位置要预留转动间隙，避免装配时出现干涉，侧接法兰的端面要和罐体轴线保持平行，保证和外部管道对接时的密封面贴合度，支腿的安装位置要做重心校核，保证满液状态下设备的稳定性，不会出现侧倾风险。这类过滤罐体通常安装在泵入口或者关键设备的上游管段，用来拦截介质里的焊渣、颗粒杂质，避免杂质进入泵体或者精密设备造成磨损、卡滞故障，不同的内件配置可以适配不同精度的过滤需求，从粗滤的几十微米到精滤的几微米都可以通过更换内件实现，外壳本身的结构不需要做改动，通用性较强。
