可3D打印内嵌式CPAP呼吸过滤器结构

这款内嵌式过滤部件主要适配持续气道正压通气类呼吸设备，在呼吸回路中承担进气过滤的核心作用，可拦截空气中的悬浮颗粒、杂质，避免未经过滤的空气直接进入气道，尤其适合常规配套滤芯供应不足的应急场景使用，能够直接嵌入标准呼吸管路的对接位置，无需额外改装原有设备的管路接口。

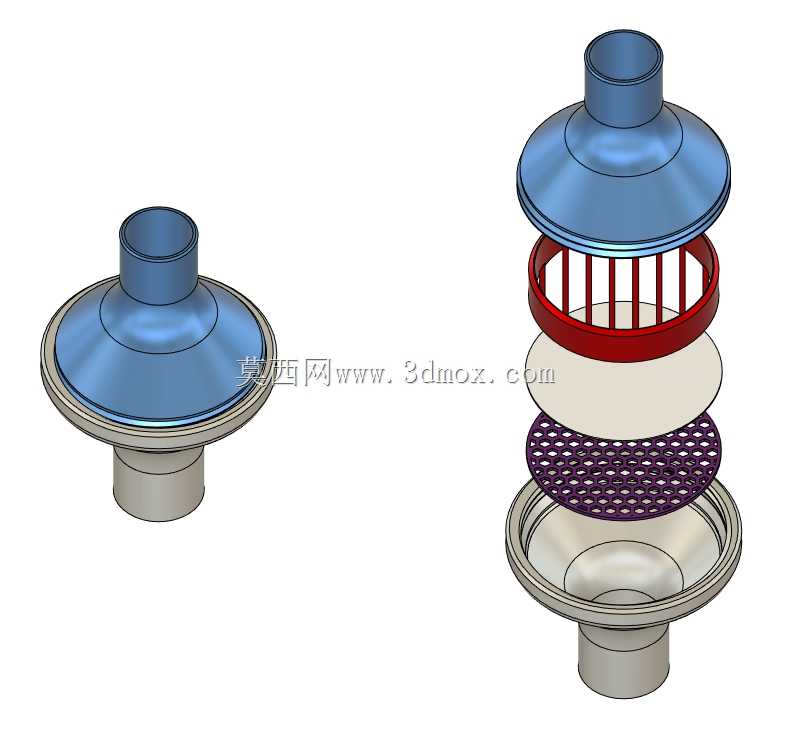

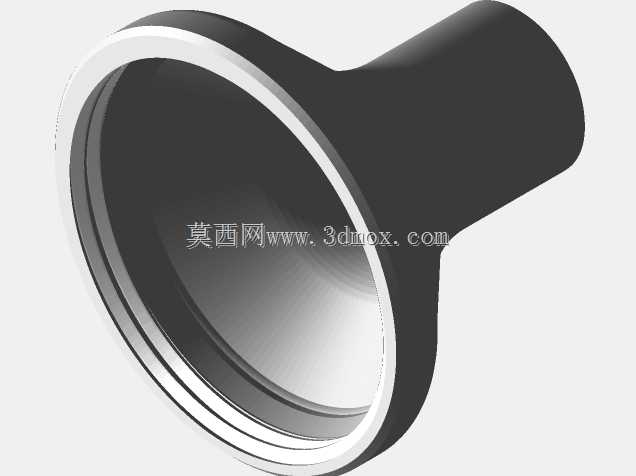

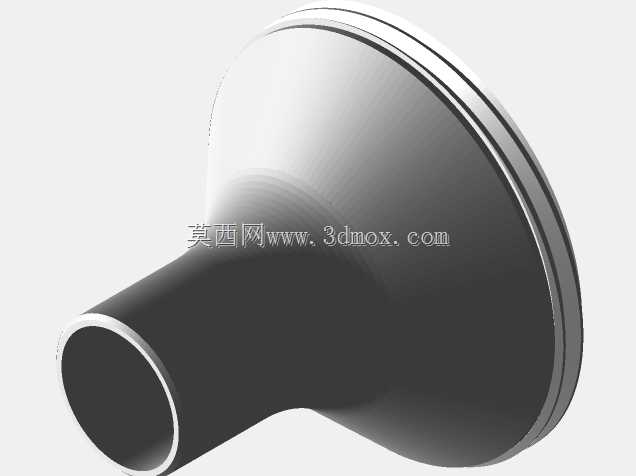

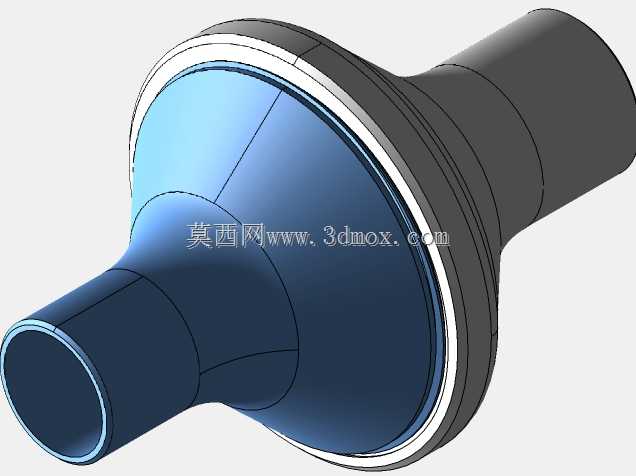

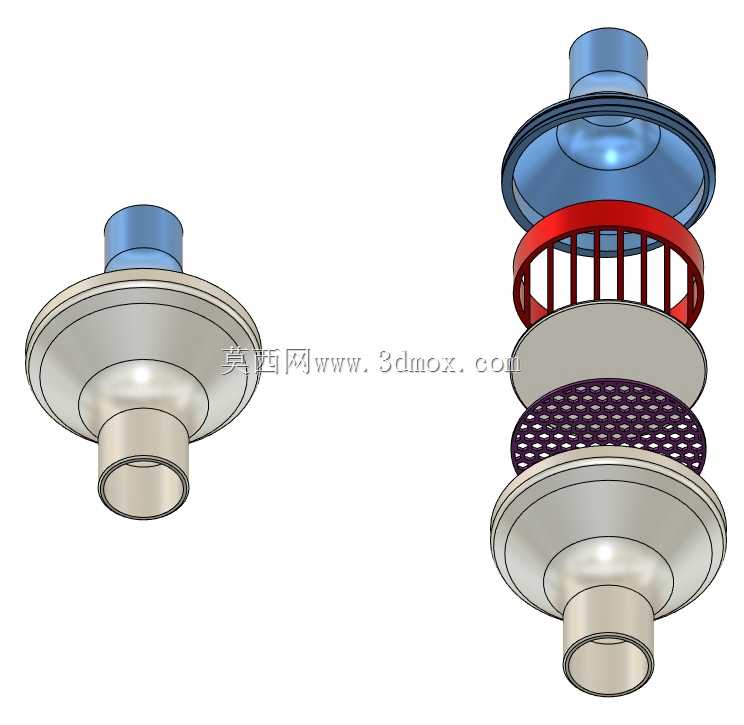

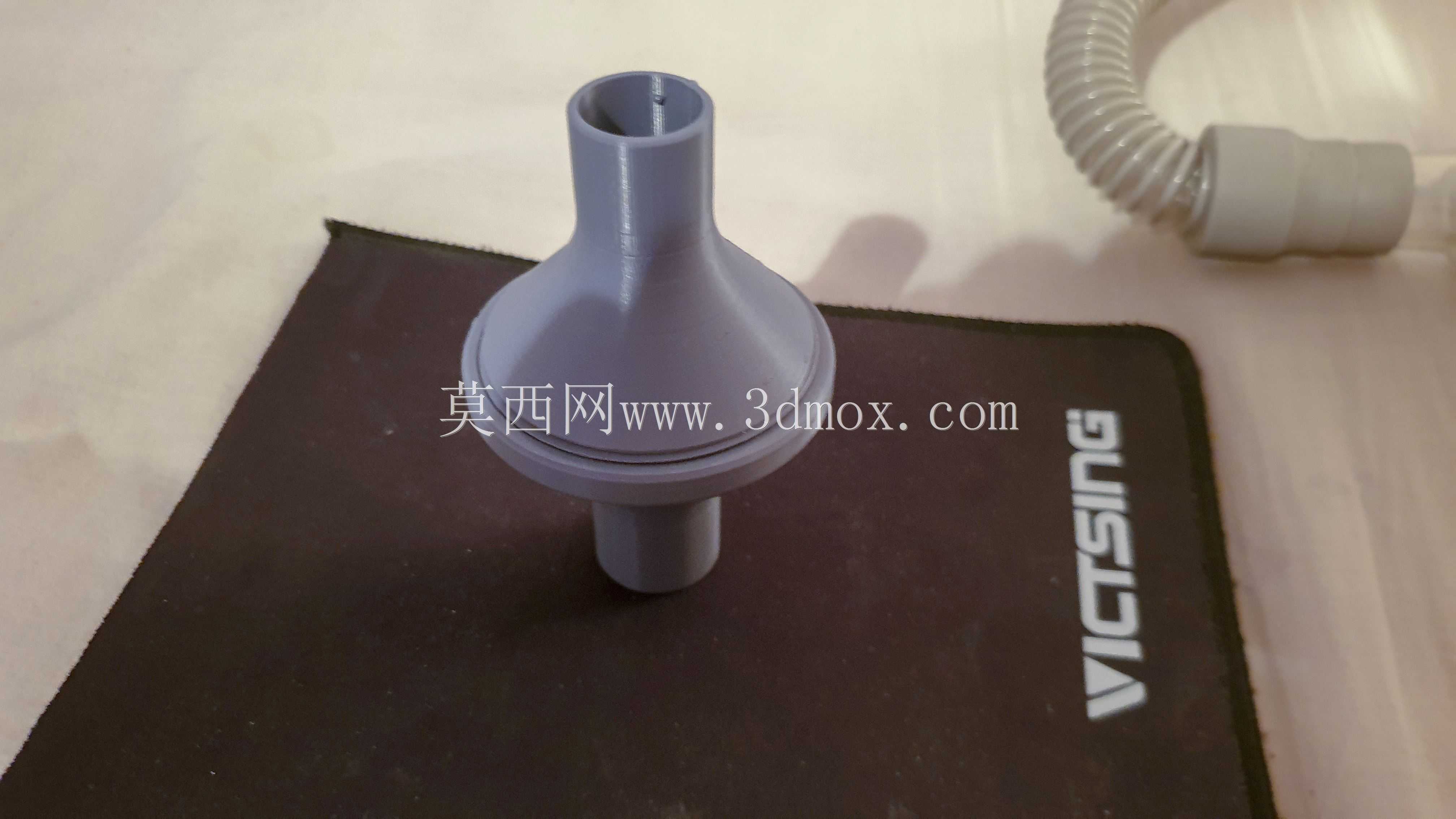

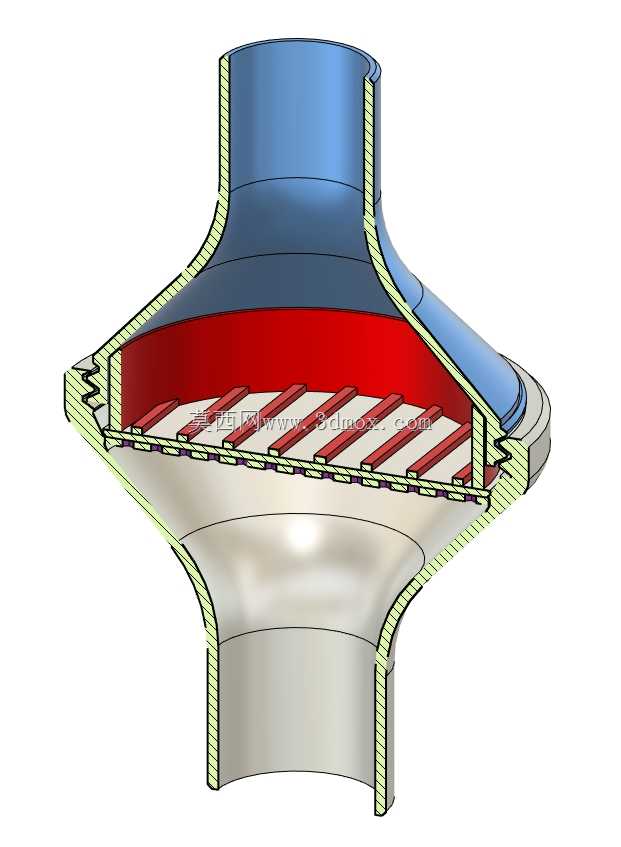

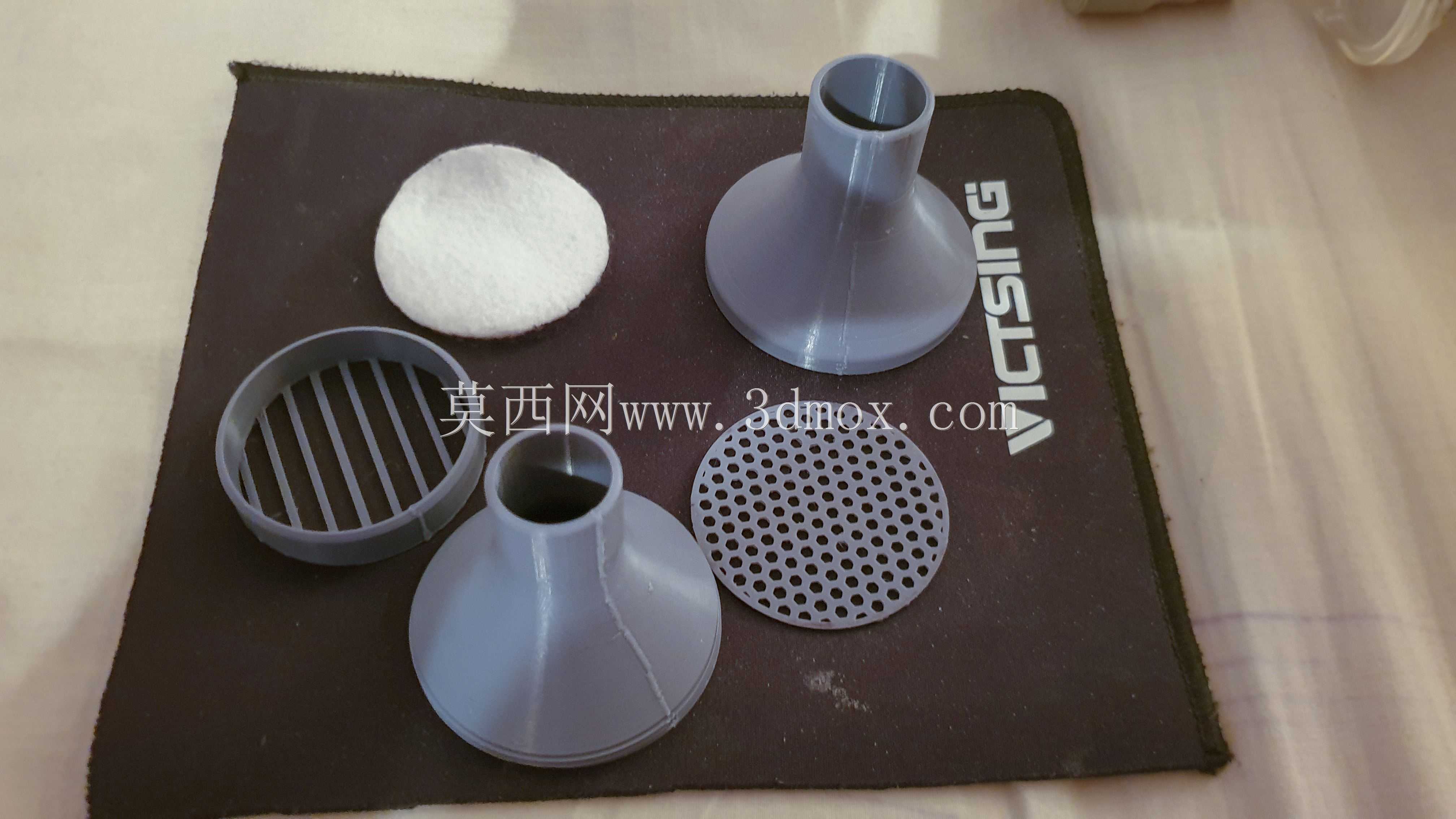

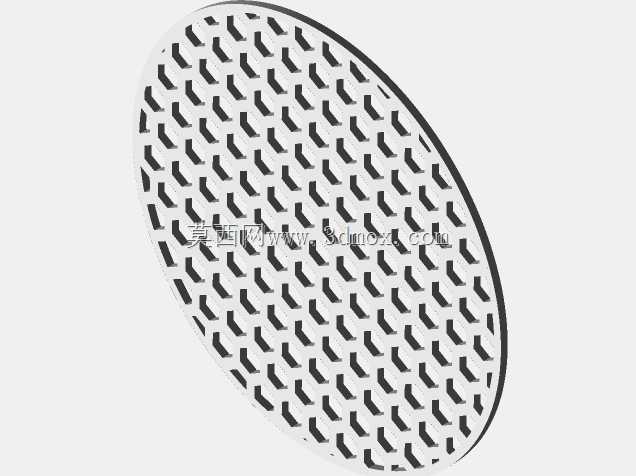

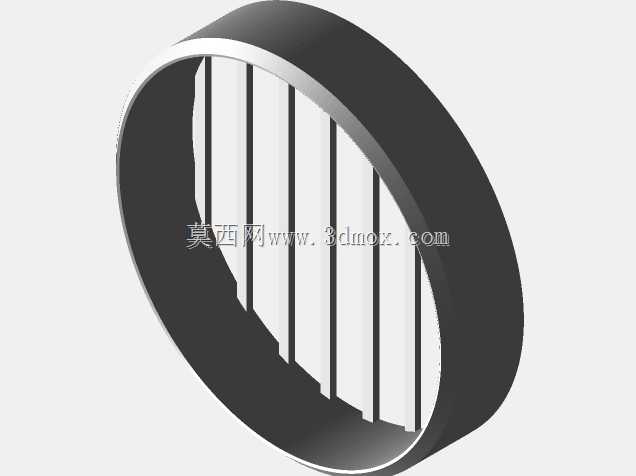

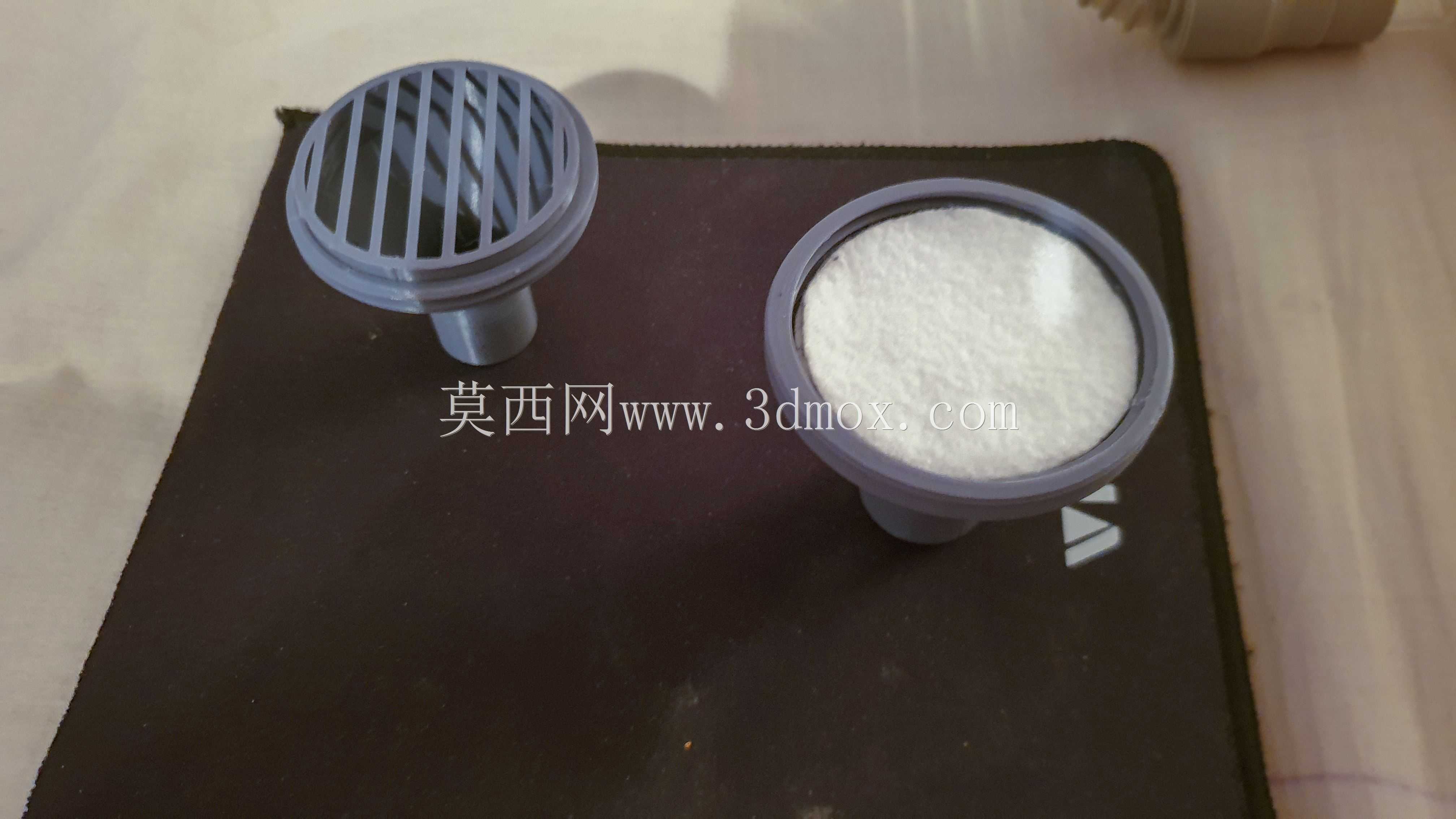

从结构设计来看，整体采用上下对称的快插式壳体结构，上下两端的接口尺寸匹配常规呼吸管路的通用管径，可直接插入管路完成对接，安装后整体外轮廓不会超出管路外径过多，不会对管路布设造成额外的空间干涉。壳体拆分后分为上盖、支撑格栅、滤材承托网、下壳体几个核心部分，上盖与下壳体采用卡扣式配合结构，装配后可紧密贴合，避免出现未经过滤的侧漏气流；中间的红色支撑格栅采用径向辐条式结构，既能够为上层滤材提供足够的支撑力，避免呼吸气流压差导致滤材变形塌陷，又尽可能减少了格栅本身对气流的阻挡面积，降低气流通过时的阻力。下方的密孔承托网采用均匀分布的小圆孔结构，孔距经过优化，在承托下层滤材的同时保证通气面积充足，不会额外增加呼吸阻力。

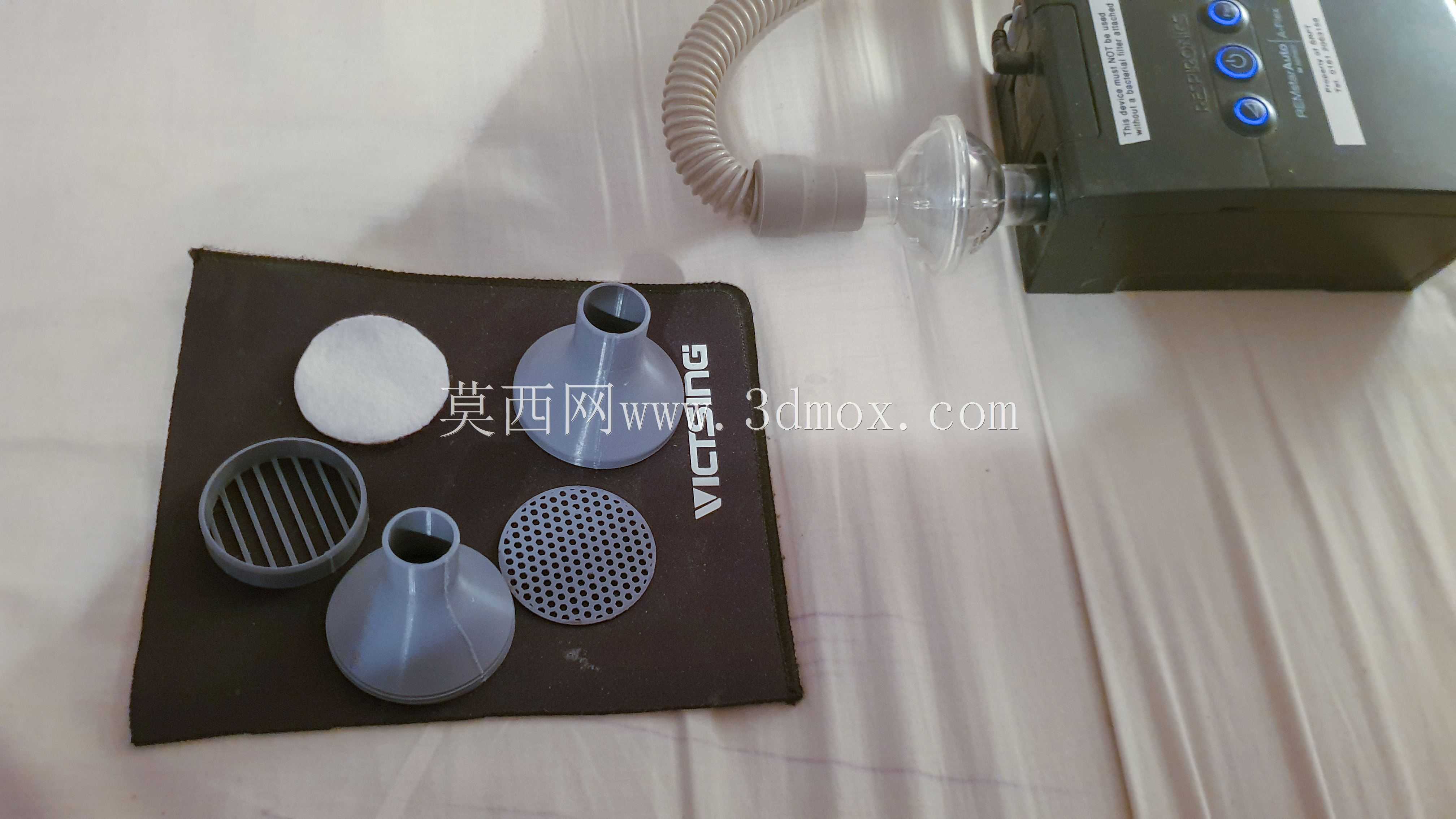

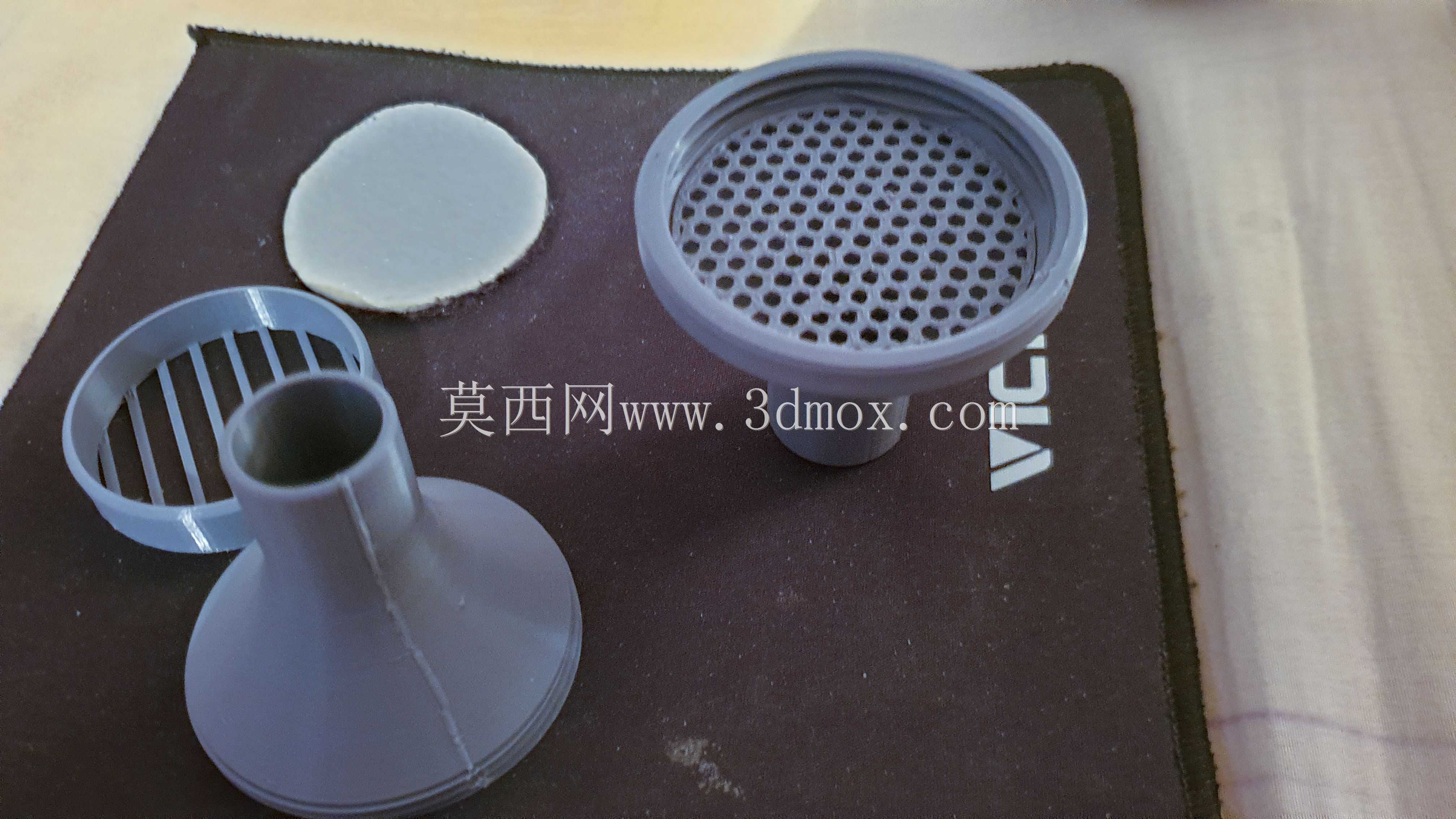

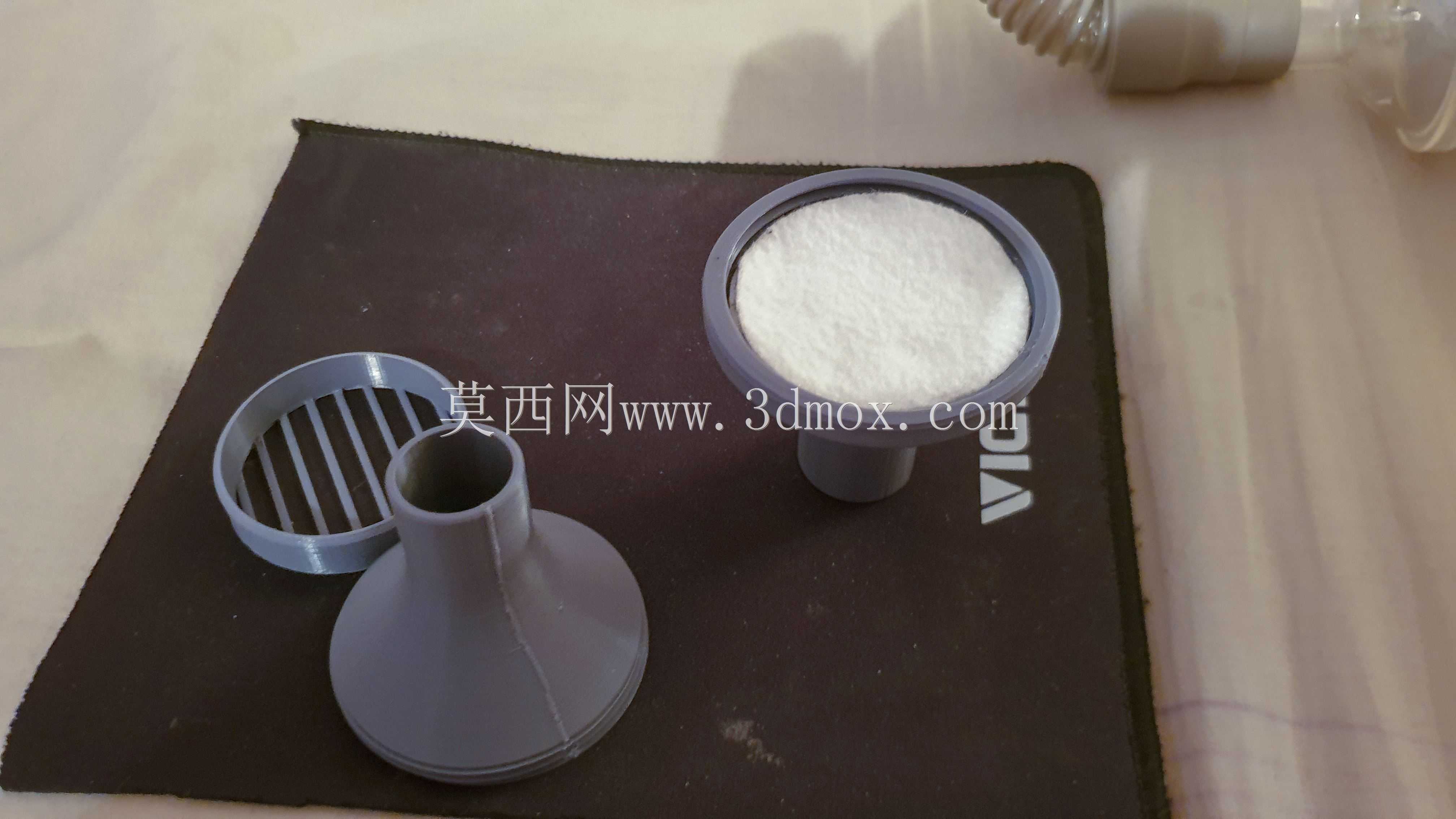

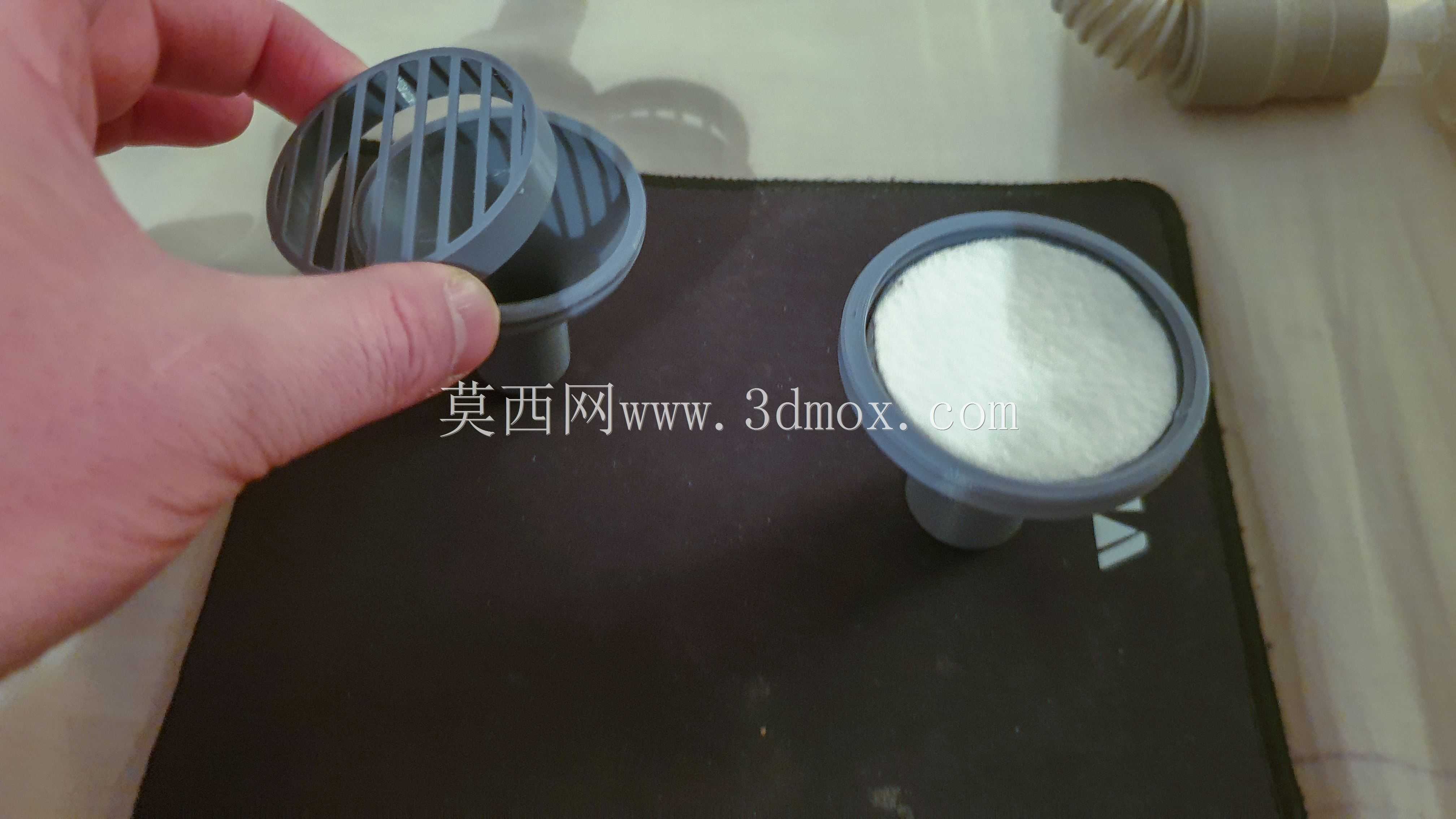

设计过程中充分考虑了3D打印的工艺特性，所有零件均采用无支撑打印的结构设计，壁厚设置均匀，不存在大角度悬空结构，打印层厚适配常规0.1毫米的打印精度，填充率设置为100%时可保证壳体的气密性，不会出现漏气问题，打印完成后无需额外打磨支撑即可直接装配使用。滤材部分采用双层防尘滤料，可根据实际使用需求裁剪为对应尺寸放置在两层支撑结构之间，滤材更换时只需拆开上下壳体即可完成操作，无需更换整个过滤部件，可重复使用壳体部分。

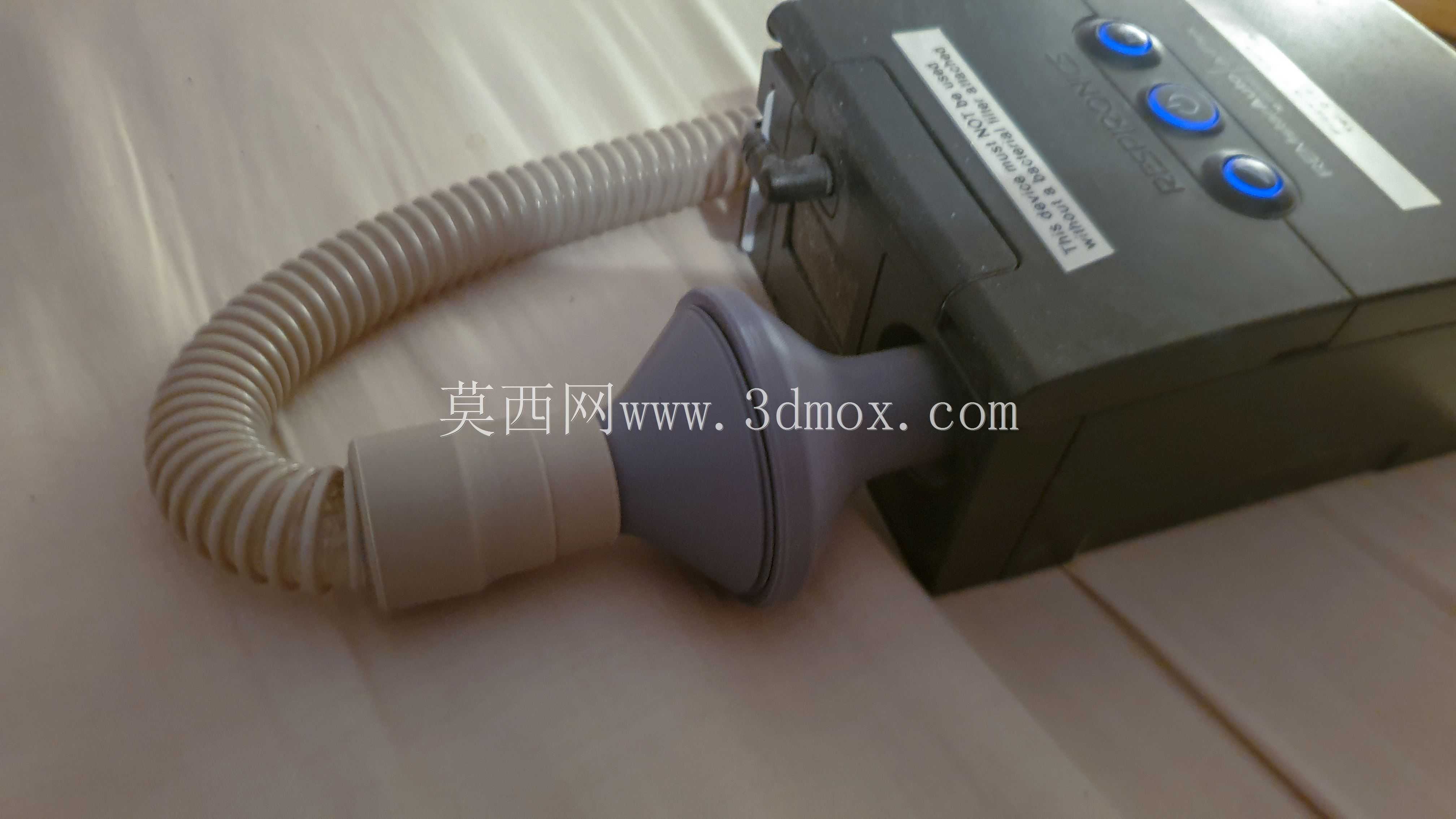

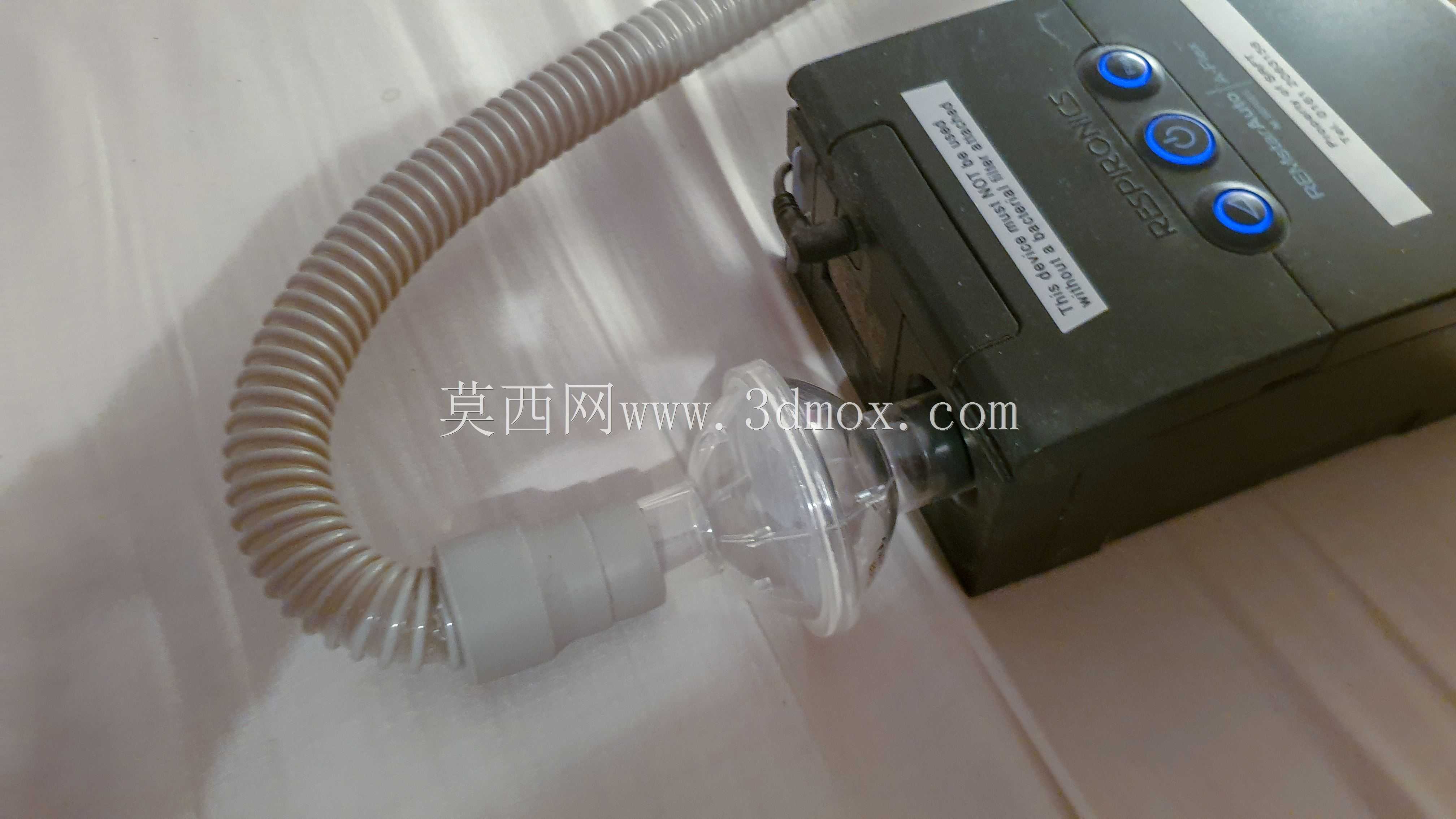

在实际安装使用时，该过滤器可串联在呼吸设备的进气端管路中，两端接口与管路的插接深度经过设计，插入后可依靠管路本身的弹性实现密封与固定，不需要额外的紧固件或密封件，整体轴向尺寸紧凑，安装后不会导致管路出现过度弯折，适配大多数家用及医用CPAP设备的管路布设空间。气流从一端接口进入后，会先经过上层支撑格栅均匀分散气流，再穿过滤材完成过滤，之后经过下层承托网从另一端接口流出，整个流道没有突兀的截面突变，气流通过顺畅，不会产生额外的气流噪音。
