带键槽凸台单排链轮结构设计

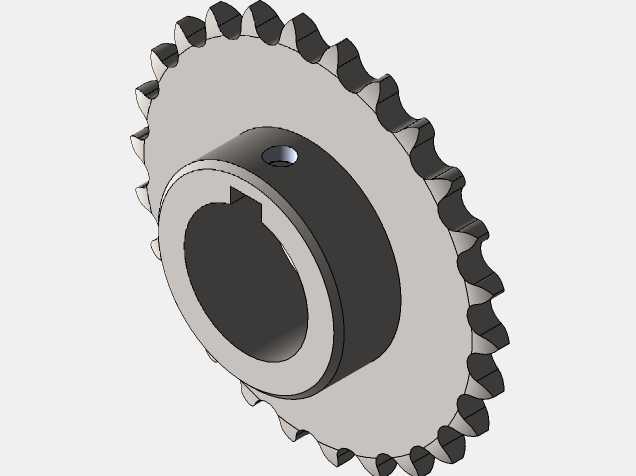

这款链轮主要适配短节距精密滚子链的传动场景，常见于各类输送线、农用机械、轻工设备的动力传递环节，相比带传动能在低速重载、多粉尘、温湿度波动大的工况下保持稳定传动比，不会出现打滑丢转的问题，也不需要像带传动那样频繁调整张紧力，日常维护成本更低。从结构设计来看，轮齿部分采用标准三圆弧一直线齿形，齿廓加工时预留了链条啮合的侧隙，能保证链节顺利啮入啮出，避免卡滞、跳齿问题，同时齿面的受力分布更均匀，减少啮合冲击带来的磨损。轮毂部分做了单侧凸台设计，相比平板式链轮提升了轴孔位置的结构强度，能承受更大的径向载荷，轴孔内加工有标准平键键槽，安装时通过平键传递扭矩，避免链轮与传动轴之间出现相对转动，轮毂侧面还预留了紧定螺钉孔，安装到位后拧入紧定螺钉可以进一步锁定轴向位置，防止设备运行过程中链轮出现轴向窜动，尤其适合正反转频繁、启停冲击大的传动工况。设计时需要重点匹配对应链条的节距、滚子直径参数，确认齿顶圆、齿根圆、分度圆的尺寸公差，保证轮齿与链节滚子的啮合间隙在合理范围内，间隙过大会导致传动冲击噪声增大，间隙过小则会出现啮合卡滞、磨损加剧的问题。安装边界方面，需要确认轴孔直径与适配传动轴的公差配合，一般采用过渡配合保证同轴度，凸台的外径尺寸要匹配安装空间，避免与周边的机架、护罩产生运动干涉，链轮的总厚度要适配链条的内节内宽，保证链条能完全落在轮齿宽度范围内，不会出现偏磨掉链的问题。实际选型应用时，还要根据传递功率、转速计算安全系数，确认轮体材料的强度是否满足工况要求，常规工况下采用45号钢调质处理即可满足使用需求，有耐磨要求的场景还可以对齿面做高频淬火处理，提升齿面硬度延长使用寿命。建模过程中对齿形参数做了精准还原，键槽、紧定螺钉孔的位置都做了工程化标注，可直接用于装配干涉检查、工程图导出以及后续的加工工艺编制，能减少设计人员重复建模的工作量，也可作为链传动系统选型时的结构参考。
