汽车传动系统差速器齿轮结构设计

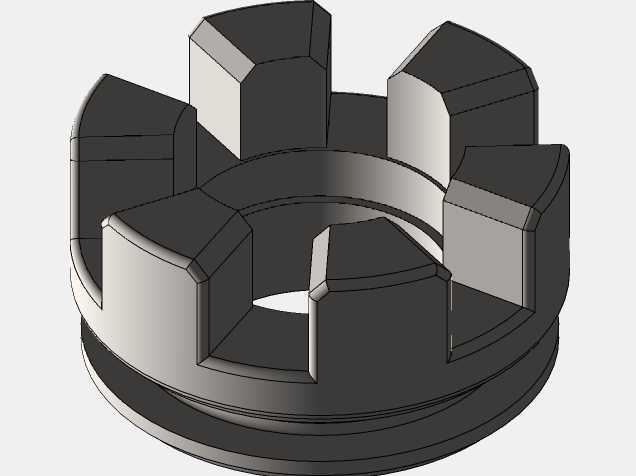

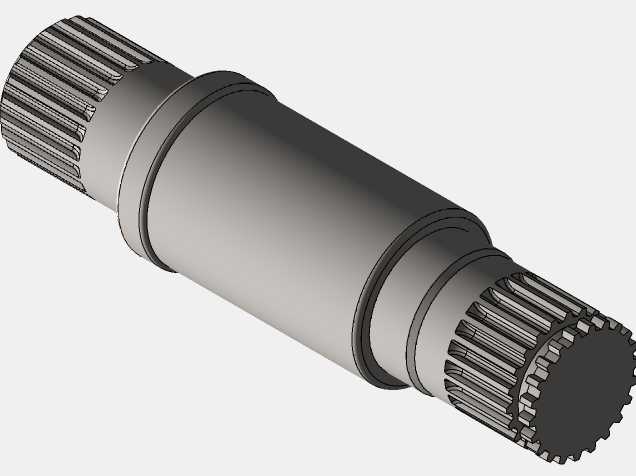

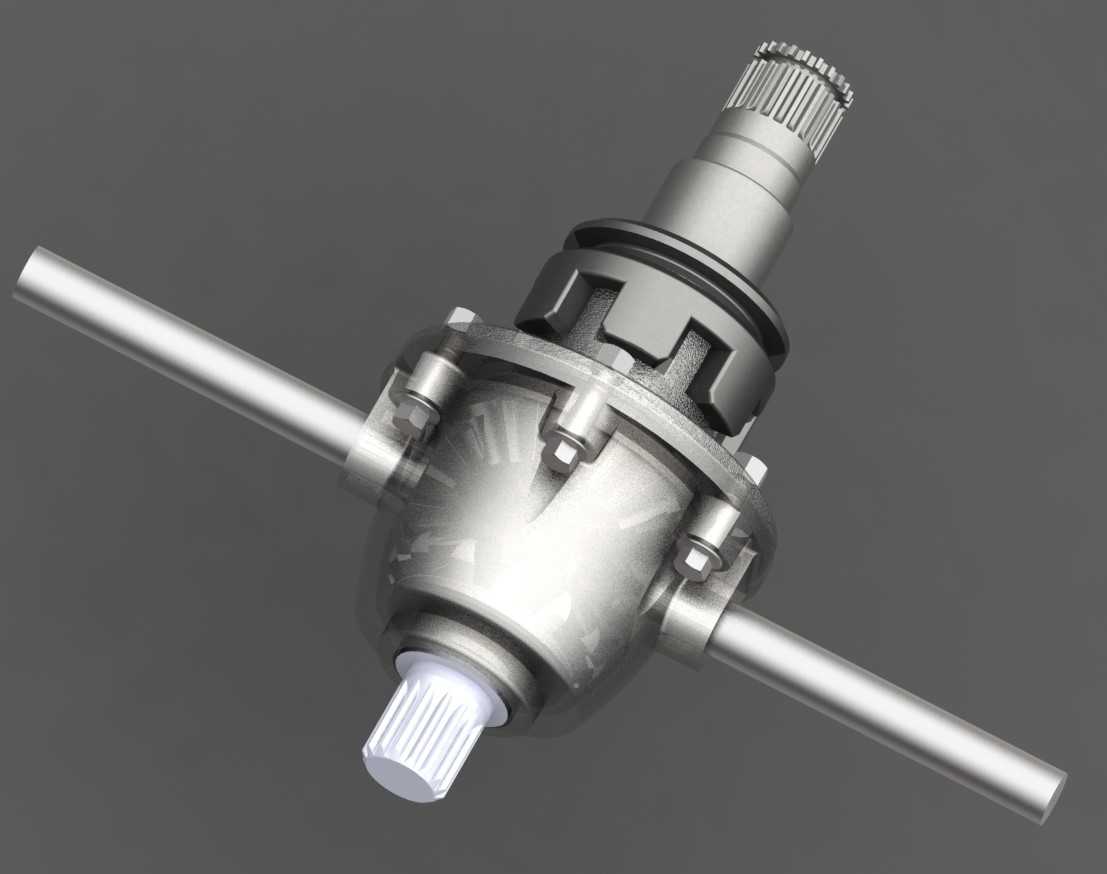

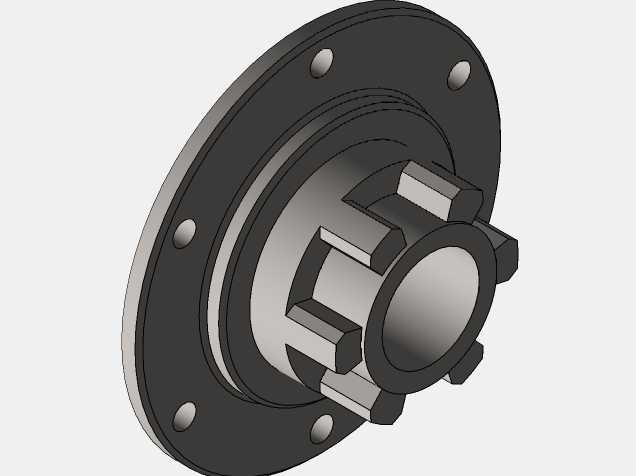

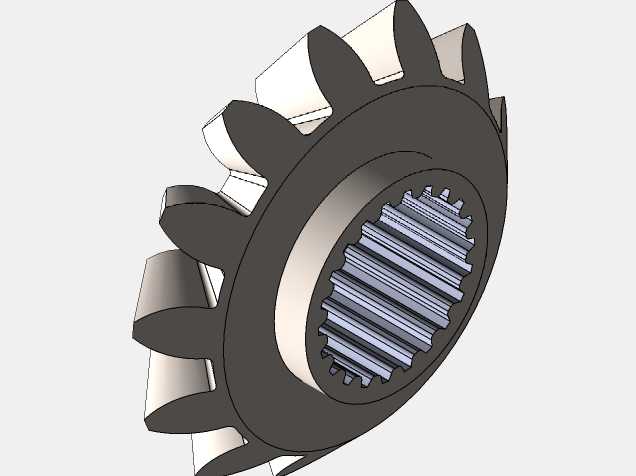

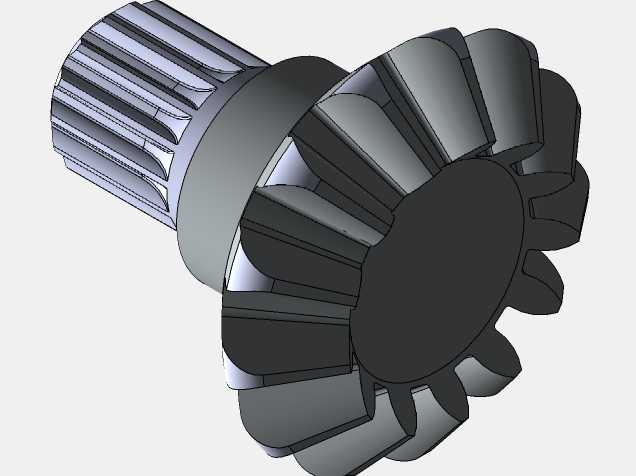

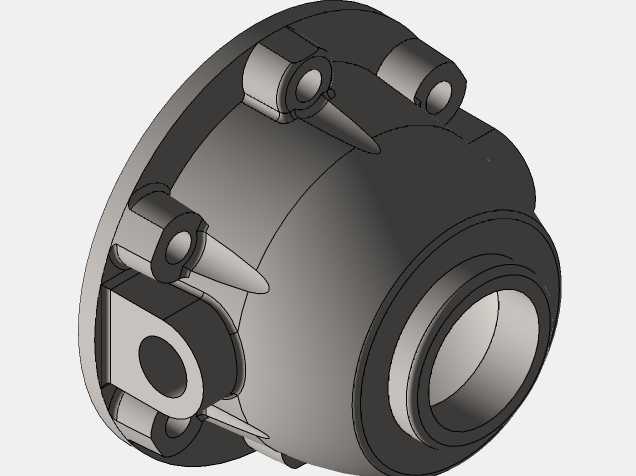

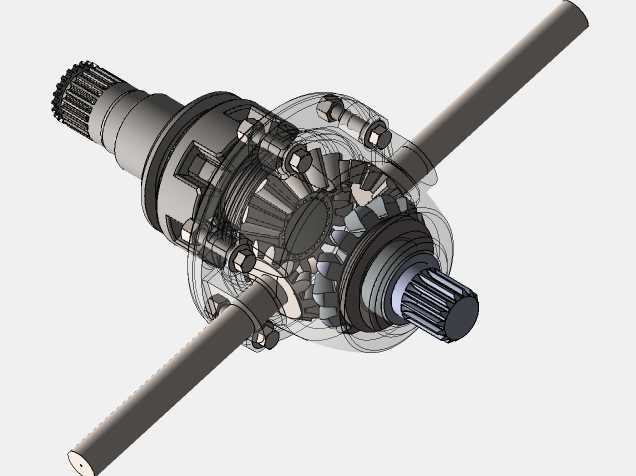

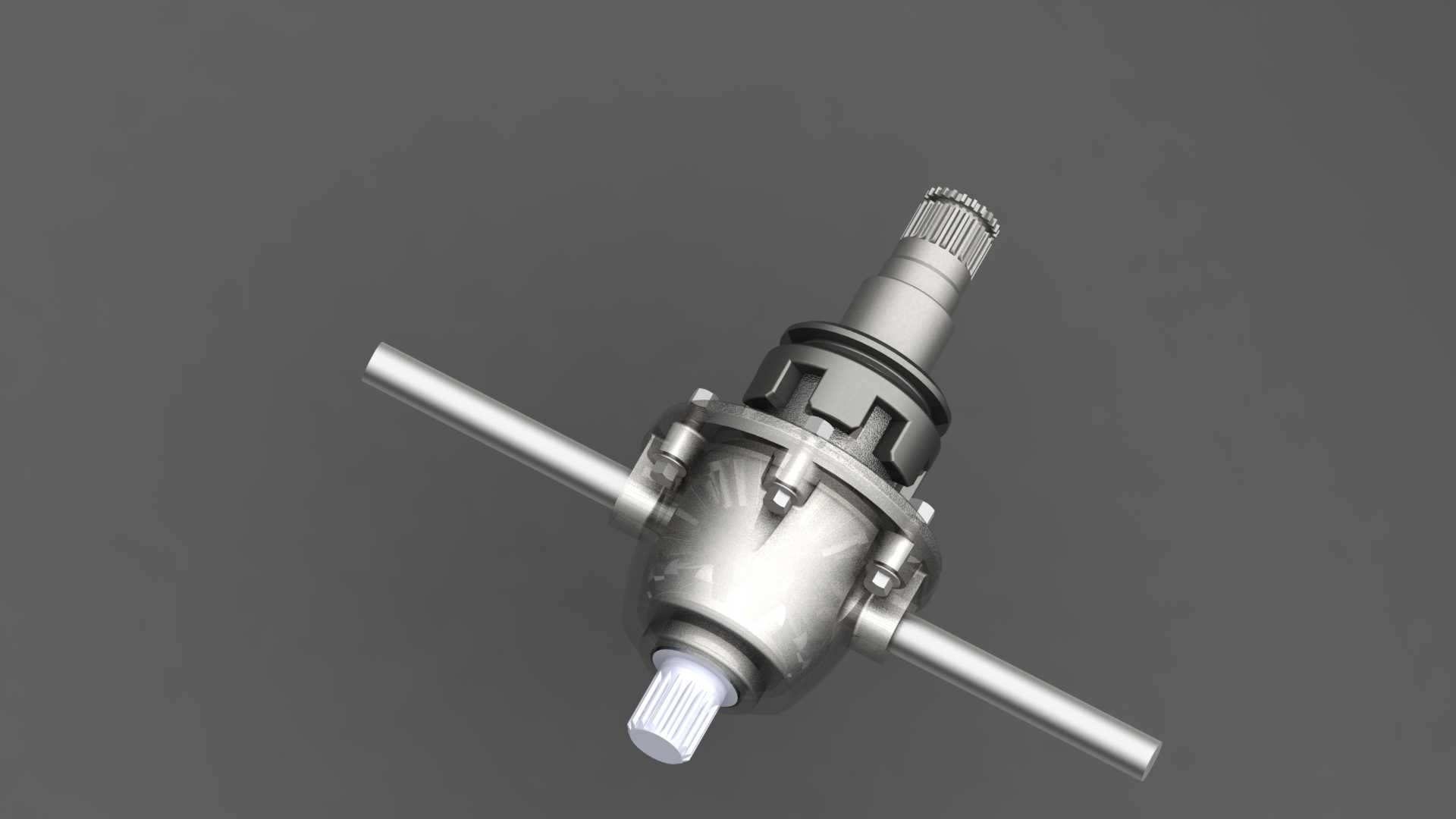

在汽车底盘传动系统的布局中，差速器是连接主减速器与驱动轮的核心传动部件，日常行驶过程中，车辆转弯、经过颠簸起伏路面时，两侧驱动轮的行驶轨迹长度存在客观差异，若两侧车轮刚性连接同步转动，必然出现轮胎滑磨、传动系统附加载荷过大的问题，差速器的核心作用就是在将主减速器传递来的动力平均分配给两侧驱动轴的同时，允许两侧车轮以不同转速旋转，消除轮胎滑磨，降低传动件的额外应力。从结构设计逻辑来看，这套差速器采用对称式锥齿轮传动结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个与驱动轴连接的半轴锥齿轮，以及配套的球面垫片、半轴齿轮垫片，行星齿轮空套在十字轴的轴颈上，可随差速器壳体一同公转，也可在两侧车轮存在转速差时绕十字轴轴颈自转，实现差速功能。设计过程中首先要匹配主减速器的从动齿轮安装接口，差速器壳体的法兰端面直接与主减从动齿轮通过螺栓刚性连接，保证动力从主减齿轮直接输入差速器总成；十字轴的四个轴颈与差速器壳体内的安装孔采用过渡配合，装配后通过锁止结构防止轴体转动脱出，行星齿轮与十字轴轴颈之间预留合理的配合间隙，保证自转过程灵活无卡滞，同时轴颈表面设计有润滑油道，可将桥壳内的齿轮油引入配合面，减少转动过程中的磨损。行星齿轮的背面与差速器壳体内壁的球面贴合，球面的曲率半径与行星齿轮背部球面完全匹配，保证齿轮啮合过程中对中准确，同时球面垫片采用耐磨铜合金材质，垫在行星齿轮背部与壳体之间，吸收齿轮传动过程中的轴向推力，避免壳体直接磨损，垫片磨损后可单独更换，降低后期维护成本。半轴齿轮的内花键参数与驱动半轴的外花键完全匹配，花键配合采用大径定心，保证动力传递过程中无径向窜动，半轴齿轮与差速器壳体端面之间同样设置平垫片，承受齿轮啮合产生的轴向力。两侧输出轴的安装同轴度是设计时的核心管控要点，两个半轴齿轮的安装孔同轴度公差需控制在0.02mm以内，避免花键连接出现偏载，导致半轴早期断裂；输入轴端的花键用于连接传动系统上游部件，其花键模数、压力角参数需与前级输出接口匹配，安装轴颈的径向圆跳动公差不超过0.015mm，保证高速转动时的动平衡性能。从安装边界来看，差速器总成整体安装在驱动桥的桥壳内部，桥壳内的安装腔内径需大于差速器壳体的最大回转直径，预留至少5mm的间隙，避免转动过程中与桥壳发生干涉，同时要保证桥壳上的轴承安装位与差速器两端的轴颈同轴，轴承选型需匹配总成的额定载荷，承受整车满载时的径向力与传动过程中的轴向冲击。日常工况下，车辆直线行驶时，两侧驱动轮阻力相同，行星齿轮仅随差速器壳体公转，不自转，动力通过十字轴、行星齿轮平均传递给两侧半轴齿轮，驱动车轮同步转动；当车辆转弯时，内侧车轮行驶阻力大于外侧，行星齿轮在公转的同时产生自转，外侧半轴齿轮的转速高于差速器壳体转速，内侧则低于壳体转速，在保证总驱动力输出的同时，实现两侧车轮的转速差，让车辆转向顺畅。设计过程中还需要考虑齿轮的啮合印痕，装配时需通过调整垫片的厚度，保证锥齿轮的啮合印痕位于齿面中部，避免出现齿顶、齿根啮合导致的齿轮早期点蚀、断齿问题，齿轮参数设计时需保证足够的重合度，降低传动过程中的冲击与噪音，提升行驶平顺性。
