嵌入式C20工业电源接插件结构设计

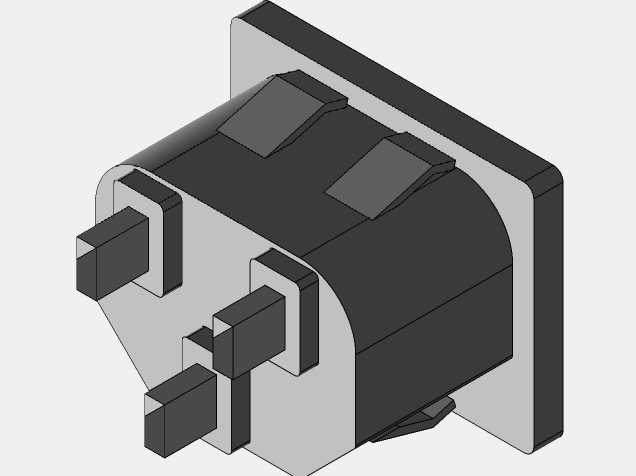

这款C20电源接插件的结构设计，核心围绕工业场景下的大电流供电接驳需求展开，日常多用于机柜内部PDU供电模块、大功率工业设备电源输入端、服务器机架配电单元等场景，作为设备端的电源输入接口，承担16A级别交流电流的传输接驳任务，适配对应规格的C19插头完成供电回路连接。从结构设计逻辑来看，整体采用嵌入式卡装的安装思路，前端带限位安装法兰，可直接卡入设备面板预设的标准开孔，无需额外复杂固定结构，法兰边缘做了限位止挡设计，安装后可限制接插件轴向窜动，避免插拔过程中接口整体移位。插芯部分采用三极排布结构，三个导电插片的间距严格遵循安规要求，爬电距离与电气间隙满足工业电气安全标准，插片根部做了防错位凸台，可避免插头反插导致的接线错误，插片与内部导电端子采用压接+铆合的双重固定方式，降低大电流工况下的接触电阻，减少长期通电后的发热隐患。外壳部分采用阻燃级工程塑料材质，外形做了圆弧过渡处理，既可以减少注塑过程中的应力集中，也能避免安装时棱角划伤操作人员，外壳侧面设置了弹性卡扣，在插入面板开孔后可自动卡紧，配合前端法兰实现双向限位，安装后无松动间隙。从安装边界来看，法兰外形尺寸适配标准C20插座的面板开孔规格，插芯伸出法兰背面的长度预留了足够的接线空间，可适配不同线径的电源导线压接，尾部的导线入口做了防拉扯结构，可配合线卡实现导线固定，避免外力拉扯导致接线端子松脱。在实际使用场景中，这类接插件需要承受频繁的插拔操作，因此插片表面做了镀镍处理，提升耐磨性能与抗氧化能力，长期使用后仍能保持稳定的接触性能，外壳的卡扣结构经过反复插拔测试，可保证上千次插拔后仍具备足够的卡紧力，不会出现接口松脱的问题。设计过程中也充分考虑了注塑成型的工艺性，外壳壁厚保持均匀，避免出现缩痕、缺胶等注塑缺陷，插片与塑胶本体的结合处做了密封槽结构，可防止灰尘、少量溅液进入接口内部，提升复杂工业环境下的使用可靠性。
