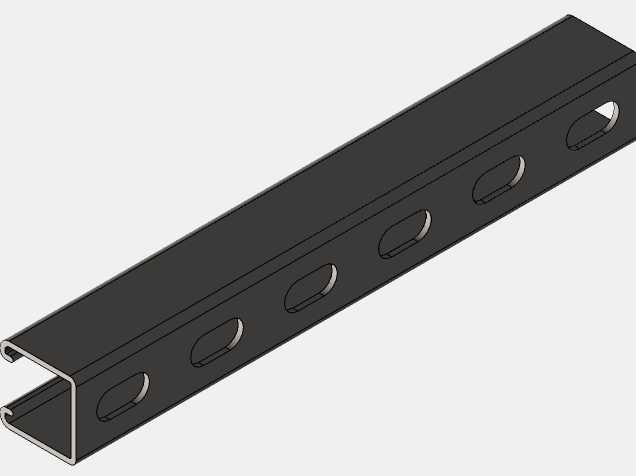

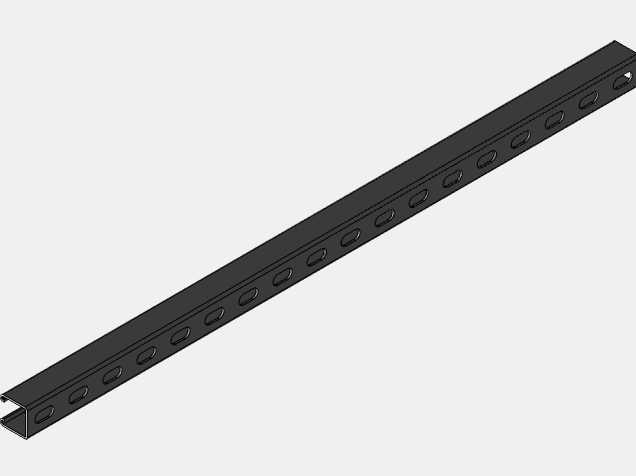

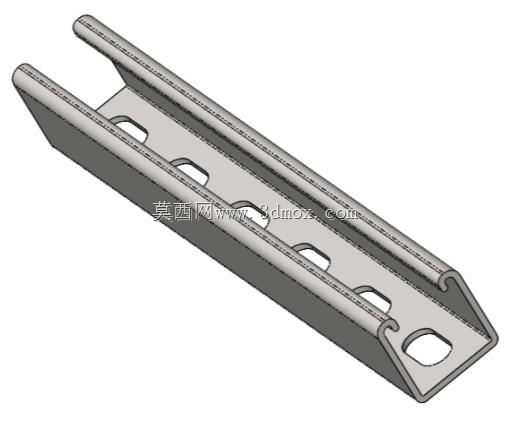

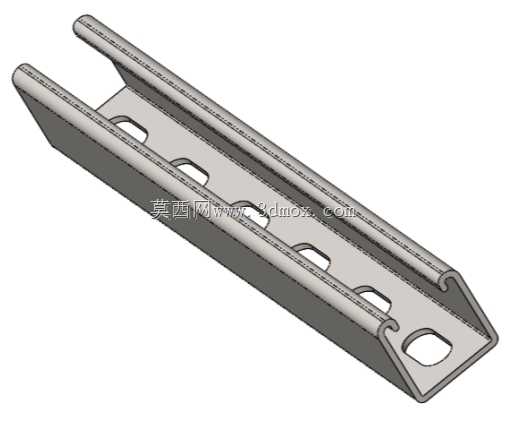

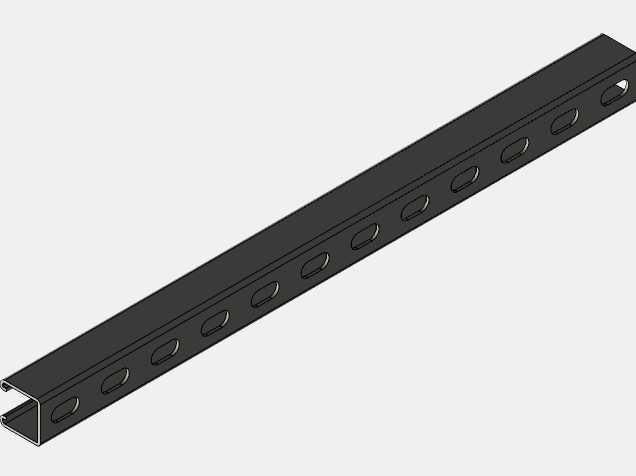

1-5/8英寸刚性导管安装开槽支柱通道

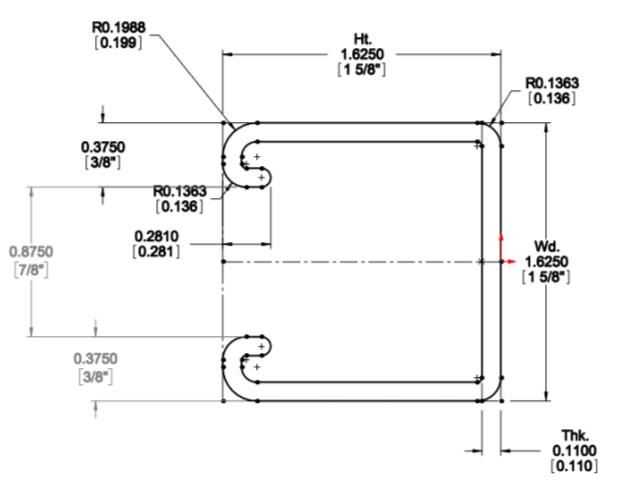

在建筑机电安装、工业管线布设的现场作业里，刚性IMC/EMT导管的固定支撑一直是影响管线排布规整度、长期运行稳定性的核心环节，这类开槽支柱通道就是专门适配该类场景的支撑构件，区别于普通C型槽钢，它的结构设计完全围绕导管快速安装、多场景适配做了针对性优化。从实际使用场景来看，不管是工业厂房内的电气管线沿梁敷设、数据中心机房的桥架支撑配套，还是商用建筑吊顶内的导管排布，这类支柱通道都能作为基础支撑骨架使用，不需要额外做复杂的焊接加工，所有连接点位都可以通过标准紧固件完成装配，能大幅缩短现场施工的周期，也避免了现场焊接带来的防腐层破坏、动火作业风险等问题。产品的功能特性上，槽体采用内卷边的C型截面构型，槽口的卷边结构既可以提升槽体整体的抗扭、抗弯截面模量，让同等壁厚下的承重能力比平边槽钢提升30%以上，也能作为紧固件的卡接轨道，配套的T型螺栓可以直接卡入槽内，沿槽长方向任意位置调整固定点位，不需要提前在槽体上打孔，适配不同间距的导管固定需求。槽体底面按固定间距冲制的长圆形安装孔，是专门为梁体连接设计的，孔位间距匹配常规建筑梁体的固定点位公差，长圆孔的设计可以抵消现场安装时的孔位偏差，不需要现场扩孔就能完成装配，孔边做了去毛刺处理，避免安装时划伤施工人员、破坏线缆外层防护。设计思路上，这款1-5/8英寸规格的支柱通道，截面宽度完全匹配北美市场电气安装的标准规范，6英尺标准长度的型号刚好适配常规6英尺间距的梁跨，不需要现场裁切就能直接铺设，槽体上每间隔4英寸设置的连接定位标识，能让施工人员快速对齐相邻通道的连接点位，保证多段通道拼接时的直线度，也能让导管固定卡箍的安装间距保持统一，符合电气管线安装的规范要求。安装边界方面，槽体的内卷边尺寸经过精确计算，能适配市面上所有标准规格的C型钢配件，包括管卡、托架、连接角码等，槽体的壁厚公差控制在±0.1mm范围内，保证T型螺栓卡入后不会出现旷量，连接后的支撑结构不会出现松动位移；槽体两端的切口做了钝化处理，没有尖锐飞边，拼接时不会出现卡滞，也能避免防腐层在拼接过程中被刮落。实际选型时，需要根据敷设导管的总重量核算支撑间距，单根通道的承重能力随支撑点间距增大而降低，当支撑间距超过6英尺时，需要选用更大壁厚的型号，避免长期负载下出现槽体下弯变形；槽体表面的防腐层可以根据使用环境选择，普通室内干燥环境选用电镀锌层即可，潮湿、腐蚀环境则需要选用热浸锌或者环氧喷涂的版本，保证构件的使用寿命。这类支柱通道也常被称为unicanal构型，核心就是槽体的孔位排布、截面尺寸完全形成了标准化体系，所有配件都能通用，不需要为特定项目单独定制连接件，这也是它能在机电安装领域被广泛应用的核心原因，从三维建模的角度来看，建模时需要重点还原槽内卷边的圆弧尺寸、安装孔的长圆公差、槽体端面的切口角度，这些细节直接决定了后续装配干涉检查的准确性，如果卷边尺寸建模偏差过大，就会出现配套T型螺栓无法卡入、或者卡入后间隙过大的问题，影响整个支撑系统的装配仿真结果。
