工业防水暗装斜式电源插座结构设计

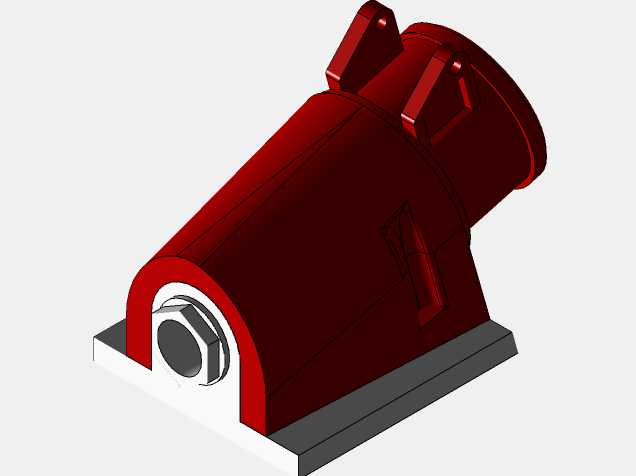

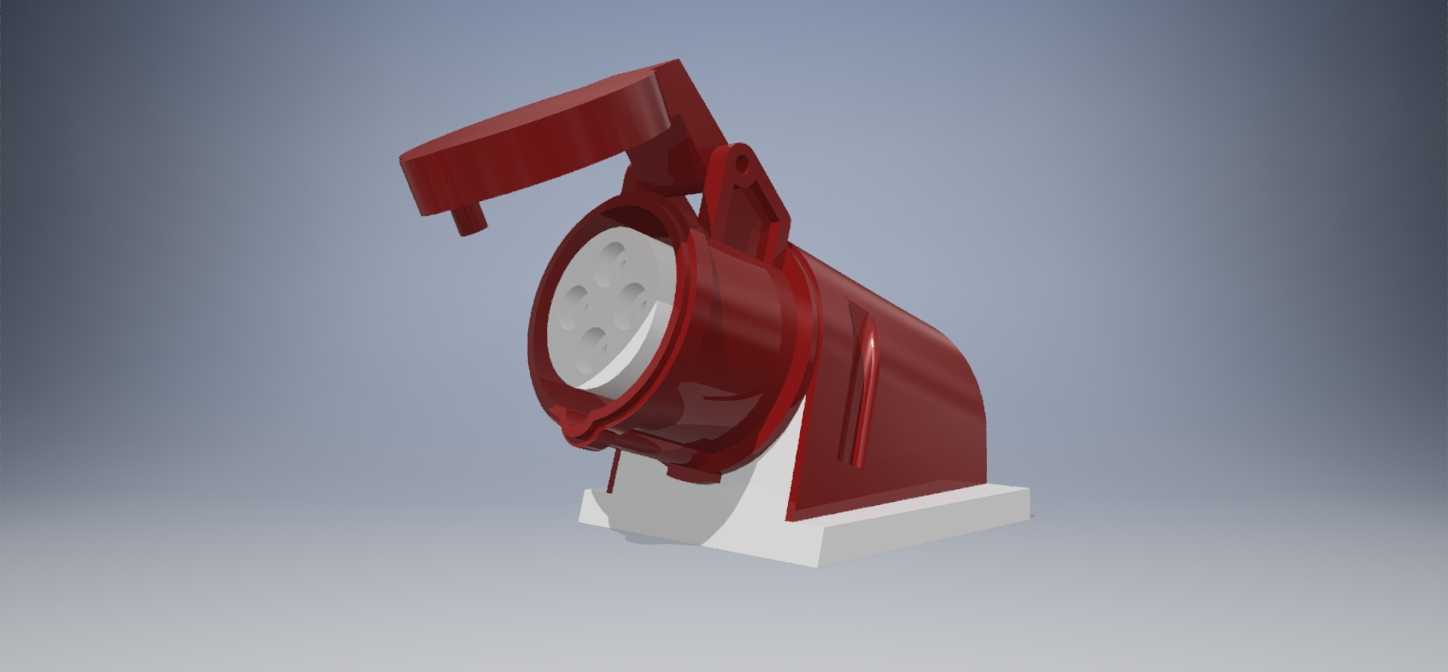

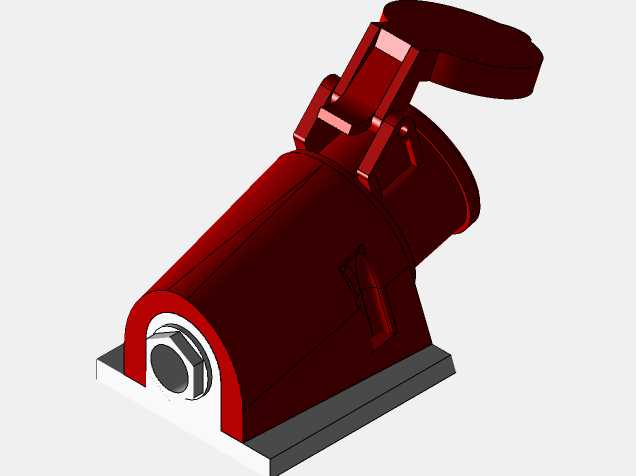

这款工业连接器主要面向车间临时供电、户外施工配电、港口码头设备接驳、冷链仓储用电等场景，作为固定式暗装输出端为三相用电设备提供可靠的电力接驳接口，防护等级满足IP44要求，可阻挡直径1mm以上的固体异物侵入，同时抵御各个方向的飞溅水滴，适配多尘、潮湿的常规工业作业环境，避免日常作业中的扬尘、冲洗水花进入接插端引发短路风险。产品采用3P+T四芯接插结构，额定载流32A，适配415V三相交流供电回路，可满足中小型工业设备、移动作业机具、临时配电支路的供电接驳需求，接地极的位置设计符合行业通用规范，插合时接地端优先导通、拔出时最后断开，从结构上保障接插过程的用电安全，避免带电插拔时的电弧外露风险。整体结构采用斜向出缆的设计思路，接插端面与安装基座呈固定倾斜角度，既可以减少插头接驳后线缆的弯折应力，避免线缆长期直角弯折导致的线芯断裂、护套破损，也能让飞溅到插座表面的液体顺着斜面自然滴落，不会在接插缝隙处积存渗透。上翻式防护盖通过转轴结构与插座主体连接，未插合状态下可完全遮盖接插端面，配合盖体边缘的密封筋条实现闲置状态下的防护，盖体开启后通过侧边的限位结构保持固定开度，不会在插头插拔过程中自行回落干扰操作。安装基座采用带固定安装孔的平板结构，可直接嵌入预制的配电面板、设备侧壁安装位，安装边界贴合常规工业配电箱体的开孔尺寸，无需额外定制转接板即可完成固定，基座与壳体之间设置有定位卡扣，装配时可快速对位，减少现场安装的调整时间。接插腔内部的绝缘基座采用耐温阻燃工程材质，载流铜件的排布预留了足够的电气间隙，避免长期满负载运行时的温升过高问题，壳体外部的加强筋结构既提升了整体抗冲击强度，也能在安装时起到防滑对位的作用，即便在狭窄的配电仓内也能快速完成装配对位。
