全封闭立式涡旋制冷压缩机结构设计

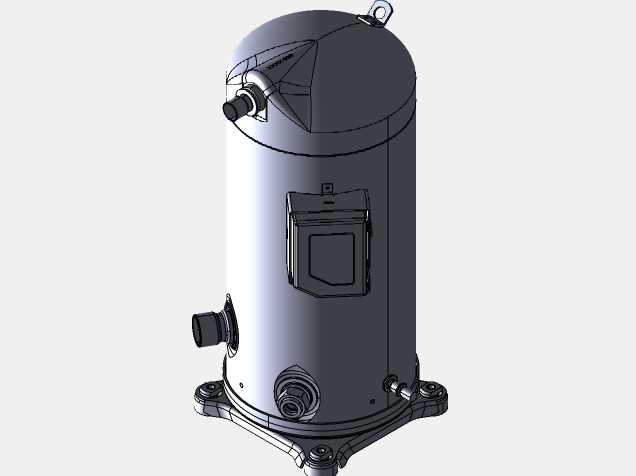

这款立式全封闭涡旋压缩设备，核心适配商用中央空调、多联机系统、低温冷藏机组等制冷场景，在中小型冷链运输单元、工业工艺冷却循环系统中也有广泛应用，核心作用是通过涡旋盘的啮合运动完成低压气态制冷剂的压缩升压，为整个制冷循环提供动力源。从结构设计逻辑来看，整体采用立式圆柱壳体布局，底部预留三点式安装支脚，支脚位置匹配行业通用安装孔距，安装时可直接适配常规制冷机组的安装底座，无需额外定制转接支架，支脚与壳体之间预留减震垫安装空间，可有效抵消设备运行时的高频振动传递，降低机组运行噪音。壳体顶部设置吊环结构，方便设备在组装、检修过程中的吊装转运，适配车间内常规起重设备的吊装作业需求。设备侧面预留高低压制冷剂接管接口，接口位置与管路走向经过优化，可减少管路弯折带来的流阻损失，同时侧面集成电气接线盒，接线盒采用防水密封结构，防护等级满足户外机组安装的使用要求，接线端子布局规整，方便现场接线作业与后期检修维护。涡旋盘作为核心压缩部件，设计时采用渐开线型线啮合结构，相比传统往复式压缩结构，运动部件更少，运行过程中动盘做无偏心的平动，摩擦损耗更低，容积效率更高，同时气流脉动更小，运行平稳性更优。壳体内部集成排气消音腔结构，可有效降低压缩后高压气体排出时的气流噪音，整机的外形尺寸经过优化，在保证压缩排量的前提下尽可能缩小径向占用空间，可适配紧凑式机组的内部安装布局，安装边界预留足够的接线、接管操作空间，避免后期装配时出现工具操作空间不足的问题。设计过程中充分考虑了不同工况下的运行稳定性，壳体壁厚满足高压工况下的强度要求，各接口的密封结构采用耐制冷剂腐蚀的密封材料，可长期在高低温交变的工况下保持密封性能，避免制冷剂泄漏问题。底部油池结构设计保证了运行过程中运动部件的润滑需求，回油通路的布局可有效减少压缩机跑油问题，保障整个制冷系统的长期稳定运行。
