家用供暖循环屏蔽式水泵结构设计

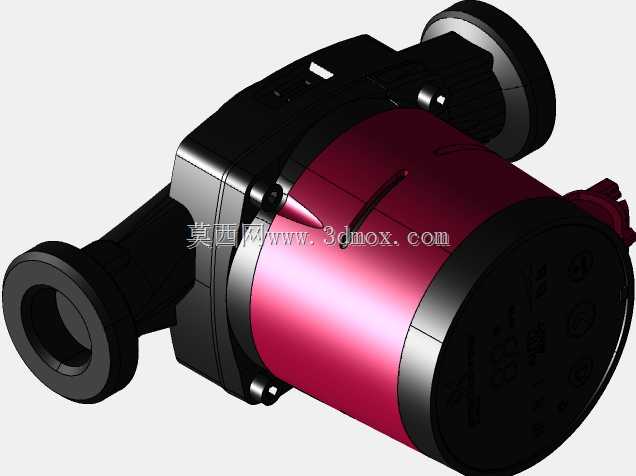

这款循环泵的三维结构完整还原了民用供暖、冷热水循环场景下的屏蔽泵实际形态，建模过程中优先考虑了民用安装场景的边界约束，整体采用同轴式布局，泵体流道与电机腔体集成在同一轴线上，进出水口采用同轴法兰对接结构，适配家装水暖系统常见的管道通径，安装时无需额外加装变径接头即可直接对接PPR或金属管路，进出水口的端面预留了标准密封槽位，可适配常规O型圈或平垫密封，避免管路连接处的渗漏风险。从功能实现逻辑来看，这款泵采用湿转子结构设计，转子腔体与输送介质直接连通，取消了传统水泵的动密封结构，从根源上降低了长期运行后的密封泄漏概率，适配民用闭式水循环系统的长期无维护运行需求，运行时介质直接流经转子区域带走电机运行产生的热量，无需额外加装独立散热风扇，整体运行噪音更低，适合安装在室内居住场景。建模时对泵体的外壳分件做了贴合实际生产的拆分，电机端盖与泵头壳体采用卡扣加螺栓的双重固定结构，外壳的加强筋布局完全匹配注塑成型的工艺要求，筋位厚度均匀过渡，避免注塑生产时出现缩痕、缺料等缺陷，泵体外壳的曲面弧度兼顾了握持安装的操作空间与内部元器件的排布需求，接线腔设置在泵体侧上方，预留了标准线缆防水接头的安装位，接线操作时无需拆解整个泵体外壳，降低现场安装的操作难度。从安装边界来看，泵体底部预留了标准安装支架的固定孔位，可适配壁挂、落地两种安装方式，整体轴向尺寸控制在家用管路安装的常见预留空间范围内，安装时不会出现与周边管路、墙体的干涉问题，泵体的重心沿轴线分布，长期运行时的振动幅度更小，不会对管路连接部位造成额外的应力拉扯。流道部分的建模采用了顺滑过渡的曲面设计，进水口到叶轮腔的流道没有直角突变结构，可降低介质流动时的沿程阻力，减少水力损失，提升运行效率，叶轮腔的容积匹配民用小流量高扬程的循环需求，适配家庭独立供暖、小型太阳能热水循环、家用冷水增压等常见场景的参数需求，转子与定子之间的屏蔽套采用薄壁结构建模，既保证了介质与定子绕组的完全隔离，又不会过大增加磁隙距离影响电机运行效率。
