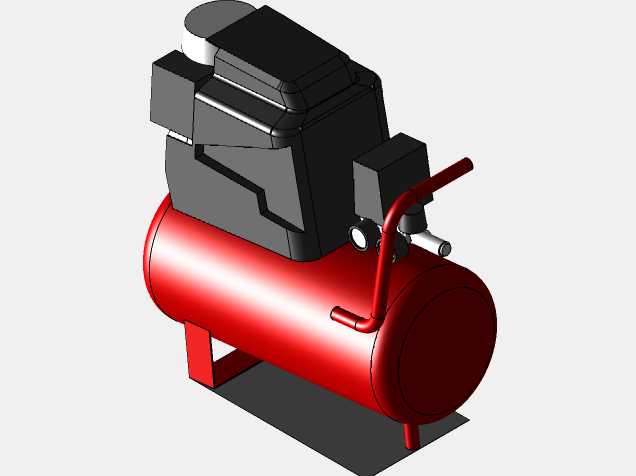

小型便携空气压缩机FX-90储气油箱结构

这款小型压缩气源配套的卧式储气油箱结构，是小型移动式气动作业场景里的核心承载与动力集成部件，常见于家装木工打钉、汽修门店小型气动工具供能、广告喷绘局部气源补给、实验室小型气动试验台配套等对气源便携性有要求的作业场景，区别于大型固定式空压站的布局逻辑，这类小型设备的设计核心是在有限空间内整合动力单元、储气腔体、操作附件，同时兼顾移动搬运的便利性与运行稳定性。从结构设计逻辑来看，卧式圆柱形储气腔体采用等径封头焊接成型，腔体本身同时承担润滑油存储与压缩空气缓存的双重功能，这种一体化设计省去了独立油箱的额外安装空间，也减少了管路连接的泄漏点，腔体下部焊接的两个L型支撑脚，既保证了设备放置时的接地稳定性，也预留了底部通风散热的间隙，避免腔体长期接触地面出现锈蚀，同时支撑脚的安装孔位适配常见的小型设备固定支架，可根据使用需求选择临时放置或螺栓固定安装。上部集成的动力压缩单元采用叠层式布局，将电机、压缩缸体、散热壳体沿腔体轴向依次排布，重心整体落在卧式腔体的中轴线上，避免设备运行时出现偏载晃动，侧面弯折成型的金属提手贴合人手握持弧度，提手的安装位置经过重心配平，单人搬运时可保持设备水平，不会出现一端倾斜导致润滑油倒灌进气管路的问题。从安装边界来看，圆柱形腔体的径向尺寸控制在常规家用轿车后备箱的容纳宽度范围内，整体高度不超过成年人腰部位置，搬运时无需过度抬升，设备侧面预留的调压阀、排气快插接口位置距离腔体外侧有足够的操作空间，连接气动气管时无需额外避让其他部件，动力单元上部的散热壳体采用多道棱边结构，既增加了散热面积，也提升了塑料壳体的结构强度，避免搬运过程中磕碰导致壳体开裂。设计过程中针对这类小型设备常见的运行震动问题，动力单元与储气腔体的连接位置加装了减震衬垫，可吸收压缩缸往复运动产生的高频震动，降低运行时的噪音传导，同时腔体上的液位观察孔设置在侧面易观察的位置，日常维护时无需挪动设备即可快速查看润滑油存量，避免缺油导致的缸体磨损。这类集成式结构的设计，本质是在有限的体积约束下平衡功能完整性与使用便利性，所有外露部件的轮廓都做了圆角过渡，避免搬运过程中剐蹭操作人员，管路走线全部沿提手与腔体的间隙排布，没有突出的硬管接头，降低了搬运时磕碰损坏管路的风险。
