蜗杆蜗轮啮合传动总成结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262470
  • 蜗杆蜗轮啮合传动总成结构设计
  • 蜗杆蜗轮啮合传动总成结构设计
  • 蜗杆蜗轮啮合传动总成结构设计
  • 蜗杆蜗轮啮合传动总成结构设计

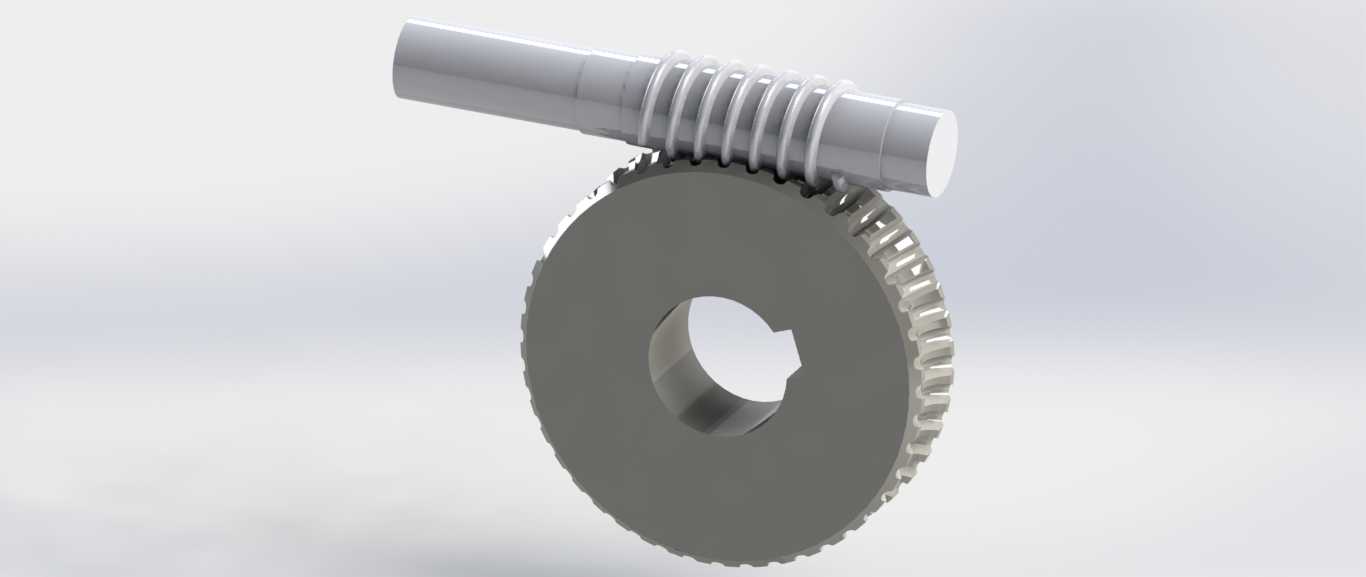

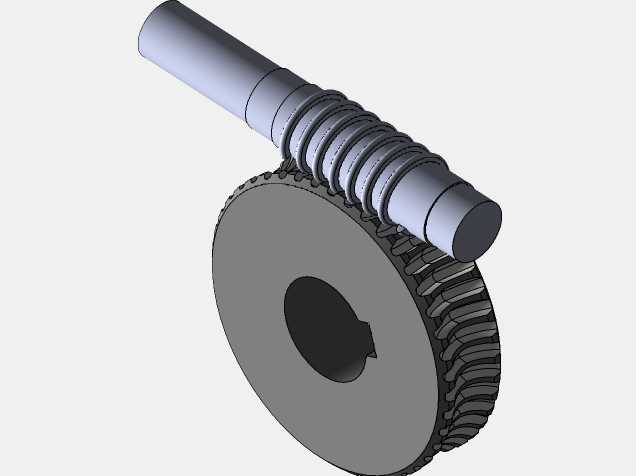

这套蜗杆蜗轮啮合结构,是交错轴传动场景里的典型执行部件,核心适配两轴空间垂直交错的动力传递需求,在输送线分度机构、小型起重设备回转驱动、自动化设备进给单元、阀门电动执行机构里都有广泛应用,核心优势是单级传动就能实现大传动比,运行过程中啮合接触为线接触形式,相比交错轴斜齿轮的点接触承载能力更强,同时啮合过程是多齿逐步进入啮合再逐步退出,冲击载荷小、运行噪音低,还具备反向自锁特性,当蜗杆导程角小于啮合轮齿当量摩擦角时,只能由蜗杆带动蜗轮转动,无法反向驱动,这一特性在起重类设备中可以省去额外的制动结构,避免负载下坠引发安全事故。

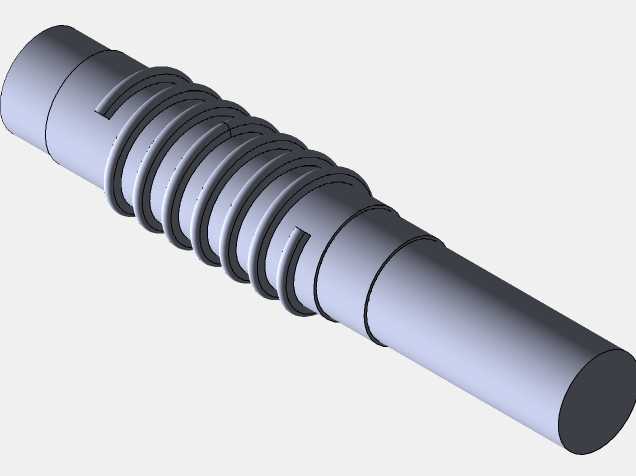

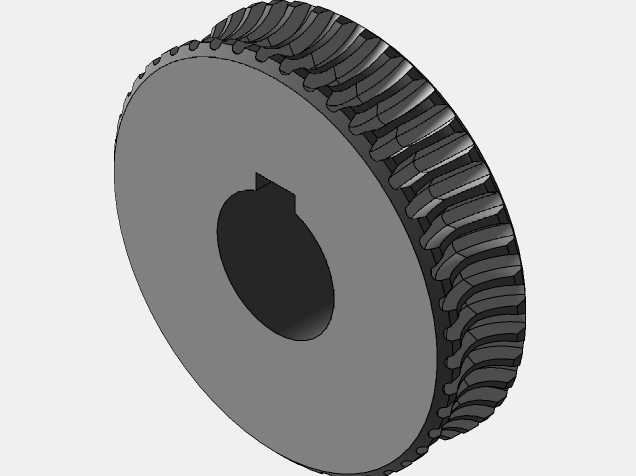

从结构设计逻辑来看,蜗杆部分采用阿基米德圆柱蜗杆结构,加工工艺性好,普通车床即可完成齿形加工,不需要专用复杂刀具,适合中小批量的设备配套生产;蜗轮部分采用辐板式结构,中心开设带键槽的安装孔,可直接通过平键与输出轴实现周向固定,轮毂部分做了加厚处理,抵消键槽带来的应力集中问题,轮齿部分采用圆弧状齿形,和蜗杆齿面形成共轭啮合面,保证传动过程中齿面接触均匀,避免局部偏载引发的早期磨损。

安装边界上,蜗杆两端预留了轴颈安装位,可适配深沟球轴承做径向支撑,轴端可直接连接联轴器对接驱动电机输入端,不需要额外增设减速级;蜗轮的安装孔尺寸、轮毂轴向长度、齿顶圆直径都做了适配常规安装空间的设计,中心高尺寸匹配通用减速箱体的安装基准,装配时只需要保证蜗杆轴线与蜗轮轴线的空间垂直度,以及中心距的公差在IT7-IT8级范围内,就能保证啮合侧隙在合理区间,既不会因为侧隙过小出现卡滞、发热抱死的问题,也不会因为侧隙过大导致传动回程误差超标,影响设备的定位精度。

实际选型应用中,这套结构可根据负载扭矩需求调整模数与齿宽参数,当用于连续运转工况时,可在啮合区域增设润滑油槽,通过油浴润滑降低齿面磨损,延长部件使用寿命;用于间歇分度工况时,可适当提升齿面加工精度,减小回程误差,满足分度定位的精度要求。
