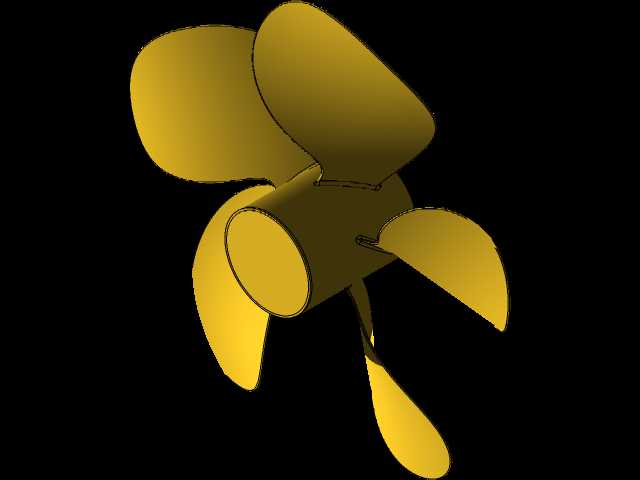

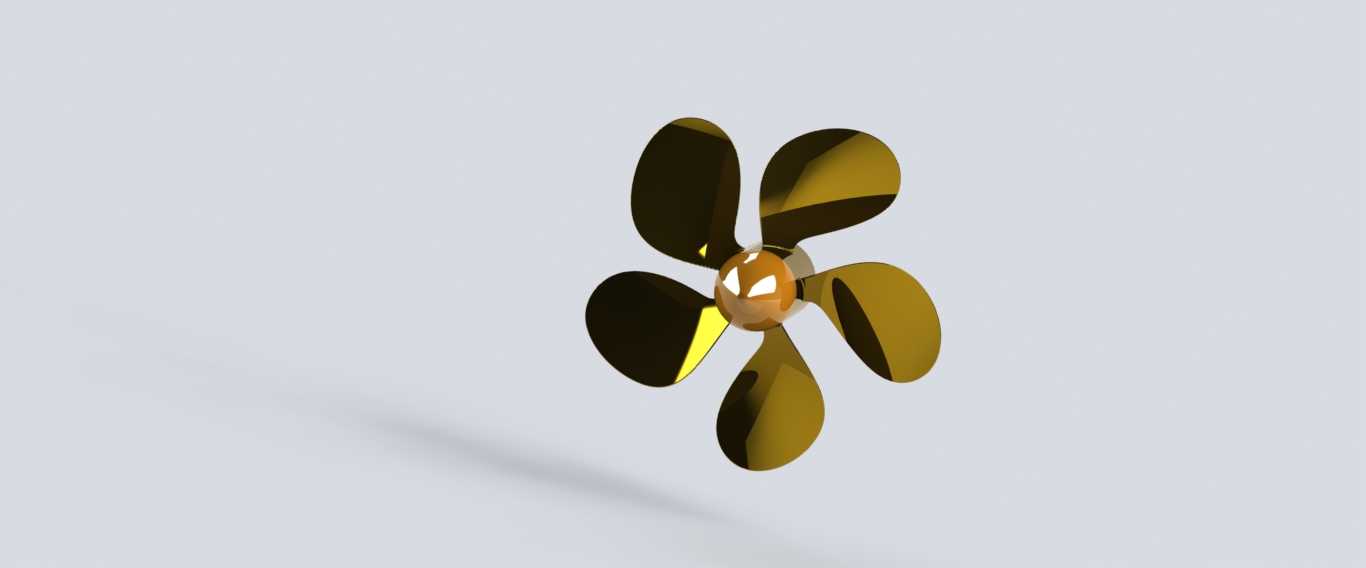

五叶船用推进螺旋桨结构设计

　　在民用内河货运船舶、近海小型作业船的动力系统匹配中，螺旋桨作为把主机输出轴功率转化为船舶推进推力的核心过流部件，其叶型设计、盘面比选择直接决定了船舶的航速表现、航行燃油经济性以及艉部振动水平。这款五叶结构的螺旋桨，在设计阶段优先考虑了中小吨位船舶常用工况下的推进效率，同时兼顾了低转速下的空泡抑制能力，适配多数内河散货船、近海作业渔船的常规主机输出区间。从结构细节来看，该螺旋桨采用整体式桨毂设计，桨毂中心为锥孔配合结构，与艉轴的锥面配合面加工精度要求控制在IT7级以内，配合面接触面积需不低于总面积的75%，确保大扭矩传递过程中不会出现轴毂打滑、配合面压溃的问题。桨毂端面设置有密封环安装槽，用于安装艉轴密封组件，阻挡航行过程中江水、

　　海水侵入艉轴管润滑腔，避免润滑脂泄漏或者水体进入造成轴承磨损。五片桨叶沿桨毂周向均匀分布，单叶采用侧斜式叶型设计，叶根与桨毂过渡位置做了大圆角平滑处理，有效降低了桨叶根部的应力集中系数，在船舶遭遇突发浪涌、螺旋桨出水再入水的冲击载荷下，叶根位置的交变应力幅值可控制在材料许用应力范围以内，减少长期运行过程中出现叶根疲劳裂纹的风险。桨叶的叶面从导边到随边的型线采用等螺距渐变设计，在0.7倍桨叶半径位置的螺距值为设计额定螺距，从叶根到叶梢的螺距做线性微调，能够让桨叶在旋转过程中不同半径位置的水流攻角保持在最优区间，减少水流沿叶展方向的径向流动损失，提升整体推进效率。叶梢位置做了削薄处理，同时将叶梢边缘做圆角钝化，

　　一方面可以降低叶梢与船体之间的间隙处产生的涡激振动，减少船舶航行过程中艉部的结构噪音，另一方面也能避免螺旋桨在靠近浅水区航行时，叶梢触碰水下杂物出现卷边、崩缺的问题。从安装边界来看，该螺旋桨的轴向安装尺寸需要匹配艉轴的伸出长度，桨毂后端需要预留锁紧螺母的安装空间，锁紧螺母拧紧后需要安装止动垫片，防止船舶长期运行过程中螺母受振动影响出现松脱。螺旋桨与船体艉柱之间的间隙需要满足规范要求，叶梢与艉柱外板的最小间隙不小于0.1倍的螺旋桨直径，避免螺旋桨旋转过程中触碰船体结构，同时也能减少桨叶旋转带来的船体表面激振力。在实际选型匹配过程中，需要根据船舶的设计吃水、主机额定功率、额定转速、设计航速来核算螺旋桨的盘面比、螺距比是否适配，

　　这款五叶螺旋桨相比常规四叶桨，在相同直径、相同螺距的情况下，盘面比更大，单叶承受的载荷更低，适合主机功率储备较大、追求航行平稳性的船舶使用，尤其是在经常需要重载航行的货运船舶上，五叶结构能够有效降低螺旋桨激振带来的船体振动，提升船员的驾驶舒适度，同时减少艉部结构因为长期振动出现的焊缝开裂、紧固件松脱等问题。在建模过程中，桨叶的曲面构建需要严格按照型值点数据来生成，每一个截面的翼型坐标都需要和流体仿真计算的结果保持一致，曲面的G2连续性需要反复检查，避免出现曲面折角、凹凸不平的问题，否则实际加工出来的螺旋桨会出现水流分离、推进效率下降的问题。桨毂上的键槽尺寸需要和艉轴上的平键尺寸做公差匹配，键槽两侧的配合面需要保证平行度，确保扭矩传递过程中键的受力均匀，不会出现单侧边压溃的情况。另外，螺旋桨做静平衡、动平衡校验的时候，需要在叶梢位置根据不平衡量做适当的去重处理，去重位置不能破坏桨叶的翼型结构，避免影响螺旋桨的水动力性能。对于长期在污水、海水环境中运行的船舶，螺旋桨的表面粗糙度需要控制在Ra3.2以下，减少水流摩擦阻力，同时表面需要做相应的防腐蚀处理，降低海水、污水对桨叶表面的电化学腐蚀速率，延长螺旋桨的使用寿命。在日常运维过程中，每次船舶进坞检修都需要检查桨叶表面是否有凹坑、卷边、裂纹，叶根与桨毂连接位置是否有腐蚀缺损，一旦发现损伤需要及时做焊补、打磨修复，避免损伤扩展最终导致桨叶断裂，引发航行安全事故。
