小型直流有刷减速动力输出装置

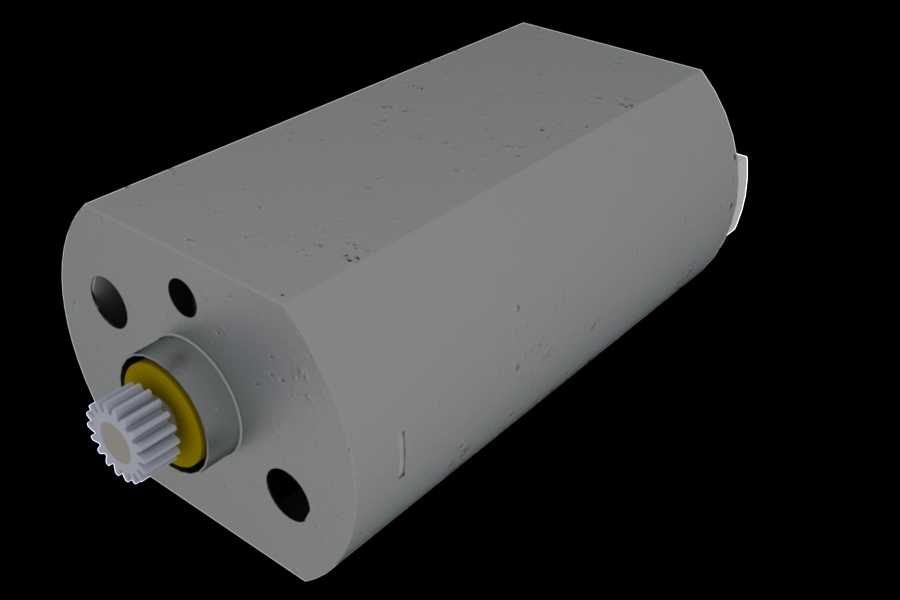

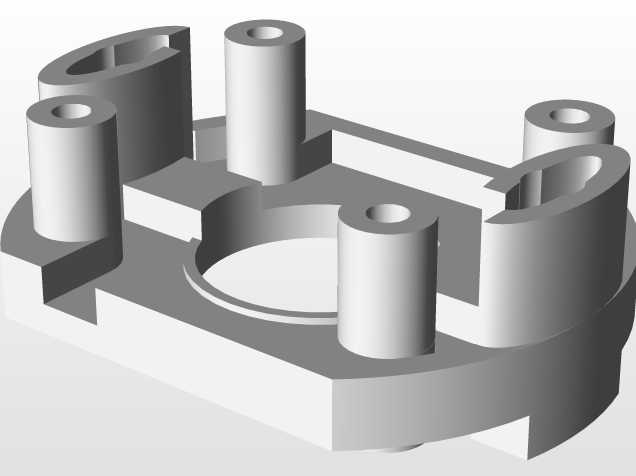

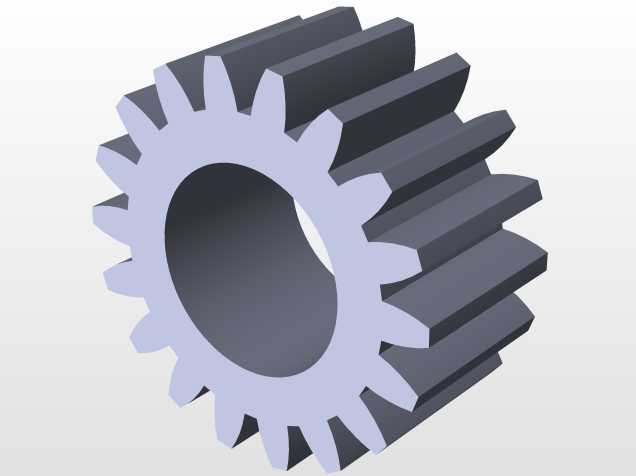

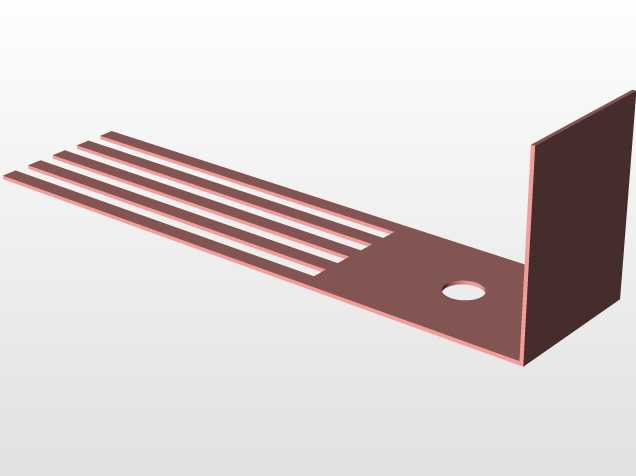

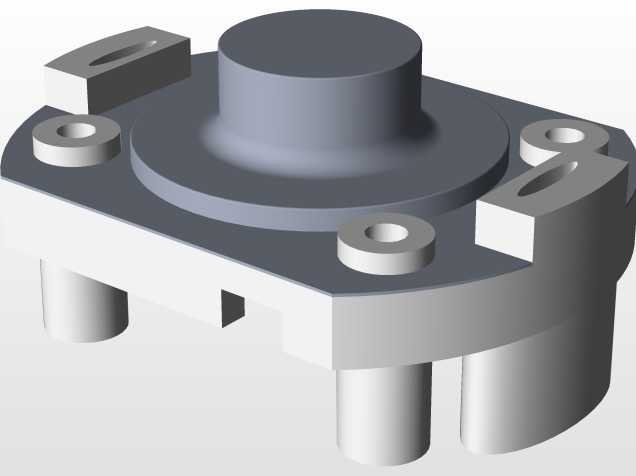

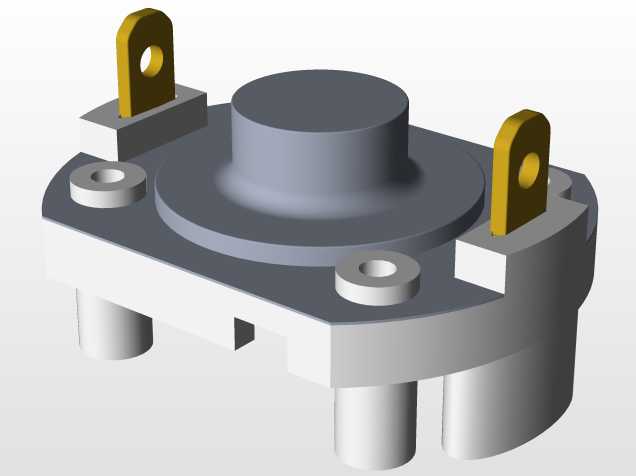

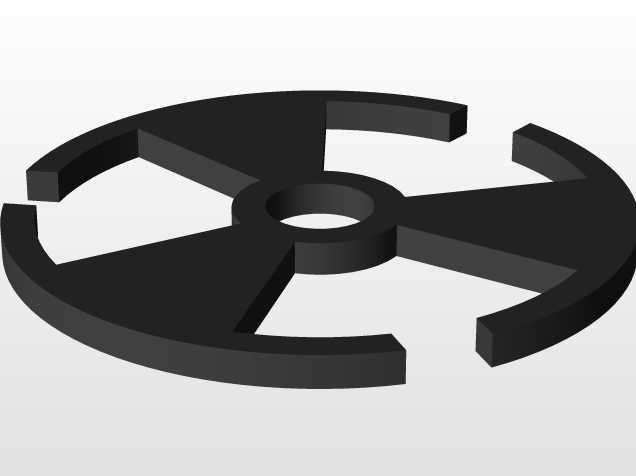

这类微型动力单元常被嵌入小型自动化执行终端、民用智能小家电、精密医疗采样设备、桌面级办公外设的动力链路中，作为整套设备的动力输出来源，承担低转速大扭矩的动力转换职能，替代直驱电机在安装空间局促、负载扭矩要求较高的场景下完成动力匹配。从结构设计逻辑来看，该装置将有刷电机本体与一级减速齿组做了集成式封装，输出端采用模数0.5的圆柱直齿作为动力接口，可直接与设备内部的从动齿圈啮合，省去额外的联轴器转接结构，能有效压缩整套动力组件的轴向安装尺寸。壳体采用圆角方型结构设计，三个安装定位孔呈三角分布在输出端端面上，安装时可通过M2规格的紧固件直接将动力单元锁附在设备的安装基板上，定位精度可控制在0.1mm以内，避免长期运行过程中出现齿轮啮合错位、传动异响的问题。输出轴与壳体之间设置了含油轴承作为转动支撑，配合端盖处的密封挡圈，可阻挡日常使用环境中的粉尘、少量飞溅液体进入电机腔体，延长内部碳刷与绕组的使用寿命。在实际选型匹配过程中，需要重点关注输出轴的中心高、安装孔的孔位间距与设备安装位的匹配度，该单元的输出齿齿顶圆直径、有效啮合长度都做了标准化适配，可直接替换同规格的进口同类型动力单元，降低设备的核心部件采购成本。设计建模阶段，对壳体的拔模角度、内部绕组的避让空间、减速齿组的啮合间隙都做了参数化预留，壳体壁厚控制在1.2mm，既满足结构强度要求，也能控制整体自重，适配便携式设备的轻量化设计需求。输出端的黄色挡圈为轴向限位结构，可限制输出轴的轴向窜动量在0.05mm以内，保证齿轮传动过程中的啮合重合度稳定在合理区间，减少传动过程中的功率损耗。这类动力单元的负载特性偏硬，在额定负载区间内转速波动较小，适合用于需要稳定转速输出的小型传动场景，比如智能阀门的启闭驱动、小型传送带的动力供给、自动售货机的货道推送机构驱动等，在安装边界上，其径向最大尺寸不超过20mm，轴向总长度可适配内部空间纵深不超过40mm的安装腔体，无需额外做结构避让即可完成装配，对于结构紧凑的小型设备来说，这类集成式减速动力单元可以大幅简化内部传动链路的设计工作量，减少单独设计减速箱、匹配电机的研发周期，建模过程中所有配合面的公差都按照IT7级精度做了预留，可直接用于工程出图与样机加工验证。
