带同步轮输出端的方形步进电机结构

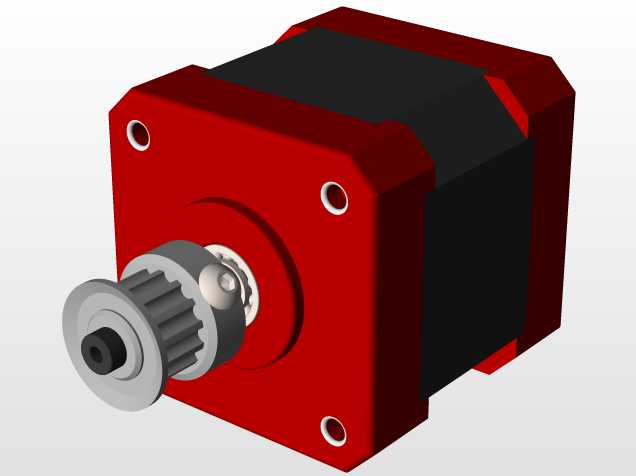

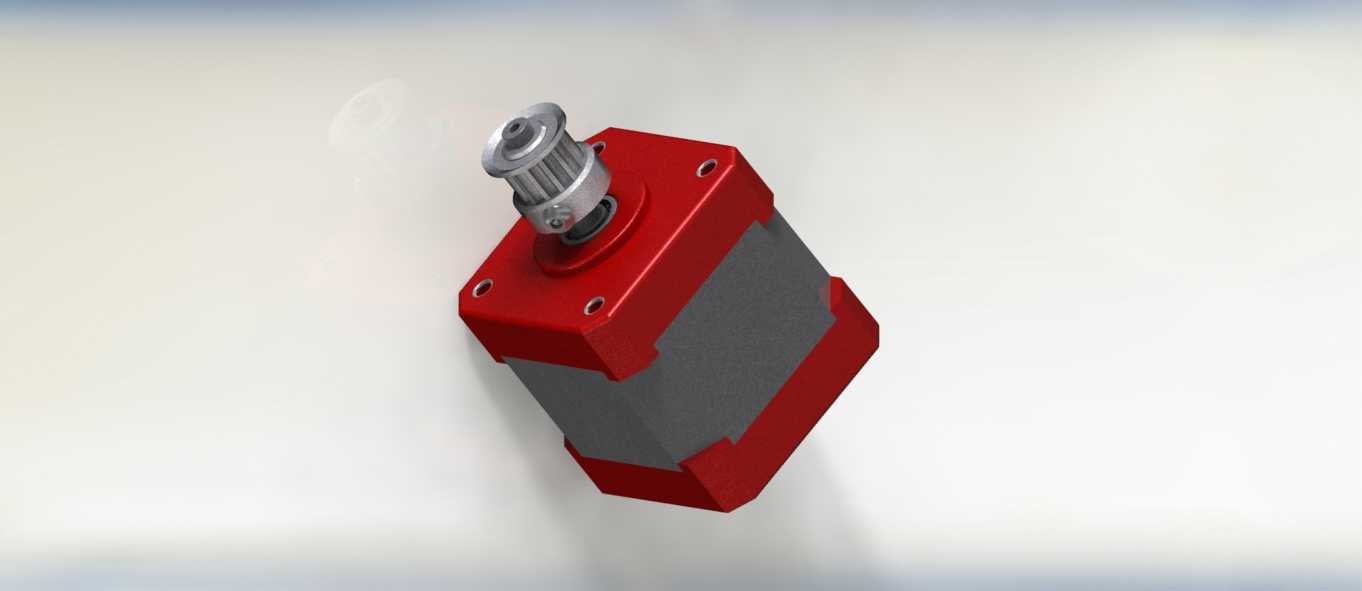

这款步进电机的输出端预装了同步带轮，在做小型自动化设备的传动布局时，能省掉单独选配、装配同步轮的工序，同步轮的内孔与电机输出轴做了公差匹配，键槽位置对应准确，装配后无需额外做同轴度校正就能直接挂同步带使用，很适合桌面级3D打印机、小型点胶机、桌面雕刻机这类对安装空间要求紧凑的设备做动力输出单元。从结构设计来看，电机本体采用方形端盖结构，四个角预留了贯通安装孔，安装孔的孔位公差按照常用的42系列步进电机安装尺寸做的匹配，不管是直接锁在设备铝型材框架上，还是搭配减震安装座使用，都能直接适配常规的安装孔位，不需要额外做转接板加工。端盖与机身壳体的配合面做了止口定位，装配后能保证前后端盖的同轴度，避免输出轴出现偏摆，影响传动精度。机身中段的壳体做了散热筋结构？不对，这款的机身是光滑的方形壳体，表面做了氧化处理，在持续运行的工况下，壳体表面能均匀散出绕组产生的热量，在常规的30%负载占空比工况下，表面温度能控制在绝缘等级允许的范围内，不需要额外加装散热风扇就能满足连续运行要求。输出轴的伸出长度做了适配同步轮安装的设计，轴端预留了挡圈槽，同步轮装配到位后可以用轴用挡圈做轴向限位，避免设备高速往复运动时同步轮出现轴向窜动，影响同步带的啮合精度。在实际选型应用中，这类带预装同步轮的步进电机，很适合用在需要短距离同步带传动的工位，比如小型皮带输送机的驱动端、自动化料仓的推拉机构、视觉检测设备的镜头移位轴，不需要再单独核算同步轮与轴的配合公差，也不用额外采购紧固件，拿到模型后就能直接在装配环境里做布局，检查同步带的包角、张紧机构的安装空间是否足够，避免实际装配时出现干涉。从安装边界来看，电机的尾部没有突出的编码器结构，机身总长度控制得比较紧凑，在做设备内部布局时，尾部只需要预留5mm左右的接线空间就能满足布线要求，不会占用过多的设备内部空间。绕组的出线位置在电机侧面，出线方向可以根据安装需求调整，在做布线规划时能灵活选择走线方向，避免线缆与周边运动部件出现干涉。电机的输出轴径向跳动控制在小范围内，搭配同步带传动时，能保证传动的平稳性，不会因为轴的偏摆导致同步带出现单边磨损的情况，延长同步带的使用寿命。在做三维装配时，这个模型的各个配合面都做了准确的还原，安装孔的位置、输出轴的直径、同步轮的齿形参数都和实物一致，导入装配环境后可以直接做干涉检查，模拟同步带的传动路径，核算传动比是否满足工位的运动速度要求，也能用来验证电机安装座的结构强度，检查锁紧螺丝的长度是否合适，避免出现螺丝顶到电机内部绕组的问题。
