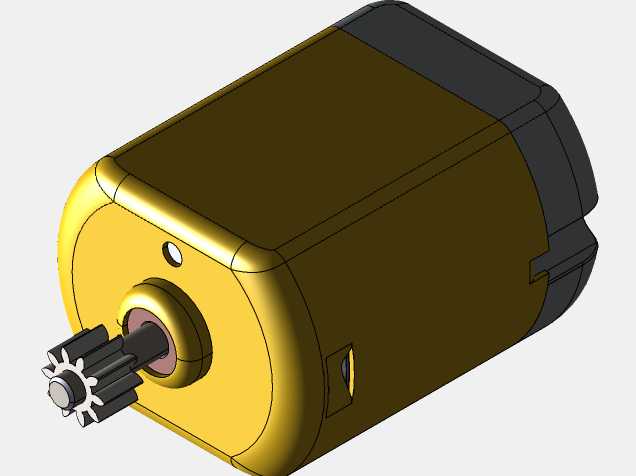

带输出齿轮的微型有刷直流电机结构

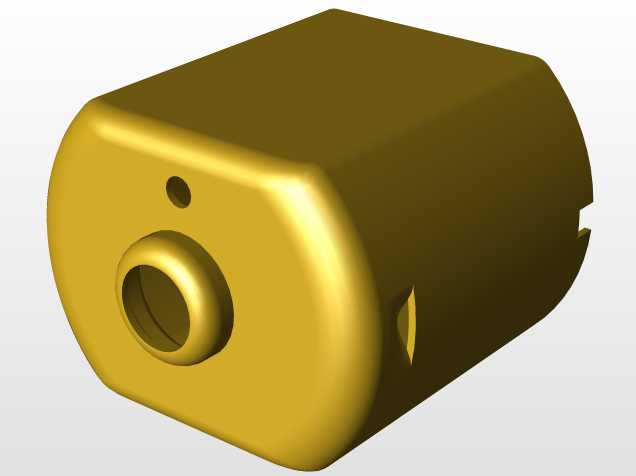

这款微型直流电机的输出端集成了钢制直齿驱动齿轮，在小型自动化执行机构、消费类电子传动模组、玩具动力单元、小型精密阀门驱动场景中应用十分广泛，区别于光轴输出的常规微型电机，自带齿轮的设计省去了输出轴额外加装传动件的装配工序，能直接与配套的减速齿组啮合传递扭矩，大幅缩小整套传动机构的轴向占用空间。从结构设计层面来看，电机外壳采用深冲拉伸的铁质壳体搭配端部塑封端盖，壳体表面做了抗氧化镀层处理，既可以屏蔽内部碳刷换向产生的电磁干扰，也能为内部定子磁瓦提供可靠的安装定位基准，输出端的轴承位采用了台阶式定位结构，能承受齿轮啮合时产生的径向载荷，避免长期运行后输出轴出现窜动偏摆。设计过程中优先考虑了安装边界的适配性，壳体为圆角方型结构，相比圆形外壳的微型电机，在设备内部安装时不需要额外设计防转定位结构，直接靠壳体的平面贴合安装位即可完成周向固定，两个安装定位缺口分布在壳体尾部两侧，适配常用的卡扣式快速安装结构，不需要额外打螺丝固定，能有效提升产线装配效率。输出轴的齿轮参数匹配常规0.5模数的塑胶减速齿组，齿顶圆、齿根圆的公差控制在适配啮合的合理区间，既不会因为间隙过大产生传动回差，也不会因为过盈配合导致运转卡滞。电机的出线端采用侧向开槽的走线结构，引线从壳体侧面引出而非尾部轴向出线，进一步压缩了轴向安装所需的预留空间，适合在内部布局紧凑的小型设备中使用。从实际使用的角度出发，这类带集成齿轮的微型直流电机，在选型时不需要额外核算输出轴与传动齿轮的配合公差，也不用考虑齿轮压装时的轴承受力问题，模型完整还原了壳体圆角、端盖卡扣位、输出齿轮齿形、轴承安装位、走线槽等所有细节结构，能直接导入设备装配体中做干涉检查、安装位匹配验证，也可以作为小型传动机构设计的动力元件参考，帮助结构设计人员快速完成整套传动系统的布局校核，减少反复测绘样机的工作量。
