小型风冷式二冲程单缸动力装置结构

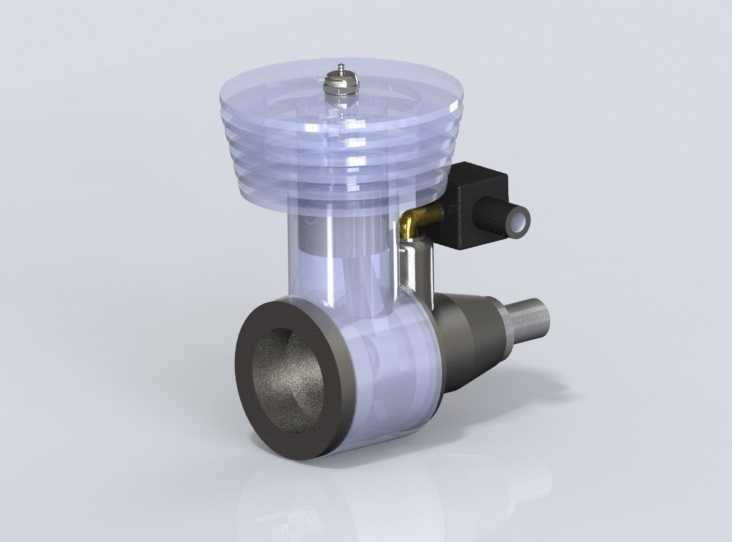

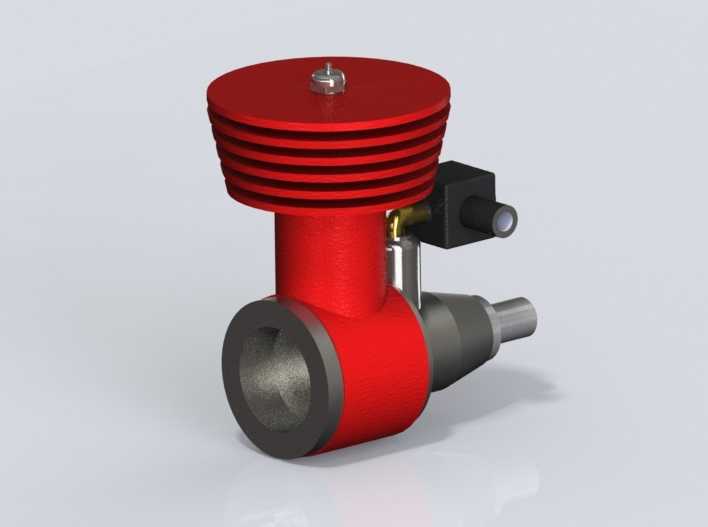

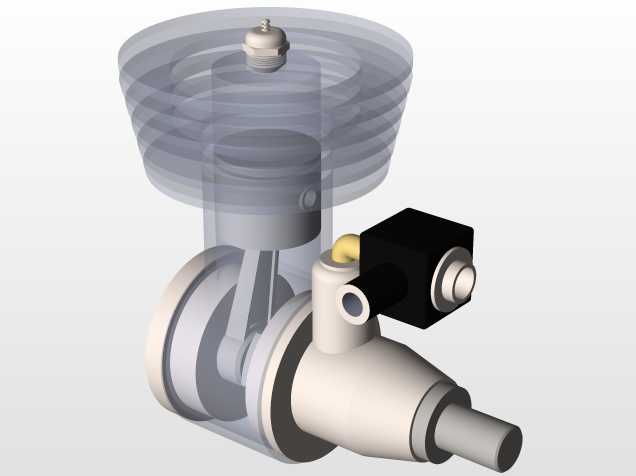

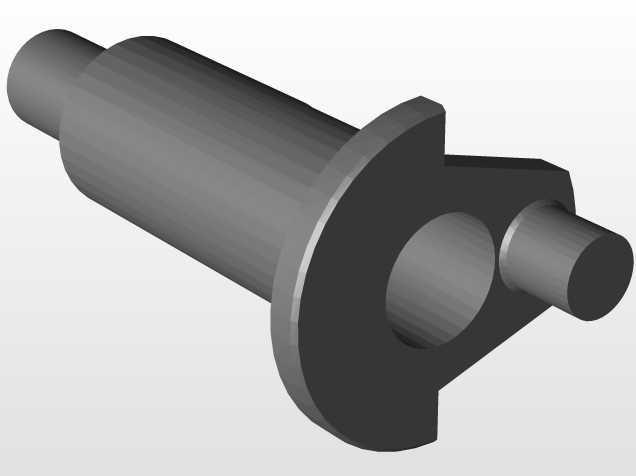

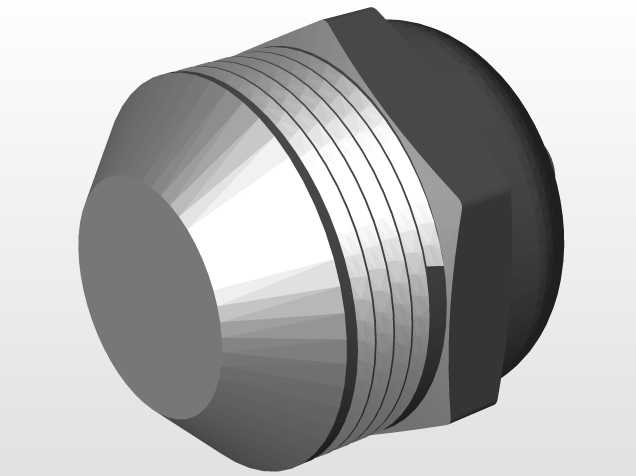

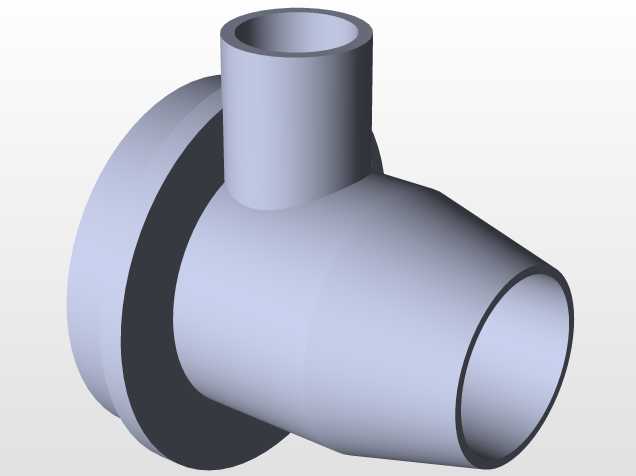

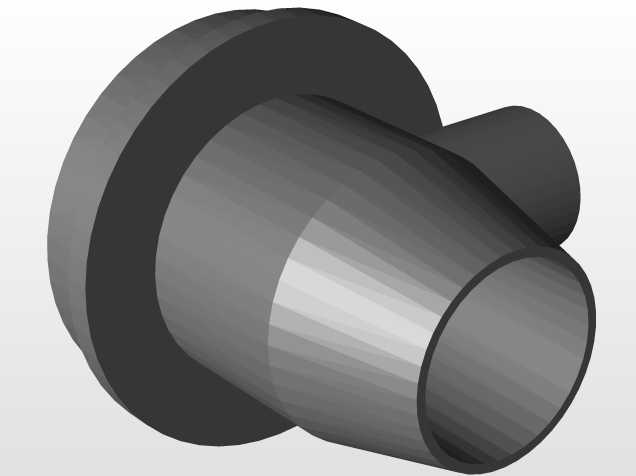

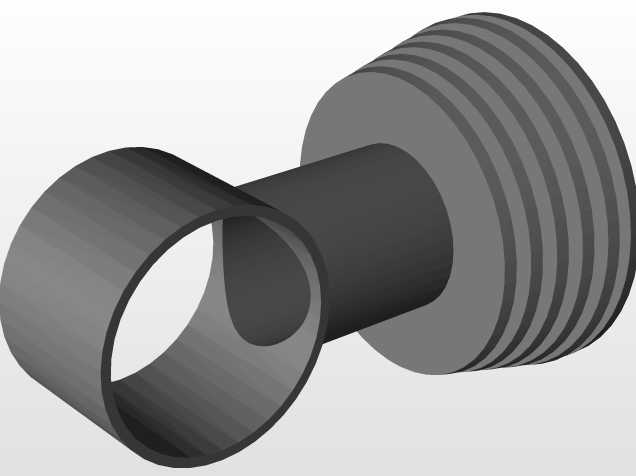

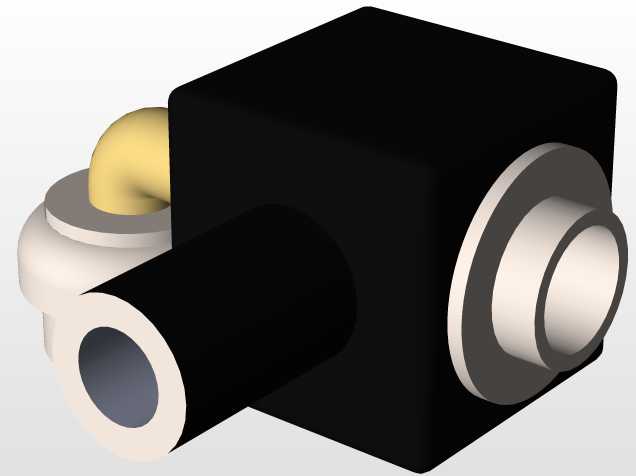

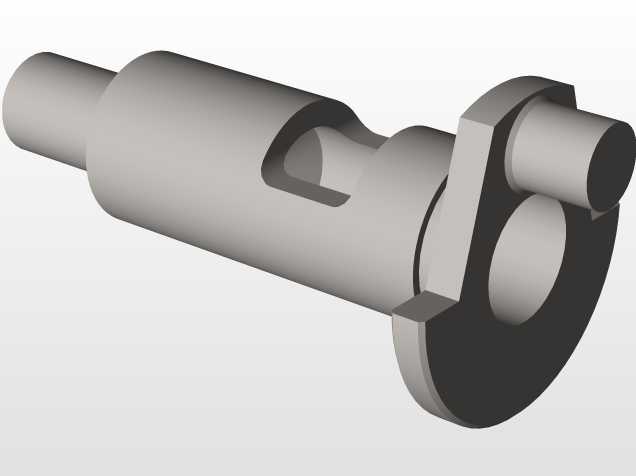

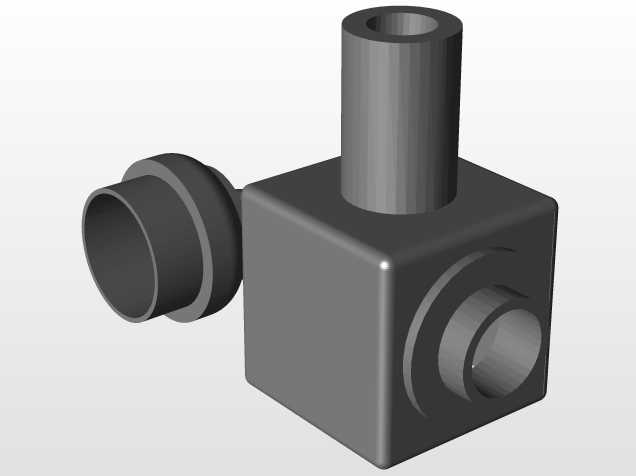

这款小型单缸二冲程动力结构，常见于小排量动力需求场景，比如航模动力配套、小型便携作业工具、教学演示教具等领域，这类小体积动力单元对重量、功率密度的要求远高于常规民用内燃机，设计时需要在极小的空间内完成进气、压缩、做功、排气的完整循环，同时兼顾散热效率与结构可靠性。从结构设计来看，缸体部分采用一体式散热鳍片布局，红色涂装的缸体外壁均匀分布多道环形散热筋，没有额外设置水冷流道，完全依靠行驶/作业时的迎面气流完成散热，这种设计能大幅降低整体重量，减少附属管路与水泵等配套部件，非常适合对自重敏感的小型动力场景。缸头顶部仅保留火花塞安装位与紧固螺栓结构，没有复杂的配气机构，这也是二冲程机型的典型特征，依靠活塞上下运动时开闭缸壁上的气口完成扫气过程，相比四冲程结构减少了气门、凸轮轴、正时链条等一整套配气组件，零件数量压缩近四成，整体故障率更低，维护难度也更小。进气侧设置了独立的化油器安装座，黑色的化油器基座通过黄铜油路接头与缸体内部连通，安装时需要保证结合面的平面度误差不超过0.02mm，避免漏气导致的混合气浓度异常，影响动力输出稳定性。曲轴输出端从缸体下部侧方伸出，输出轴采用阶梯轴结构，预留了联轴器安装位与定位轴肩，安装时可以直接对接负载端的连接法兰，不需要额外加装转接座，轴端的锥面结构能保证传动过程中不出现打滑，适配高转速下的扭矩传递需求。整体安装边界非常紧凑，缸体散热鳍片的最大外径是整机的最宽尺寸，下部曲轴箱的安装面预留了两个对称的固定孔位，孔位间距符合小型动力设备的通用安装规范，可以直接固定在标准支架上，不需要额外定制安装转接板。设计过程中重点优化了扫气口的角度与气道走向，通过调整气口的倾斜角度，让新鲜混合气进入缸体时能形成合理的涡流，尽可能将燃烧后的废气从排气口彻底扫出，减少残余废气量，提升燃烧效率，同时避免新鲜混合气随废气直接排出，降低燃油消耗率。缸体与曲轴箱的结合面采用止口定位结构，装配时不需要反复调整同轴度，止口的配合公差选用H7/h6间隙配合，既保证装配便利性，又能保证缸体与曲轴的同轴度要求，减少活塞运行时的偏磨现象，延长整机使用寿命。这类小型动力结构的转速区间通常在每分钟数千转到上万转，因此运动部件的重量控制非常关键，活塞采用轻量化设计，活塞环采用两道气环结构，没有设置油环，依靠混入润滑油的混合气完成缸壁润滑，结构进一步简化，非常适合短时间高功率输出的应用场景，在教学场景中也可以作为二冲程内燃机原理的直观演示载体，清晰展示气口扫气、活塞运动、动力输出的完整过程。
