六缸径向柴油动力装置结构设计

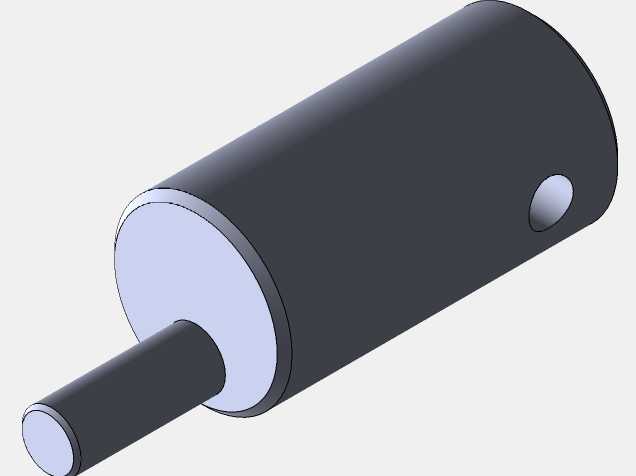

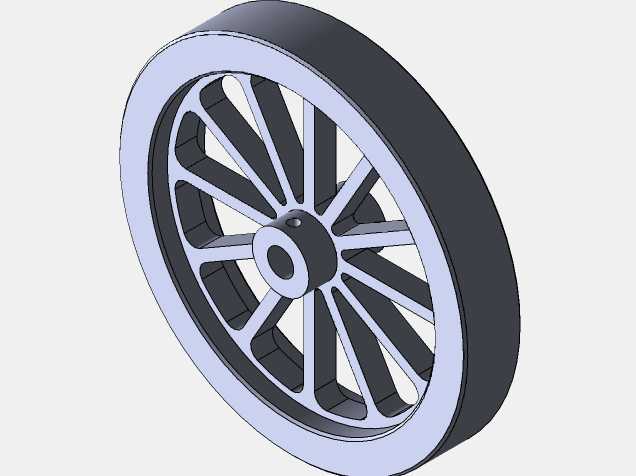

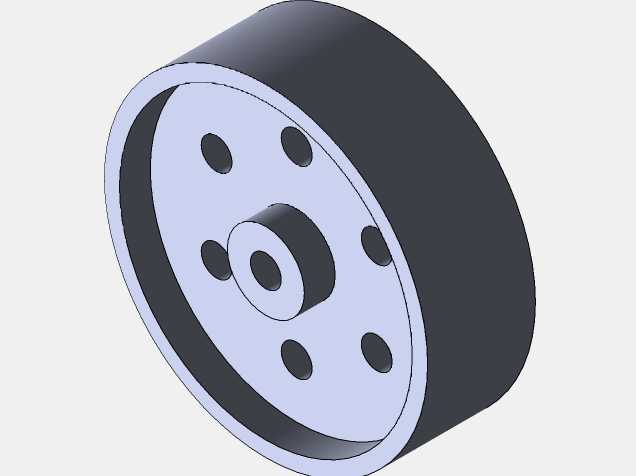

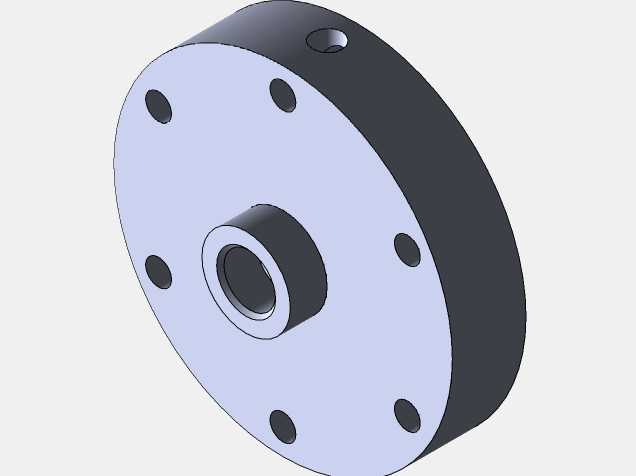

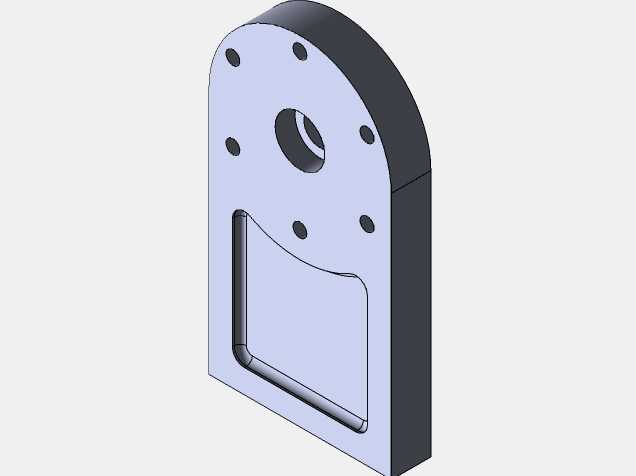

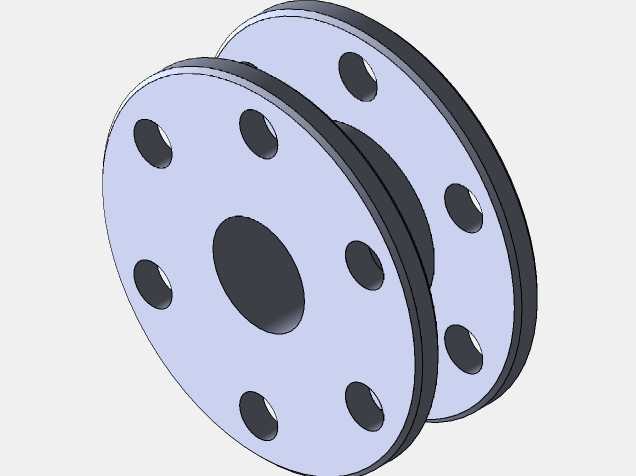

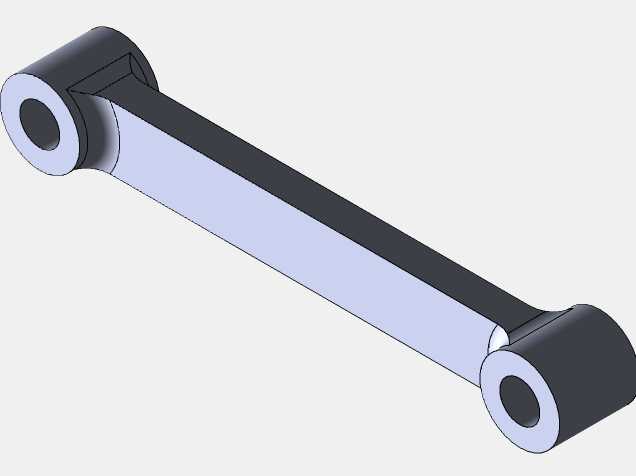

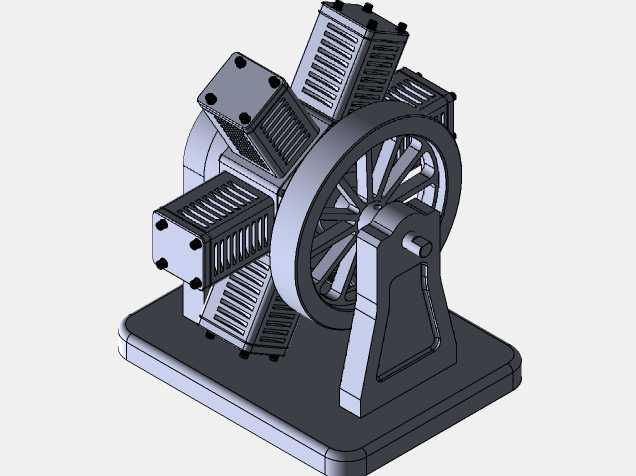

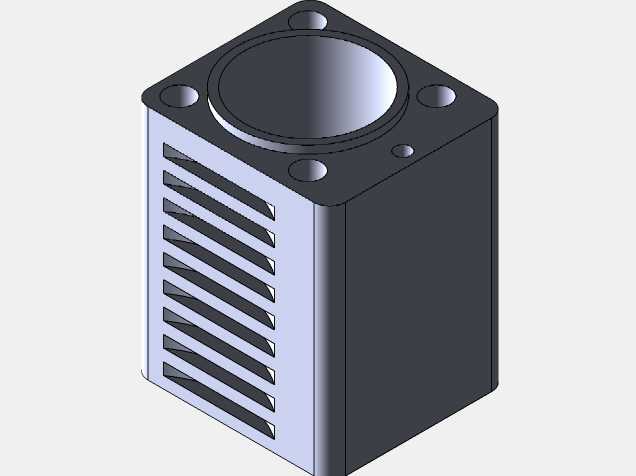

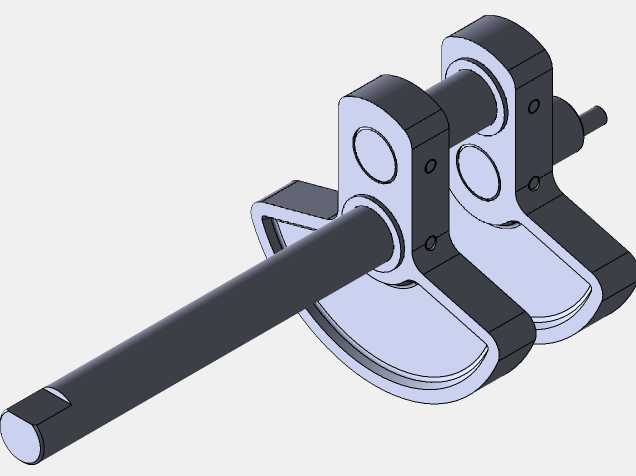

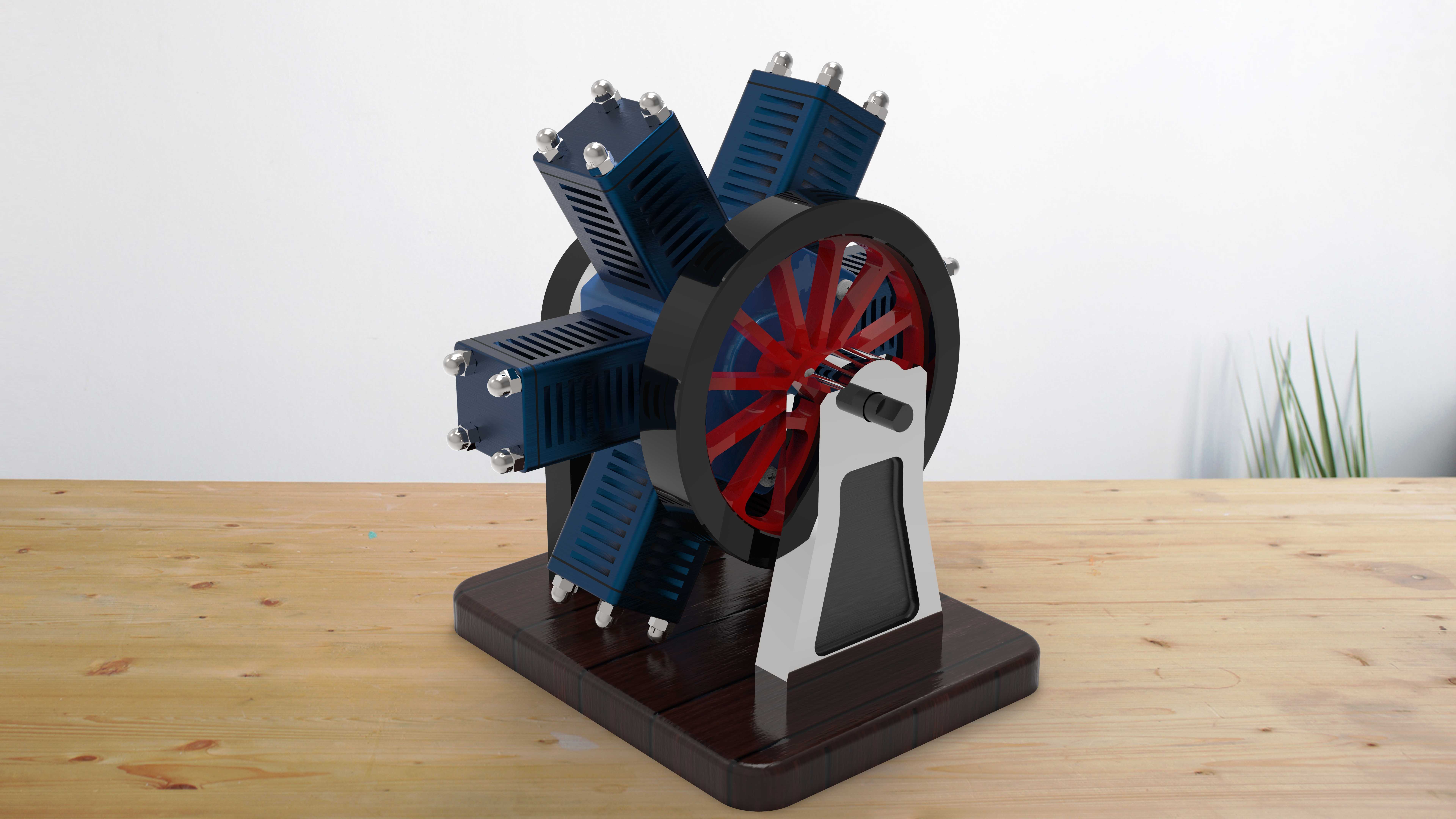

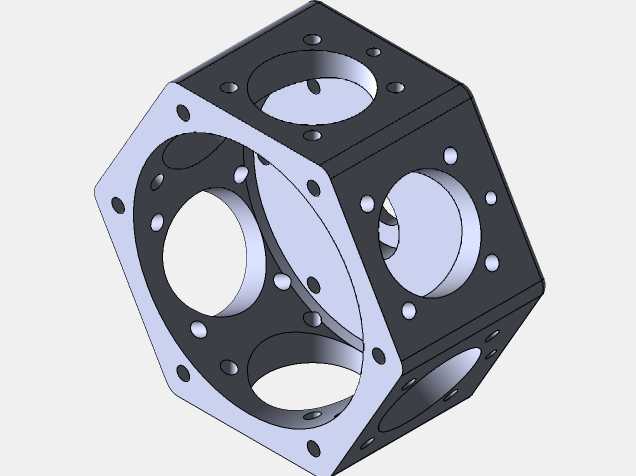

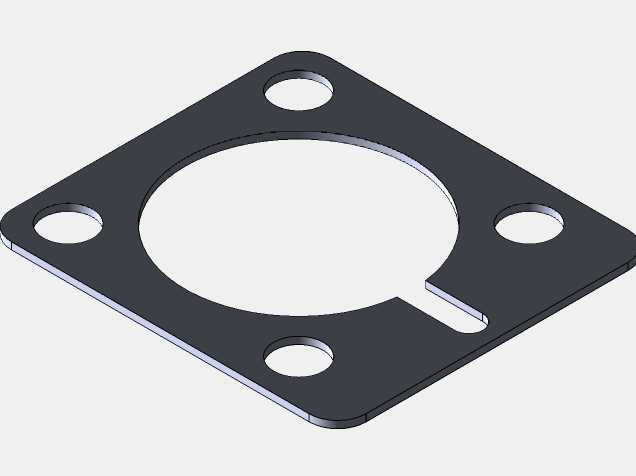

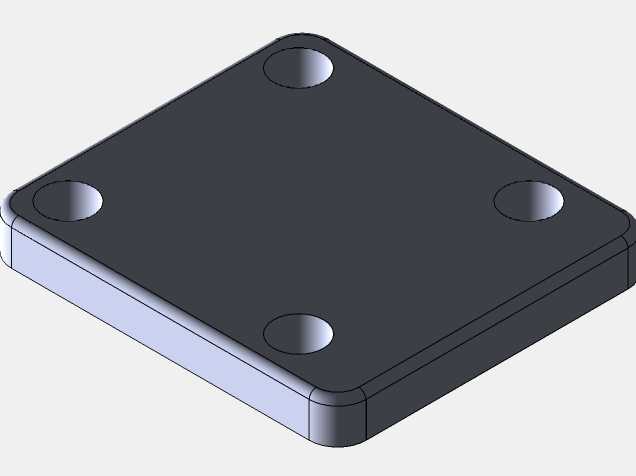

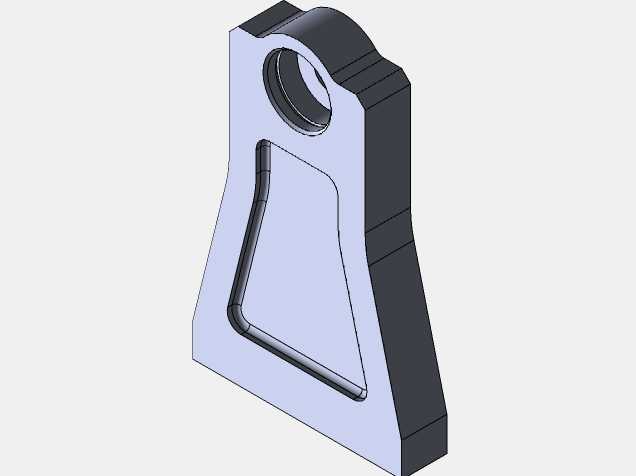

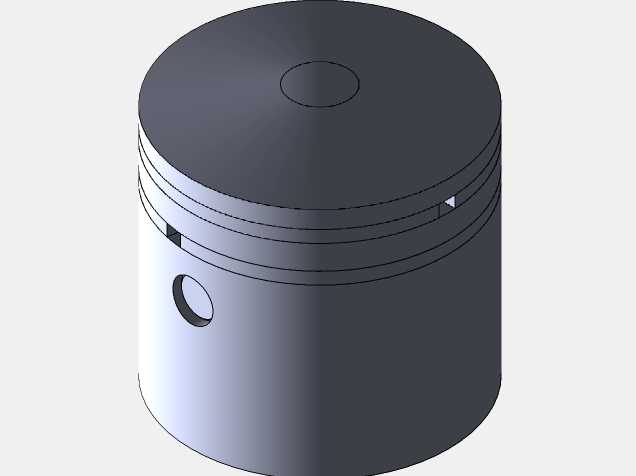

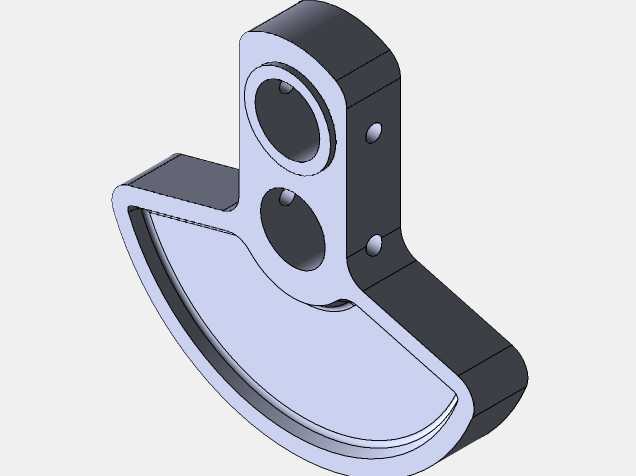

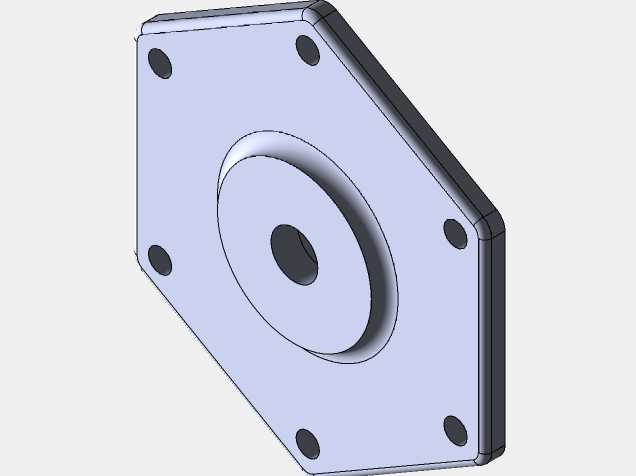

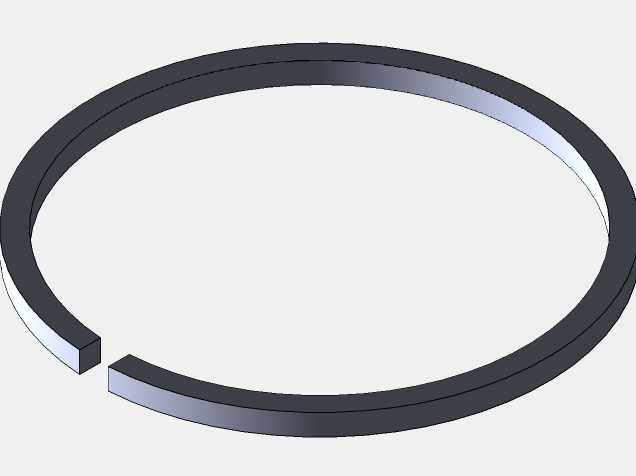

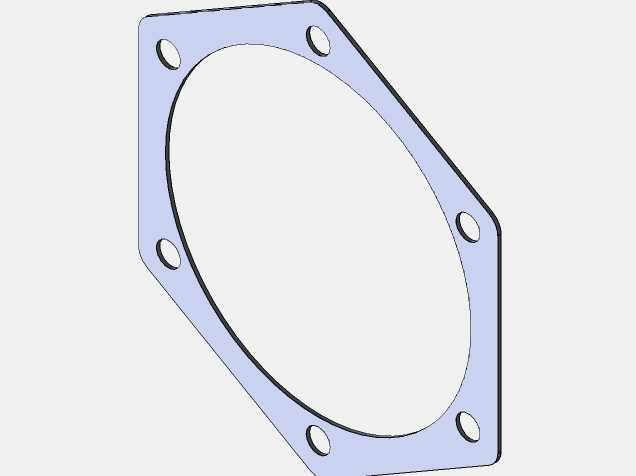

这类六缸径向排布的动力结构，早期多应用于航空活塞动力场景，凭借紧凑的径向布局，能在有限的机头径向空间内布置多组气缸，相比直列排布的同排量动力单元，轴向尺寸可以压缩40%以上，十分适合对轴向安装长度有严格限制的设备搭载。当下这类结构除了复古航空复刻场景，也常被用于小型固定式动力站、教学演示教具以及特殊工况的小型动力输出设备，部分定制化的小型发电机组也会采用这类布局，利用其多缸做功间隔角小的特性，获得更平稳的扭矩输出，降低配套减震结构的设计难度。从功能特性来看，六组气缸围绕中心曲轴呈星型均匀排布，每一组气缸的连杆都铰接在中心曲轴的曲柄销上，做功时各气缸按固定点火顺序交替推动曲柄转动，相比单缸或双缸结构，曲轴每转动一圈会有多次做功冲程，输出扭矩的波动幅度更小，运转时的动平衡更容易调校，不需要额外加装大尺寸的平衡轴来抵消往复惯性力。设计这类结构时，首先要确定中心曲柄的回转半径，以此倒推各气缸的中心距，保证活塞在气缸内的行程符合设计排量要求，同时要预留出活塞在上止点时的燃烧室余隙，避免活塞运动到极限位置时碰撞气缸盖。气缸的散热鳍片尺寸需要结合单缸排量和持续运转的热负荷计算，保证自然风冷状态下就能把缸体温度控制在材料允许的工作区间，不需要额外加装复杂的水冷管路，简化整体结构。安装边界方面，这类动力装置的底座采用一体式厚重支座设计，支座的安装孔位围绕中心轴对称分布，安装时需要保证支座平面与曲轴轴线的垂直度公差控制在0.05mm以内，避免曲轴运转时出现附加弯矩，加速轴承磨损。整体结构的最大径向尺寸由气缸外端的轮廓决定，安装时需要在气缸外围预留至少15mm的通风间隙，保证散热气流可以顺畅流过鳍片间隙，带走缸体热量。飞轮布置在结构的输出侧，大直径的飞轮除了储存转动惯量平稳转速，轮缘处的红色标识也方便调试时观察曲轴转动相位，在做配气相位调校时，可以直接通过飞轮标记快速确定各气缸的上下止点位置，不需要额外拆卸缸盖测量活塞位置。气缸与中心曲轴箱的连接采用定位止口加螺栓紧固的结构，每个气缸通过四颗对称布置的螺栓固定在曲轴箱的对应安装面上，止口的配合公差选用H7/h6，保证气缸轴线与曲柄销回转中心的垂直度，避免活塞在缸筒内出现偏磨，缩短密封件的使用寿命。
