V型对置八缸发动机曲柄连杆组结构

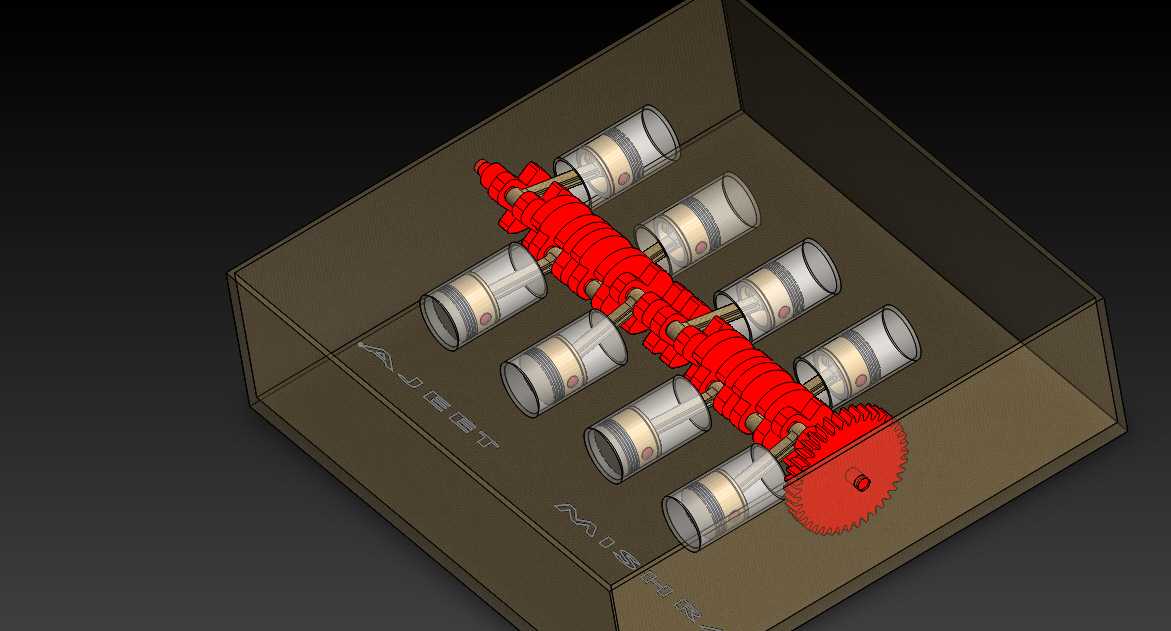

这套对置气缸动力结构的三维数模，完整还原了水平对置八缸机型的核心运动组件，所有配合面均按照实际装配公差预留了合理间隙，可直接用于运动仿真验证与结构干涉检查。从实际应用场景来看，这类对缸动力单元多用于追求低重心、高平顺性的乘用车辆、小型通航动力设备以及固定式发电机组，相比直列或V型排布的机型，水平对置的气缸布局能让活塞往复运动的惯性力在水平方向相互抵消，大幅降低整机运行时的二阶振动，减少额外的平衡轴配置需求。

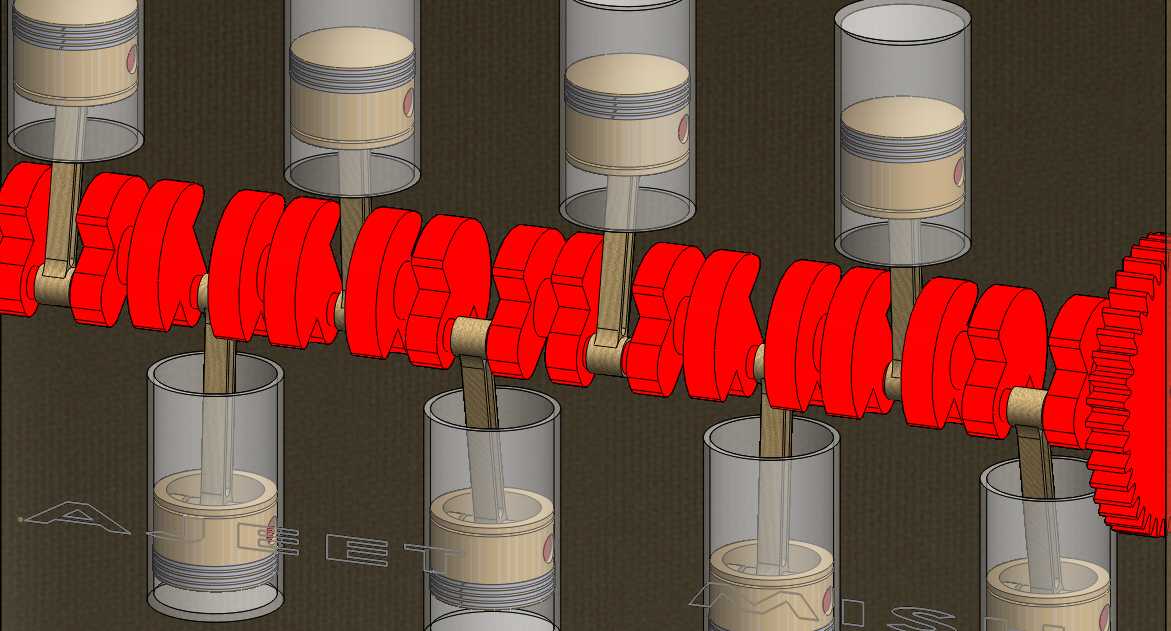

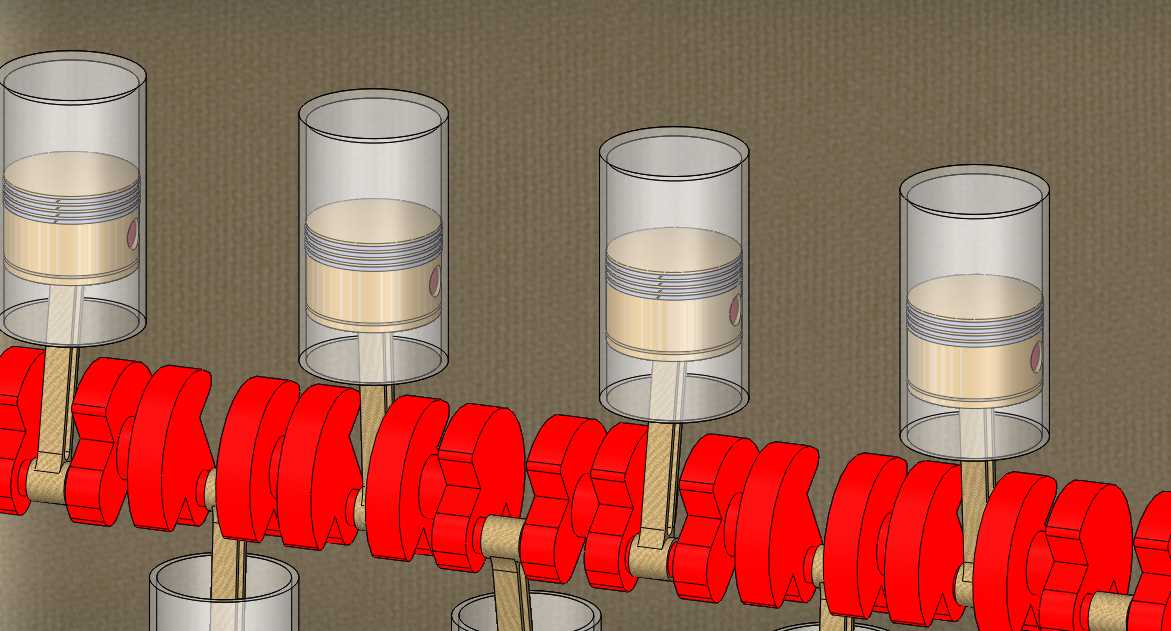

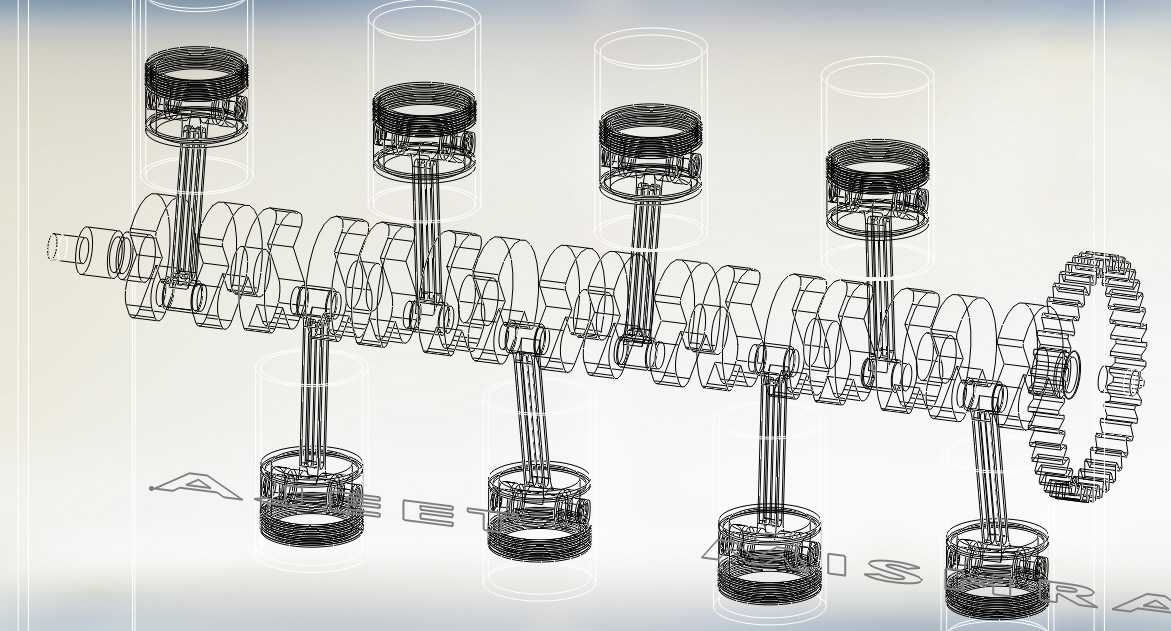

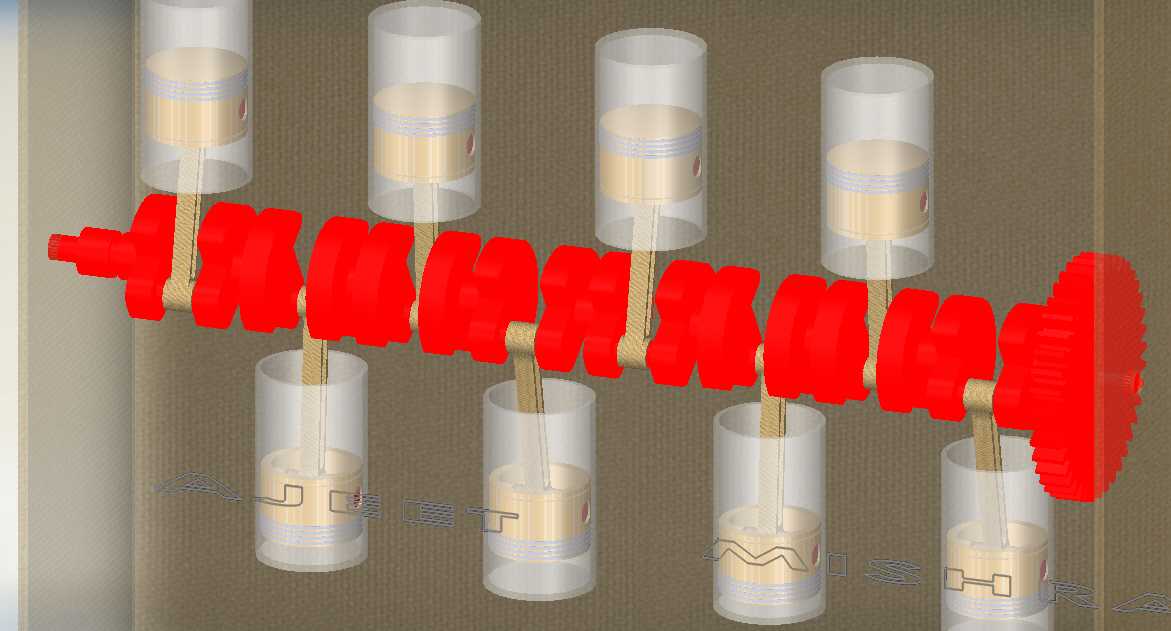

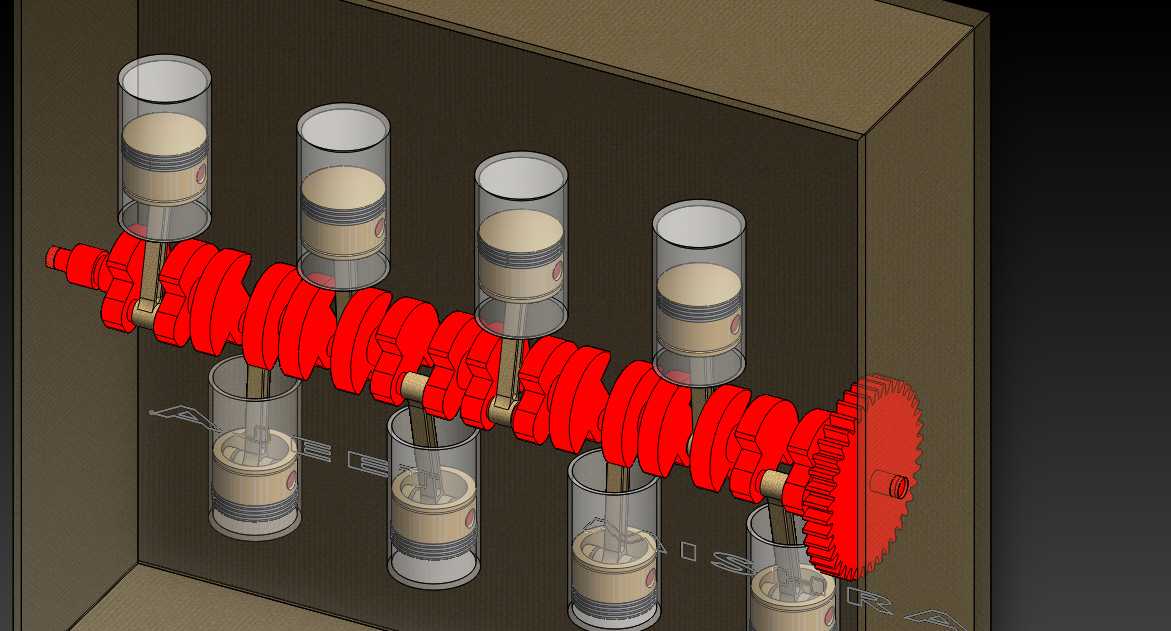

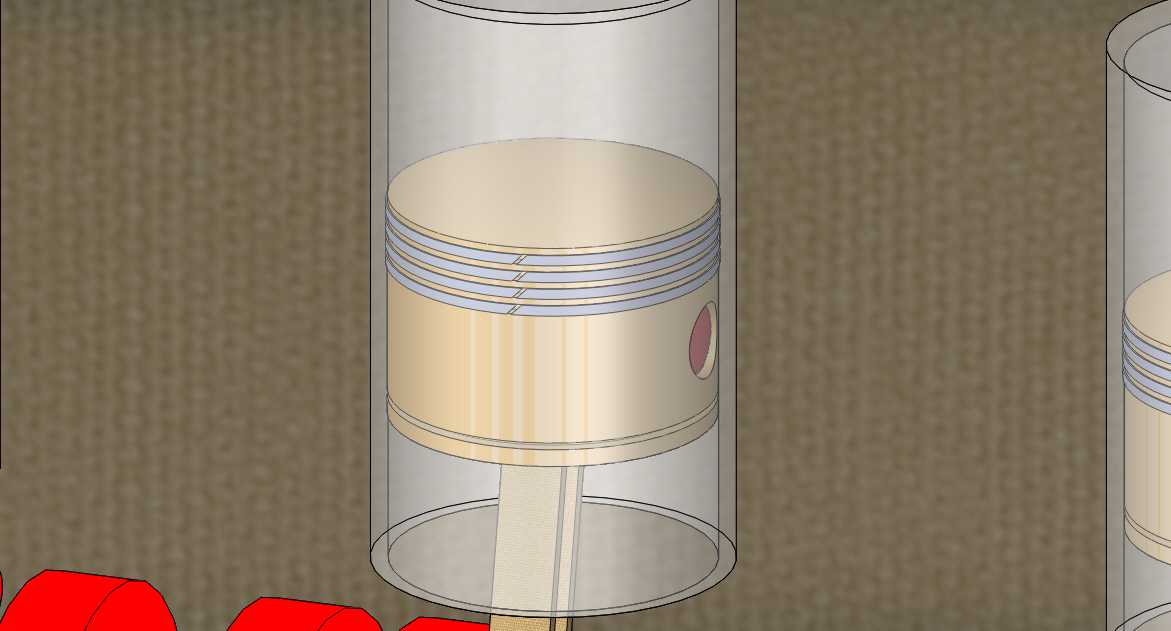

数模中完整呈现了活塞、活塞环、活塞销、连杆、曲轴、正时齿轮组的全部细节，活塞裙部的型线按照热态膨胀量做了微变设计，避免冷启动敲缸与热态拉缸的问题；连杆采用了剖分式大头结构，轴瓦安装位的定位槽、螺栓过孔都做了精确还原，小头端的衬套压装位也保留了过盈配合的尺寸边界。曲轴的全支承结构设计，每个主轴颈对应一道主轴承座，曲柄臂的配重块按照活塞连杆组的往复质量做了精确配平，可在额定转速下将曲轴的动不平衡量控制在工程允许范围内。

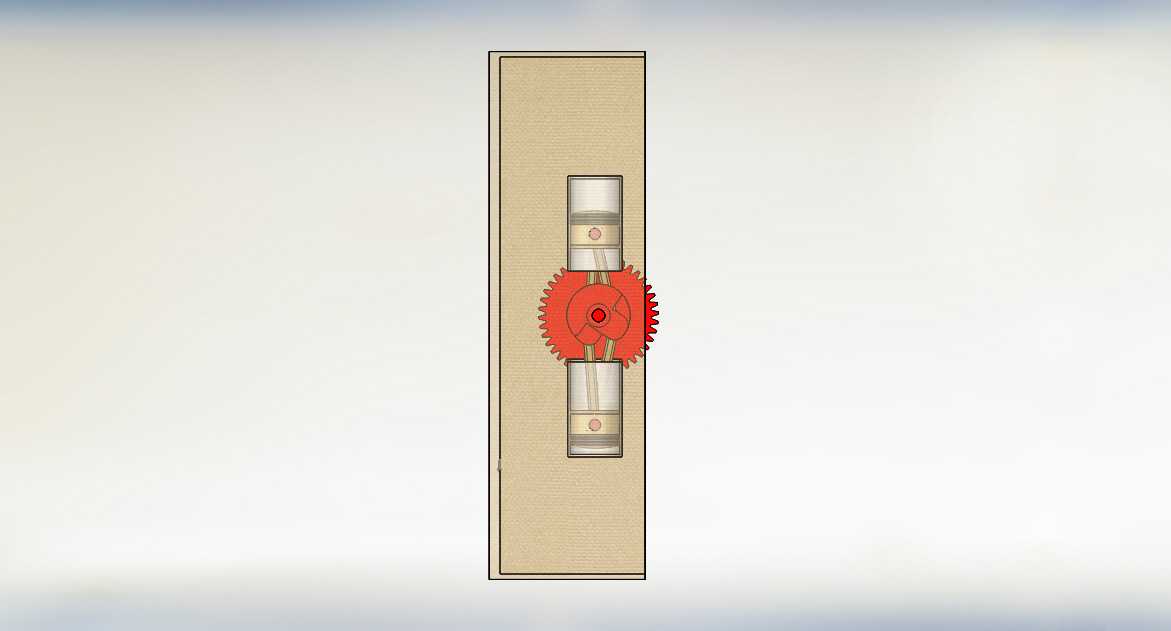

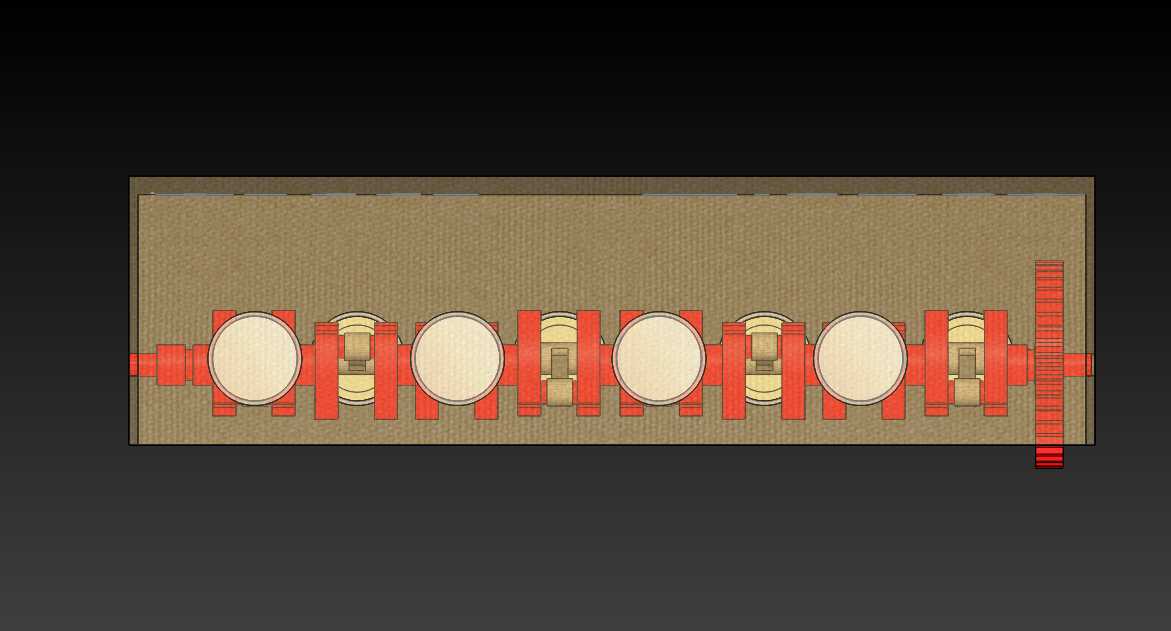

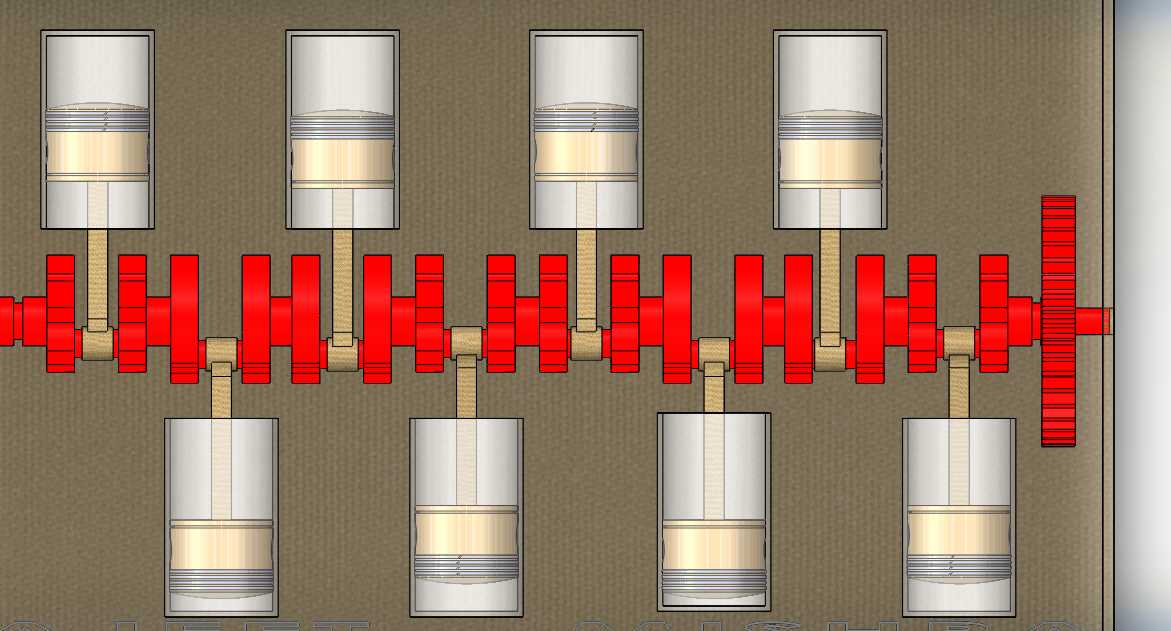

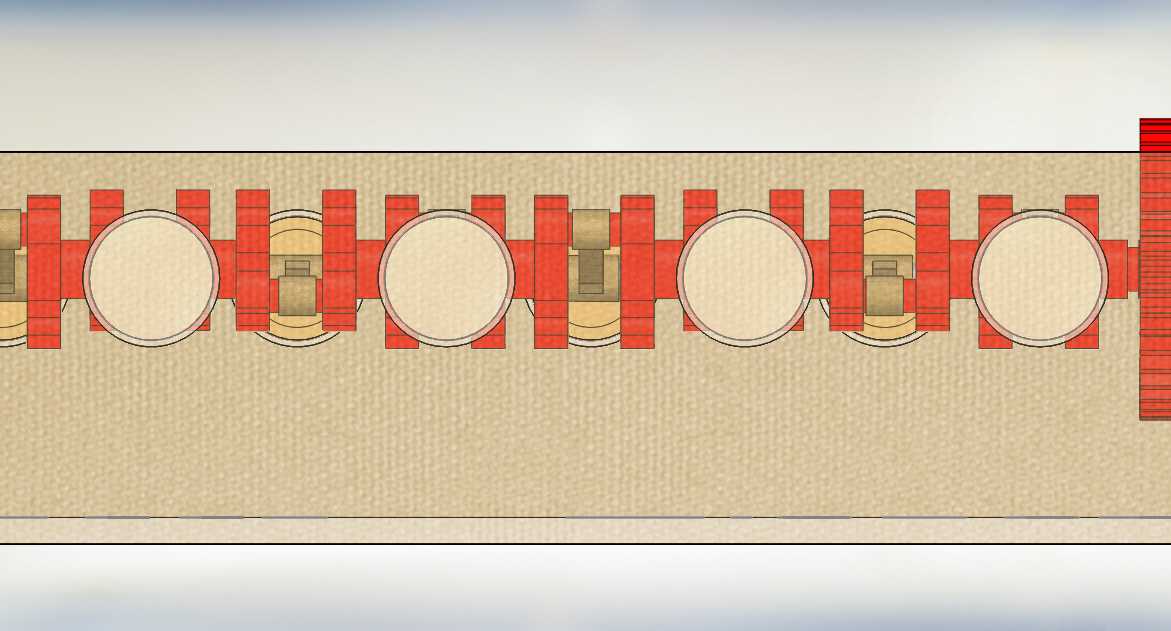

设计过程中优先考虑了整机的安装边界，缸体对置排布让整机高度比同排量V8机型降低近40%，曲轴输出端的法兰尺寸、正时齿轮的啮合位置都匹配常规后驱变速箱的安装接口，油底壳的安装面预留了密封胶槽与螺栓孔位，进排气侧的附件安装位也按照通用附件的安装尺寸做了适配。从结构设计逻辑来看，这套模型将曲柄连杆机构的运动关系做了完全还原，转动曲轴时可直观看到两侧活塞的对向往复运动，能清晰观察到活塞上下止点的位置、连杆的摆动角度以及配气正时的对应关系，对于刚接触内燃机结构的设计人员来说，可直接用来理解对置机型的动力传递路径，也可作为同类型动力开发时的结构参考，核对曲柄半径、连杆长度、活塞行程的比例关系，避免前期方案设计时出现运动干涉、压缩比计算偏差等问题。模型中所有零件的装配关系都按照实际工艺顺序设置，拆解时可遵循从外到内的装配逻辑，对应实际生产中的总装流程，也能用来指导一线装配人员理解部件配合关系。
