阿尔法型斯特林发动机结构设计方案

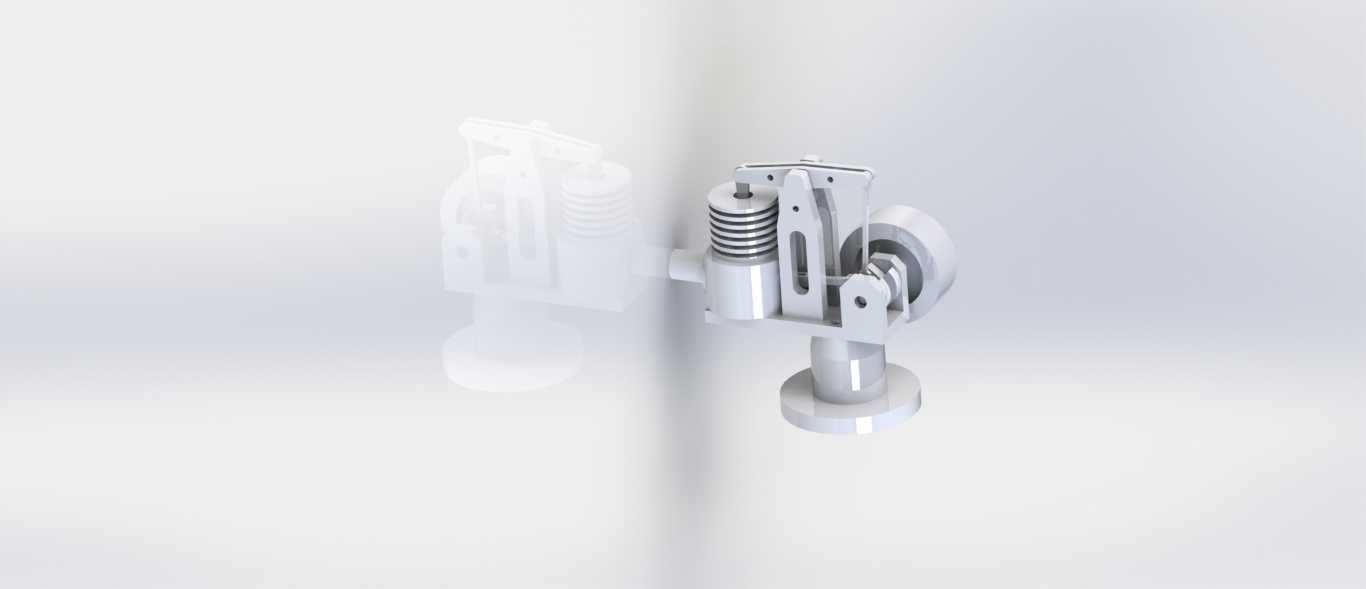

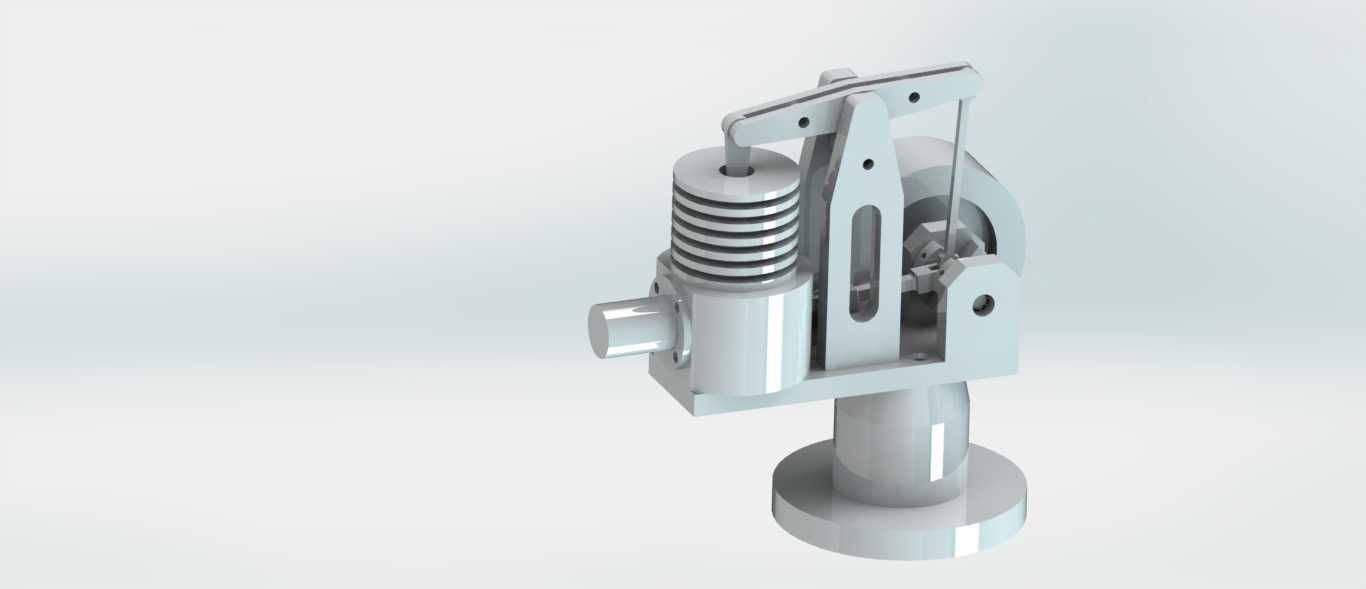

这款阿尔法构型斯特林发动机的三维结构，完整还原了双活塞独立布置的经典热机布局，在分布式余热回收、小型科教演示、偏远区域离网供电场景中具备很高的参考价值。不同于贝塔、伽马构型的单缸同轴设计，阿尔法型将动力活塞与配气活塞分置于两个独立缸体，热腔与冷腔的分隔更彻底，能在同等温差条件下获得更高的循环效率，这也是该构型常被用于小型热电转换试验装置的核心原因。从结构设计逻辑来看，模型完整呈现了动力传递链路：热端活塞吸收外部热源加热后的工质膨胀推力，通过铰接连杆将直线往复运动传递至曲轴飞轮组件，配气活塞则通过相位差90度的联动连杆同步动作，控制工质在热腔、回热器、冷腔之间的定向流动，完成膨胀-冷却-压缩-预热的完整闭式循环。整个传动机构的铰接点均预留了标准销轴安装位，飞轮的偏心距经过匹配计算，刚好抵消双活塞往复运动的惯性冲击，保证运转过程的动平衡稳定性。安装边界方面，底部圆形法兰底座预留了三个均布的沉头安装孔，可直接固定在试验台架或教学展示台面上，整体立式布局的重心落在底座中心轴线上，即使在较高转速运转时也不会出现明显的倾覆力矩。缸体外侧的散热鳍片采用等间距环形排布，在自然对流条件下就能满足冷腔的散热需求，不需要额外加装强制风冷结构，简化了配套系统的复杂度。设计过程中特意将所有运动副的配合间隙控制在合理范围，既避免工质泄漏影响循环效率，也防止热胀冷缩导致的运动卡滞，连杆与曲轴的连接采用标准滚针轴承配合，大幅降低了传动过程的摩擦损耗。对于从事小型动力装置研发、热机原理教学教具开发的工程人员来说，该结构的尺寸链设置、运动相位匹配、安装接口设计都具备直接的参考意义，可在此基础上根据实际热源条件调整缸径、行程、冷热腔容积比等参数，快速适配不同功率等级的应用需求。
