星型排布六缸径向动力装置结构

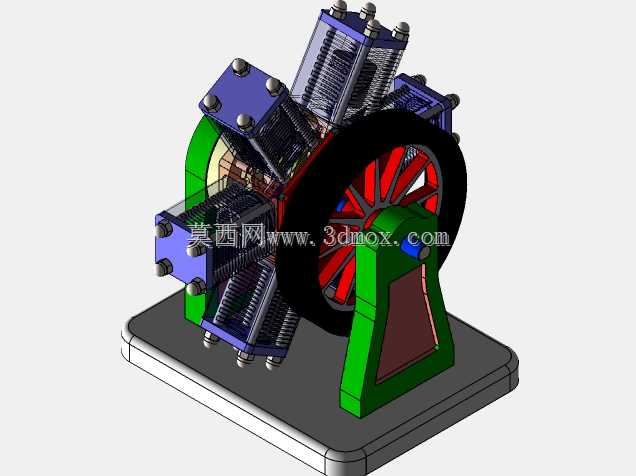

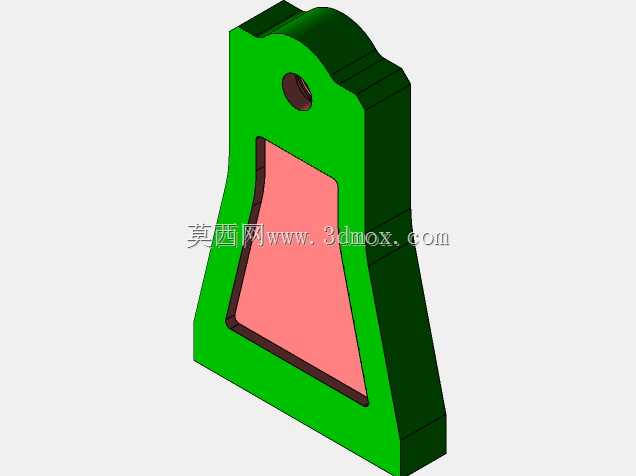

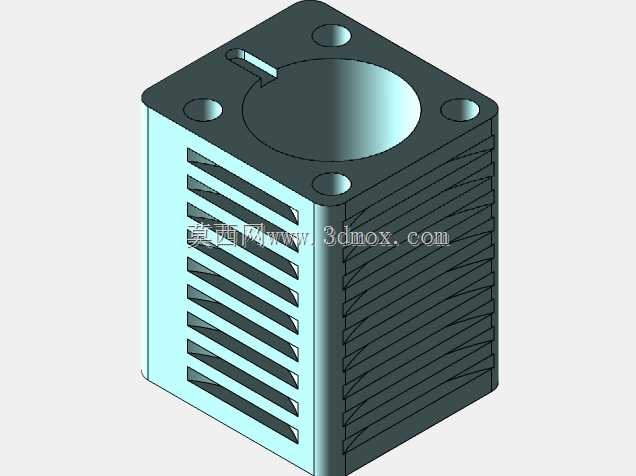

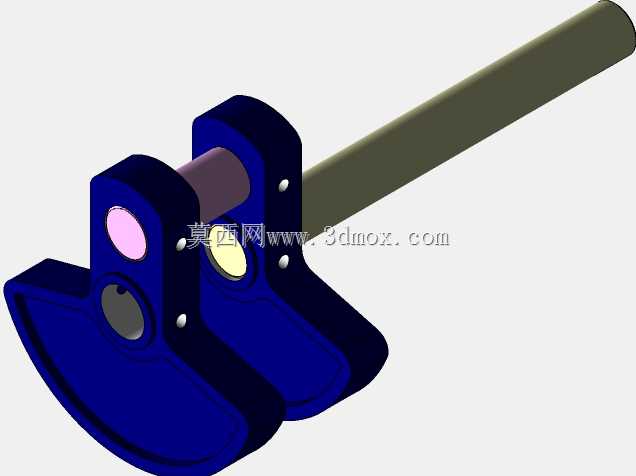

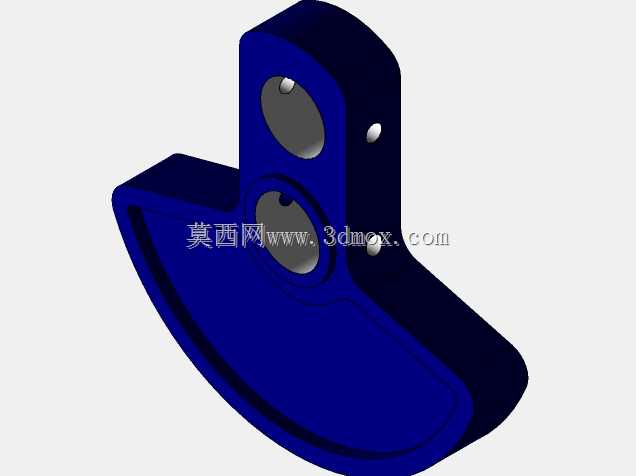

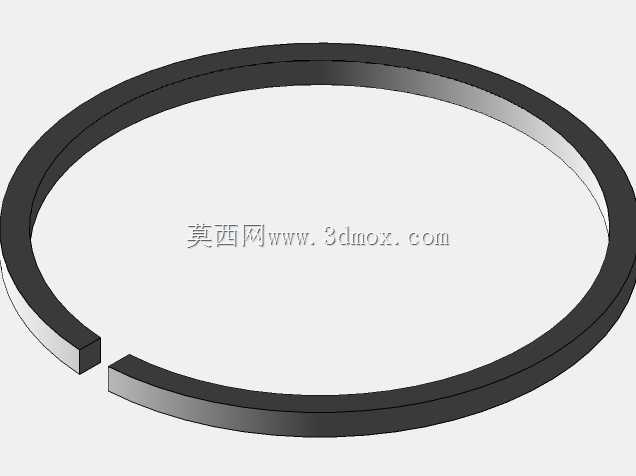

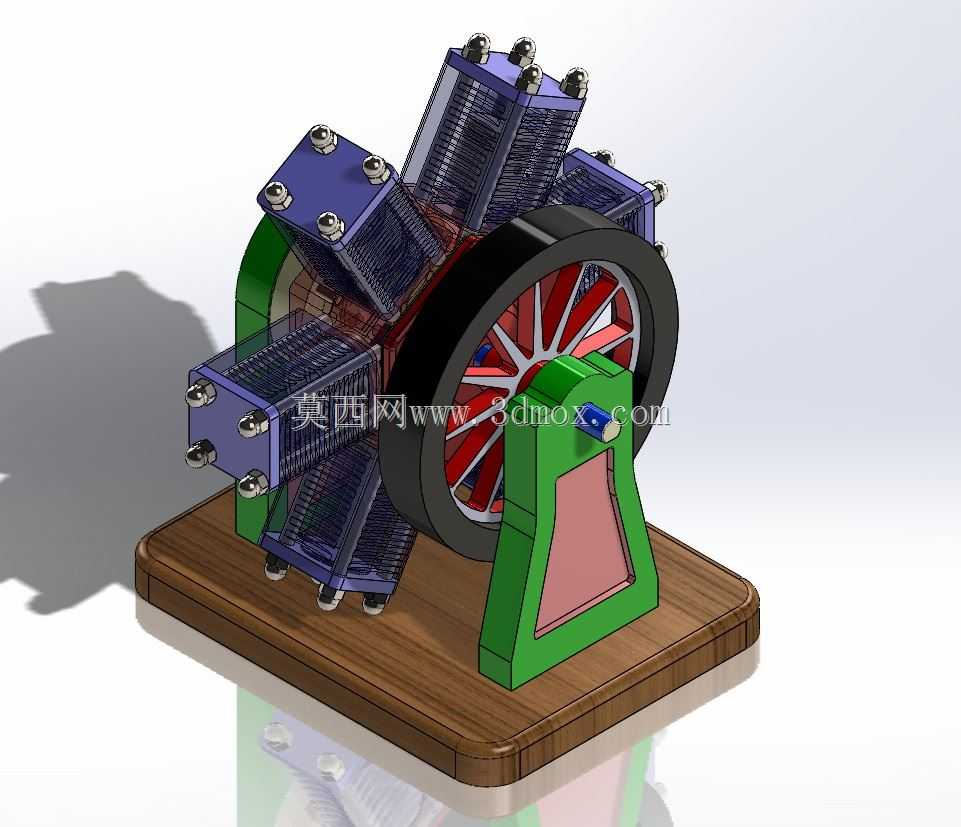

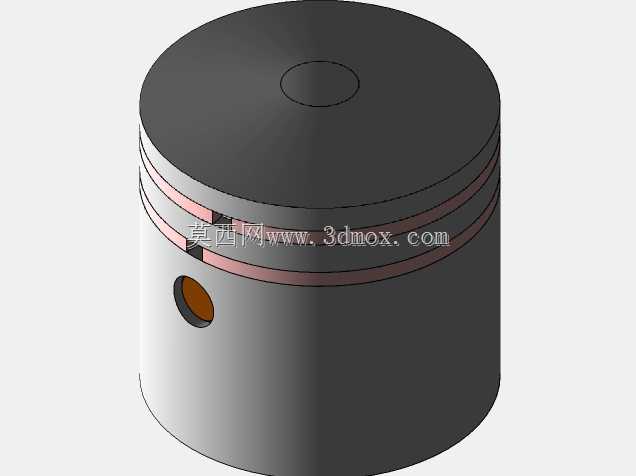

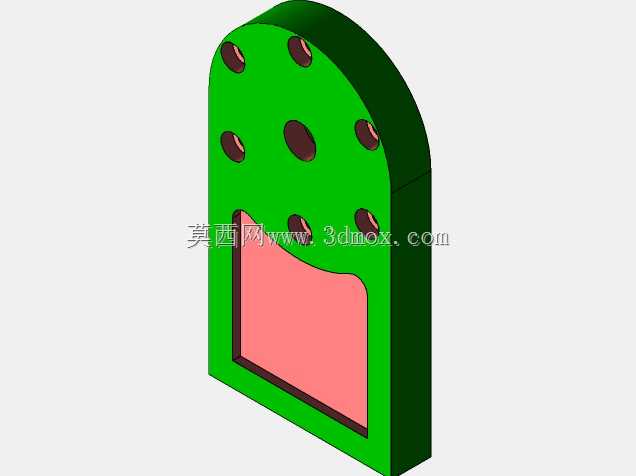

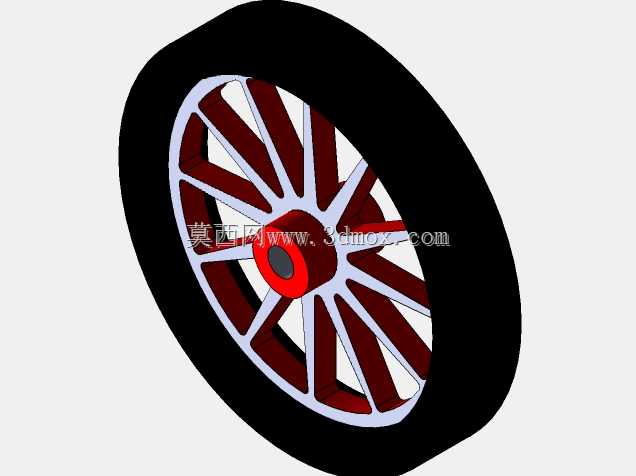

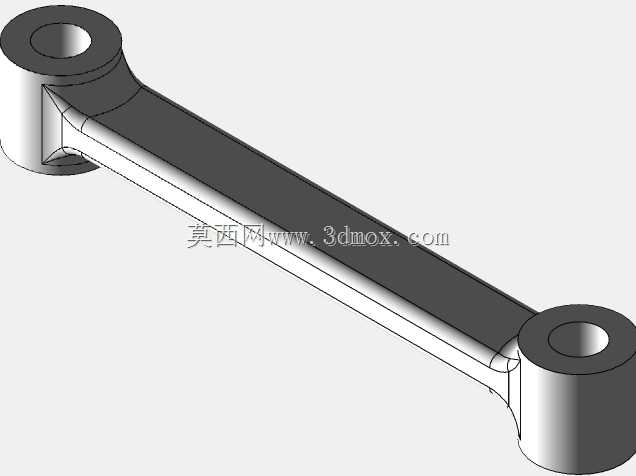

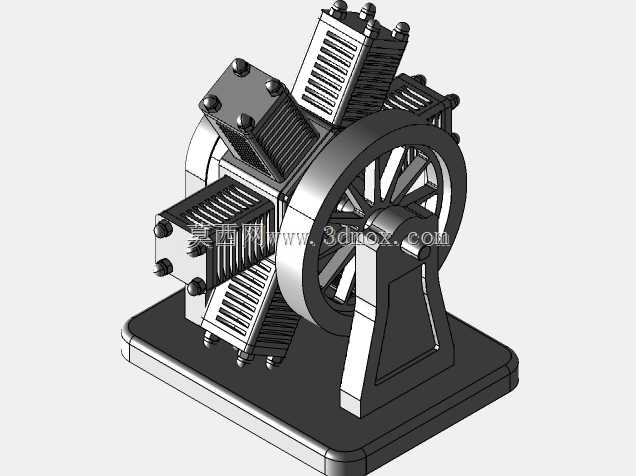

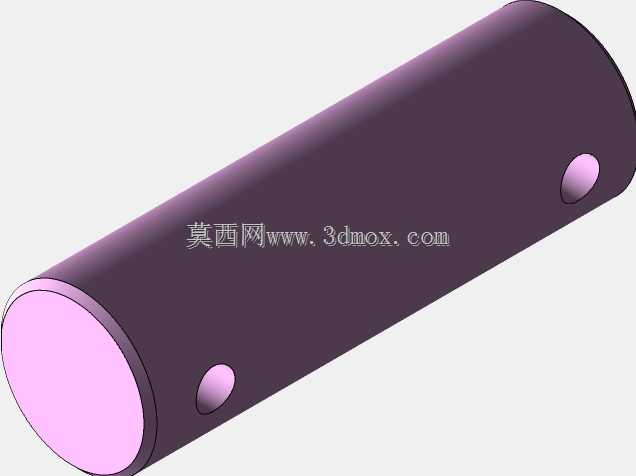

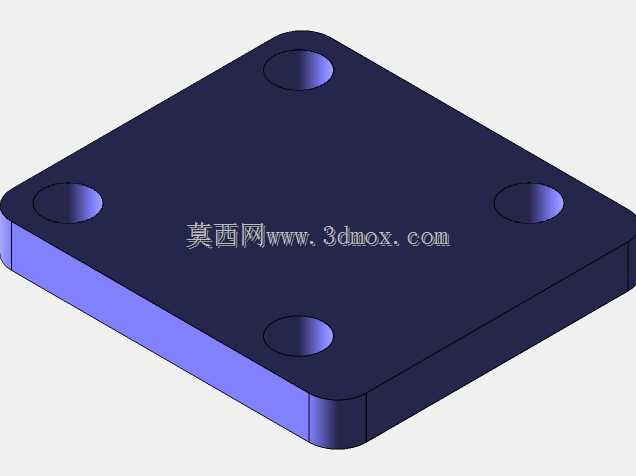

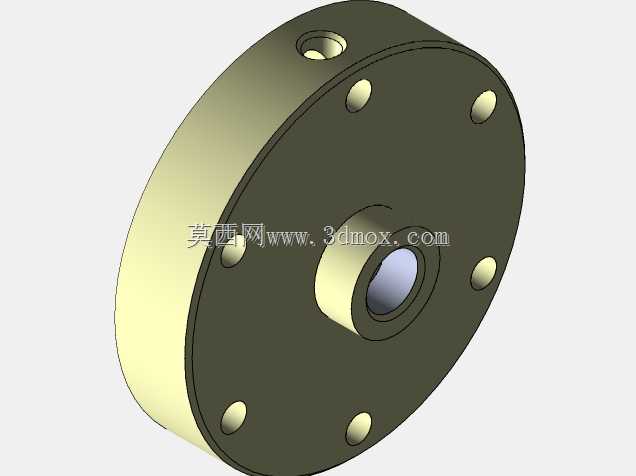

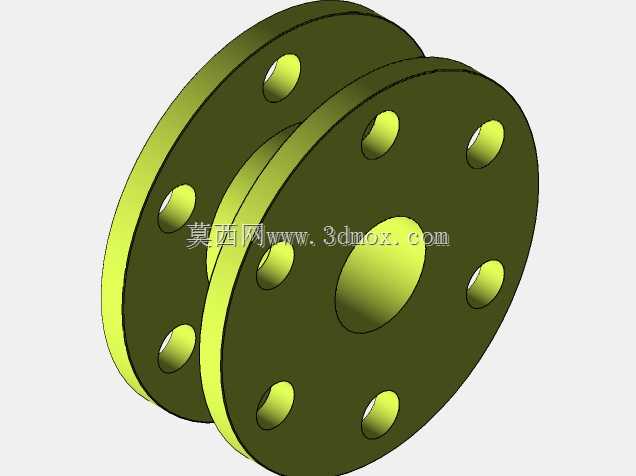

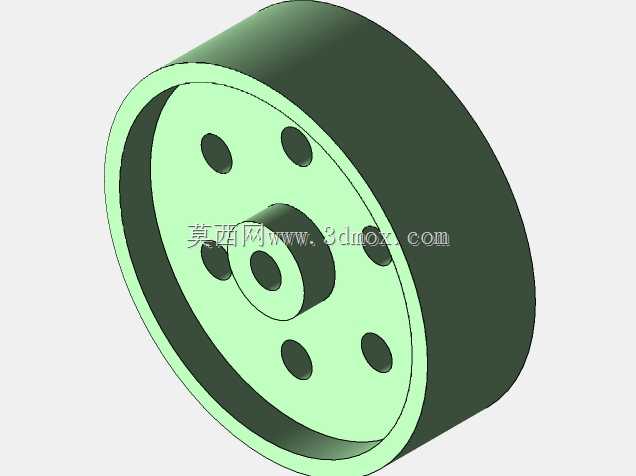

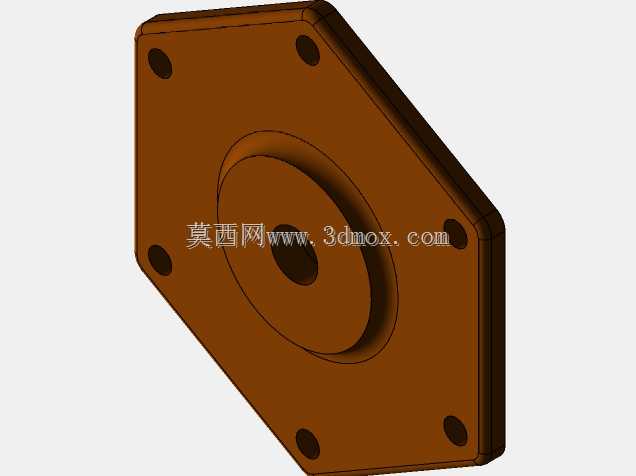

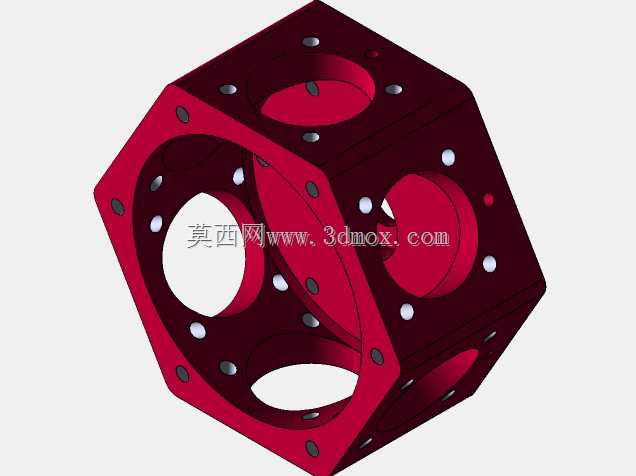

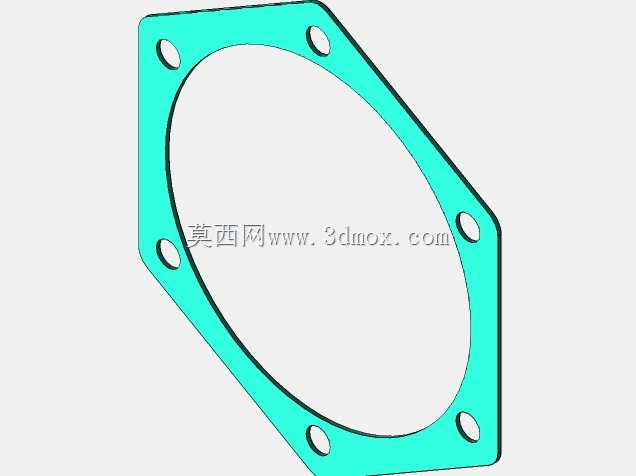

这类径向排布的多缸动力结构，早年广泛应用在航空活塞动力场景中，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期螺旋桨飞行器上占据了很长时间的应用席位，后续也有小型衍生版本被用在便携动力站、小型特种作业设备的动力单元上。不同于直列、V型缸体的排布逻辑，六组气缸围绕中心曲轴呈圆周均匀放射布置，每一组缸体的连杆都铰接在中心曲柄的同一个销位上，曲轴每旋转一周，六个气缸可依次完成做功行程，动力输出的平顺性远优于同缸数的直列结构，同时曲轴的轴向长度被大幅压缩，整机的重心完全落在曲轴轴线上，动力单元的动平衡调校难度更低，运转时的整机振动幅度更小。从结构设计逻辑来看，这种排布不需要额外设计复杂的分水道来实现缸体冷却，每一组气缸的外壁都直接暴露在流经的气流中，即便在没有额外液冷回路的工况下，也能维持稳定的工作温度，省去了水泵、散热水箱、循环管路等一整套冷却附属部件，整机的自重可以做的更轻，维护环节的故障点也更少。模型还原了完整的动力传递路径，从活塞、连杆、曲柄到输出端的飞轮结构，甚至连缸盖的紧固螺栓、支撑底座的安装孔位都做了等比例还原，支撑座采用梯形承力结构，底部的安装平板预留了整圈的固定边界，安装时可以直接通过螺栓将底座固定在设备机架的安装平面上，不需要额外设计转接支架。飞轮采用辐条式结构，大直径的轮缘可以储存足够的转动惯量，抵消单缸做功时的转速波动，让动力输出更平缓。缸体与中心曲轴箱的连接面采用法兰定位结构，每一组缸体都可以单独拆卸维护，不需要拆解整个动力核心就能完成单缸的活塞环更换、气门调校等维保操作，对于野外作业的便携设备来说，这种可快速拆分维护的结构设计能大幅降低维保的时间成本。需要注意的是，这类径向结构的径向尺寸相对更大，在做设备整体布局时，需要以曲轴中心为圆心，预留出大于缸体外缘的安装空间，避免缸体运转时和周边的机架、管路部件发生运动干涉，同时进气、供油管路需要从中心曲轴箱的侧部引出，顺着缸体间隙排布，避免管路随缸体周边的气流产生晃动磨损。
