立式家用生物质颗粒采暖锅炉结构设计

这款立式生物质颗粒锅炉的三维结构设计，首先围绕民用分户采暖、小型商用场所供热的实际场景展开，适配城乡自建房、小型门店、独栋民宿等没有集中供暖覆盖的区域使用，核心功能是通过燃烧木质颗粒、秸秆压块等生物质成型燃料，输出采暖热水，也可兼顾少量生活热水供应，相比传统燃煤炉具备燃料易存储、燃烧更充分、排烟污染物更低的特点。

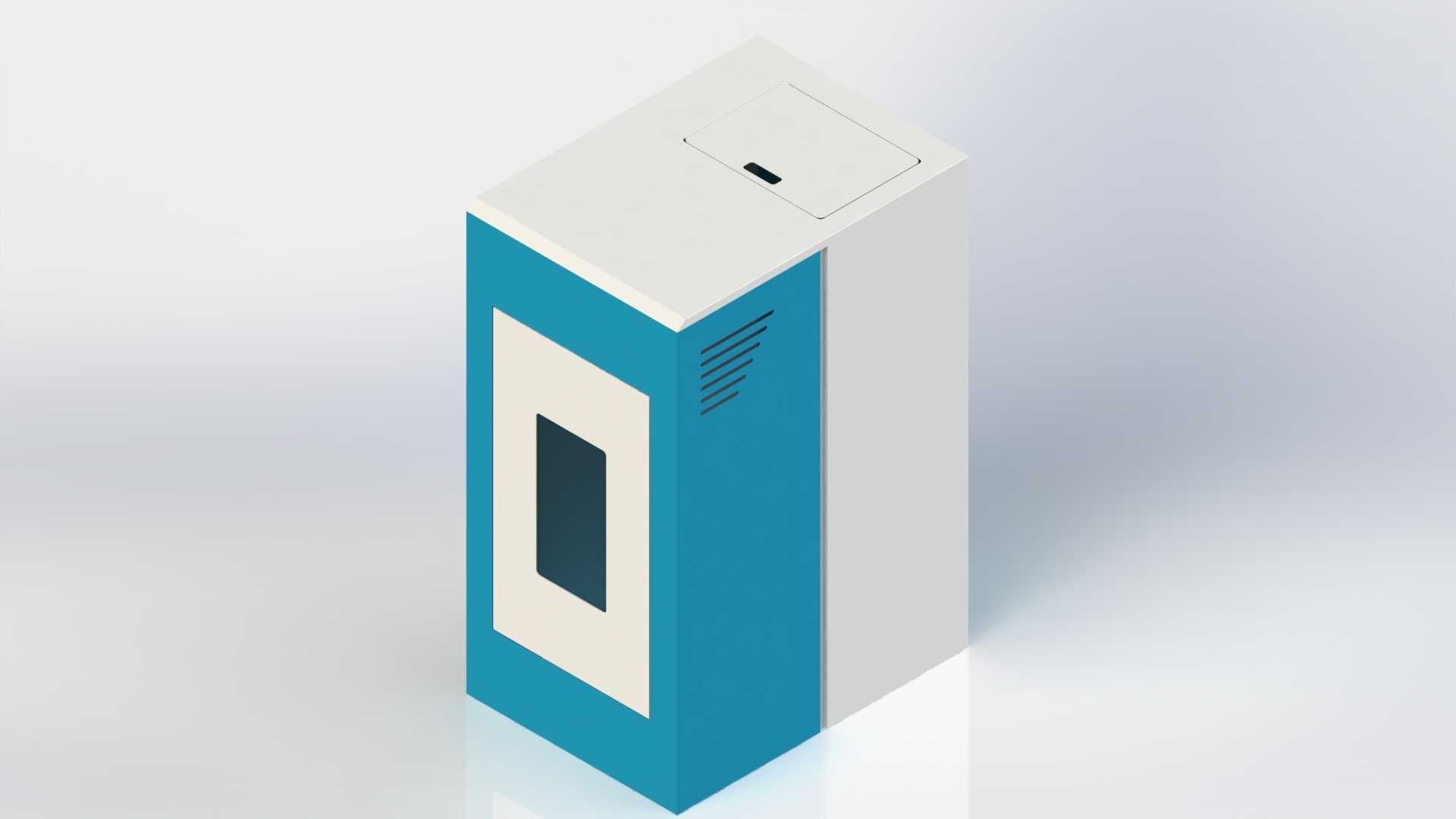

从设计思路来看，整体采用立柜式窄体结构，优先考虑小户型的安装空间限制，设备进深控制在常规橱柜适配尺寸范围内，侧面预留检修与燃料补给的操作空间，顶部设置封闭的燃料加注口，日常补料无需拆解外壳，加注口的翻盖结构做了错位密封设计，避免运行过程中烟气从加注口溢出。设备正面预留观火视窗，采用耐高温微晶玻璃材质，用户可直接观察内部燃烧状态，无需打开炉门判断火势，视窗周边做了阶梯式隔热边框，降低外壳表面的温升，避免日常误触造成烫伤。

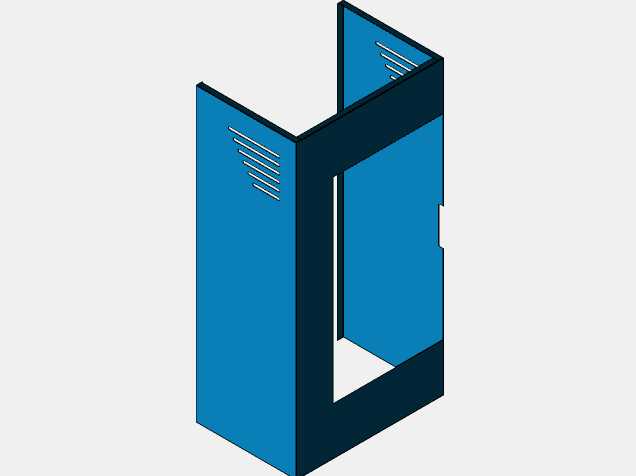

设备侧面的通风格栅为冲压成型的斜向百叶结构，既可以为燃烧腔提供足够的二次进风，提升燃料燃烧效率，也能阻挡外部大颗粒杂物进入设备内部，格栅的倾斜角度经过调整，避免日常清洁地面时的水渍溅入内部电气元件区域。外壳采用拼接式钣金结构，不同板块之间通过卡扣与隐藏螺栓连接，后期维护时可单独拆卸对应面板，无需整体拆解外壳，降低运维的操作难度。

安装边界方面，设备底部预留标准的地脚调节结构，可适配不平整的地面安装，底部的进出水接口、排烟接口都做了统一的位置规划，对接常规采暖管路时无需额外做大幅改管，设备背部预留与墙面的安全安装距离，避免高温外壳直接接触墙面保温材料，同时预留了电气控制元件的走线槽，外接温控器、电源线时可沿背部线槽规整布线，不会出现线路外露杂乱的问题。燃烧腔与外壳之间填充了隔热保温层，既减少炉体的热量散失提升热效率，也能控制外壳表面温度在安全接触范围内，适配紧邻家居柜体安装的场景，不会对周边木质家具造成高温烘烤损伤。
