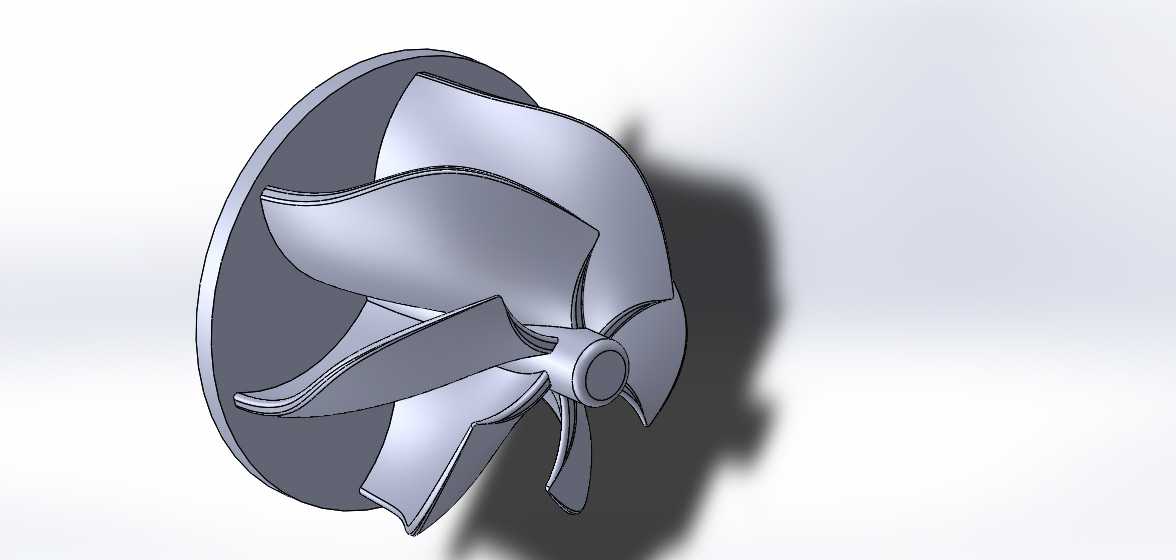

带导流外圈多翼曲面涡轮鳍结构

这类带外圈的多曲面涡轮鳍结构，常应用在需要定向流体输送的场景中，比如小型通风设备的送风端、流体管道的增压段、或是专用散热装置的核心做功部件，和常规开式叶轮不同，外围的整圈导流边能约束叶片边缘的流体逃逸，减少叶尖涡流带来的能量损耗，提升流体输送过程的效率。从结构设计逻辑来看，叶片采用大弧度扭曲曲面，是为了匹配流体从轴向进入、径向流出的运动轨迹，每一片叶片的进出气边都做了顺滑过渡处理，避免直角结构带来的流体切割噪音，同时降低叶片工作时的应力集中风险。中心的轮毂位置做了内凹的安装孔位，适配常规的电机输出轴配合公差，安装时可以通过轴肩定位保证叶轮的同轴度，避免高速转动时出现动平衡偏差。外围的导流圈和叶片端部做了一体化衔接，既可以作为叶片的结构加强筋，降低长叶片在高转速下的形变幅度，也能在安装时和设备的风道内壁形成微小的配合间隙，减少流体从叶轮边缘回流的情况。在实际选型适配时，需要注意该结构的轴向安装尺寸，预留足够的风道进深，同时要匹配对应转速的动平衡等级，因为曲面叶片的重量分布沿径向存在渐变，若动平衡调校不到位，高速运转时会产生明显的振动传导到设备壳体。叶片的曲面弧度是经过流体走向反复调整的，进气侧的叶片倾角更大，能更顺畅地引导轴向来流进入叶片流道，出气侧的叶片收窄角度经过优化，能让流体以更稳定的径向角度甩出，避免流道内出现紊流区。这类结构在做三维建模时，需要重点控制每个叶片的曲面连续性，保证相邻叶片之间的流道截面积均匀变化，避免出现局部截面突变导致的流体阻力激增，同时轮毂和叶片的衔接位置要做圆角过渡，减少应力集中点，提升部件长期运转的结构强度。
