航拍云台偏航轴无刷电机安装支架

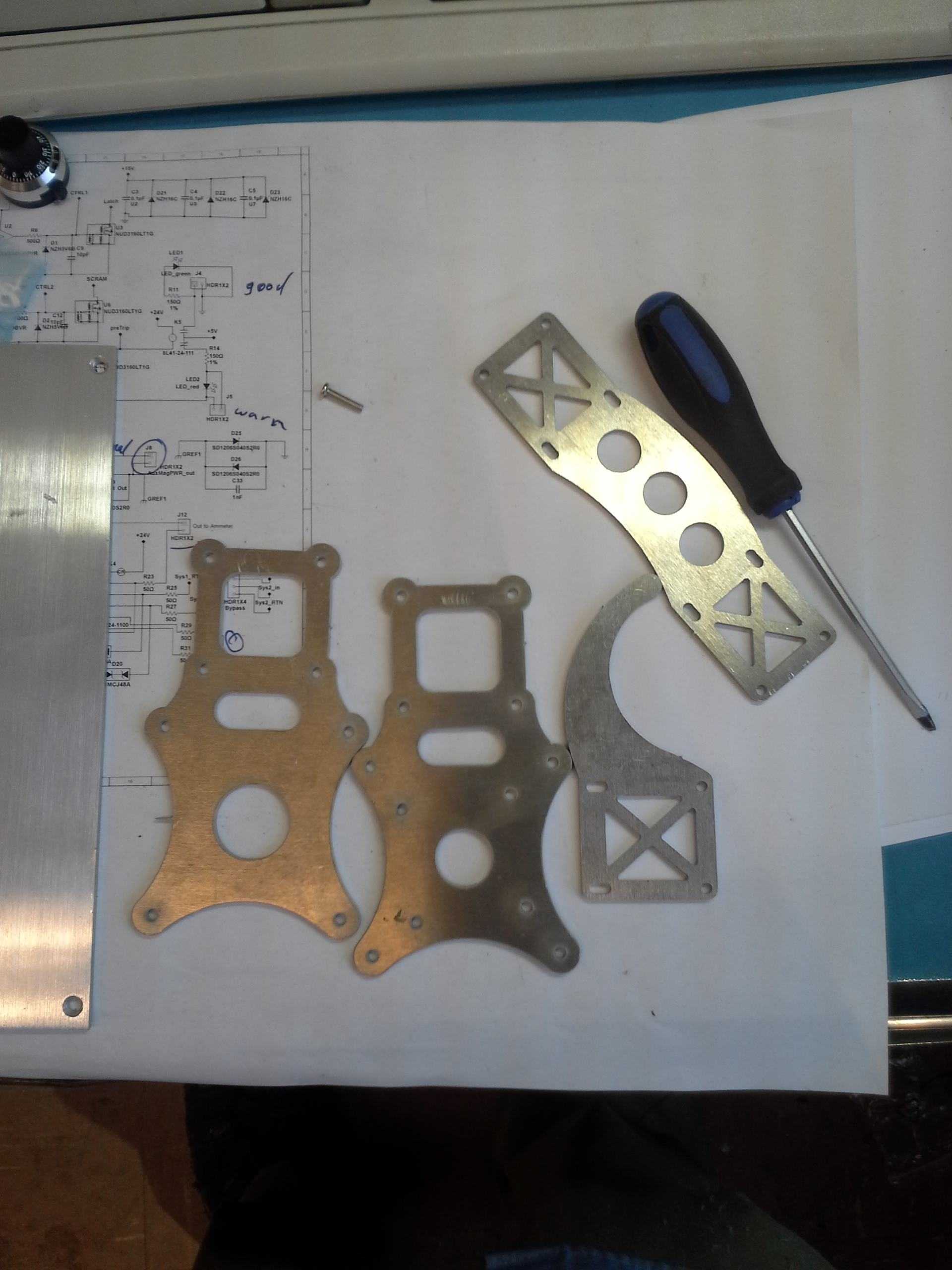

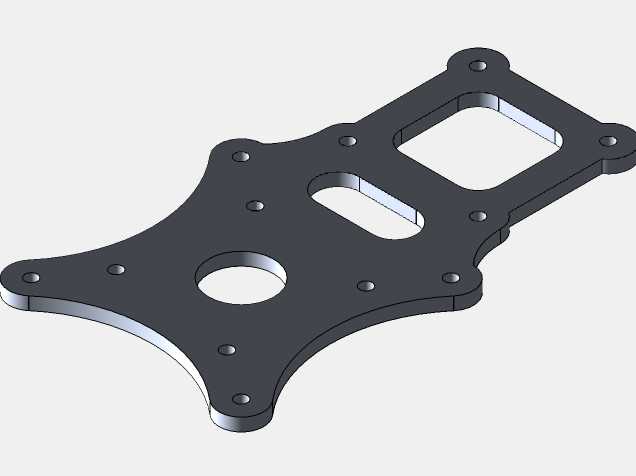

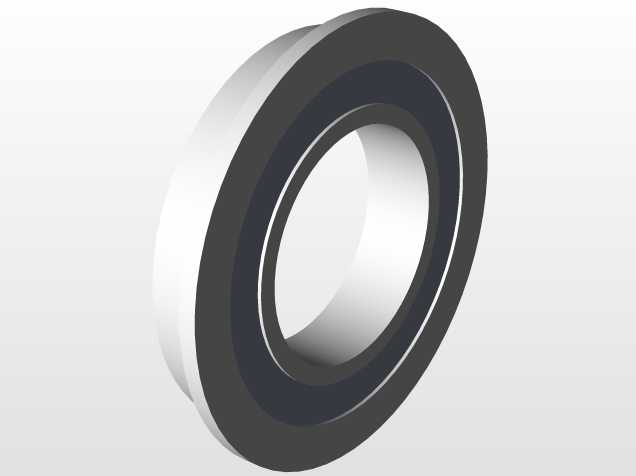

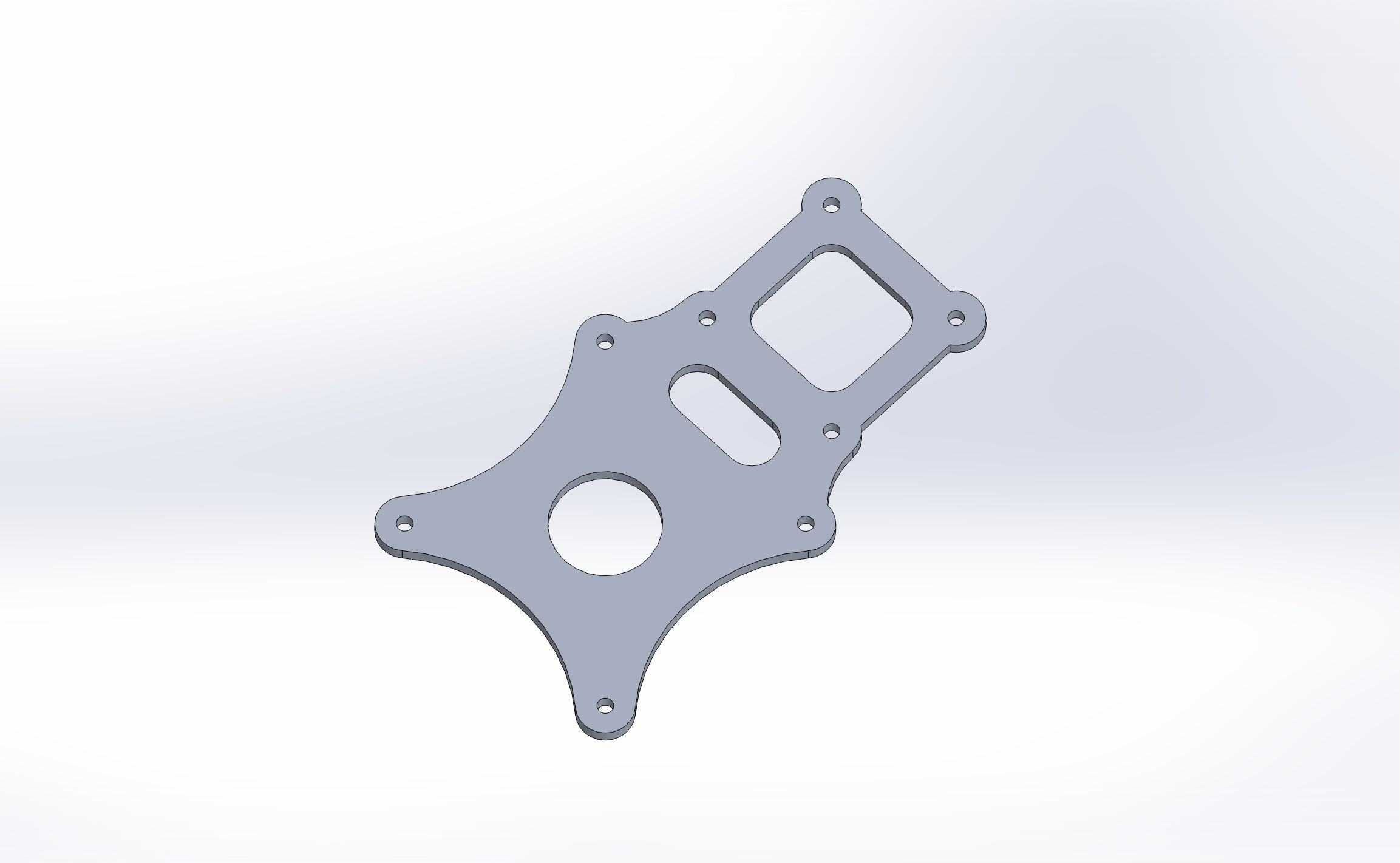

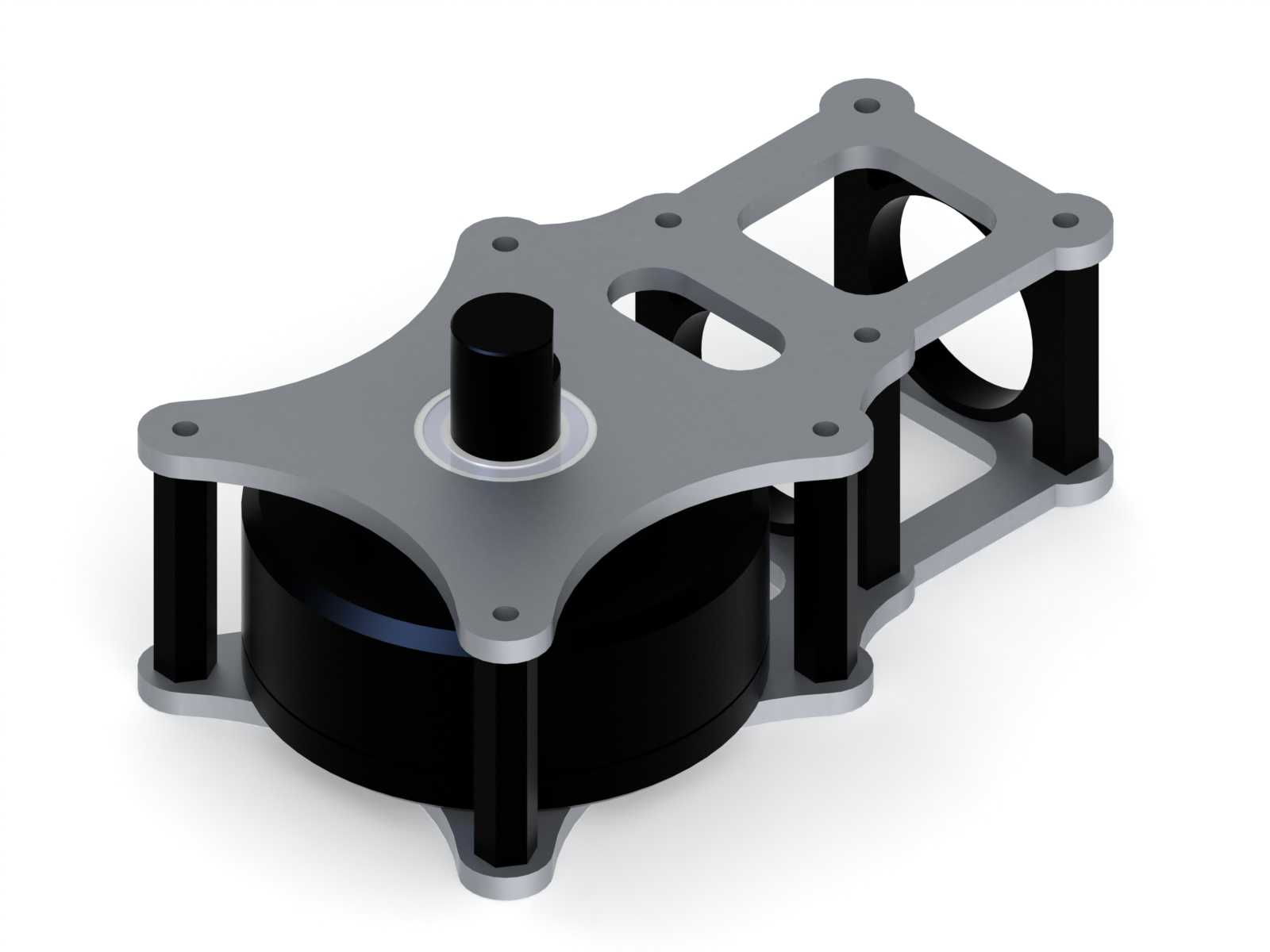

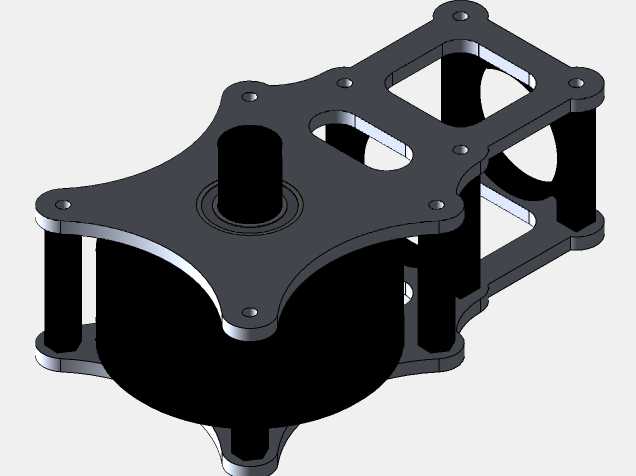

该组件为三轴摄像云台的偏航轴驱动承载结构，核心作用是承载摄像负载并完成偏航方向的角度调整，抵消飞行或移动过程中的横向偏转扰动，保障拍摄画面的水平稳定性，广泛适配小型航拍无人机、手持摄像稳定器、车载移动摄像支架等需要多轴姿态调整的影像采集场景。结构整体采用上下分层的框架式设计，上层为星型安装法兰，法兰面均匀分布6处沉头安装孔，孔位间距适配常规1/8英寸铝板的安装孔距，可直接通过螺栓固定上层的横滚轴支架组件，中心预留的轴孔与电机输出轴采用过盈配合定位，避免传动过程中出现轴系窜动。下层为电机容纳腔，四根等距分布的支撑柱连接上下法兰，支撑柱采用等截面圆柱设计，既保证框架的抗扭刚度，又预留了足够的走线空间，电机的动力线与信号线可从支撑柱间隙引出，避免走线干涉转动行程。框架中部开设两处异形镂空槽，在不降低结构强度的前提下大幅削减整体自重，适配移动载具对负载重量的严苛要求，同时镂空区域可作为电机散热的气流通道，长时间运行时能有效降低无刷电机的温升。设计过程中优先匹配常用的外转子无刷电机安装尺寸，腔体内部的限位台阶可直接承托电机定子端面，无需额外加装定位衬套，安装时仅需从底部穿入固定螺栓即可完成电机锁紧，装配工序简洁，后期维护更换电机时无需拆解整个云台轴系。安装边界方面，组件整体外轮廓为对称结构，最大外接圆直径适配两英寸标准云台机架的安装空间，底部法兰的安装孔位与常规云台减震球的固定孔距完全匹配，可直接挂载于飞行平台的减震板上，转动行程范围内无结构突出点，偏航轴360度连续转动时不会与周边的横滚、俯仰轴结构发生运动干涉。结构的受力路径经过优化，电机输出的扭矩直接通过上层法兰传递到负载端，支撑柱仅承受轴向压力与径向的倾覆力矩，避免了额外的传动环节带来的回程间隙，角度控制精度可满足专业摄像设备对姿态调整的响应要求。
