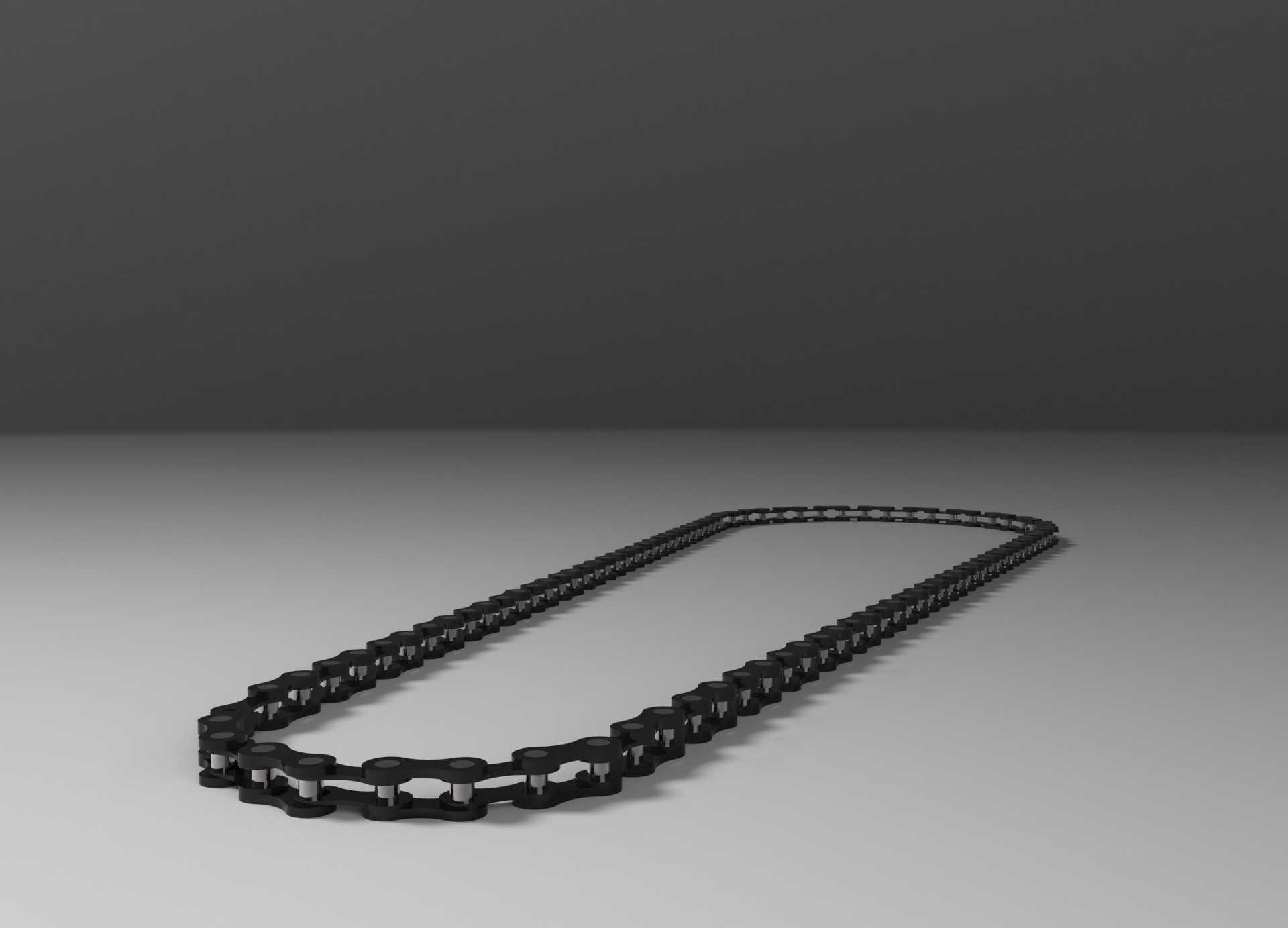

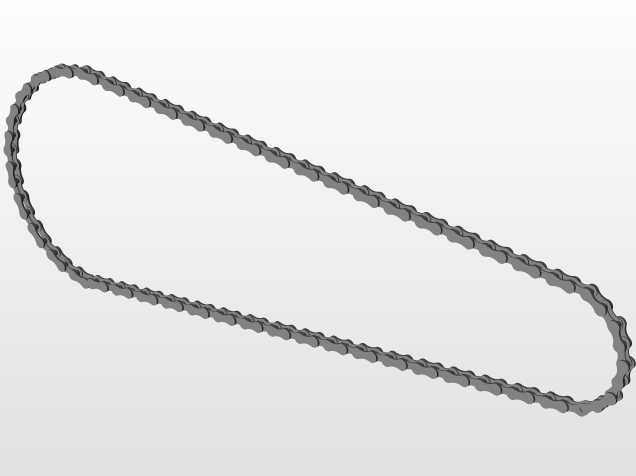

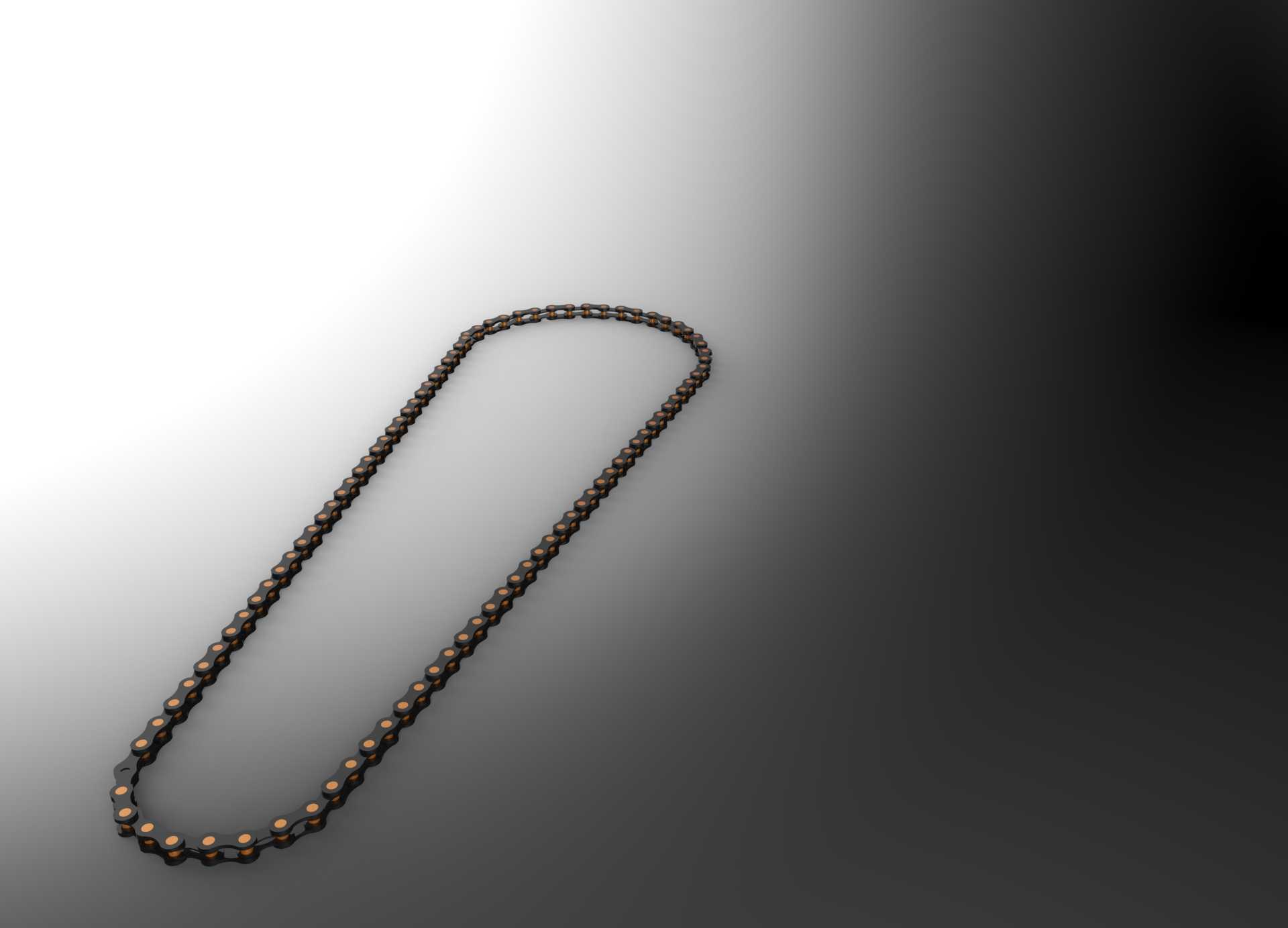

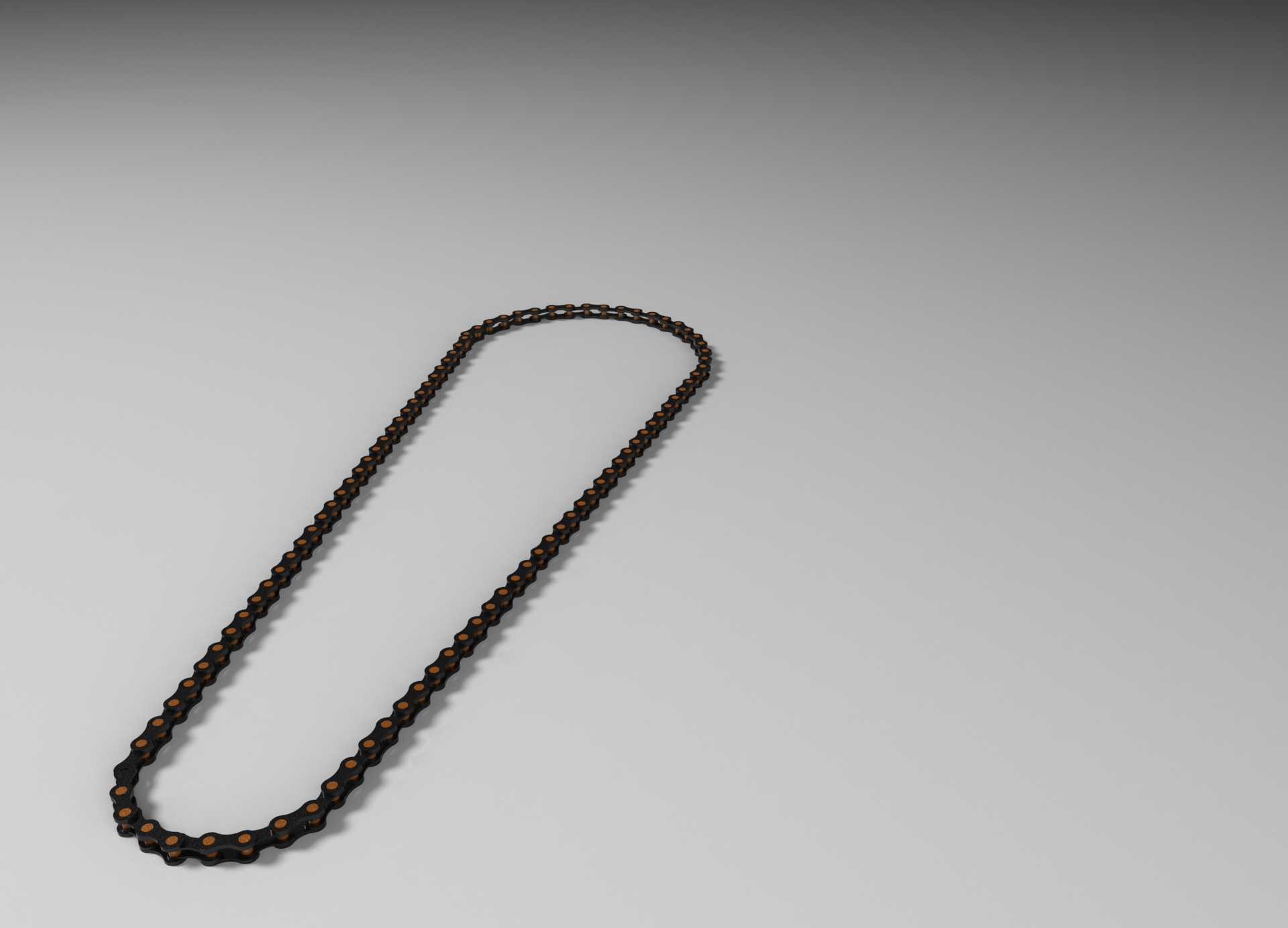

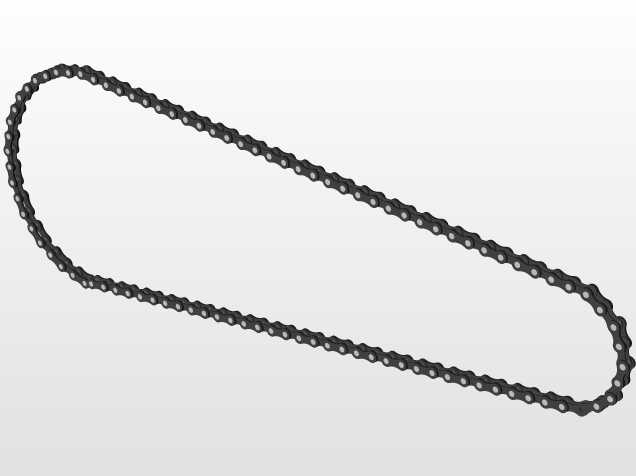

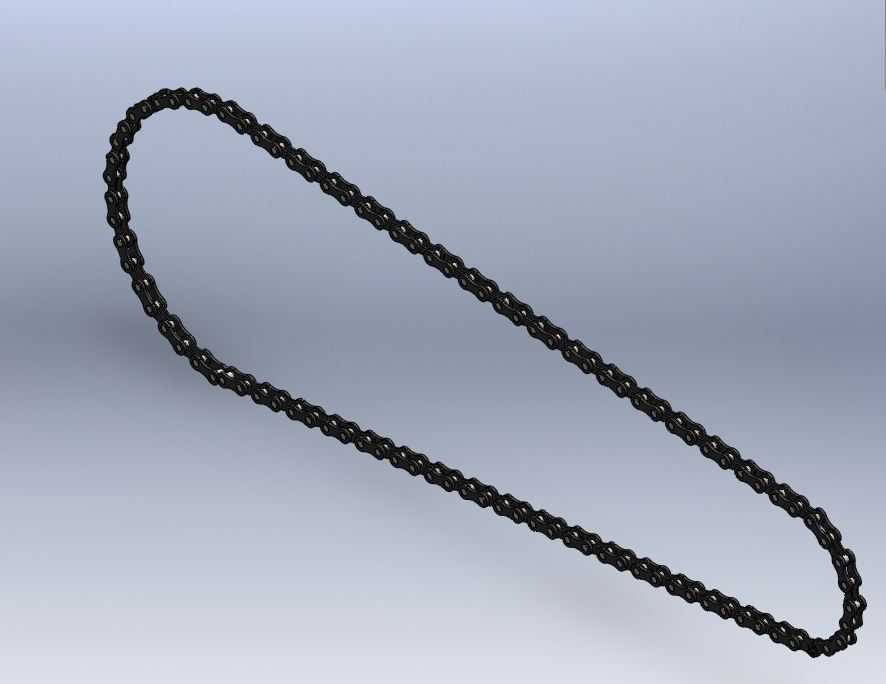

工业传动滚子链单零件化三维结构

在各类工业传动场景中，链条作为核心挠性传动部件，广泛应用于输送设备、动力传输机构、物流分拣线、农机传动系统等领域，相比带传动拥有更高的传动精度与负载能力，相比齿轮传动拥有更灵活的中心距适配性，可在多尘、油污、高低温等恶劣工况下长期稳定运行。本次设计的链条结构采用单零件建模逻辑，将连续排布的链节整合为单一特征实体，规避了多零件装配带来的配合冗余问题，在做设备整体装配干涉检查、运动仿真动画演示时，无需逐个定义链节间的铰接配合，可直接通过整体柔性约束模拟链条绕链轮转动的运动状态，大幅提升大装配体的运行效率。从结构特性来看，该链条采用标准滚子链结构逻辑，外链板与内链板采用等强度腰形轮廓，销轴与套筒的配合间隙控制在合理范围，既保证链节转动灵活性，又避免间隙过大导致的传动冲击与磨损。设计过程中优先考虑安装边界适配性，链节的节距、滚子外径、内节内宽等核心尺寸均参考通用传动链参数体系，可直接匹配对应规格的链轮齿形，无需额外做适配修改，在设备布局时，可根据两轴中心距直接调整链条整体长度，链段的弯曲半径完全贴合链轮分度圆参数，不会出现运动卡滞问题。在实际设备应用中，这类链条既可以作为动力传递部件连接电机输出端与执行机构，也可作为输送载体搭配附件承载工件完成工位间转运，单零件化的建模方式尤其适合方案设计阶段的快速布局，工程师无需花费大量时间拆分装配链节，可直接拖拽调整链道路径，快速验证不同中心距、不同张紧度下的传动布局合理性，同时模型保留了链板、滚子、销轴的所有细节特征，在做有限元受力分析时，可直接对整体模型赋予材料属性，快速获取链板应力分布、销轴剪切力等核心参数，为后续的零件细化设计、选型校核提供可靠的参考依据。设计时还充分考虑了链条的张紧调节余量，链段两端预留了适配张紧轮的安装空间，在实际设备维护中，可通过调整张紧轮位置补偿链条磨损后的伸长量，延长整套传动机构的使用寿命，避免频繁更换链条带来的运维成本提升。
