方形输出轴步进电机三维结构建模

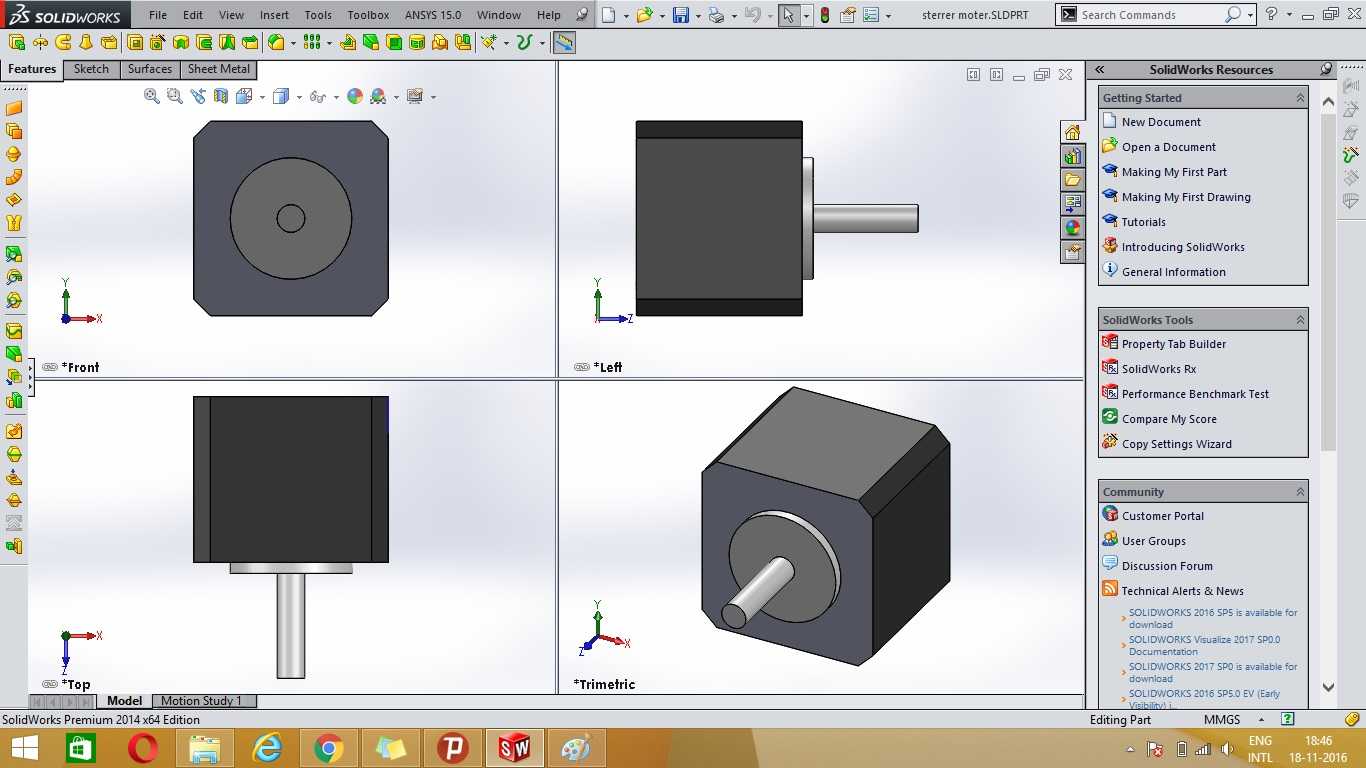

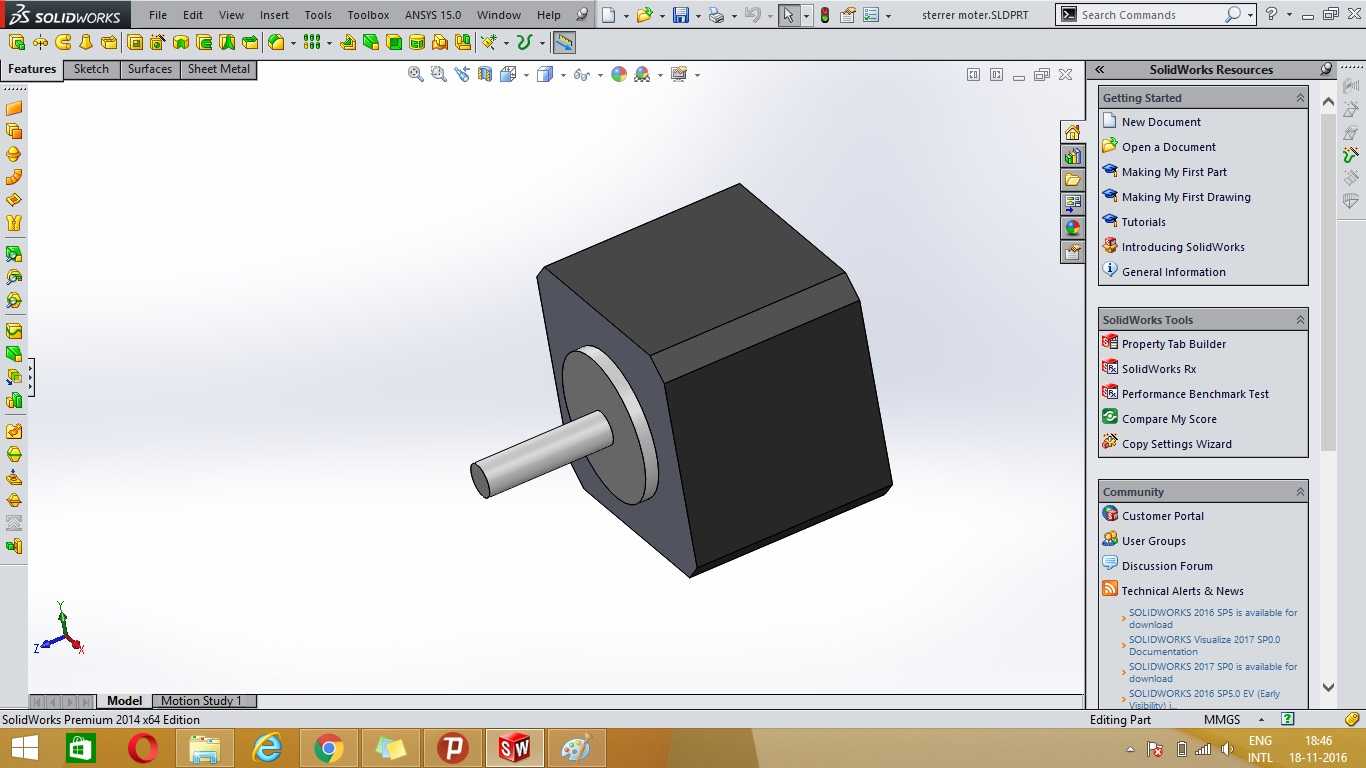

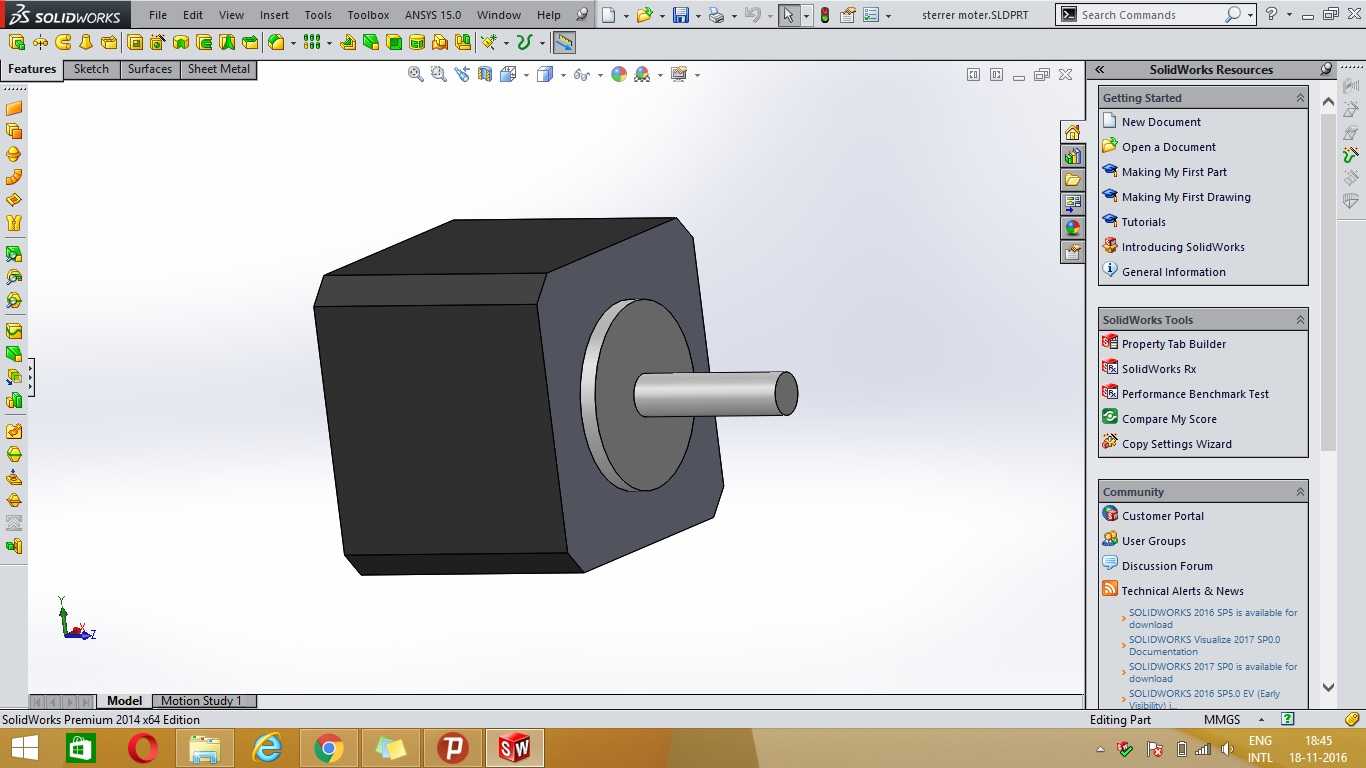

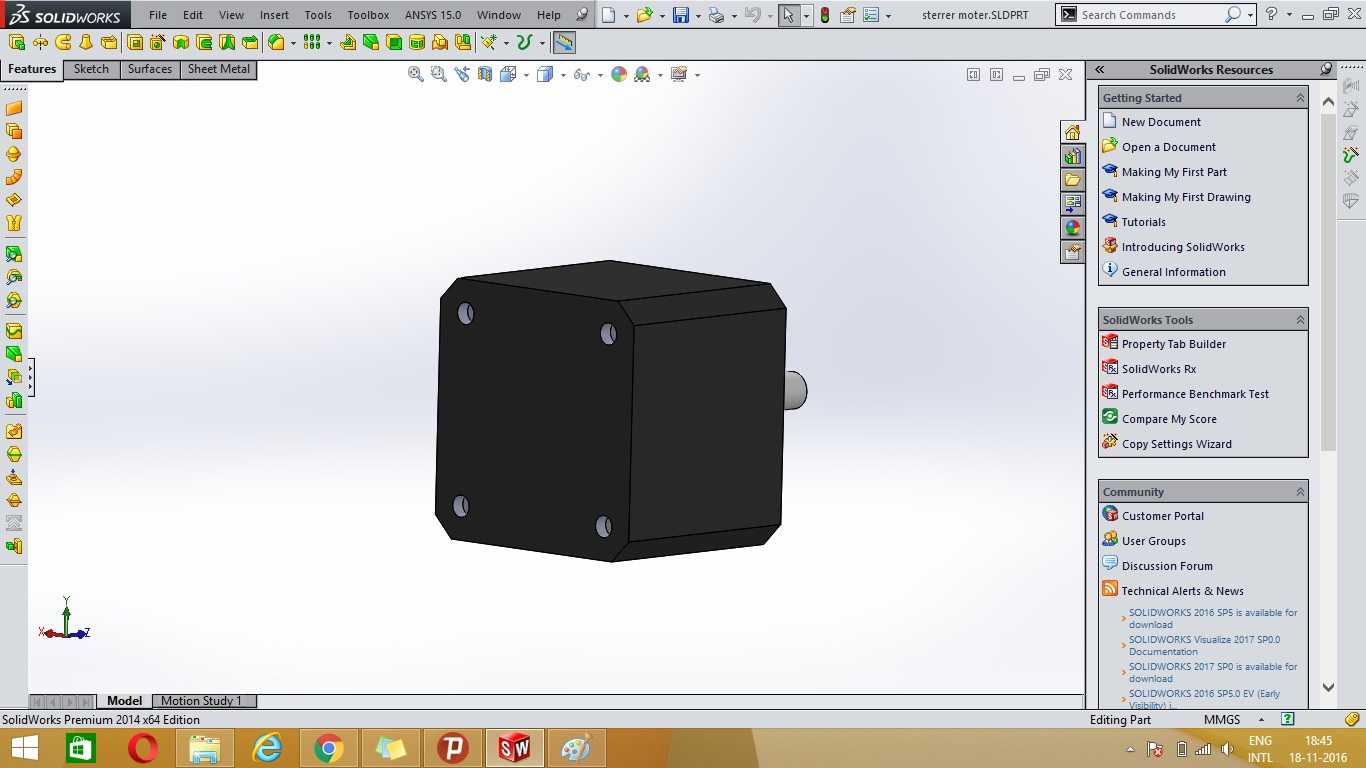

这款步进电机的三维建模，完全围绕小型自动化设备的实际安装与使用需求搭建，在做结构设计时，首先考虑的是桌面级自动化工位、小型3D打印设备、点胶工位、小型传送带驱动这类常见应用场景的安装限制，这类场景往往留给动力元件的安装空间十分紧凑，且对动力输出的定位精度有明确要求，不能出现传动间隙过大导致的走位偏差。模型还原了步进电机典型的方形机壳结构，这类方形外壳相比圆形机壳，在设备面板安装时能更好地贴合安装基准面，不需要额外做防转定位结构，直接通过机壳四角的安装孔即可完成固定，安装时的定位效率更高，也能避免电机运行过程中出现壳体转动的问题。输出轴采用单伸轴光轴设计，轴径与伸出长度匹配常规的联轴器安装尺寸，不管是搭配刚性联轴器连接滚珠丝杠，还是用同步轮做带传动，都能直接适配标准传动件的安装孔径，不需要额外做轴的二次加工。建模过程中特意还原了机壳的棱角过渡细节，没有做过度的圆角简化，因为实际选型安装时，机壳的对角尺寸是判断安装位是否干涉的关键参数，很多新手建模时容易把机壳边角做过大圆角，导致实际装配时出现边角与周边结构件干涉的问题。从功能特性来看，这类步进电机作为开环控制的执行元件，不需要额外的编码器反馈即可实现固定角度的步距转动，在低速大扭矩输出场景下的表现优于同尺寸的伺服电机，且成本更低，接线与驱动控制的门槛也更低，非常适合对成本敏感的小型自动化设备使用。模型的安装边界完全按照行业通用的安装尺寸规范搭建，机壳端面到输出轴轴端的距离、安装孔的孔位间距、输出轴的中心高度都符合常规42系列步进电机的通用尺寸标准，设计人员在做设备整体结构布局时，可以直接调用这个模型放入装配体，不需要反复核对安装尺寸，能有效缩短结构设计的周期。建模时也考虑到了电机本体的散热结构，机壳表面的细微拉伸纹理都做了还原，这类纹理是机壳挤压成型时自带的结构，能在一定程度上增加机壳的散热面积，避免电机长时间运行时出现过热丢步的问题。在做传动结构匹配时，这个模型的输出轴同轴度、机壳安装面的平面度都按照实际加工公差做了参考设定，装配时可以直接模拟联轴器的安装配合状态，检查是否存在轴与传动件不同心的问题，提前规避装配时的同轴度误差导致的电机轴磨损、运行噪音过大等问题。
