带保持架圆柱滚柱轴承实体建模

做传动结构设计时，滚柱轴承是绕不开的核心支承部件，不同于点接触的球轴承，这类线接触的滚柱结构能承受更大的径向载荷，在重载工况下的应用覆盖极广。从冶金设备的轧辊支承、矿山机械的破碎辊轴系，到普通机床的主轴支承、输送设备的辊筒转轴，甚至重型商用车的轮端支承，都能见到这类轴承的身影，它的核心作用是在轴与轴承座之间建立低摩擦的旋转副，把轴运转时的径向载荷平稳传递到机座结构上，同时约束轴的径向窜动，保证旋转精度。

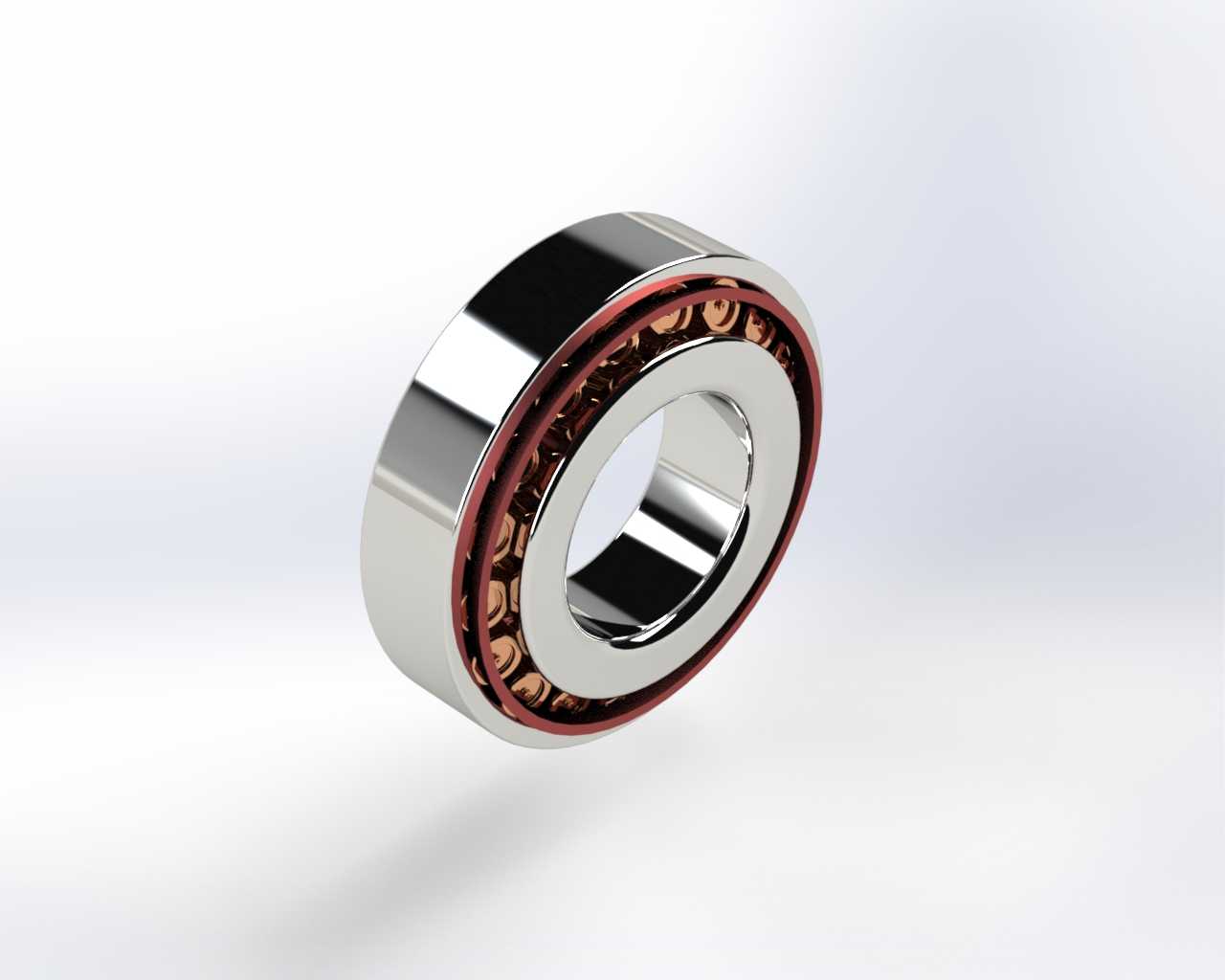

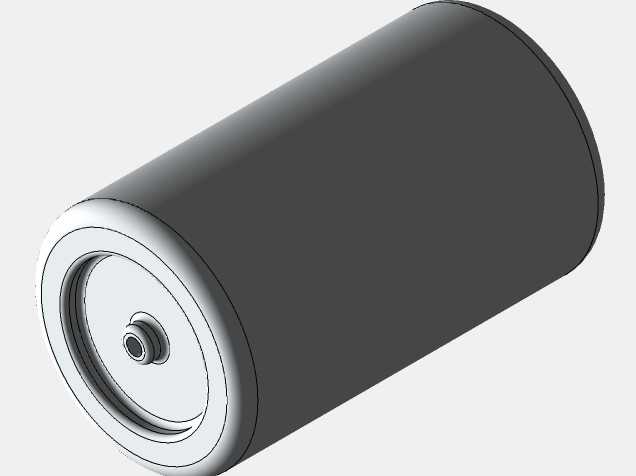

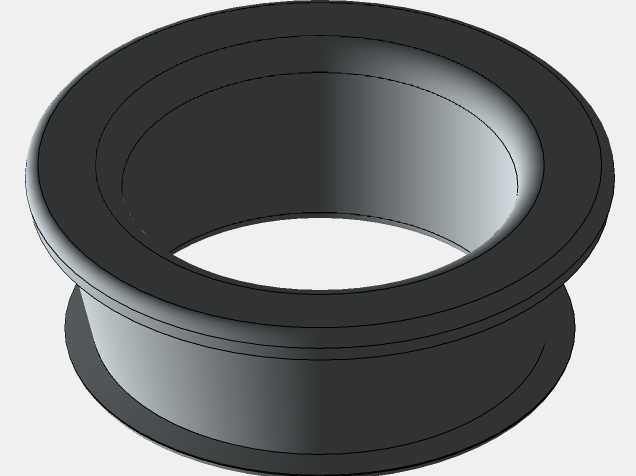

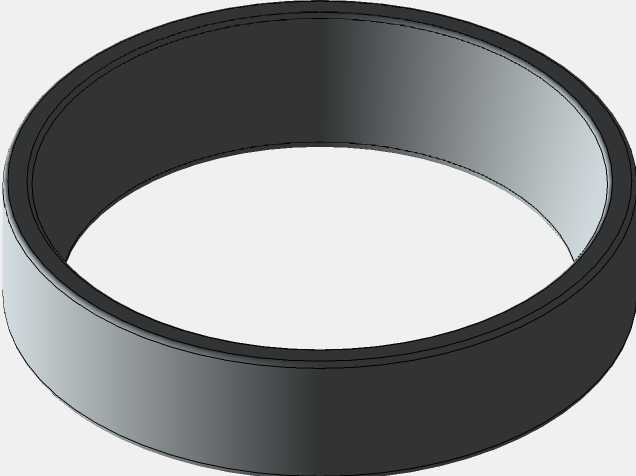

建模时首先要明确安装边界：轴承的外圈外径是和轴承座孔过盈配合的基准面，内圈内径是和转轴轴颈过盈配合的基准面，这两个配合面的圆柱度、同轴度公差直接决定安装后的运转精度，建模时要保证两个圆柱面的同轴度偏差控制在微米级，和实际加工要求匹配。滚柱作为核心承载元件，其圆柱面的轮廓度、母线修形量是设计重点，实际工程中滚柱两端会做微量的修缘处理，避免滚柱和套圈滚道接触时出现边缘应力集中，建模时不能直接做等直径的光圆柱，要把端部的修缘曲率做出来，还原真实的接触应力分布状态。

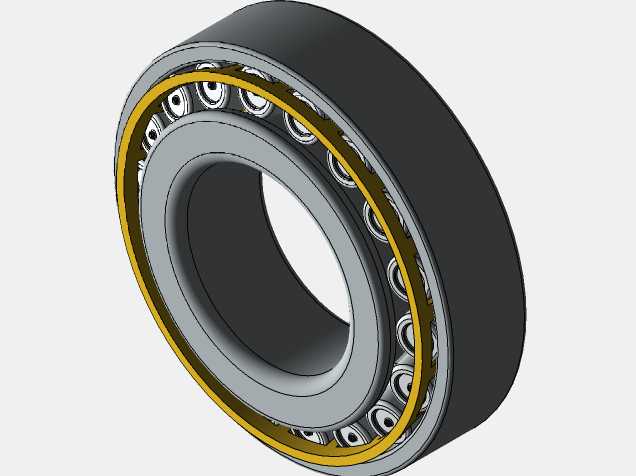

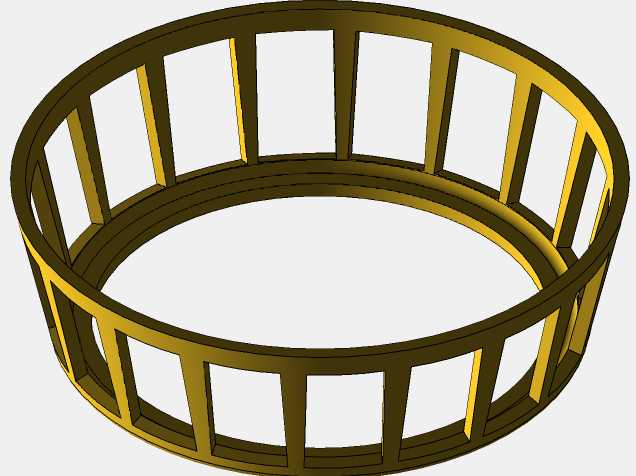

保持架的设计是建模的细节难点，图中的铜合金实体保持架需要均匀兜住每一颗滚柱，兜孔和滚柱之间要预留合理的间隙，既要保证滚柱能在兜孔内自由滚动，又不能间隙过大导致滚柱运转时出现歪斜，保持架的外径和外圈挡边之间、内径和内圈挡边之间也要预留合适的引导间隙，保证高速运转时保持架不会和套圈发生剐蹭。套圈两端的挡边结构除了轴向定位滚柱的作用，部分结构还能承受一定的单向轴向载荷，建模时要注意挡边和滚柱端面的接触间隙，还原真实的装配关系。

实际选型时，这类轴承的安装尺寸要和周边结构做匹配：轴肩的高度不能超过内圈的挡边高度，否则拆卸轴承时拉马无法勾住内圈端面；轴承座孔的台肩高度也不能超过外圈挡边高度，避免顶死外圈导致安装不到位。建模时要把这些安装避让空间做出来，给后续的装配干涉检查留足依据，同时滚柱的数量、直径、长度要和额定动载荷的计算值匹配，保证模型的参数和实际工程选型逻辑一致，不是单纯的外观复刻。
