VARTM工艺复合材料风叶结构设计

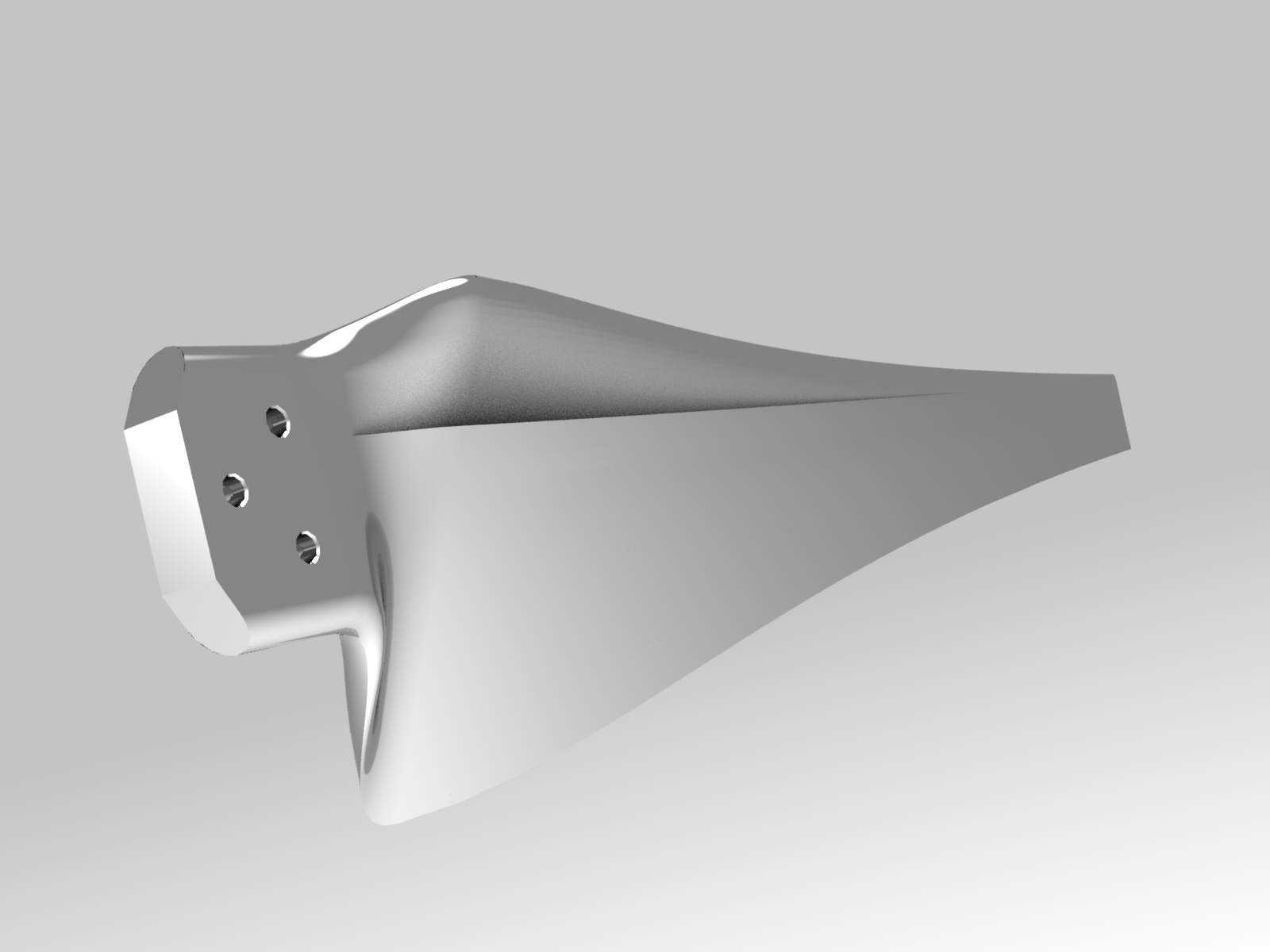

这款风叶面向复合材料成型生产场景，适配VARTM真空辅助树脂传递模塑工艺的量产需求，核心作用是作为风力做功的核心气动部件，将流体动能转化为机械能，可应用在小型通风设备、风力发电辅助装置、工业送风系统等场景中。从设计逻辑来看，首先要匹配给定的叶片气动外形，保证曲面的流线型精度，避免成型后出现气动效率损失，叶身从根部到尖部采用渐变的翼型截面，厚度逐步收窄，既保证气动性能，也兼顾复合材料铺层的成型可行性。模具采用蛤壳式对合结构，也就是上下模分模设计，分模线沿叶片叶身的最大轮廓线排布，避免出现倒扣结构导致脱模困难，模具材质选用铝材，一方面铝的导热性均衡，能适配VARTM工艺的树脂固化温度要求，缩短成型周期，另一方面铝材质的加工性能优异，可通过五轴铣削直接加工出高精度的模腔曲面，减少后续抛光工作量，同时铝模的重量比钢模轻很多，方便生产过程中的合模、开模、转运操作。安装端位于叶片根部，设计有三个均匀分布的安装孔，孔位的位置度公差控制在0.1mm以内，保证风叶安装到轮毂上之后的动平衡精度，避免运转过程中出现振动超标问题，根部的安装座做了加厚处理，抵消风叶运转时根部承受的最大弯曲应力，防止长期运转出现根部断裂故障。设计过程中需要重点考虑模腔的密封结构，在上下模的合模面预留密封槽，安装耐高温硅橡胶密封条，保证VARTM工艺抽真空时的模腔密封性，避免树脂渗漏或者真空度不足导致的复合材料件内部出现孔隙、干斑等缺陷。同时模腔表面需要做硬质阳极氧化处理，提高模具表面的耐磨性和脱模性能，减少脱模剂的使用频次，提升生产效率。叶身的曲面过渡全部采用G2连续设计，既保证气动外形的顺滑，也能让复合材料铺层时纤维布能够完全贴合模腔，不会出现纤维褶皱、架桥等问题，保证成型后风叶的结构强度一致性。在安装边界上，根部安装面的平面度公差控制在0.05mm，保证和轮毂安装面完全贴合，三个安装孔的轴线垂直于安装面，避免安装时出现螺栓受剪的额外应力，风叶的整体重心经过校准，设计时就将重心控制在安装轴线上，减少后续动平衡调试的去除量。
