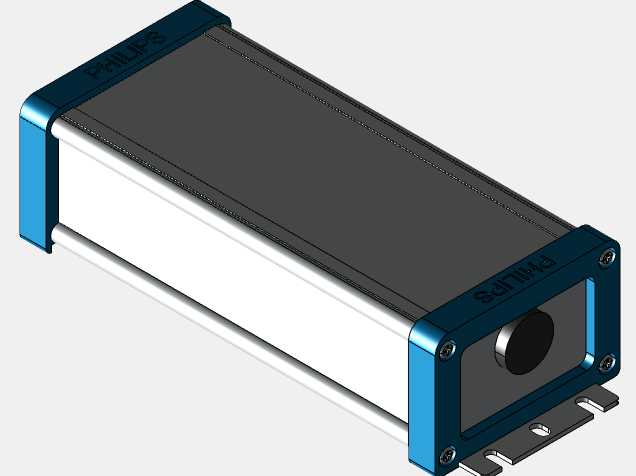

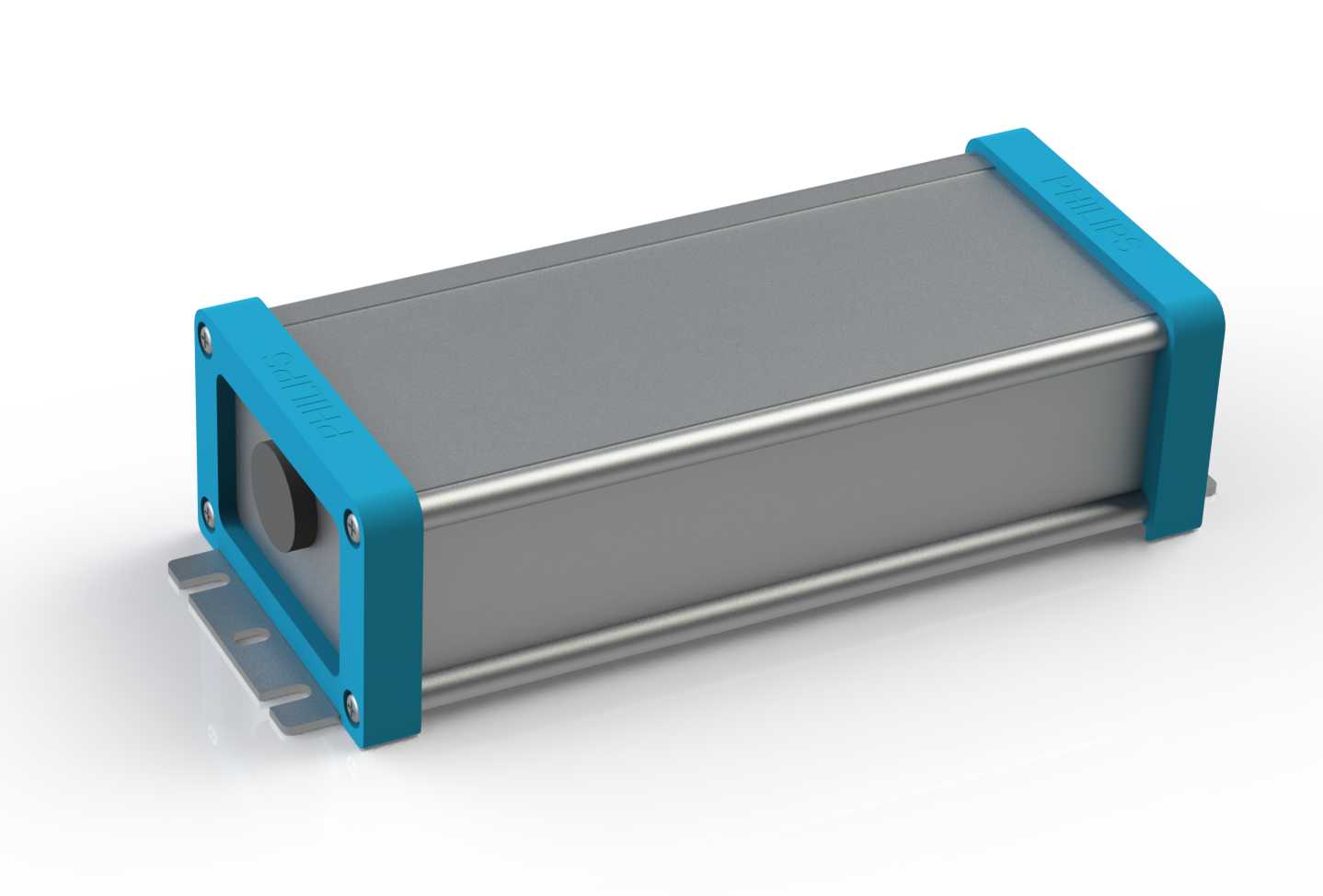

飞利浦Xitanium系列LED驱动电源三维结构

这款LED驱动装置主要面向工业照明、户外大功率LED灯具的供电适配场景，常见于厂区高顶灯、隧道照明模组、大型场馆投光灯的配套供电环节，核心作用是将市电交流输入转换为适配LED灯珠工作的稳定直流输出，同时具备过流、过压、过热保护逻辑，避免光源因供电波动出现光衰加速或直接烧毁的问题。从结构设计来看，整体采用长条形铝挤外壳搭配两端蓝色端盖的组合，铝壳本体自带散热鳍片的延展结构，无需额外加装散热附件即可满足150W功率等级下的持续工作散热需求，外壳表面做了阳极氧化处理，兼顾户外使用场景下的防腐蚀与绝缘性能。两端的蓝色端盖采用工程塑料注塑成型，通过四角的螺丝与铝壳主体锁紧，端盖与壳体衔接处预留了密封胶圈的安装槽位，可达到常规户外使用的防尘防水等级，输入端与输出端的接线孔位分别设置在两端端盖的中心位置，接线完成后可通过配套的防水格兰头锁紧线缆，避免水汽或粉尘进入壳体内部。安装结构上，壳体底部自带一体化成型的安装支脚，支脚上开有两个长圆形安装孔，可适配不同孔距的安装基面，安装时无需额外加装固定支架，直接通过螺丝将支脚锁附在灯具腔体或安装支架上即可，安装边界的预留空间仅需比壳体本体长宽各大出20mm即可完成接线与固定操作，不会占用过多灯具内部的布线空间。内部结构布局上，铝壳内腔预留了足够的元器件排布空间，整流桥、滤波电容、恒流控制芯片、功率管等核心元器件沿壳体长度方向依次排布，元器件与铝壳内壁之间贴有导热绝缘胶垫，可将工作时产生的热量快速传导到外壳上散出，端盖内侧预留了接线端子的固定位，强电输入与弱电输出的走线区域做了物理隔离，避免强弱电之间出现干扰影响驱动的工作稳定性。建模过程中还原了壳体的拔模角度、端盖的卡扣细节、安装支脚的圆角过渡，以及外壳表面的品牌标识蚀刻区域，所有配合面的公差预留都按照实际量产的装配要求设置，可直接用于灯具配套的结构干涉检查、安装模拟，也可作为照明产品设计时的标准件选型参考，帮助结构工程师在设计阶段就确认驱动装置的安装空间、接线走向，避免后期开模后出现装配干涉的问题。
