可调式水平关节连接锁紧机构

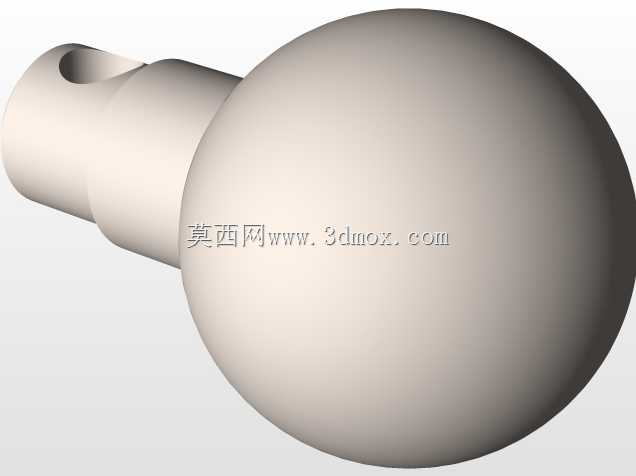

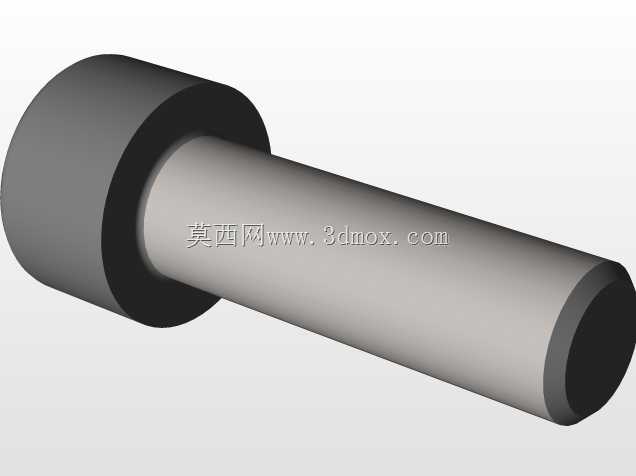

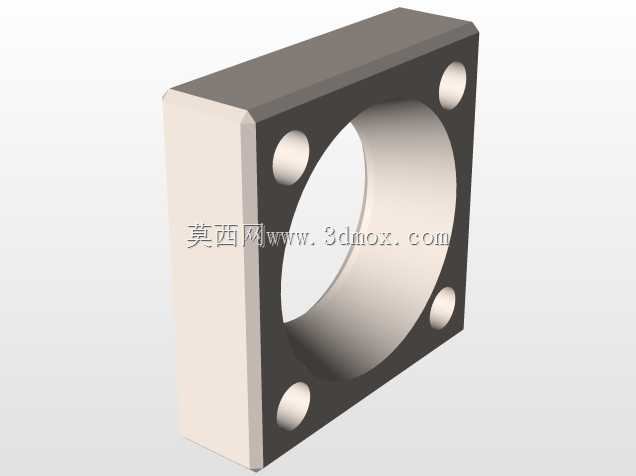

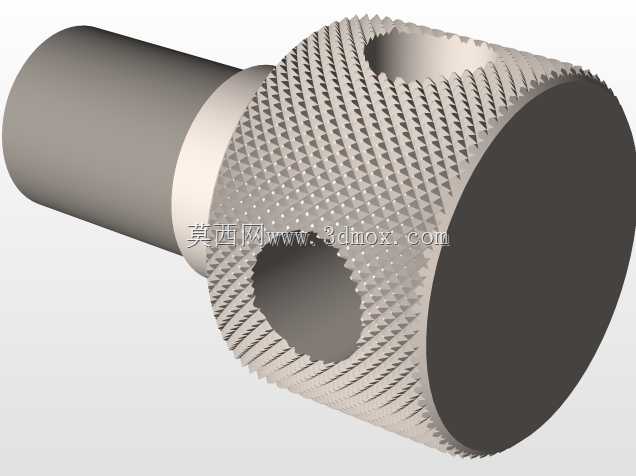

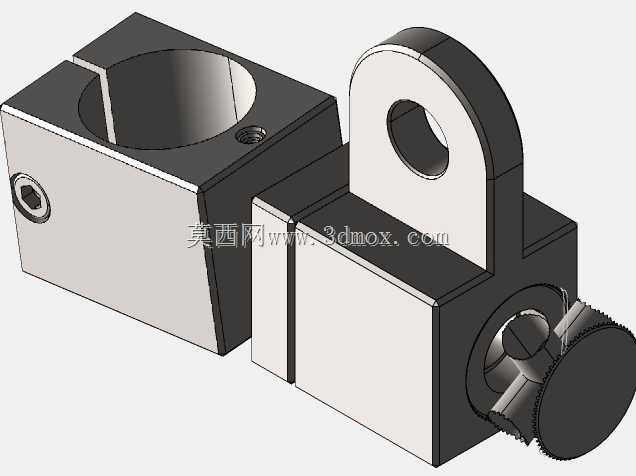

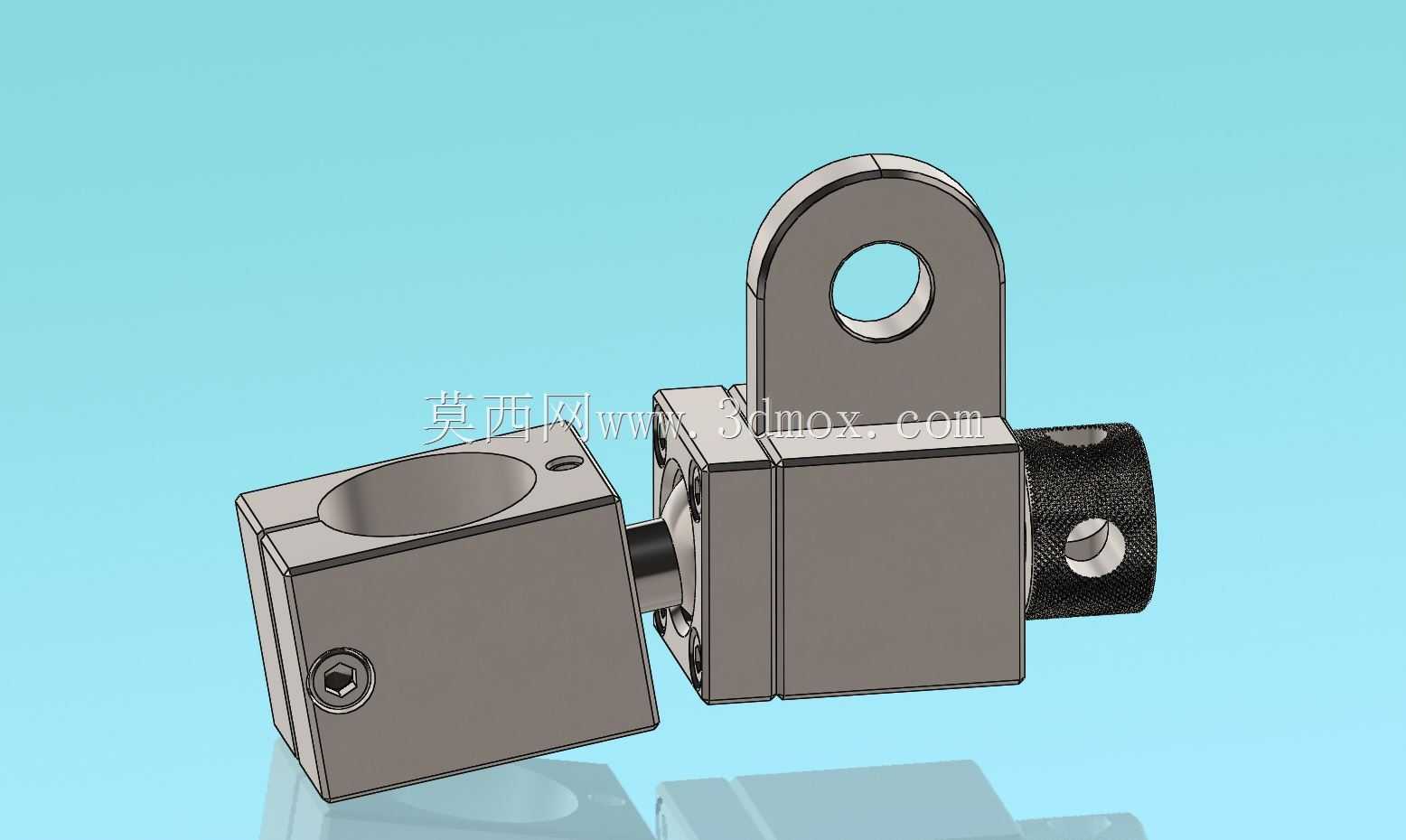

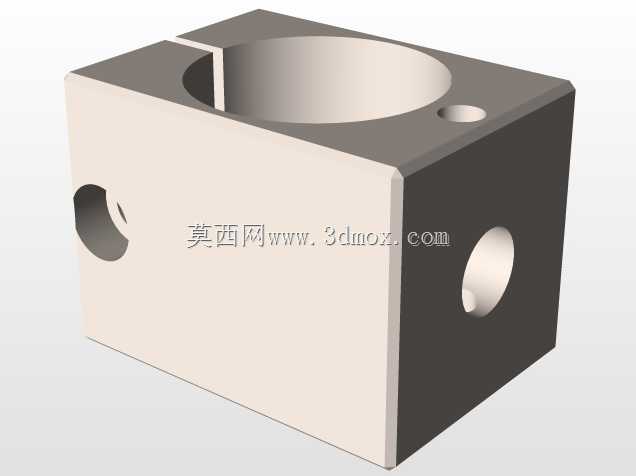

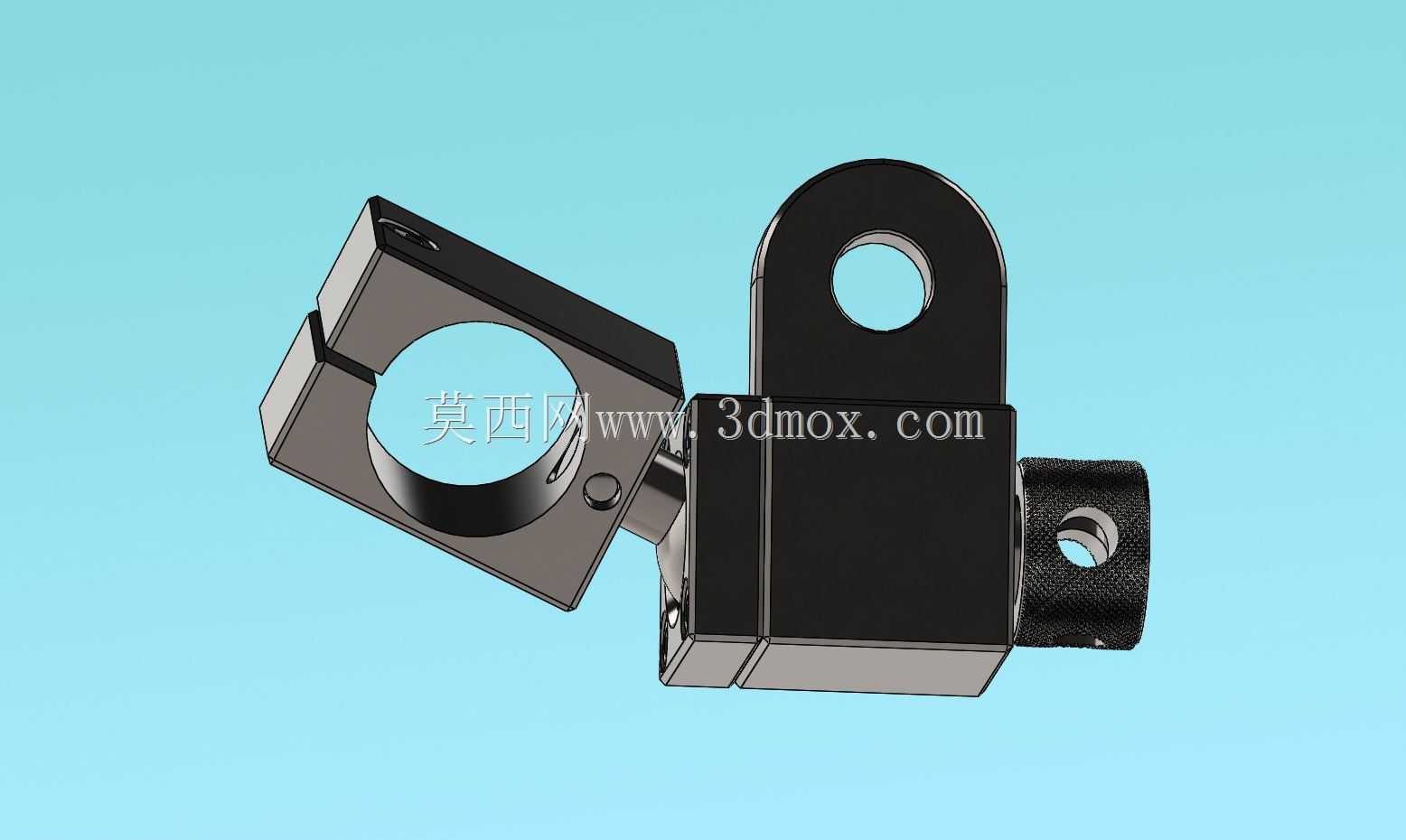

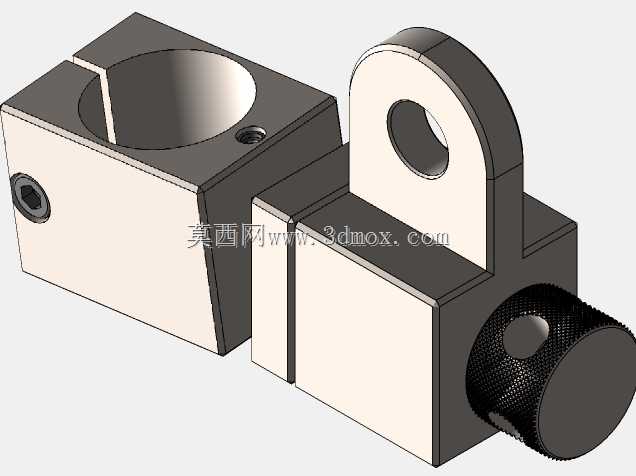

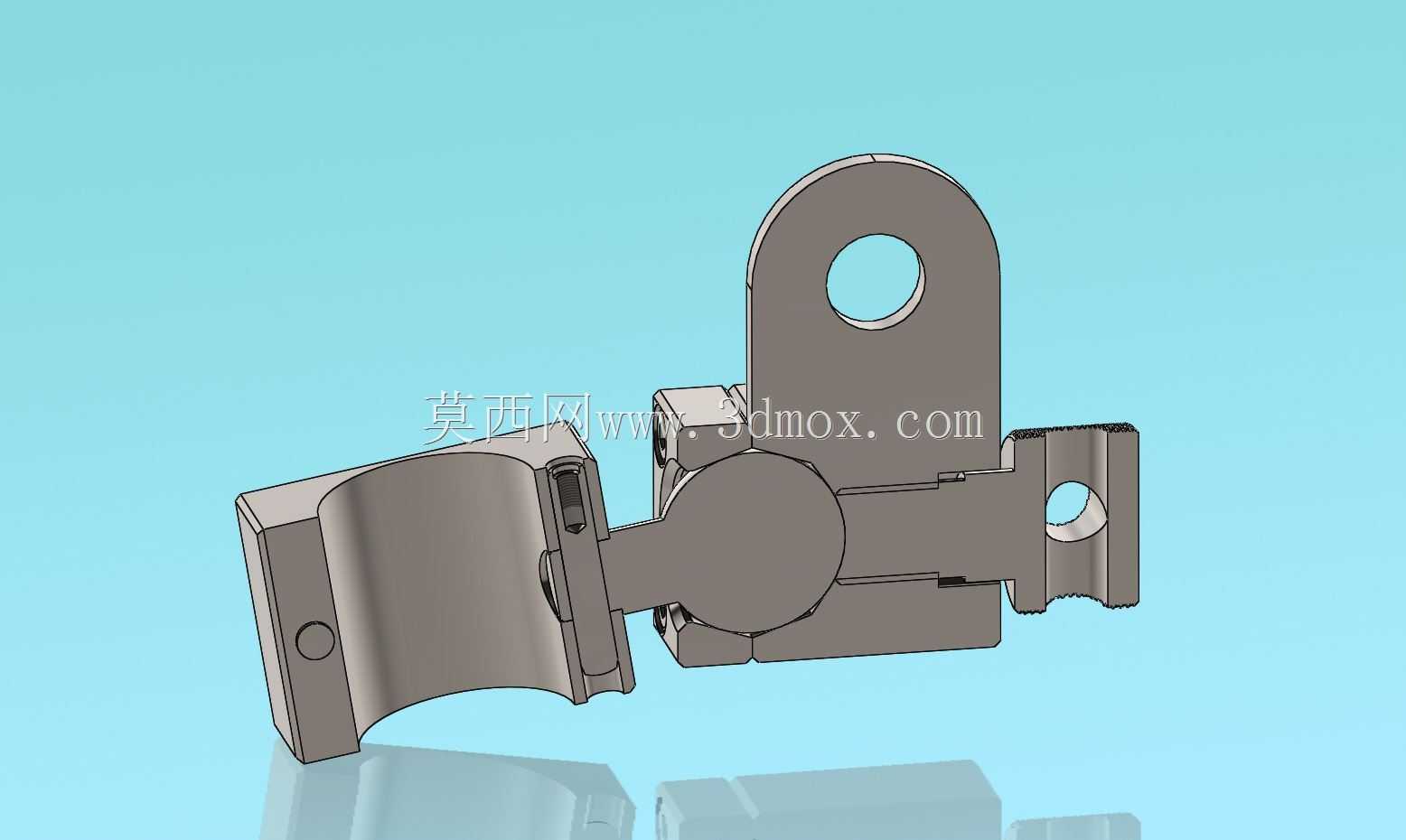

该铰接锁紧结构多用于需要实现杆件间角度调整后锁止的工装夹具、轻型自动化输送线旁侧挡停架、检测设备可调支架等场景，日常工况下可承担中低载荷的铰接定位需求，替代传统固定式焊接支架，大幅提升工位调整的灵活度。从结构功能来看，左侧开口夹座可直接套接在圆截面光轴上，通过侧面紧定螺钉实现夹座与光轴的抱紧固定，无需在光轴上额外加工定位孔或键槽，安装时不会破坏原有轴件的表面精度，适配常见的标准圆轴外径规格。中间铰接主体与夹座通过销轴连接，可绕销轴实现水平面内的角度回转，右侧带滚花的调节旋钮内置螺纹顶紧结构，当调整到目标角度后，旋紧旋钮即可通过顶紧力消除铰接副的配合间隙，实现角度位置的刚性锁止，避免设备运行过程中出现铰接位松晃偏移的问题。顶部带孔吊耳结构可用于挂载小型传感器、管线支架或者辅助定位挡块，拓展了整个机构的使用场景。设计过程中优先考虑了安装便捷性，整个机构无需拆解即可完成在光轴上的套装固定，铰接副的配合间隙控制在0.02mm以内，既保证回转调节时的顺畅度，又能在锁止后保证足够的连接刚性，避免出现角度窜动。夹座的开口宽度预留了足够的锁紧变形量，当抱紧光轴时，开口处的弹性变形可均匀包裹轴面，不会出现局部应力集中导致轴件表面压伤的问题。安装边界方面，夹座的轴向厚度控制在合理范围，不会占用光轴上过多的安装空间，铰接回转时的外轮廓不会与周边平行布置的其他杆件产生运动干涉，滚花旋钮的外径做了加大处理，操作人员无需借助扳手等工具，徒手即可完成锁止与松开操作，适配现场频繁调整角度的使用需求。铰接位的销轴采用耐磨钢材加工，表面做硬化处理，长期反复回转调节也不会出现过度磨损导致的间隙变大问题，整体结构没有冗余的复杂零件，后期维护时仅需定期清理铰接缝隙内的加工碎屑、灰尘，在销轴处涂抹少量润滑脂即可长期稳定运行。
