杠杆式自锁起重吊钩结构设计

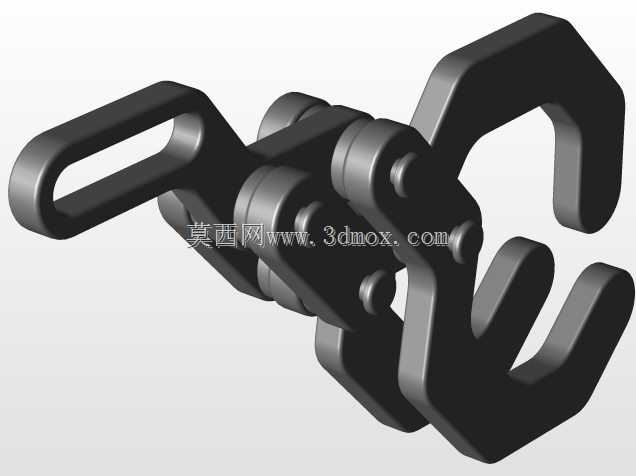

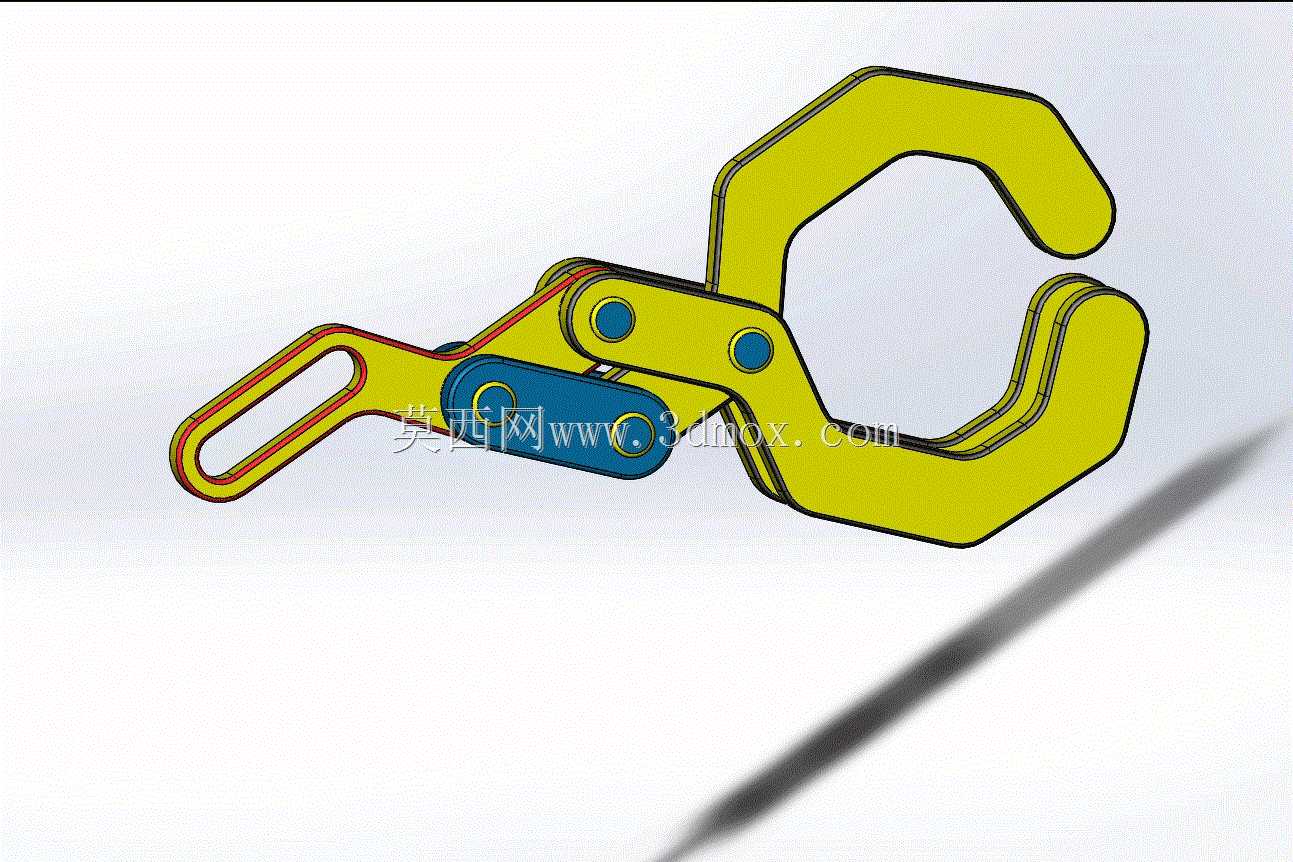

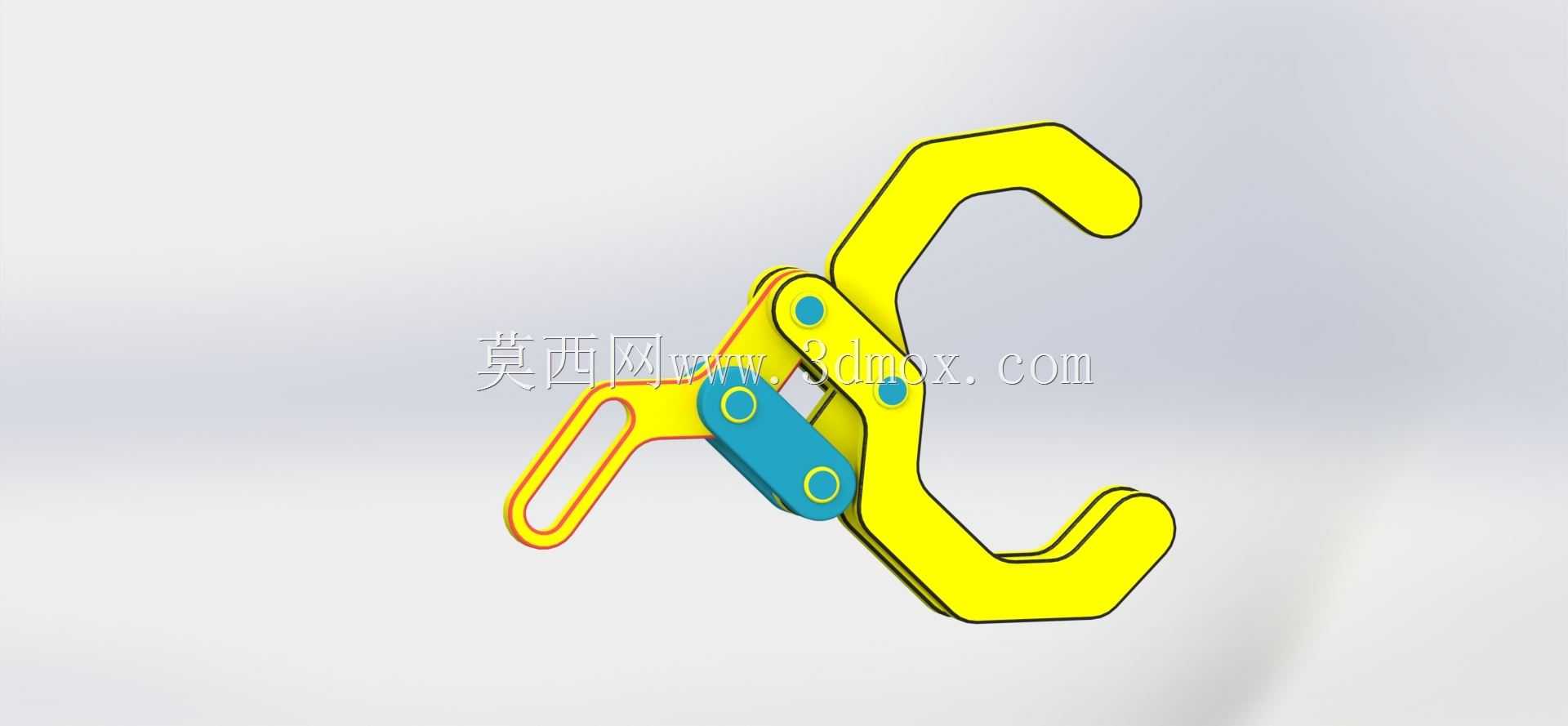

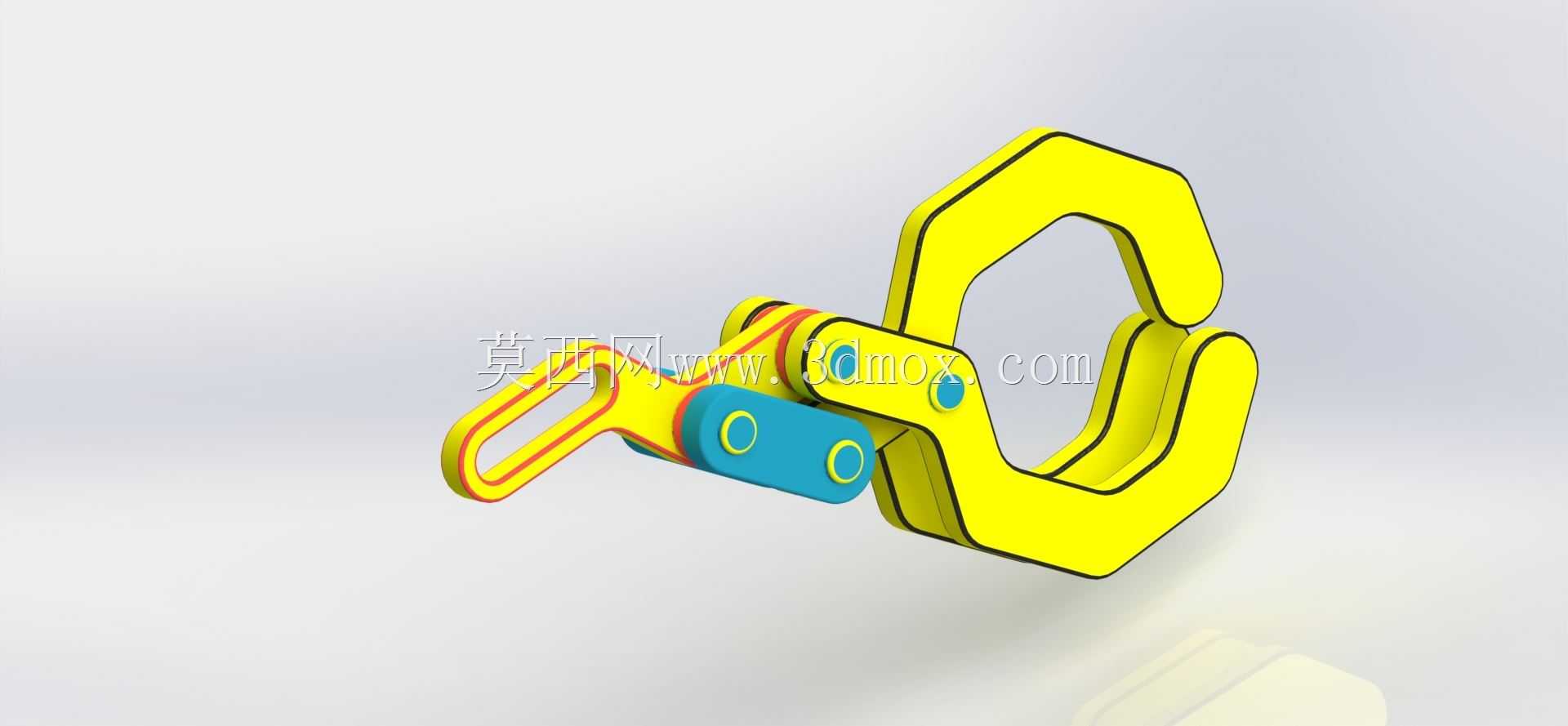

这款吊具的核心结构采用双C型钩体配合杠杆锁止组件，主要面向车间内工件周转、轻型物料吊装、生产线工位间转运等场景，适配桁吊、手动葫芦、小型悬臂吊等常规起重设备的末端挂载需求。从实际使用逻辑出发，设计时优先考虑了吊装作业中的防脱可靠性，摒弃了传统弹簧式防脱卡簧易疲劳失效的缺陷，通过连杆机构的死点位置实现锁止，当吊钩挂载重物后，钩体受向下拉力会带动锁止摆臂自动贴合钩口，无需人工额外操作锁扣即可完成闭合，避免作业人员因疏忽未挂牢防脱装置引发的脱钩风险。整体结构没有采用复杂的弹性零件，所有铰接点均采用销轴连接，日常维护仅需定期检查销轴磨损量与铰接处润滑状态即可，相比带弹簧复位的吊钩，在多粉尘、有切削液飞溅的机加工车间环境中适应性更强，不会出现弹簧卡滞、锈蚀导致防脱结构失效的问题。从安装边界来看，吊具上端的挂孔可直接匹配常规起重设备的吊钩卸扣，无需额外定制转接件，钩体开口尺寸经过适配，可兼容常见的吊装带、环形吊带、钢丝绳吊索的挂接，不会出现开口过窄导致吊索无法穿入、或是开口过大导致挂载后旷量过大的问题。结构设计上，锁止摆臂的操作端延伸出独立的扳动手柄，作业人员挂载或取下吊物时，仅需单手上扳手柄即可带动锁止摆臂抬起打开钩口，操作行程控制在单手握持可完成的范围内，无需借助额外工具，高空作业时单手即可完成挂载与摘取操作，降低作业人员的操作负荷。钩体的受力路径经过优化，拉力从下钩体传递到铰接销轴，再通过锁止连杆分散到上钩体的挂载点，整体受力均匀，没有明显的应力集中区域，所有转角处均做了圆弧过渡处理，避免长期受交变载荷出现应力开裂。在实际选型适配时，可根据额定挂载载荷调整钩体板材厚度与销轴直径，当前结构的铰接点间隙控制在合理范围，挂载后不会出现明显的晃动偏移，吊物起升过程中锁止结构不会因为吊物小幅摆动意外解锁，只有当吊物完全落地、钩体不受向下拉力时，才能扳动手柄打开锁止结构，从机械结构层面规避了误操作解锁的安全隐患。
