带滚轮支撑结构的可调式工业支架

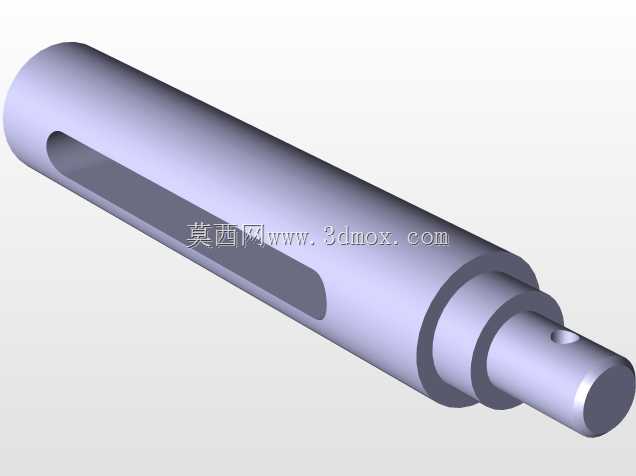

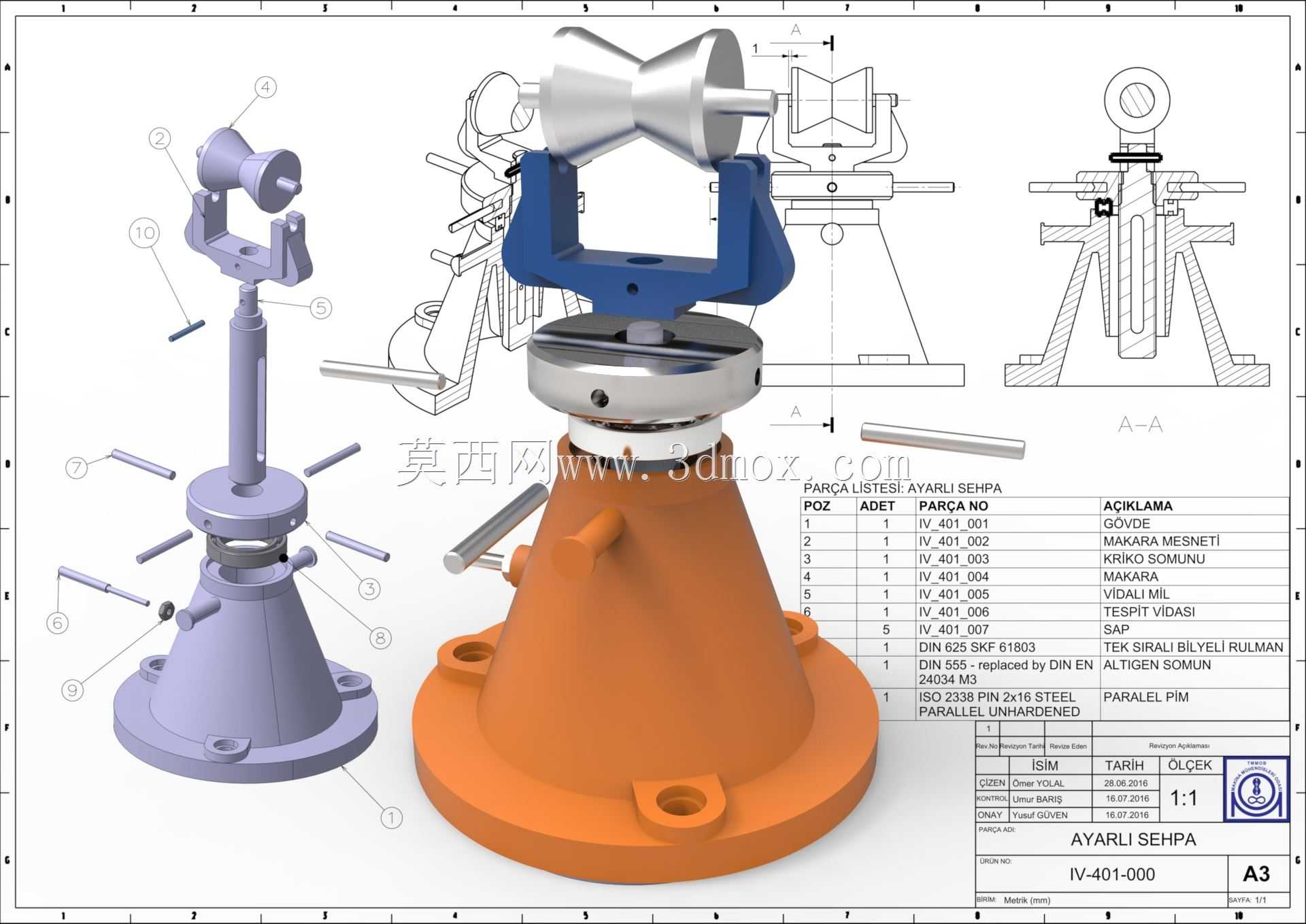

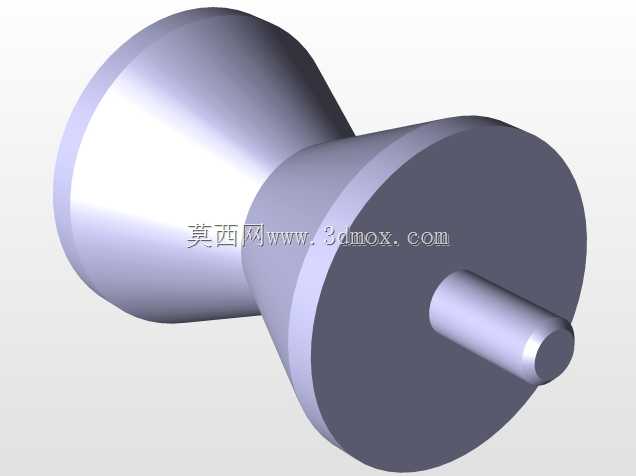

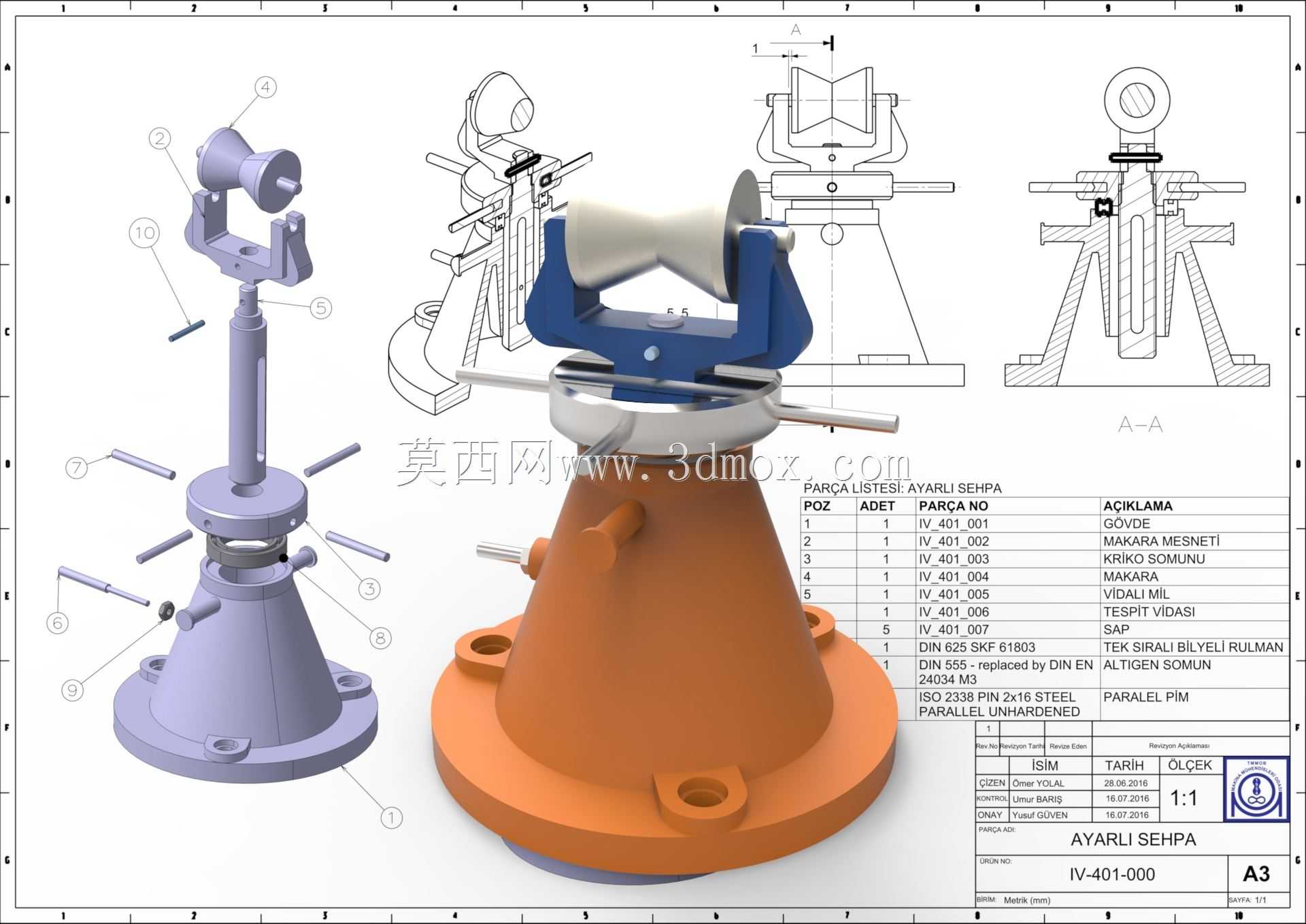

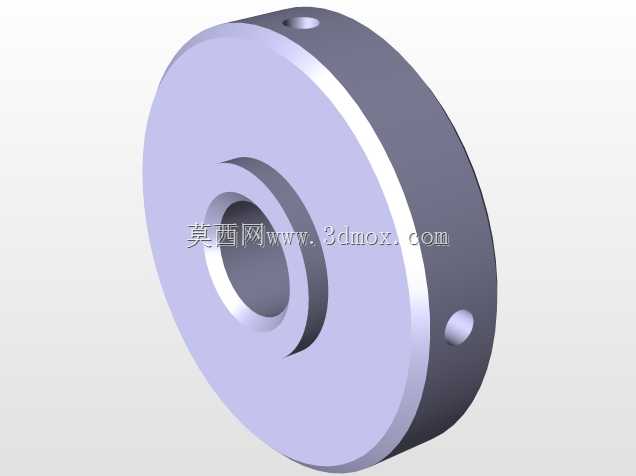

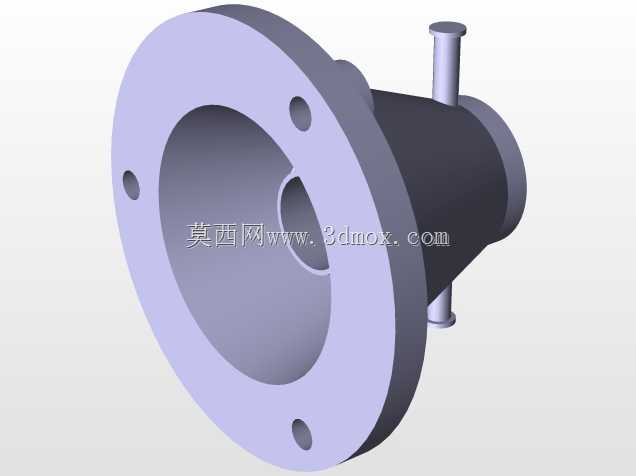

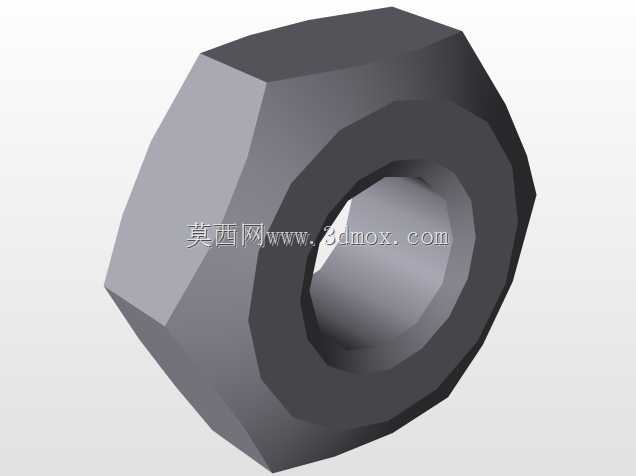

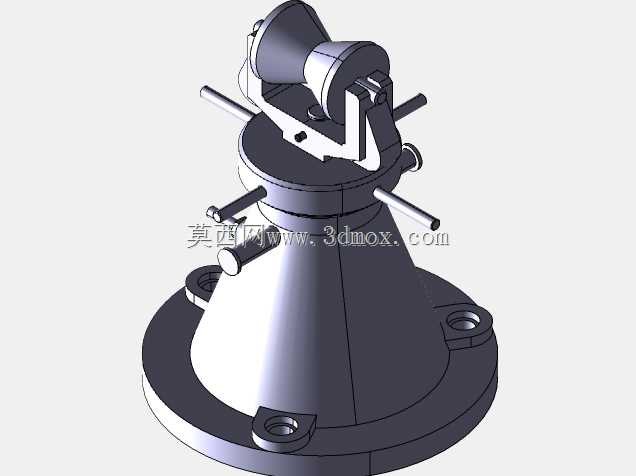

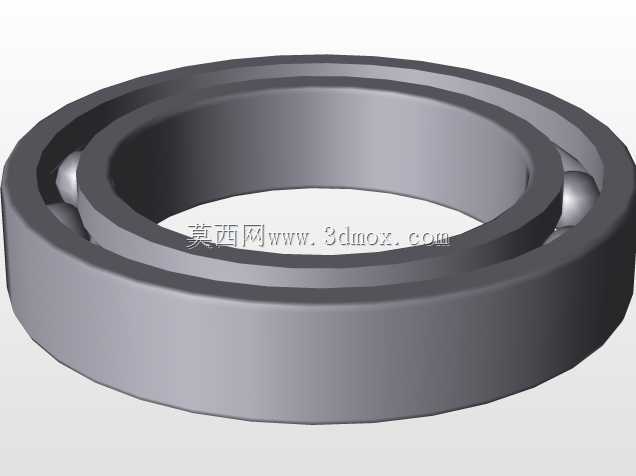

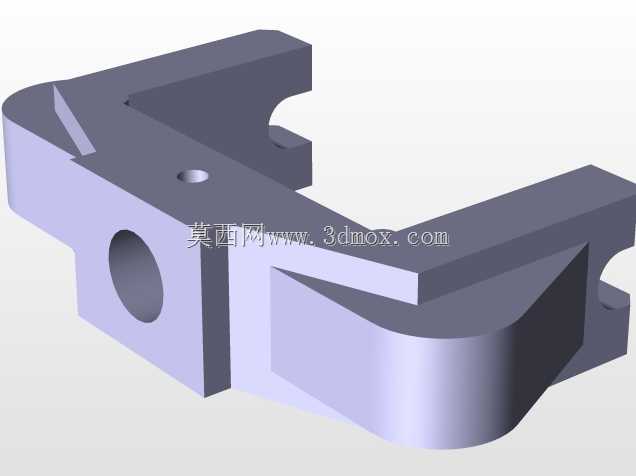

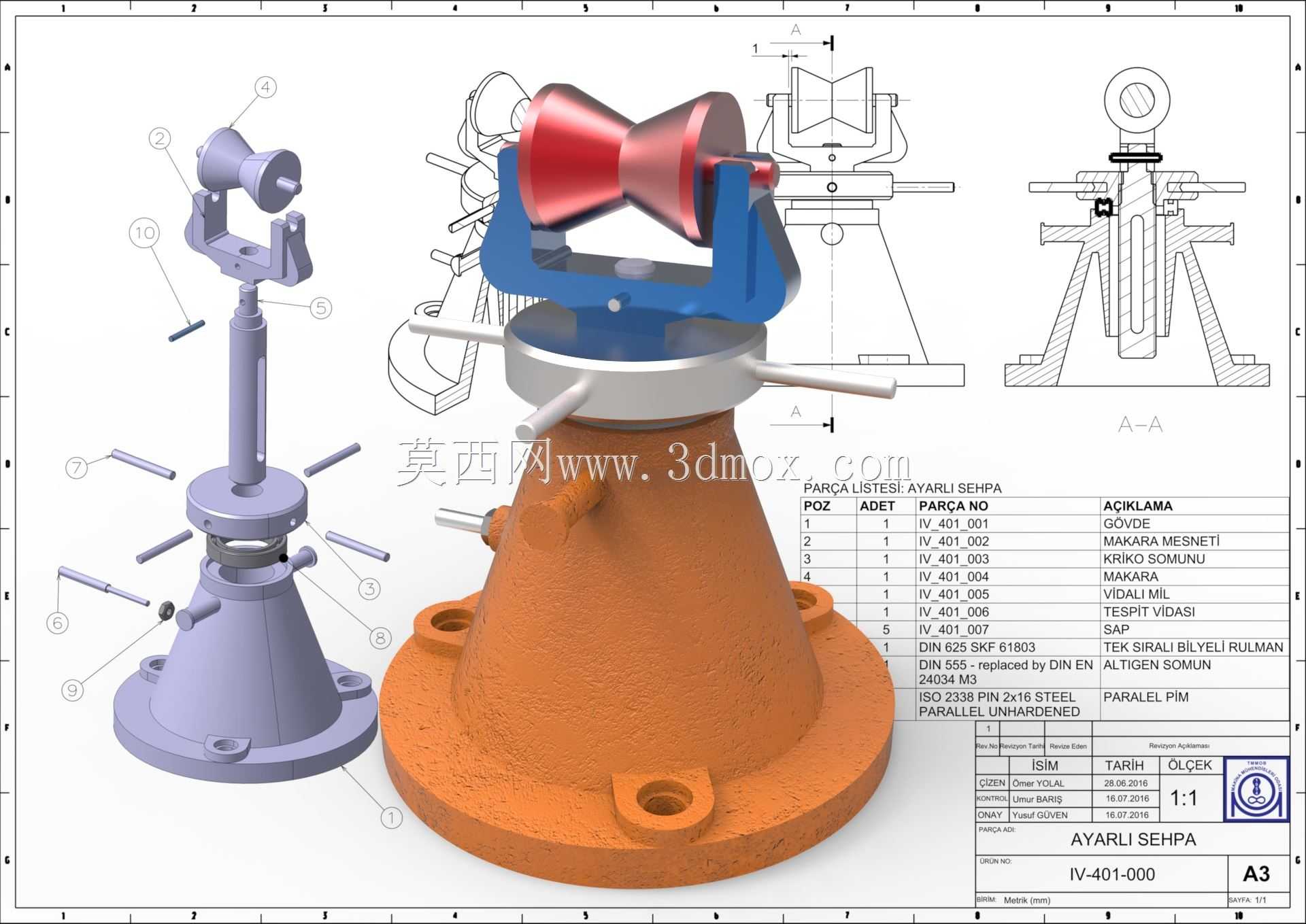

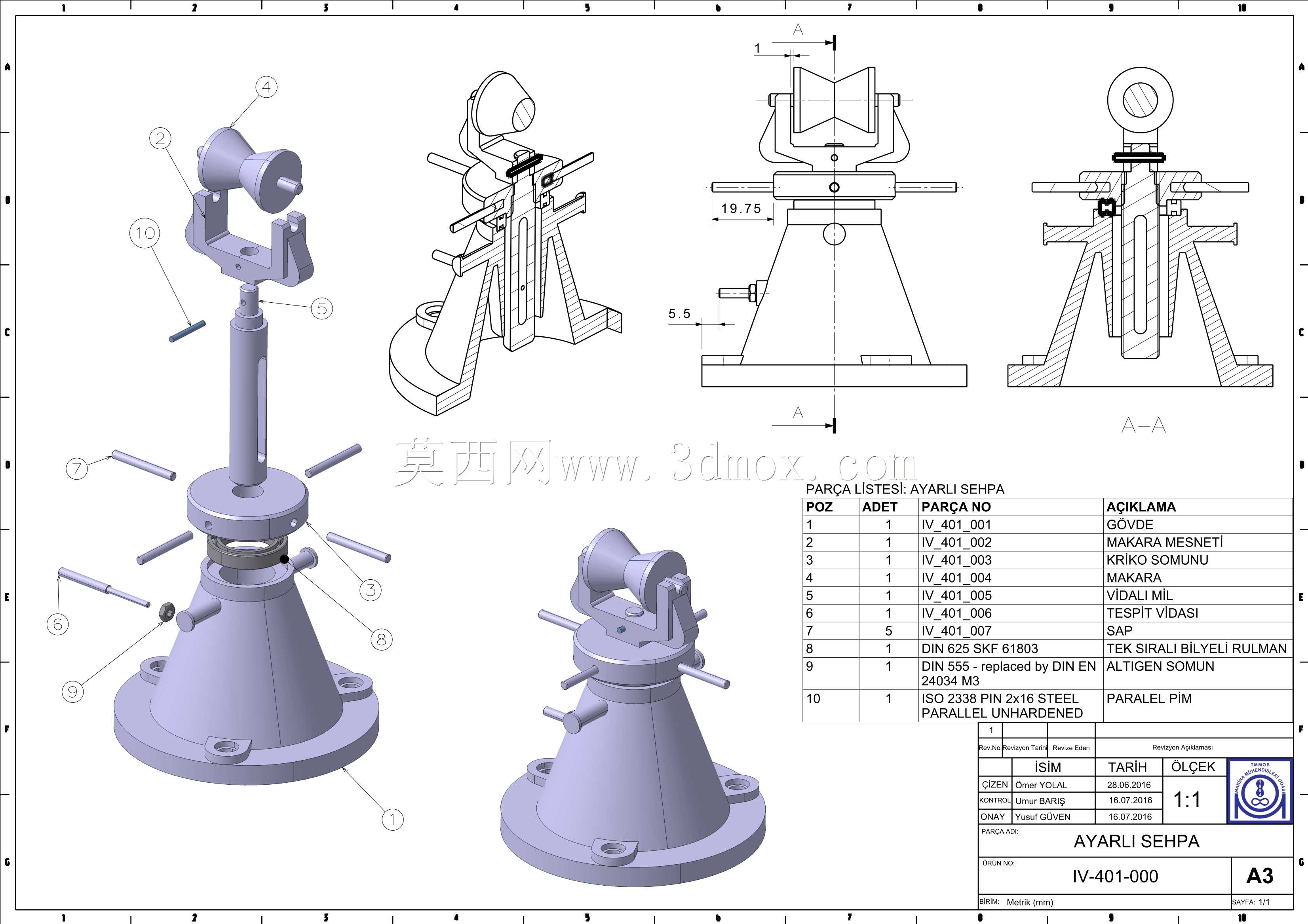

这类可调支架多应用在车间工件周转、检测工位临时支撑、小型部件装配定位场景中，核心作用是为轴类、筒类工件提供可灵活调整的支撑点位，适配不同规格工件的装夹、检测、修配需求，避免工件直接放置在工作台面产生磕碰，同时减少操作人员反复搬抬工件调整位置的劳动强度。从结构设计来看，底座采用带安装孔的锥台结构，锥台形态可以在降低整体重心的同时提升支撑稳定性，底座周向均布的操作杆用于驱动内部升降调节机构，无需额外工具即可手动完成高度调整，底座法兰上的安装孔可通过螺栓将支架整体固定在工作台、工装平台或者移动小车上，适配不同的工位布置需求。中部的升降立柱采用导套配合结构，升降行程内可实现无级高度定位，立柱与上部支撑头的连接部位设置角度锁紧结构，可根据工件的摆放倾角调整支撑头的俯仰角度，调整到位后通过侧部锁紧手柄完成固定，避免支撑过程中出现角度偏移。上部的支撑头采用双滚轮V型排布结构，两个对称布置的滚轮可对圆柱形工件形成自定心支撑，工件放置后可绕自身轴线灵活转动，方便操作人员对工件周向不同位置进行加工、检测或者装配作业，滚轮采用耐磨材质制作，长期与工件接触也不会出现明显磨损，同时避免刮伤工件表面。设计过程中需要重点考虑升降机构的自锁性能，确保承重状态下不会出现自行下滑的问题，同时滚轮的间距需要适配常见的工件直径范围，兼顾小直径轴类件与大直径筒类件的支撑需求，底座的安装孔位尺寸需要匹配标准工装平台的T型槽间距，降低现场安装的适配难度。整体结构没有复杂的传动部件，日常维护仅需定期在升降导柱、滚轮转轴位置加注润滑脂即可，可在常规机加工车间、装配车间的环境下长期使用，支撑承重范围覆盖多数小型工业零部件的作业需求，角度调节范围可满足多数倾斜工位的支撑要求，安装边界可根据现场工位需求选择固定式安装或者移动式放置，灵活适配不同的生产作业场景。
