六角螺母冲裁冲压模具结构设计

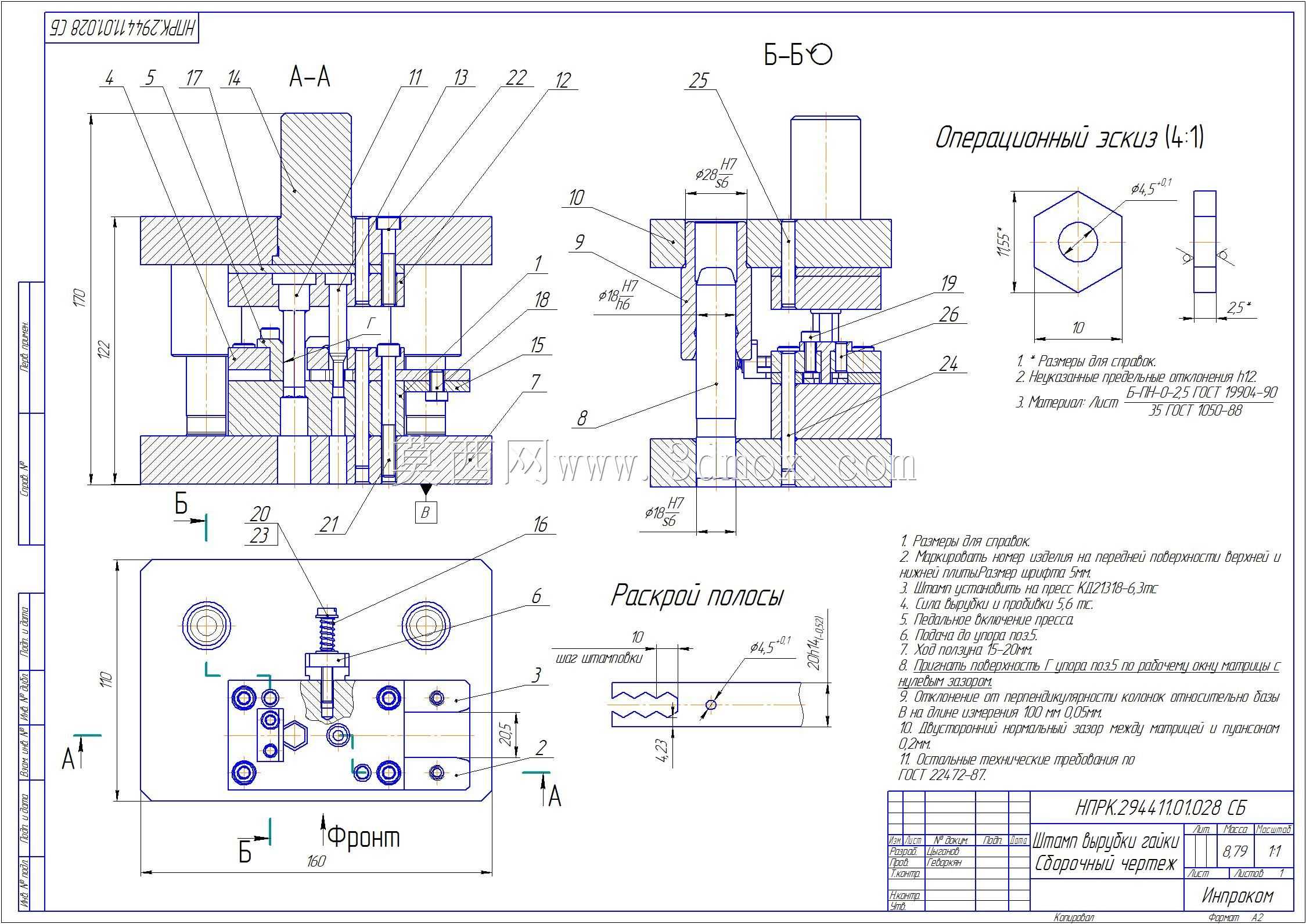

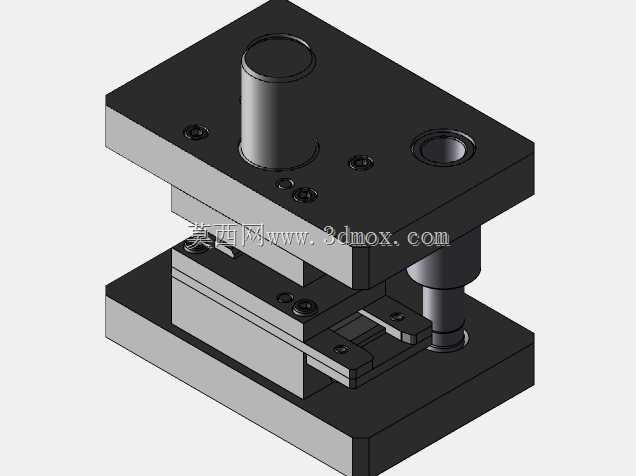

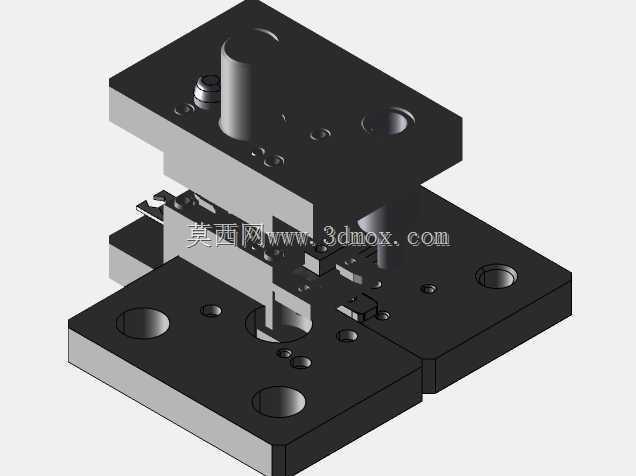

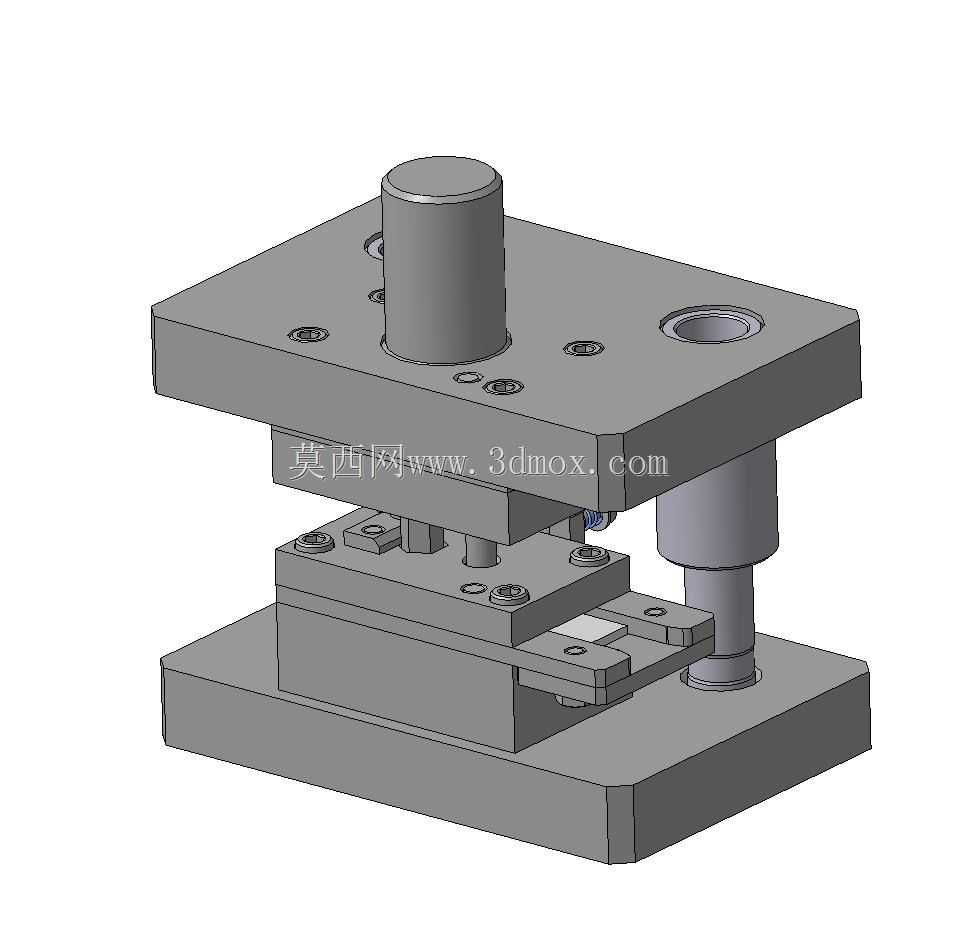

这套冲裁结构针对标准六角螺母的平板坯料落料工序设计，适配常规中小吨位开式压力机的安装接口，可直接嵌入现有紧固件量产冲压线完成单工序落料作业，也可搭配后续冲孔、攻丝工位组成连续冲压单元，覆盖紧固件加工车间中小批量六角螺母的坯料制备需求，能有效替代传统铣削、切割下料的低效率加工方式，提升坯料尺寸一致性。整套模具采用顺装式复合冲裁的结构逻辑，上模部分通过模柄与压力机滑块刚性连接，凸模通过固定板与上模座锁固，卸料板依托弹性元件提供压料力，冲裁过程中先压紧条料再完成剪切，避免条料翘曲变形；下模部分的凹模通过内六角螺钉与销钉固定在下模座上，定位销针对条料的侧边与送进步距做精准限位，每次送料后条料位置偏差可控制在0.1mm以内，保证落料后六角坯料的形位公差符合后续冷镦或车削加工的基准要求。从安装边界来看，上下模座的安装孔位间距适配常见16吨到25吨开式压力机的工作台T型槽布局，闭合高度匹配常规压力机的滑块调节行程，无需额外改装设备即可完成装夹调试。模具的工作零件采用合金工具钢材质设计，刃口部位预留了合理的磨削余量，日常生产中刃口磨损后可通过拆卸固定板、修磨刃口端面快速恢复冲裁精度，无需整体更换核心零件，降低长期生产的维护成本。条料排样阶段针对六角螺母的外形特征做了错位排布设计，尽可能缩小搭边值，在保证条料送进刚度的前提下提升材料利用率，减少边角料的产生。冲裁完成后，落料成品通过下模的漏料孔直接落入压力机下方的收料盒，剪切产生的废料则通过卸料板的刮料作用从凸模表面剥离，沿模具斜面滑入废料收集槽，无需人工频繁清理作业面，适配连续化生产的节拍要求。结构中还设置了对称布置的导柱导套组件，合模过程中提供精准的导向约束，避免上下模错刃导致的啃模问题，即便在压力机滑块存在小幅精度偏差的情况下，也能保证凸凹模的冲裁间隙均匀分布，延长刃口的使用寿命，冲裁后的坯料断面平整，毛刺高度控制在五金件通用公差允许范围内，无需额外去毛刺工序即可流入下一道加工环节。
