台式管虎钳夹紧工装结构设计

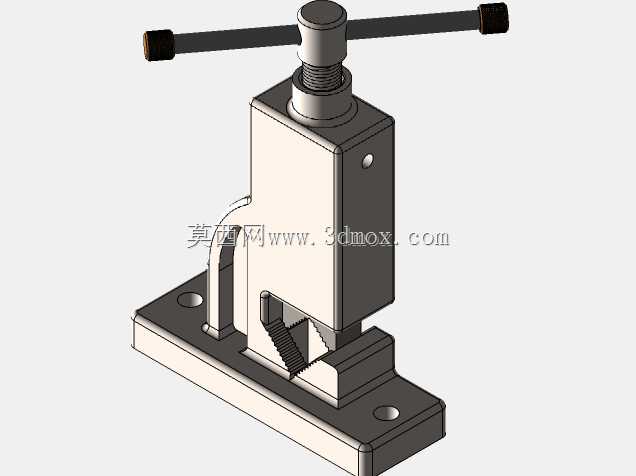

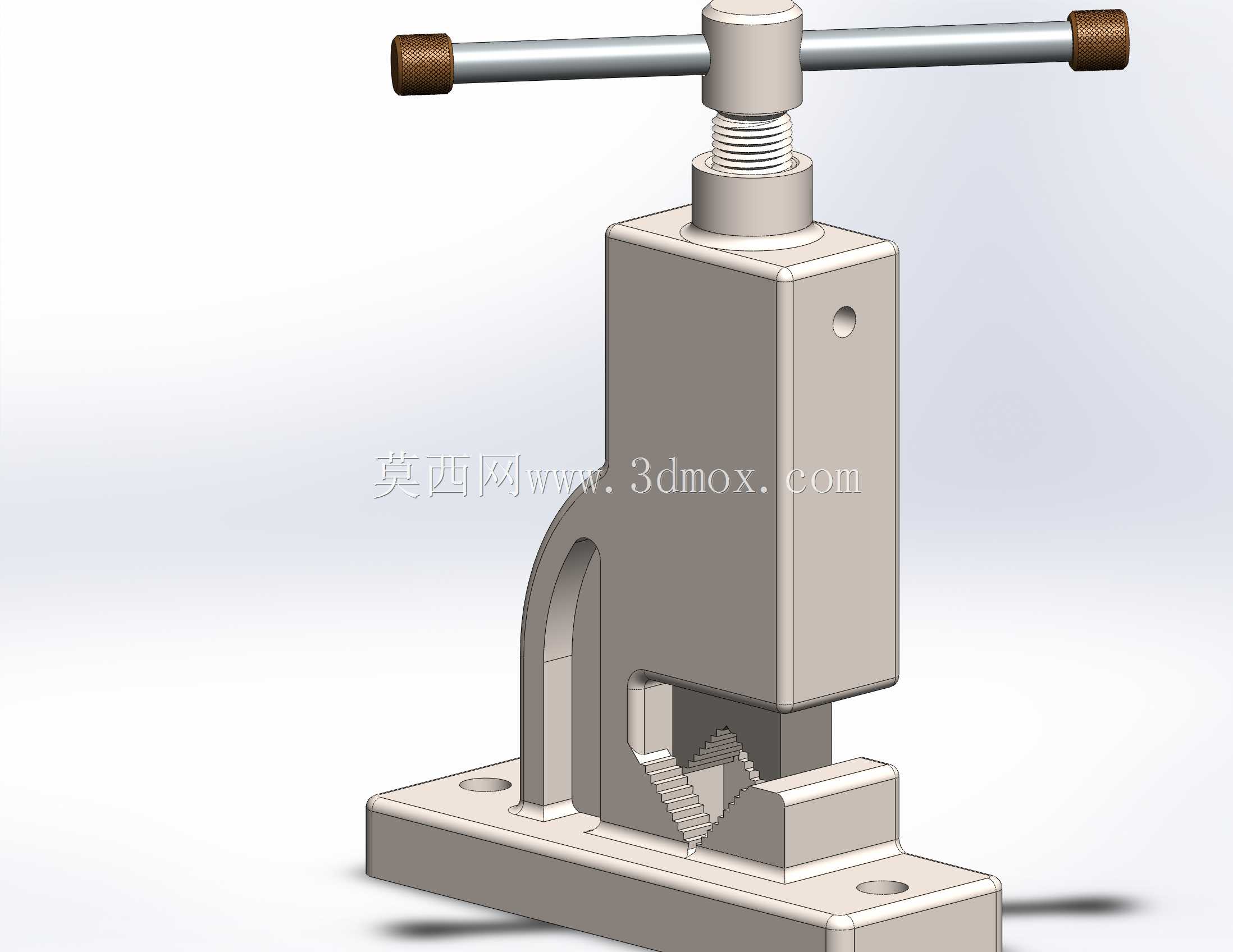

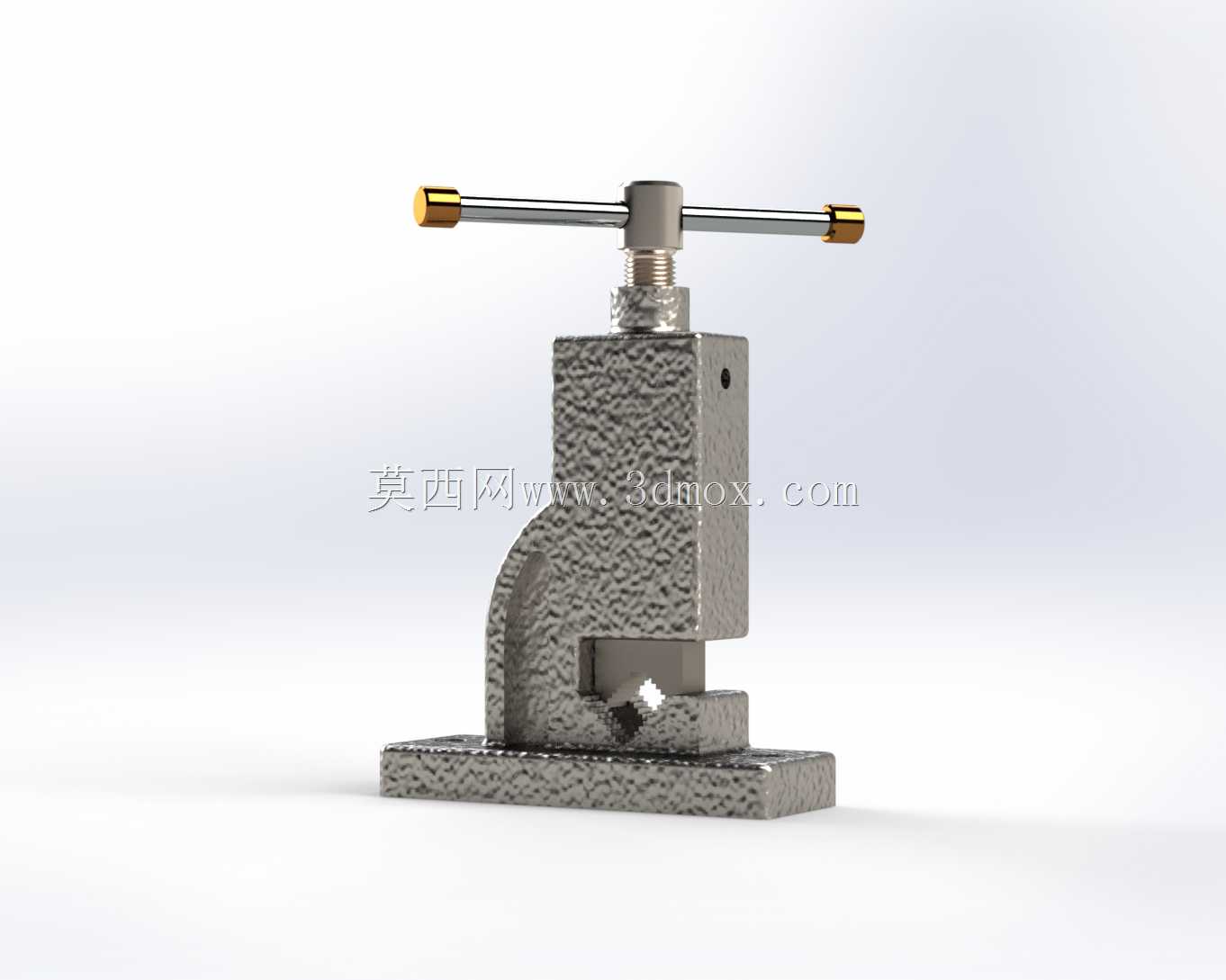

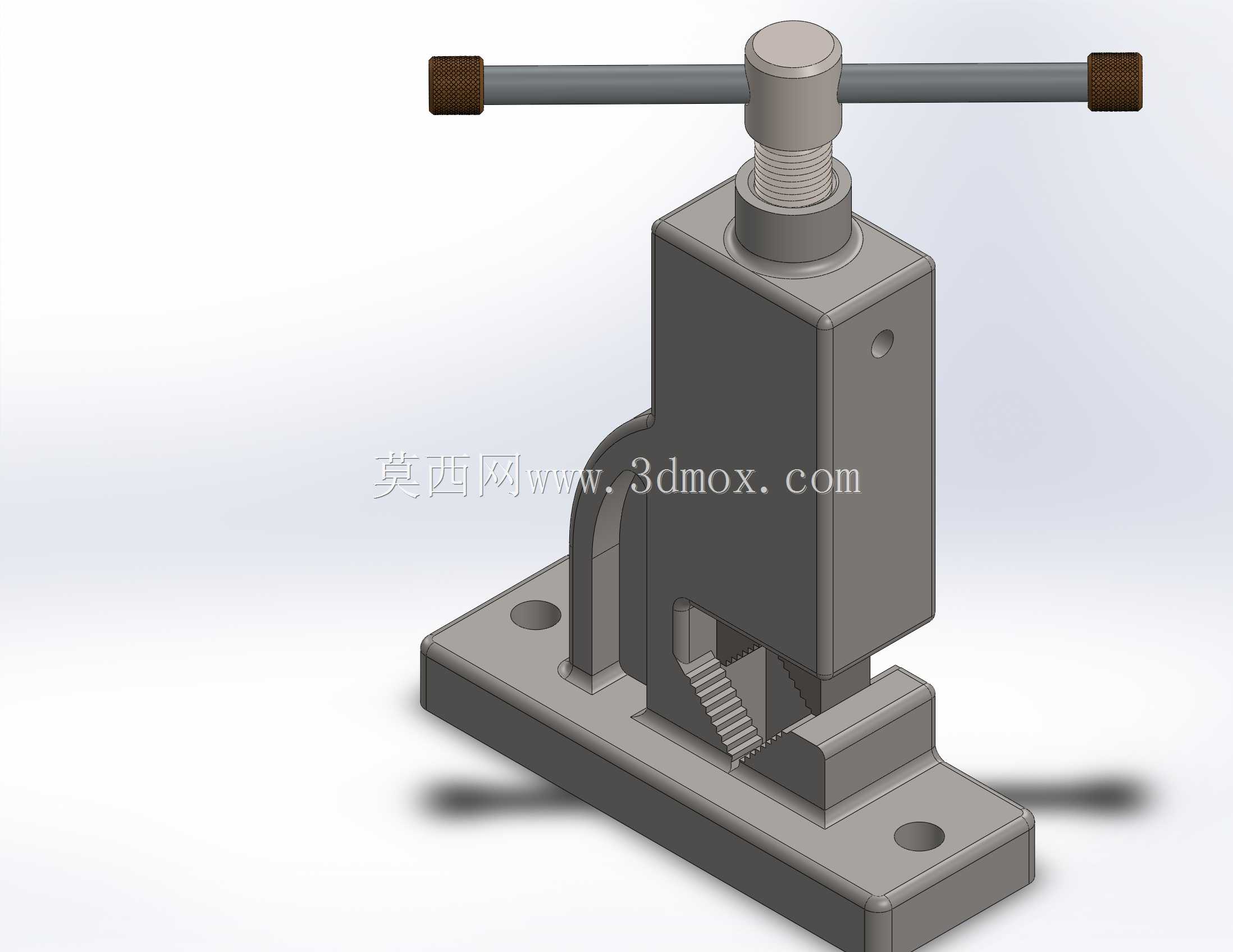

这款台式管虎钳主要面向管道预制、小型机加工工位的管件装夹需求，在水暖安装、小型金属管材裁切、套丝、坡口加工场景中，能为不同管径的圆形管材提供稳定的夹持力，避免加工过程中管材转动、窜动影响加工精度。区别于普通台虎钳的平口夹持结构，这款管虎钳的钳口设计了适配圆管外壁的V型咬合齿，咬合齿做了淬硬处理，既可以保证足够的摩擦力锁紧管材，又不会过度啃伤管材外壁，对于薄壁铜管、不锈钢管这类易变形管件，也能在合理夹持力下避免装夹变形。

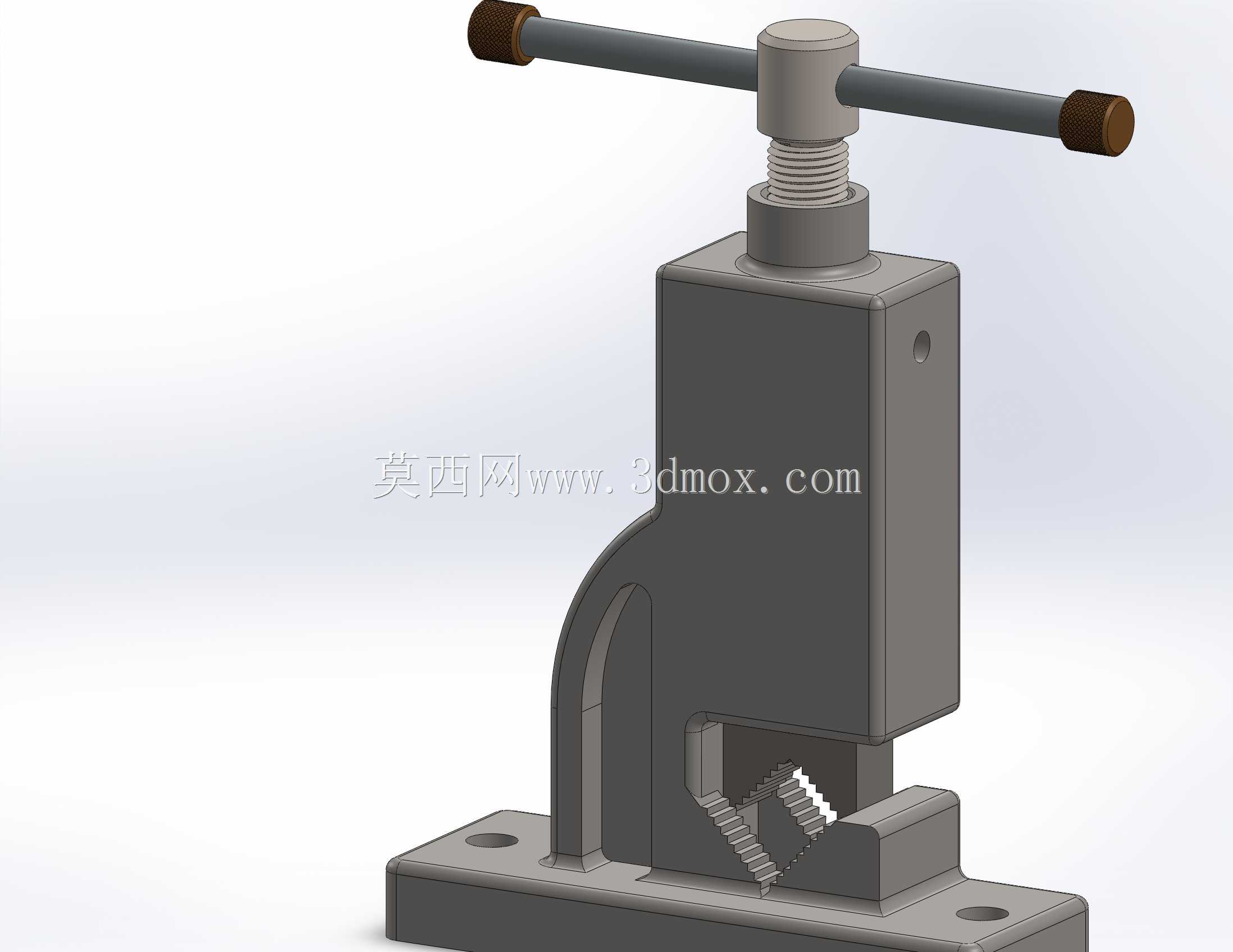

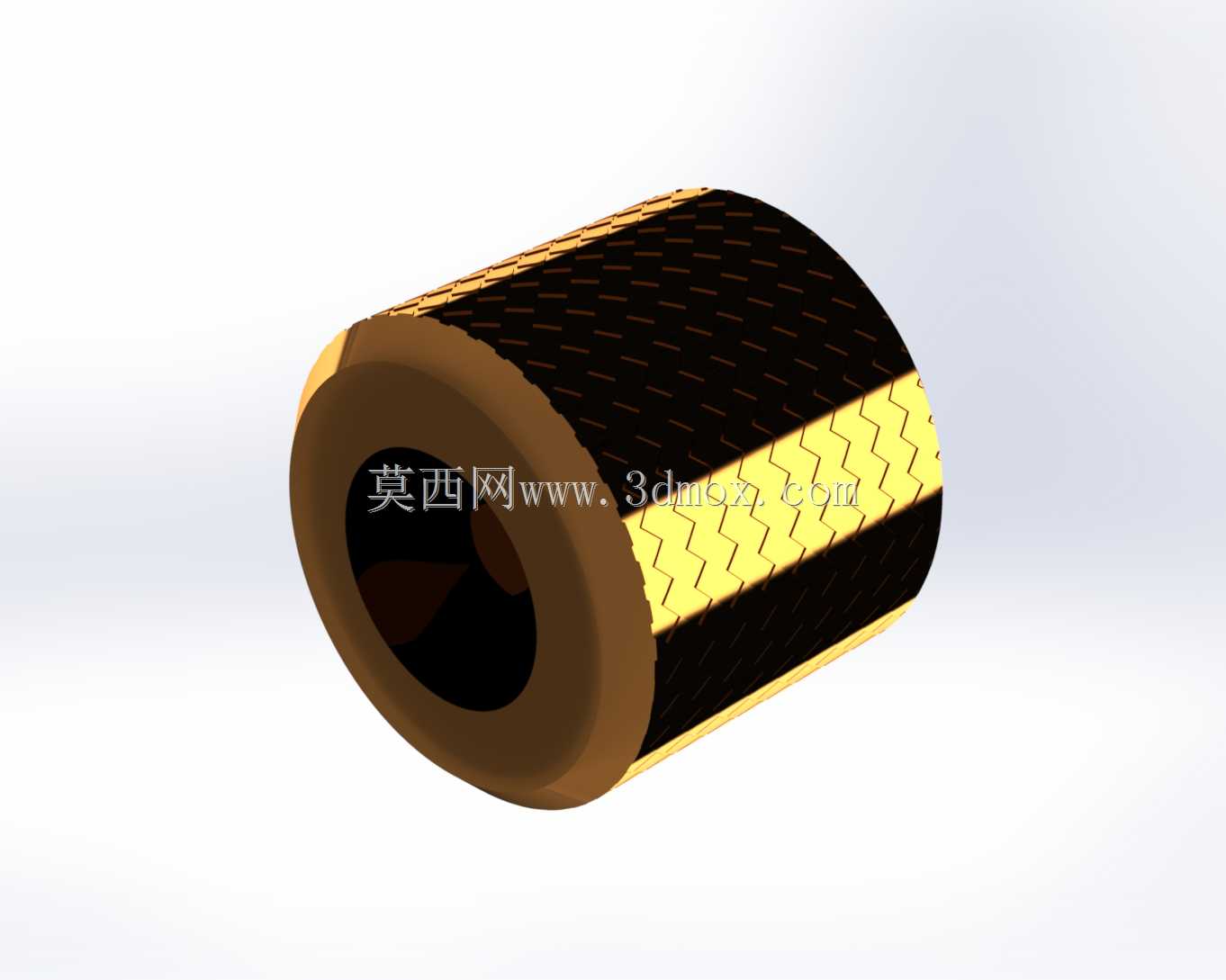

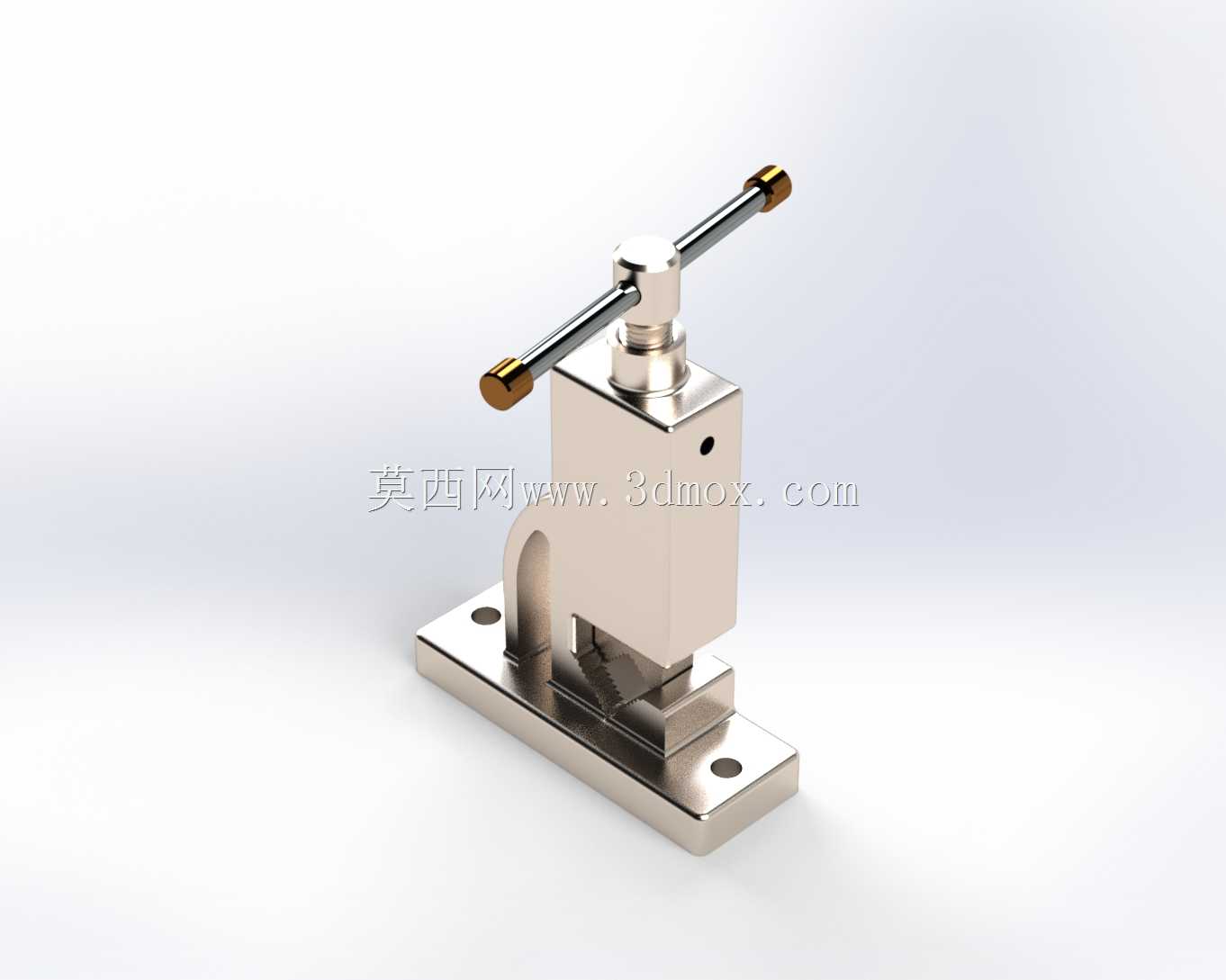

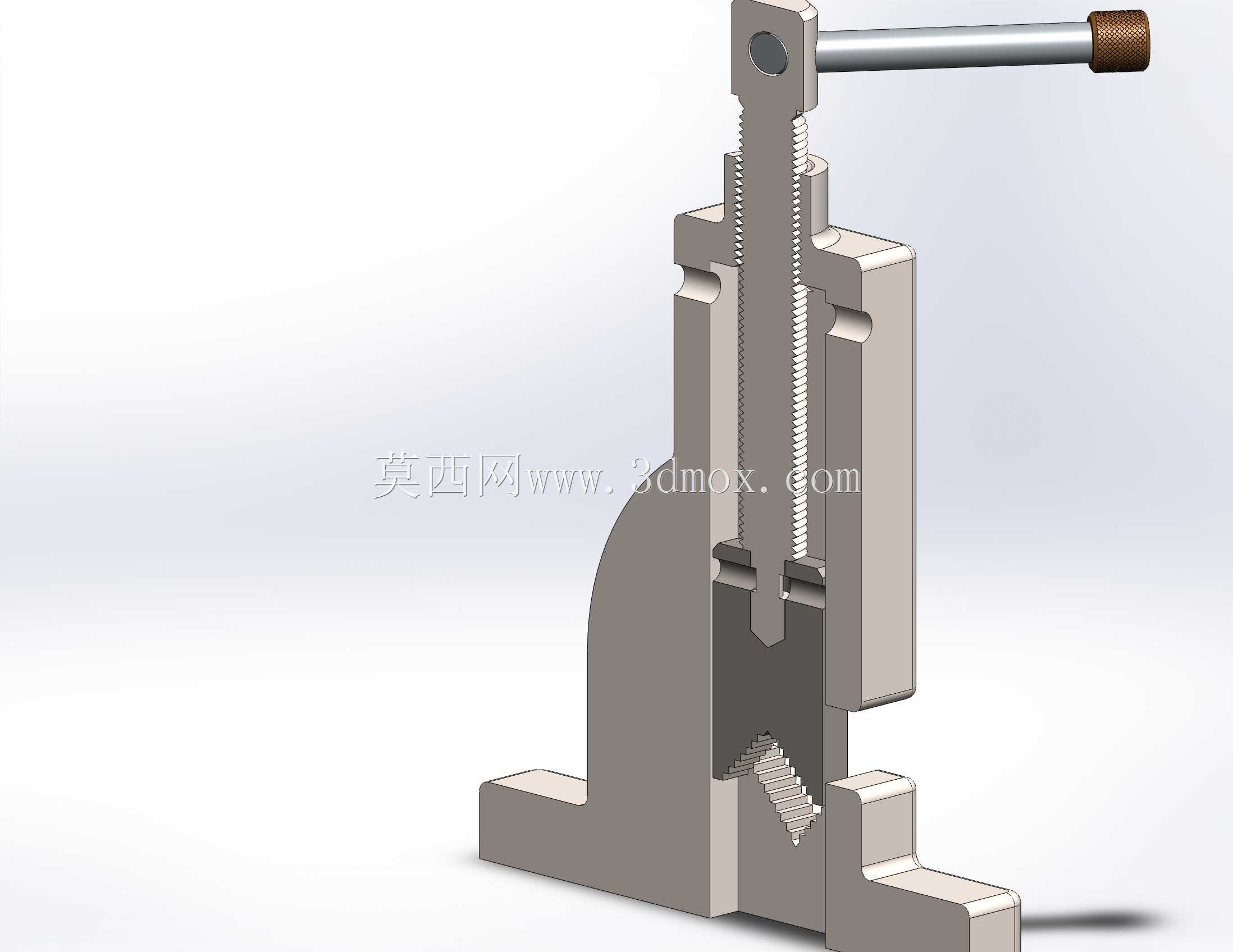

从结构设计逻辑来看，这款管虎钳采用顶部T型杆旋转进给的传动方式，通过内部梯形丝杠带动活动钳块升降，梯形丝杠的自锁特性可以保证夹持状态下不会因为加工振动出现松脱，T型杆的力臂长度经过匹配设计，操作人员单手施加力就能获得足够的夹紧力，不需要额外加接延长杆，适配工位上频繁装拆管件的操作节奏。底座采用带安装孔的平板式结构，四个安装孔的孔位间距适配常规钳工工作台的T型槽间距，可以通过螺栓直接固定在工作台面，也可以搭配压板做临时工位固定，底座整体做了加厚处理，夹持大管径管材时不会出现底座翘曲变形。

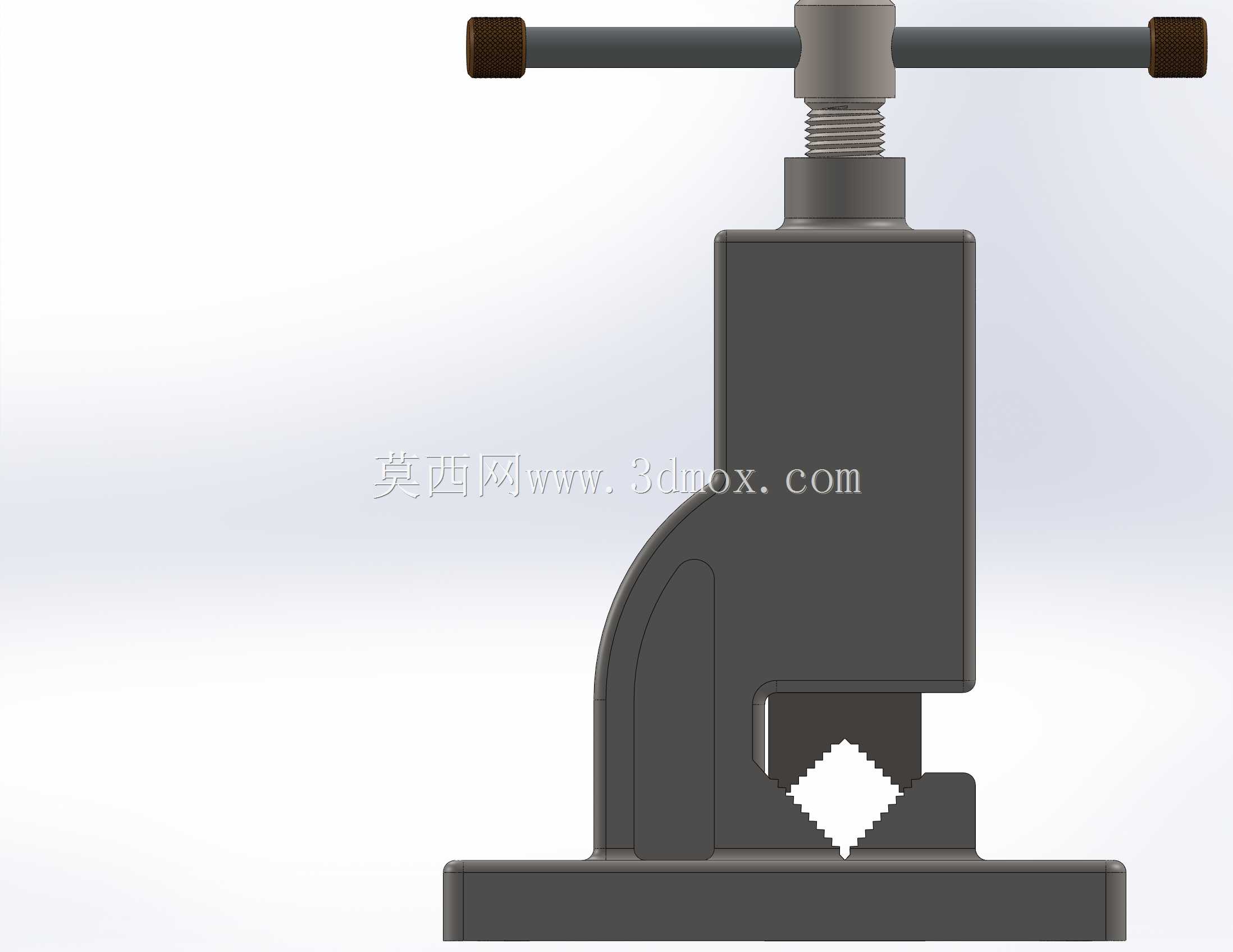

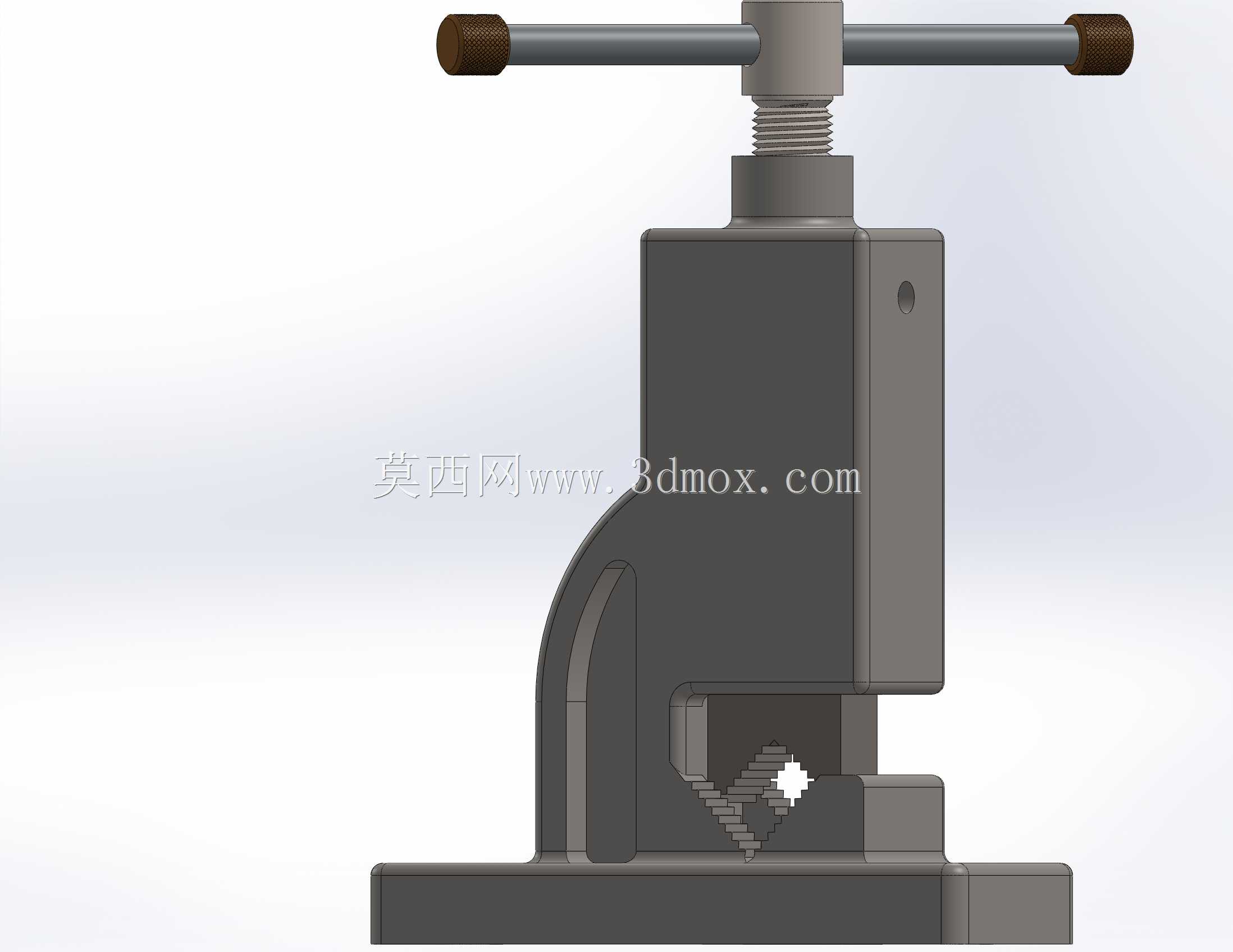

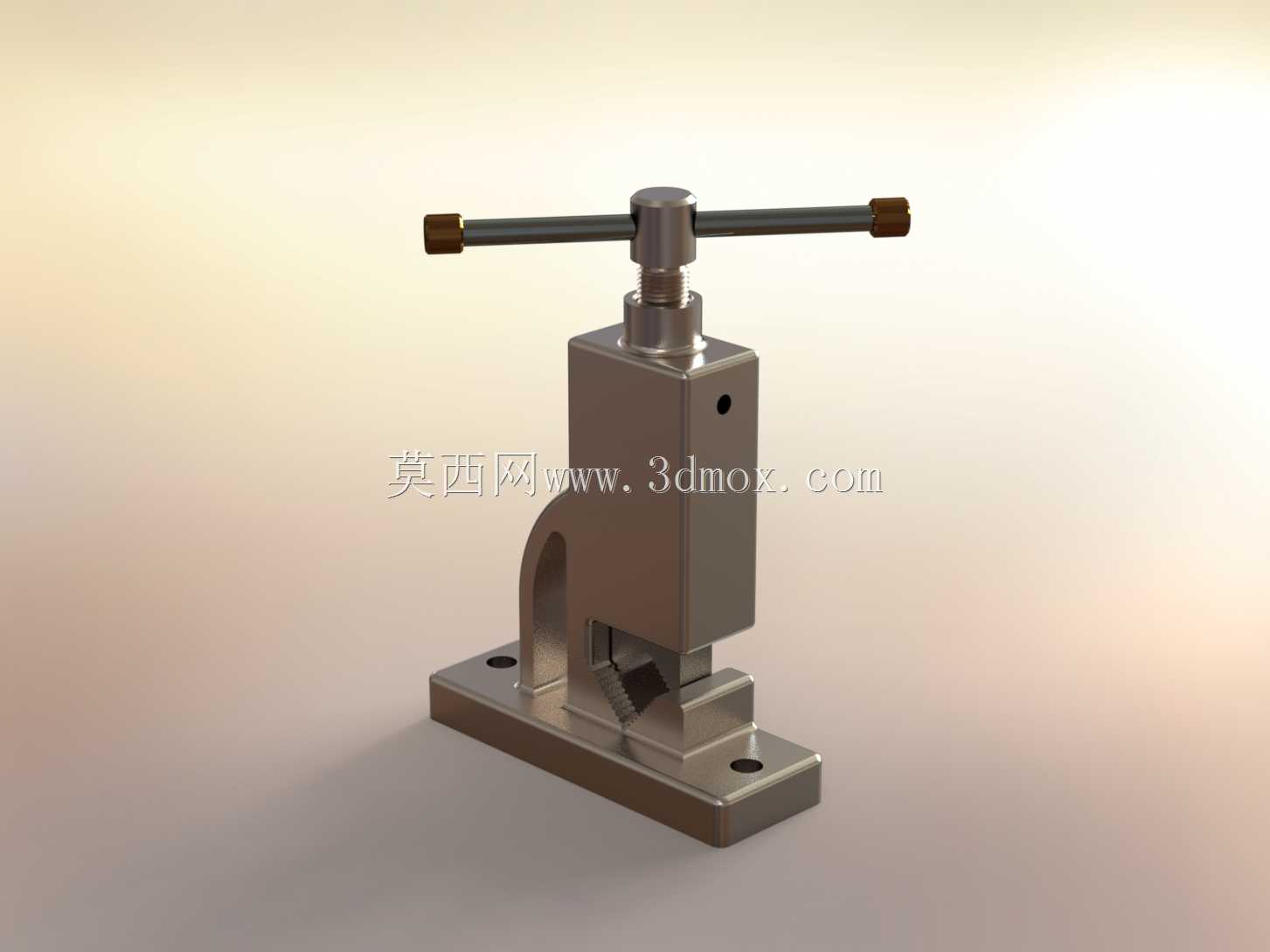

整体外形采用方正的箱式主体结构，活动钳块与主体箱型导轨做了精密配合，间隙控制在合理范围，进给过程中不会出现偏摆，保证钳口上下对中，夹持管材时管材轴线始终保持水平状态，方便后续套丝、切割工序的对位。钳体侧面预留的观察孔可以直接观察内部丝杠的润滑状态，日常维护时不需要完全拆解钳体就能加注润滑脂，降低工位设备的维护成本。固定钳身与底座采用一体化铸造成型，整体刚性充足，在承受管材切割的径向冲击力时，不会出现钳身晃动的问题，适配现场维修工位、预制加工车间的多场景使用需求，既可以固定在工位长期使用，也可以临时固定在移动工作台做现场抢修作业的装夹工具。
