机械安装用铸钢支撑连接构件

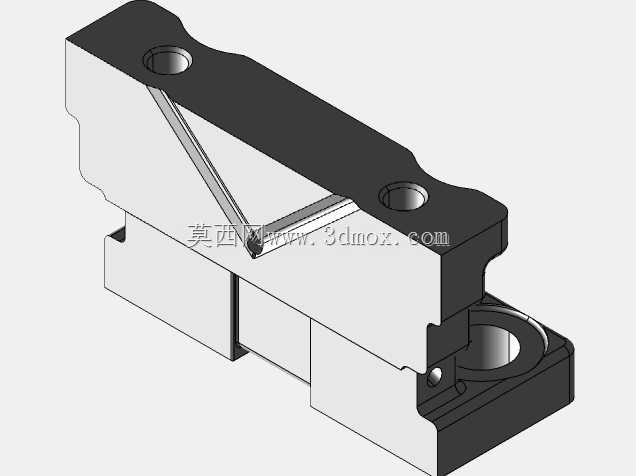

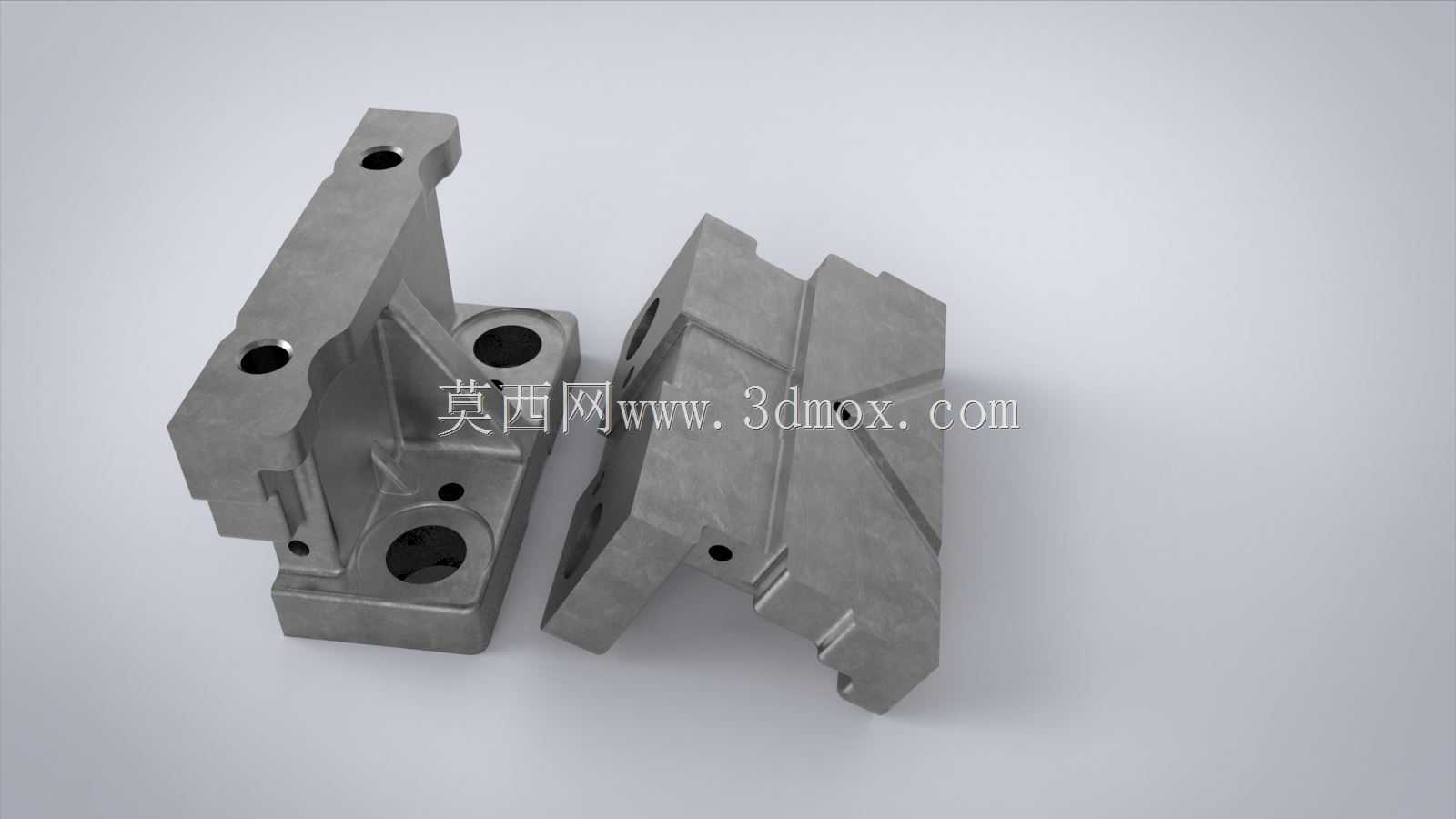

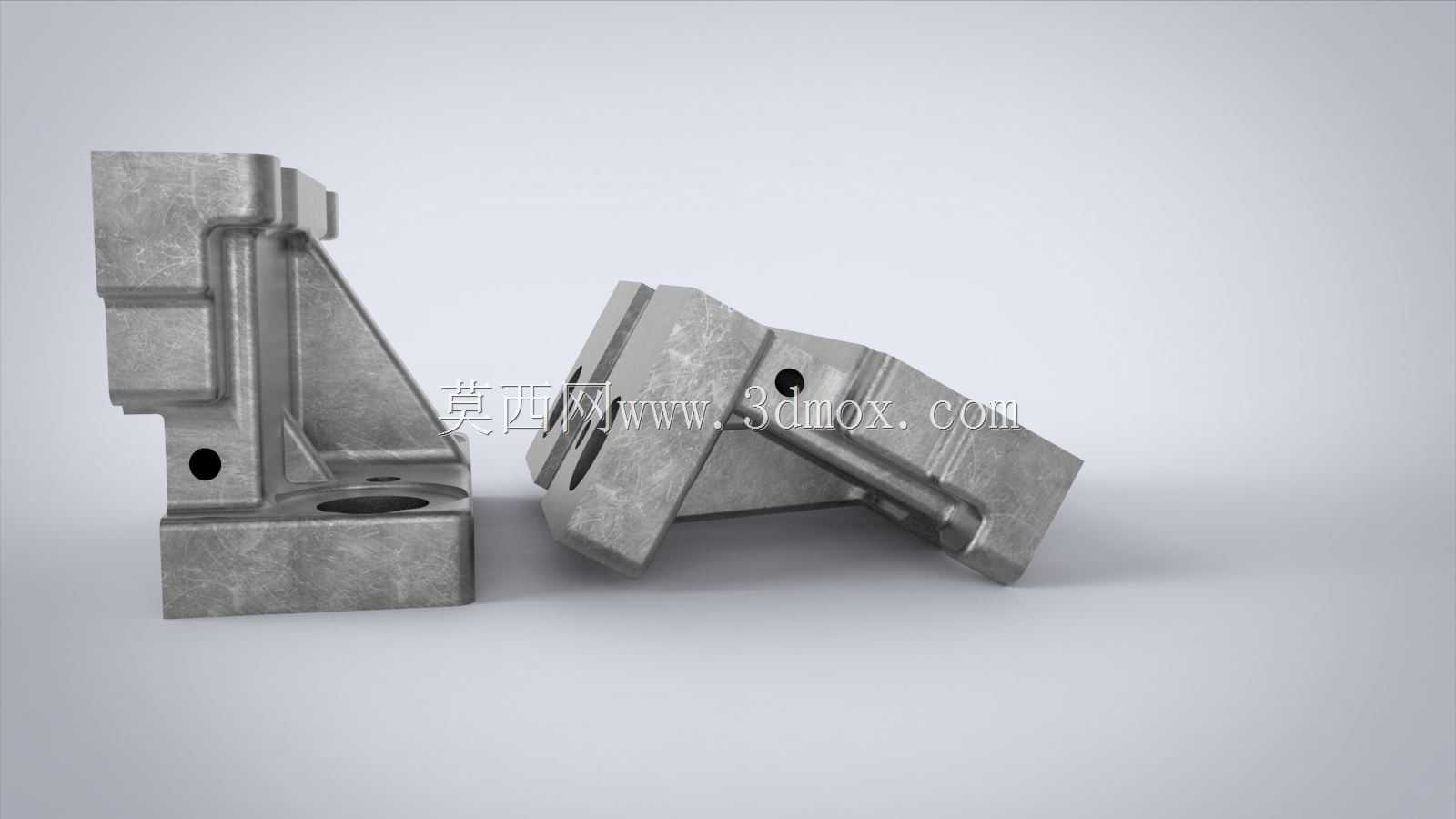

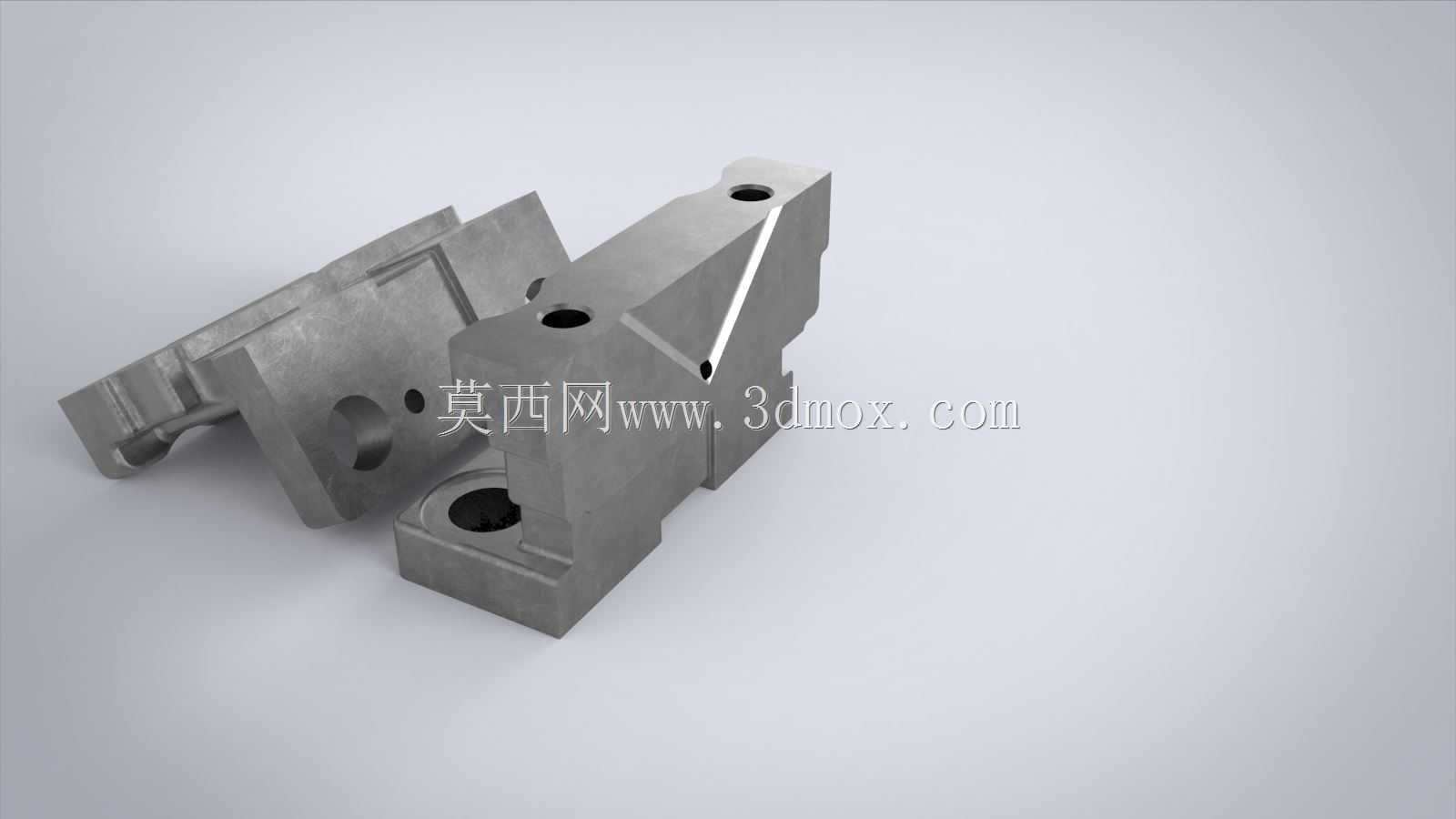

这类铸钢支撑连接构件，多应用在重载工业设备的机架拼接、动力单元定位、传动组件辅助支撑场景中，常见于机床床身附件安装、自动化生产线工位承重支架、重型输送设备侧装导向组件的固定环节，承担分散载荷、定位相邻部件、抵消设备运行产生的交变振动的作用。从结构设计来看，构件采用一体化铸造成型后做机加工精加工，主体设置多组带沉孔的安装平面，沉孔深度适配对应规格内六角螺栓的头部尺寸，安装后螺栓端面不突出构件表面，避免干涉周边运动部件的运行轨迹。构件一侧设置带加强筋的L型支撑臂，筋板的厚度根据承载载荷做渐变处理，靠近安装基面的位置筋板厚度更大，向支撑末端逐步收窄，在保证整体刚性的前提下尽可能降低构件自重，减少安装基面的额外负载。构件的对接面设置有交叉分布的定位凹槽，凹槽的宽度和深度匹配相邻对接件的凸台尺寸，安装时可先通过凸台凹槽完成预定位，再穿入螺栓紧固，能有效降低装配时的对位难度，减少装配累计误差。安装边界方面，构件底部的安装孔位间距遵循通用工业型材的安装孔距标准，可直接适配市面主流规格的工业铝型材、型钢机架的安装，不需要额外做转接板设计；支撑臂的伸出长度经过载荷校核，在额定承载范围内不会出现塑性形变，构件上的所有安装孔都做了倒角处理，既可以去除机加工产生的毛刺，也能在穿入螺栓时起到导向作用。设计过程中针对铸件的壁厚做了均匀化处理，避免壁厚差异过大导致铸造冷却过程中产生缩孔、裂纹等缺陷，所有转角位置都设置了铸造圆角，减少应力集中点，提升构件的抗疲劳性能，适配设备长期连续运行的工况要求。构件的非配合面保留铸造后的喷砂处理表面，配合安装面做铣削加工，平面度控制在合理公差范围内，保证安装后连接紧密，不会出现局部间隙导致的受力不均问题。
