邮票印刷工位精密冲压成型模具结构

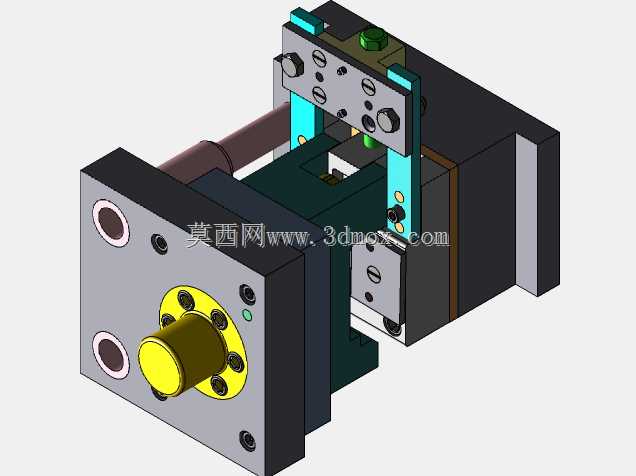

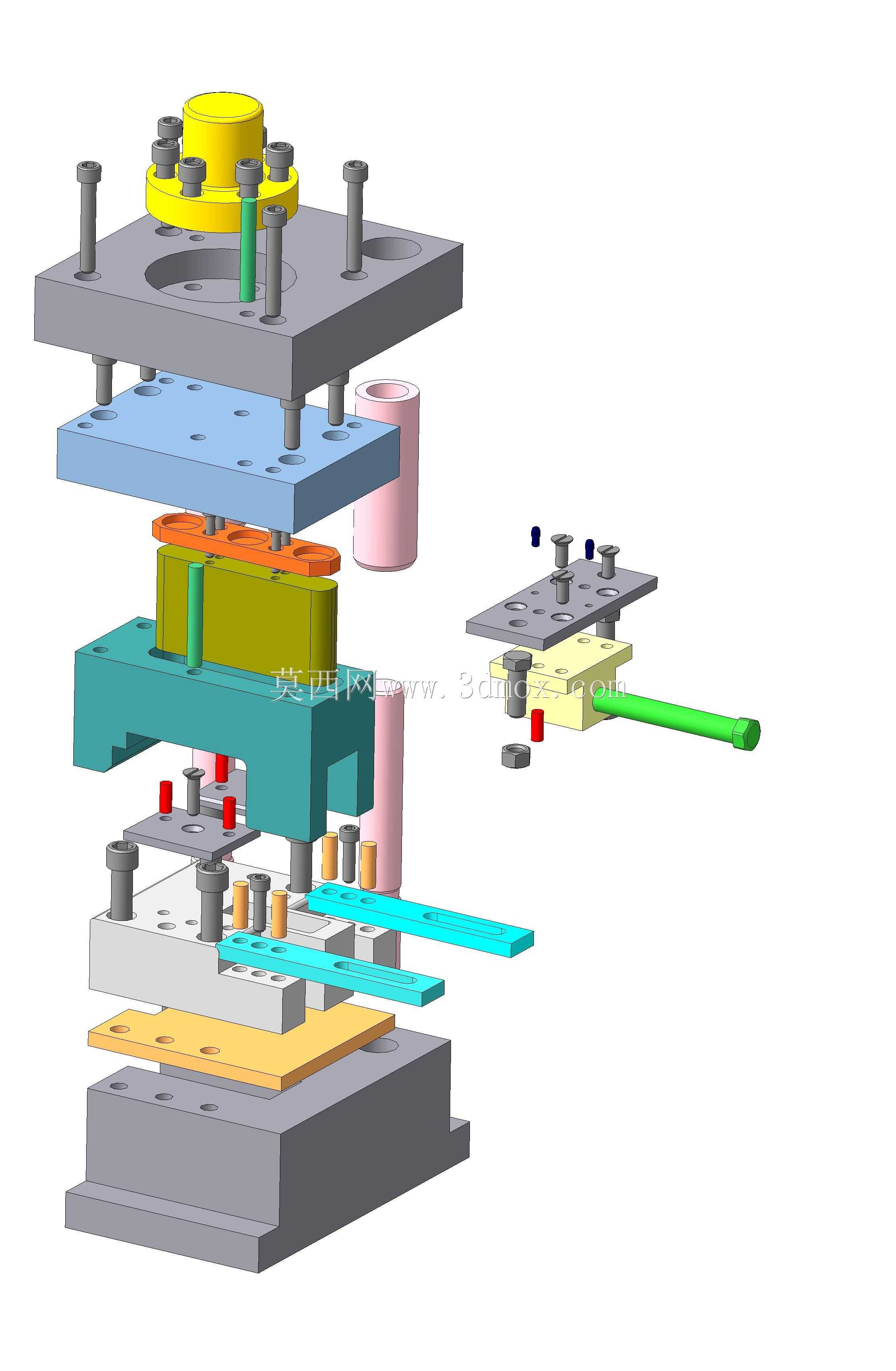

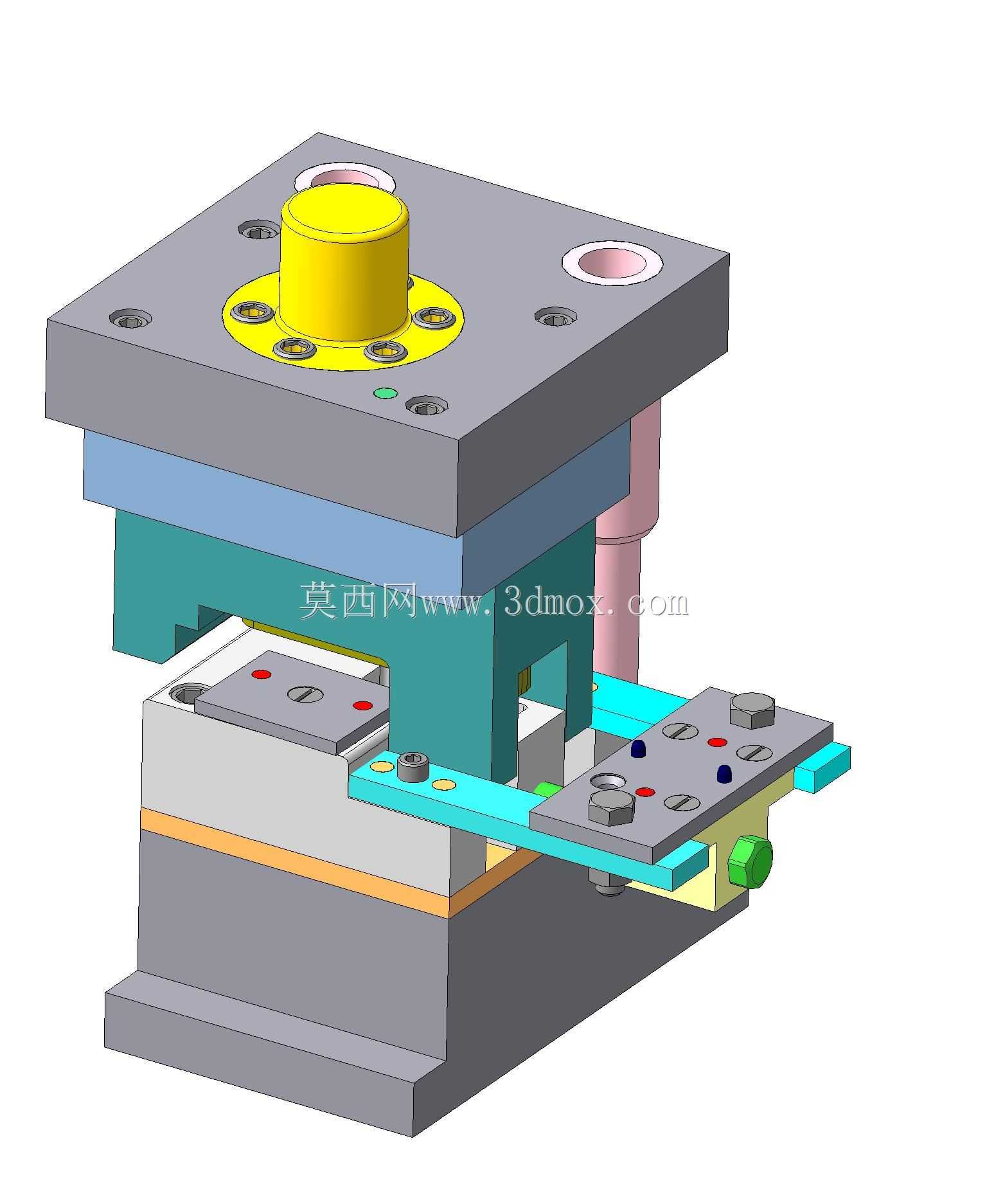

这套模具结构面向邮票印刷环节的齿孔成型与票面定位加工场景，是邮品印制生产线中衔接票面印刷与成品分切的核心工装单元，实际生产中安装在小幅面精密压力机滑块与工作台面之间，完成带纸基印刷票面的连续齿孔冲切、定位校准工序。从结构布局来看，模架采用标准后侧导柱导向配置，上模座设置的模柄直接与压力机滑块输出端连接，保证上下模合模过程的同轴度误差控制在0.02mm以内，避免齿孔冲切出现毛边、错位问题，适配邮票纸基0.08-0.12mm的薄料冲切需求。下模座设置的连续送料轨道搭配侧刃定位组件，可匹配印刷后连续纸带的步进送料节奏，每次送进步距与单枚邮票的幅面尺寸精准匹配，轨道两侧设置的弹性压料块在合模前预先压紧纸基，避免冲切过程中纸带移位导致的齿孔偏位、票面套印误差超差。设计过程中针对邮票齿孔的密集小孔冲切特性，将凸模采用快换式镶嵌结构，单个凸模磨损后可单独拆卸更换，无需拆卸整套模仁，大幅降低产线停机维护时长；凹模侧设置的密集落料孔直接连通下模座的排废通道，冲切产生的纸屑可通过压缩空气辅助直接排出模外，避免纸屑堆积在刃口位置造成的票面压痕、凸模崩损问题。安装边界方面，整套模具闭合高度适配常规16吨开式可倾压力机的安装尺寸，上模座的两个吊装孔位方便模具转运与上机装夹，下模座的T型槽固定位可直接匹配压力机工作台的标准T型槽规格，无需额外加工过渡连接板。送料端设置的绿色调节旋钮可微调送料轨道的压紧间隙，适配不同厚度的邮票纸基与防伪衬层材料，出件侧的导料板可将冲切完成的连续纸带平稳导入后续的分切、计数工位，避免纸带拉扯导致的票面折损。合模过程中，上模的弹性卸料板先于凸模接触纸基，将纸带平整压在凹模表面后再完成冲切动作，开模时卸料板依靠弹簧弹力将箍在凸模上的纸带平稳卸下，避免纸带随凸模上行造成的带料、断纸问题，整套结构的导向、定位、冲切、排废、卸料各环节动作衔接顺畅，可满足连续高速生产下的稳定性要求，冲切完成的邮票齿孔光滑无毛刺，孔位与票面印刷图案的位置偏差可控制在0.1mm以内，符合邮品印制的质量标准。
