机加工工序用定位锁紧夹具结构

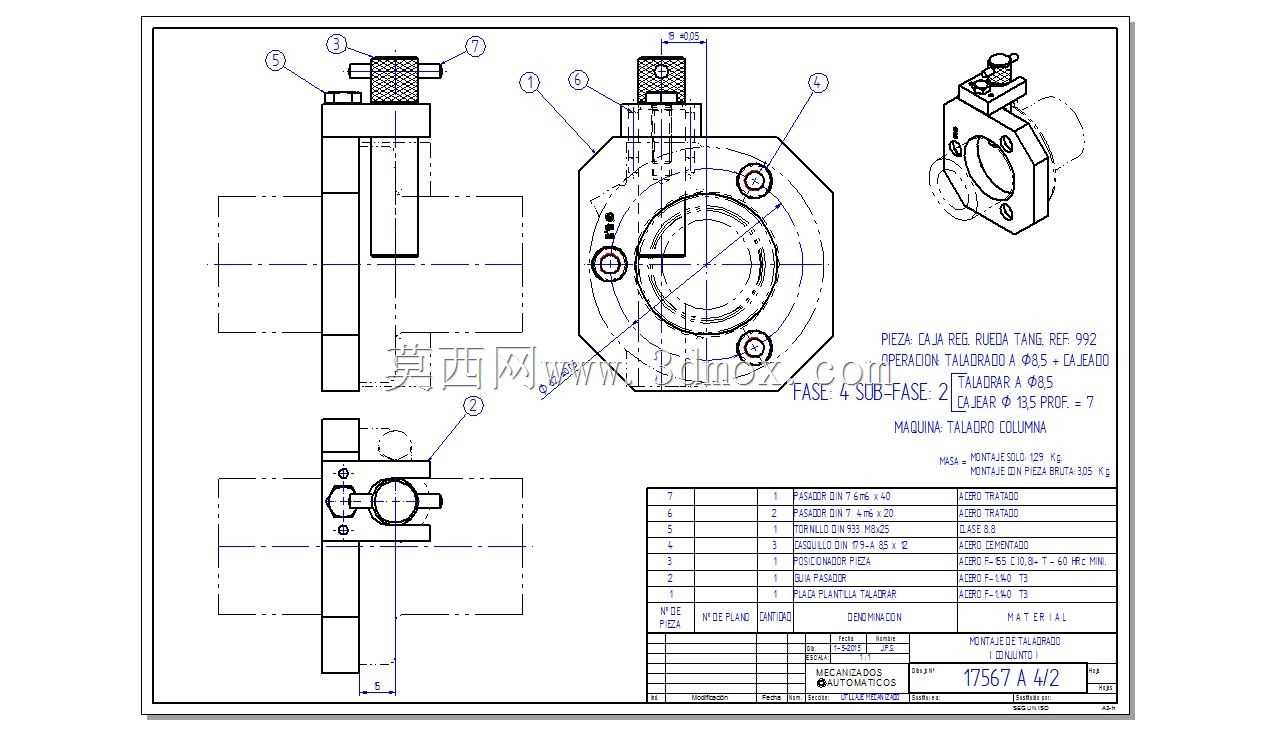

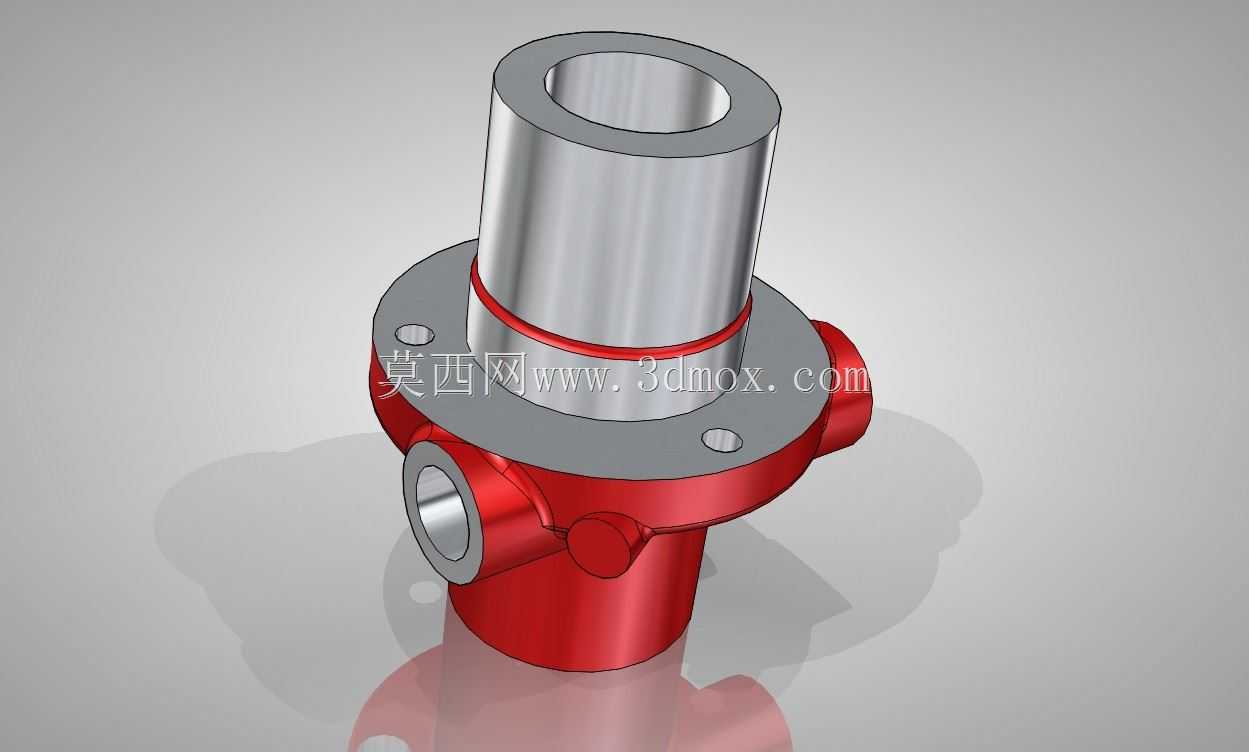

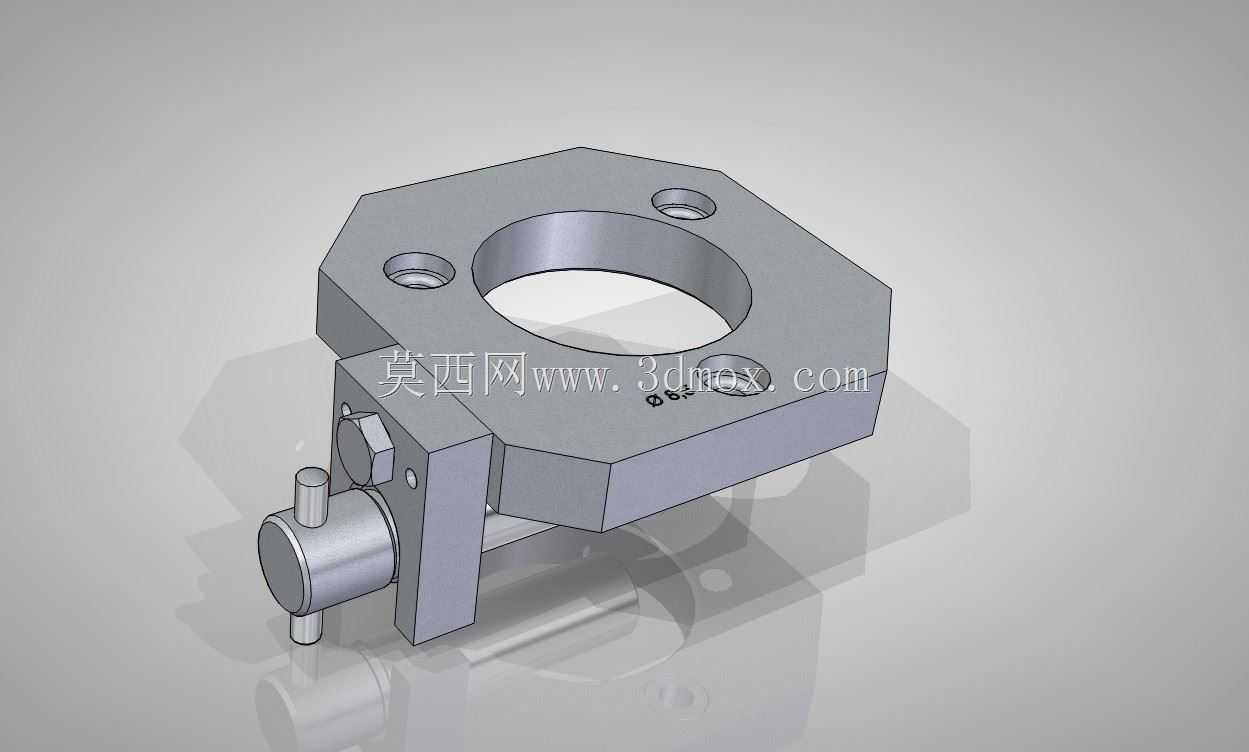

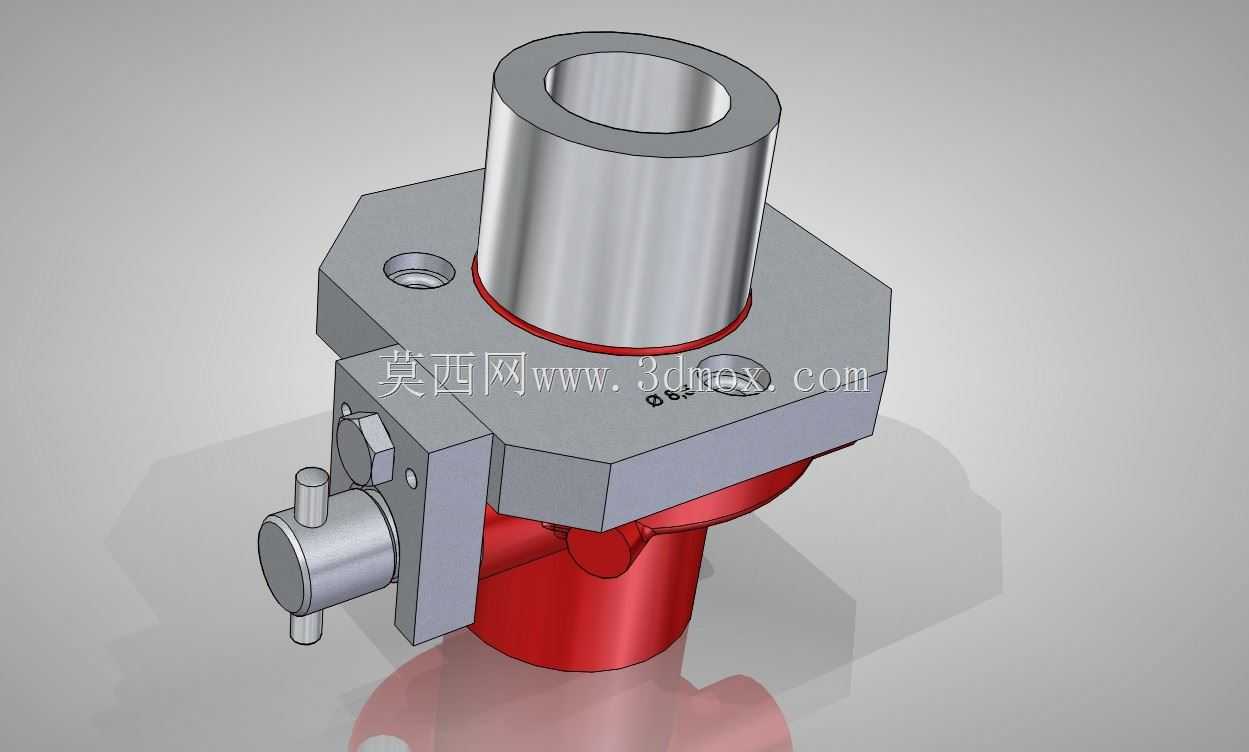

这套夹具主要面向回转类异形零件的工序间装夹需求，常见于轴套类带异形法兰结构零件的半精加工、精加工工序，在普通立式铣床、加工中心或者钻床的工位上都能适配使用，核心作用是在切削加工过程中牢牢固定待加工工件，避免工件受切削力作用出现位移、振颤，保证加工尺寸精度与形位公差符合图纸要求。从结构设计来看，上部的带法兰圆柱套是核心定位基准，内孔尺寸与待加工工件的上部圆柱轴径做间隙配合，配合公差控制在H7/g6区间，保证工件装入时顺畅无卡滞，同时定位精度满足工序要求；法兰盘上预留的两个光孔是夹具自身与机床工作台的安装孔，可通过T型螺栓直接固定在机床工作台上，也可配合过渡板安装在专用工装基座上，安装时需保证夹具定位内孔的轴线与机床主轴轴线的同轴度误差不超过0.02mm，避免装夹后工件出现偏心。侧面的旋钮式锁紧机构是这套夹具的核心功能部件，采用偏心销锁紧结构，转动侧面的带柄旋钮时，偏心销会顶紧工件侧面的定位面，实现快速锁紧与松开，相比传统的螺栓压紧结构，操作效率提升60%以上，适合批量零件的加工装夹；锁紧机构的安装座与夹具主体采用分体式设计，通过两个内六角螺栓固定在主体侧面，后期如果锁紧部件出现磨损，可以单独更换锁紧模块，不需要整体报废夹具，降低了工装维护成本。下部的红色避让空腔是针对待加工工件下部的异形结构设计的，工件装入夹具后，下部的异形凸缘完全处于空腔内，不会与夹具本体发生干涉，同时空腔的轮廓比工件下部轮廓单边预留2mm的间隙，既方便工件快速装入定位，也能避免加工过程中切屑堆积在定位面内影响装夹精度。这套夹具的整体外形尺寸控制在120mm×120mm×150mm区间，安装时占用工作台面的面积较小，可在小型加工中心的工作台上同时布置多套同类型夹具，实现多工件同时装夹加工，进一步提升设备利用率。设计过程中充分考虑了切屑排出的需求，定位法兰的端面做了1°的微小倾角，加工时产生的切屑会顺着倾角滑落，不会堆积在定位端面上影响工件的定位贴合度；锁紧旋钮的操作位置布置在夹具侧面，操作时手部不会与机床主轴或者刀具发生干涉，操作安全性有足够保障。针对不同批次工件的尺寸公差波动，锁紧机构的偏心行程预留了0.5mm的调节余量，即使工件外圆尺寸出现小幅偏差，也能可靠锁紧，不会出现锁不紧或者旋钮转不动的情况。夹具主体采用45号钢调质处理，硬度达到HB220-250，定位内孔与法兰安装面做淬火处理，硬度提升至HRC40-45，提升耐磨性能，延长夹具的使用寿命，正常使用情况下可完成上万件零件的装夹加工，不需要进行大修。
