可调式板材夹持定位安装工具

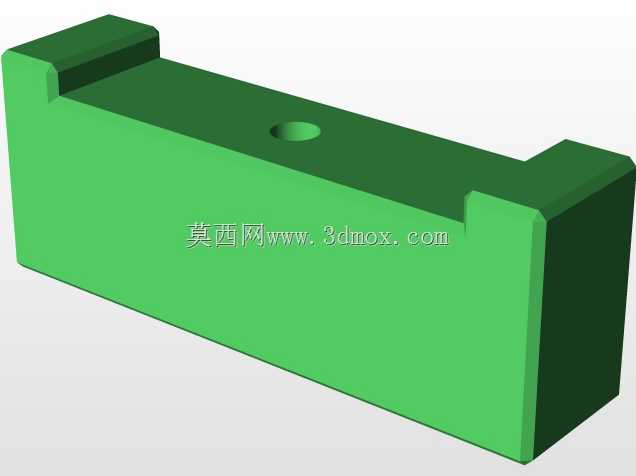

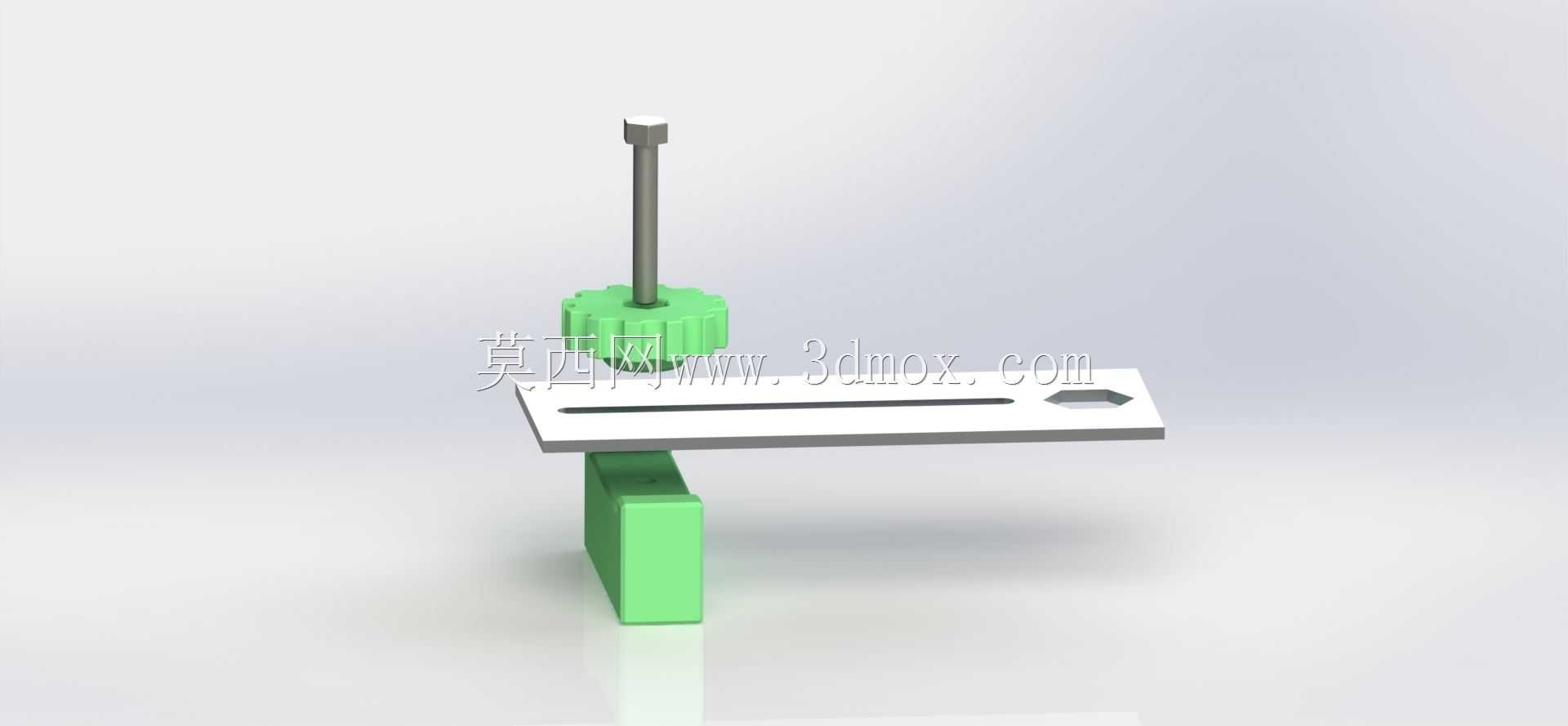

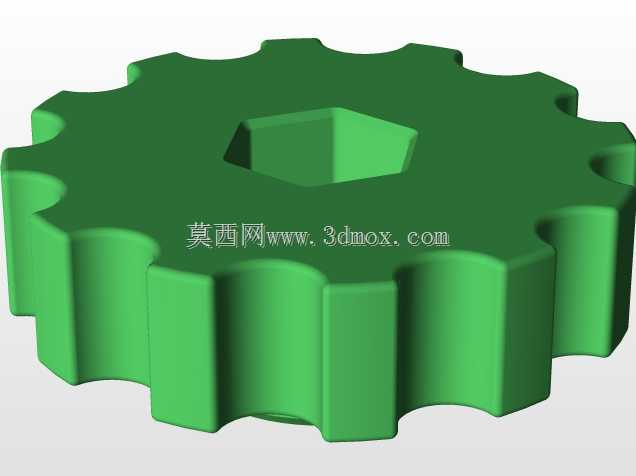

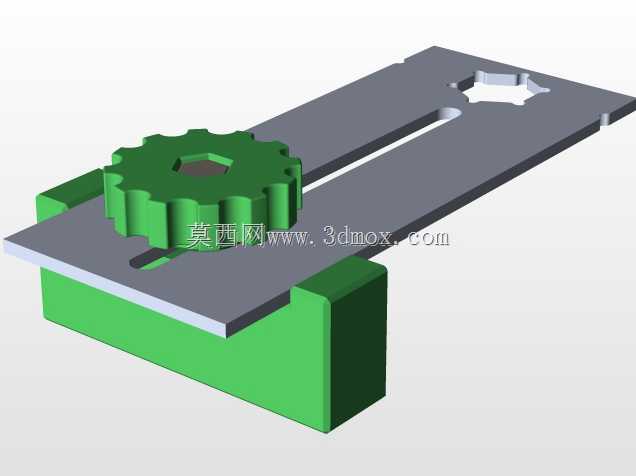

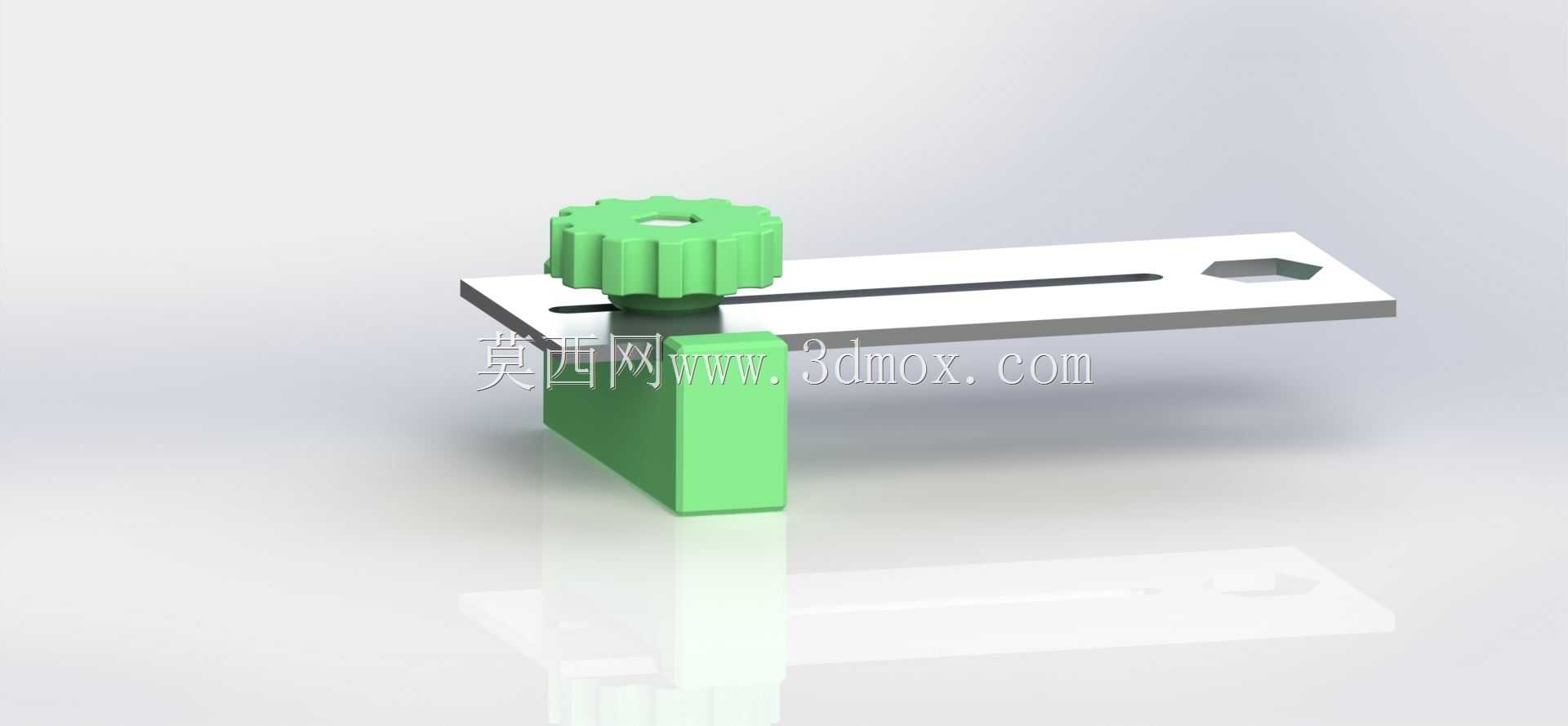

这款夹持定位工具主要面向薄板类零部件的装配、钻孔、攻丝等工序的现场装夹需求，在小型五金加工、电子结构件装配、钣金件二次加工场景中适配性极强，尤其适合没有大型台钳的流动作业工位、临时装配点位使用，能快速完成工件的固定定位，避免加工过程中工件移位导致的尺寸偏差。从结构设计来看，工具采用C型夹座作为基础承载结构，下部的绿色夹块为固定承压端，上部的带旋钮螺杆为活动施压端，通过旋转顶部的六角杆或者侧面的绿色滚花旋钮，都能驱动螺杆上下进给，适配不同厚度的工件夹持需求，两种操作位的设计兼顾了快速粗调和精准微调的使用需求，粗调时转动大直径滚花旋钮可以快速开合夹口，微调时拧动顶部六角杆可以精准控制夹持压力，避免薄壁工件被夹压变形。中间的横向承载板开有通长导向槽和六角沉孔，通长槽可以适配不同位置的定位销、避让加工刀具，六角沉孔可以嵌入标准螺母，作为辅助定位或者外接附件的安装基准，承载板与下部夹座采用可滑动连接结构，能够根据工件的加工位置调整横向伸出长度，避免夹具体干涉加工路径。夹座的开口尺寸覆盖常规薄板到中等厚度型材的装夹范围，夹持面做了平整化处理，不会在工件表面留下明显压痕，对于表面质量要求较高的阳极氧化件、喷塑件也能友好适配。设计过程中优先考虑了手动操作的施力合理性，滚花旋钮的直径经过人体工学适配，手动旋转时不需要过大的握力就能产生足够的夹持力，顶部六角杆的尺寸适配标准扳手，当需要更大夹持力的时候可以借助扳手加力，不需要额外定制专用操作工具。整体结构没有复杂的传动部件，所有零件都采用常规机械加工工艺即可生产，维护时只需要定期清理螺杆螺纹内的切屑、涂抹少量润滑脂就能长期保持操作顺畅，在装配现场可以替代多台不同规格的小型台钳，减少工位的工装配置成本，同时因为整体重量较轻，操作人员可以单手携带转移工位，对于多点位流动作业的装配场景适配性远高于固定式装夹设备。横向承载板的平面度控制在装配公差范围内，作为加工基准面时可以保证工件装夹后的水平度，通长槽的宽度适配常用的M6、M8螺栓，可以快速加装定位挡块、工件支撑块等扩展附件，拓展工具的使用场景，除了常规的板材装夹外，还可以作为小型焊接工装的基础承载座，固定小型焊接件避免焊接变形移位。
