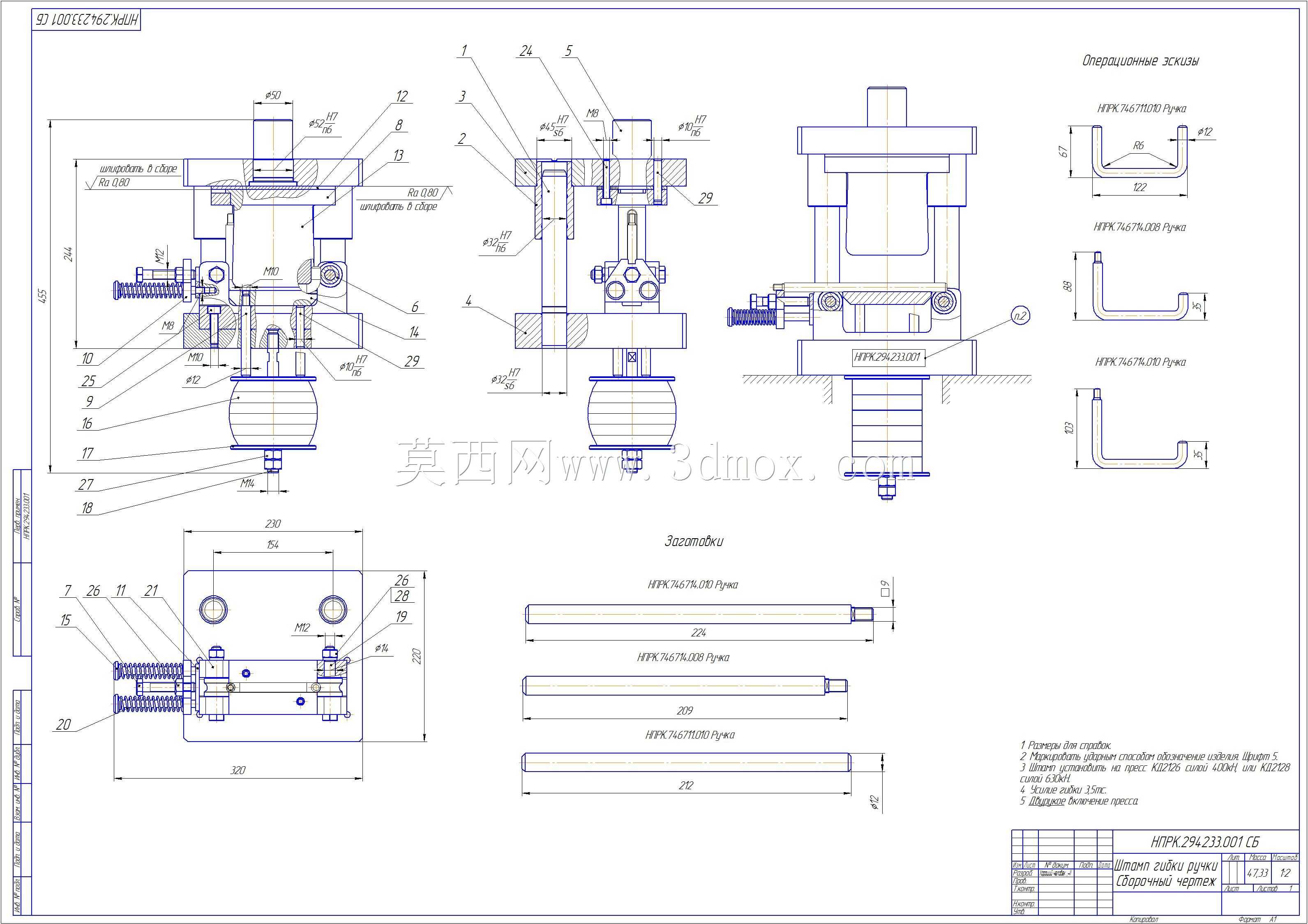

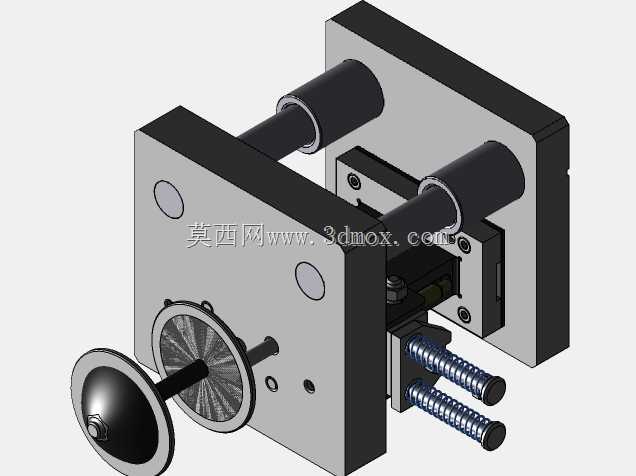

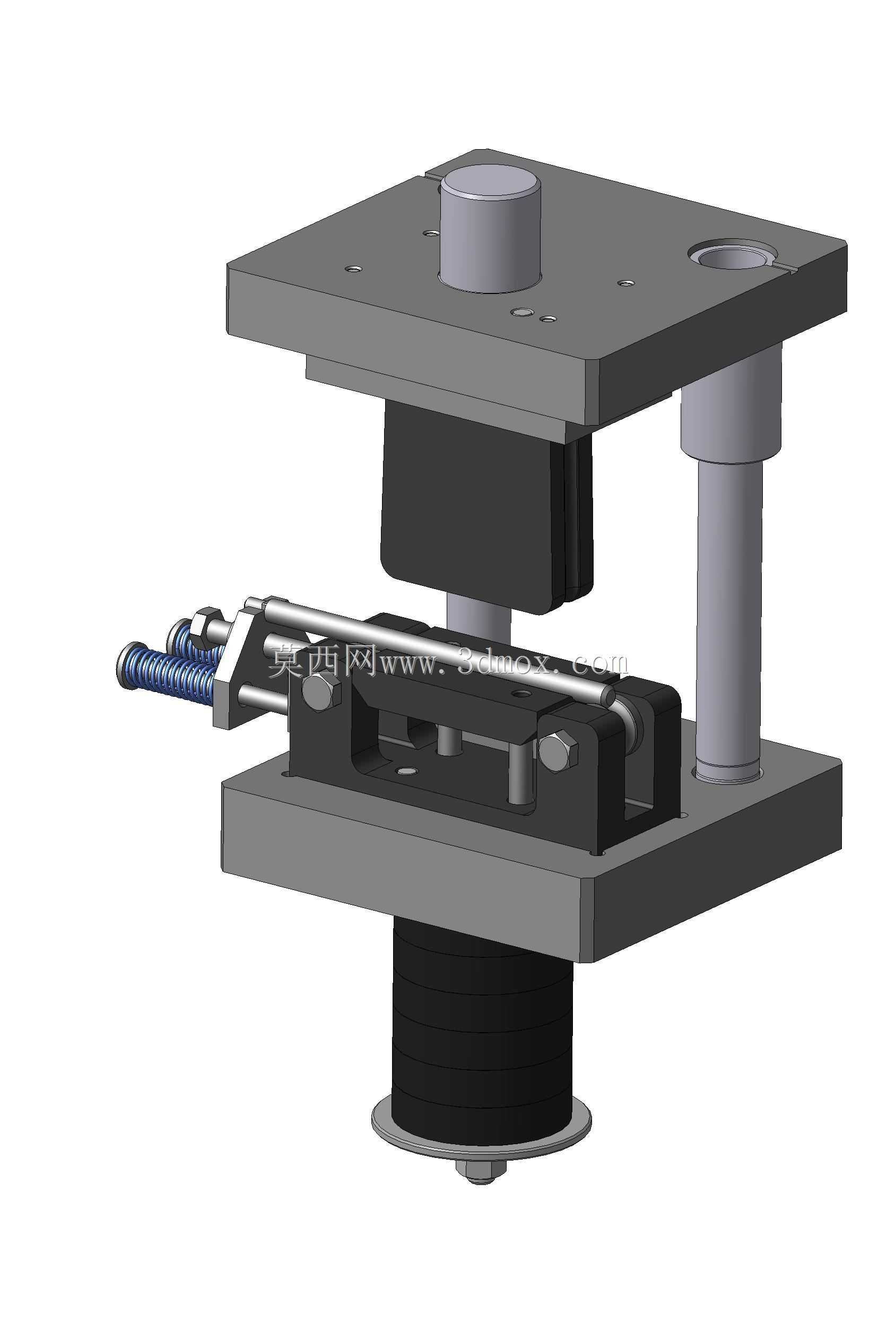

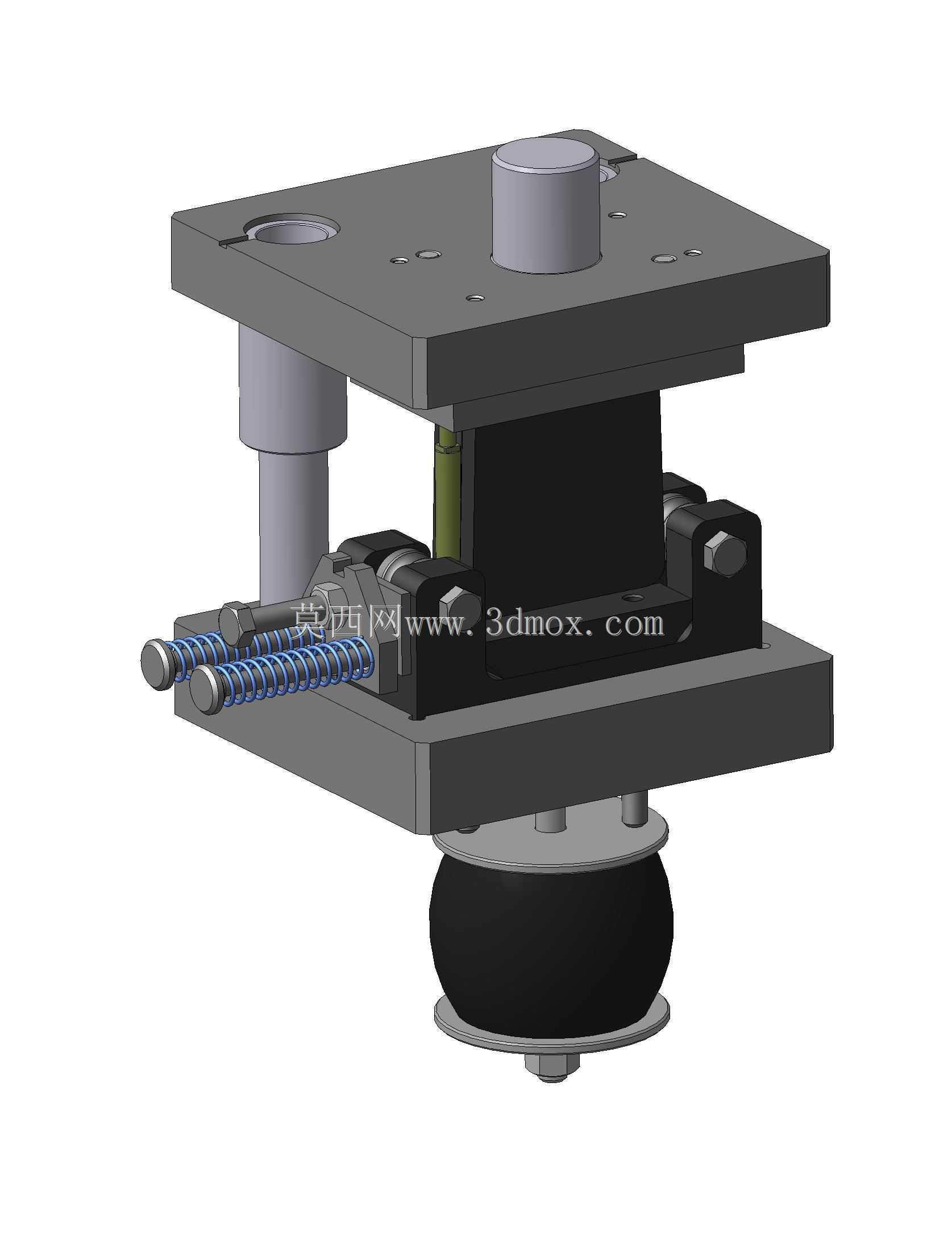

手柄类零件冲压弯曲成型工装结构

这套结构针对长条类带弯折特征的手柄零件冷压成型工序设计，适配中小批量五金零件加工车间的普通开式压力机安装使用，无需额外改造设备滑块与工作台接口即可完成装夹。整套工装采用上下模分体式布局，上模部分通过模柄与设备滑块直连，模座四角设置独立导柱导套副做滑动导向，导向间隙控制在0.02-0.03mm区间，可抵消滑块下行过程中的微小偏摆，保证凸模与凹模的对位精度，避免成型过程中出现零件侧壁拉伤、弯折角度超差的问题。下模部分集成了工件定位、侧向压紧、成型后顶出的全套功能：进料端设置可调式定位挡块，可根据手柄坯料的长度尺寸调整定位位置，兼容一定尺寸范围内的同类型手柄零件加工；坯料放置区域两侧设置弹簧驱动的侧向压料结构，上模下行接触坯料前，侧压块会先将平直的条形坯料压紧在定位基准面上，防止冲压过程中坯料发生窜动导致成型尺寸偏移；成型型腔完全匹配手柄零件的最终弯折轮廓，凸模下行到下死点时可一次性完成手柄的多段弯折成型，无需多工序分步加工，大幅减少工序周转带来的定位误差。安装边界方面，上模座的安装孔位按照通用16吨-25吨开式压力机的滑块模柄孔尺寸设计，下模座的固定槽间距适配常规压力机工作台的T型槽规格，无需额外加工转接板即可完成固定；闭合高度可通过调整上模的凸模固定垫块厚度做微调，适配不同行程参数的压力设备。成型完成后上模回程时，下模内置的弹性顶件块会将成型完成的手柄零件从凹模型腔中顶出，配合前端的手动送料结构可实现连续的单件冲压作业，相比传统的多工序分步弯折工装，单件加工节拍可缩短40%左右，同时能保证同批次零件的弯折角度一致性控制在±0.5°范围内，满足五金手柄类零件的装配尺寸要求。整套结构的受力部件均采用合金工具钢材质做淬火处理，长期冲压作业下的成型面磨损量极小，日常维护仅需定期清理导向副表面的冲压碎屑、补充润滑脂即可，无需频繁拆解更换核心部件。
