发那科M10iA机械臂配套气动夹持执行机构

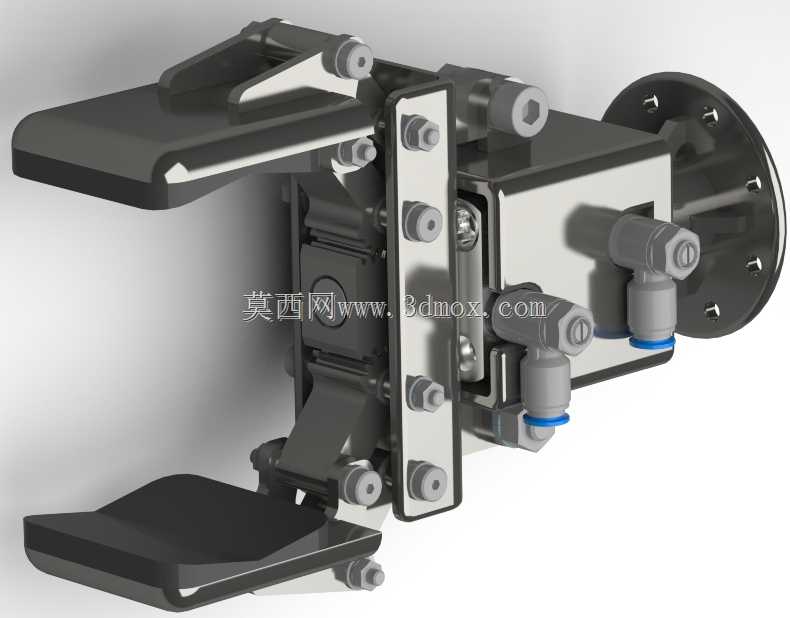

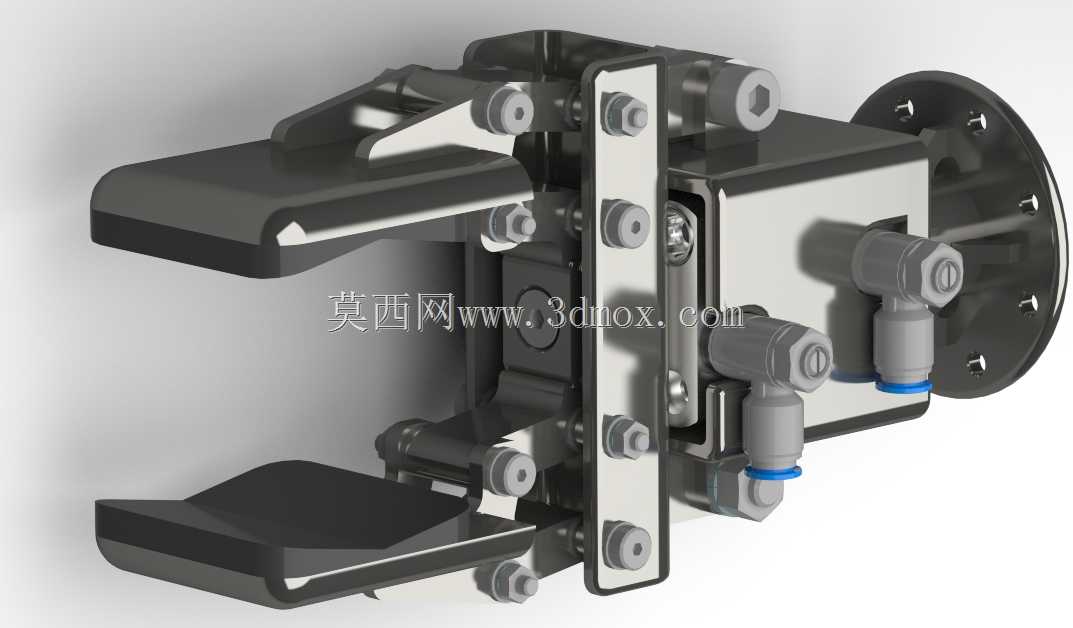

这款气动夹持机构是专为工业六轴机械臂末端作业开发的执行部件，适配发那科M10iA系列机械臂的法兰安装接口，主要面向3C电子装配、小型零部件上下料、轻载工件码垛、注塑件取件这类需要柔性夹持的工业场景，可替代人工完成重复性的工件抓取、移位、放置动作，在自动化产线中承担末端执行的核心功能。从结构设计来看，该夹持器采用平行双夹爪的气动驱动方案，内置双作用气缸作为动力源，通过内部的连杆传动结构将气缸的直线往复运动转化为两个夹爪的同步开合动作，传动链路做了低摩擦处理，夹爪开合过程无卡顿，重复定位精度可控制在0.02mm以内，能满足精密装配场景的对位需求。夹爪的夹持面做了加宽平面设计，接触工件时压强分布均匀，不会在软质塑料、薄壁金属工件表面留下夹痕，针对异形工件还可在夹爪安装面加装定制仿形治具，拓展适配的工件类型范围。安装边界方面，夹持器的主体安装法兰与机械臂末端法兰尺寸完全匹配，法兰上的定位销孔、螺栓孔位按照对应机械臂的安装标准设计，现场安装时无需额外制作转接板，直接通过内六角螺栓即可完成紧固，安装后整体重心与机械臂第六轴轴心重合，不会给机械臂带来额外的偏载力矩，能保证机械臂高速运动时的动态稳定性。气路接口采用侧置式快插接头设计，接头规格适配工业现场常用的6mm外径气管，气路走线可沿机械臂本体的走线槽布置，不会在机械臂运动过程中出现气管缠绕、拉扯的问题。夹持器的主体结构采用阳极氧化铝合金与高强度工程塑料搭配的材质方案，在保证结构刚性的前提下尽可能降低自身重量，不会过度占用机械臂的有效负载余量，可适配额定负载10kg级别的通用工业机械臂使用。夹爪的开合行程做了冗余设计，可兼容一定尺寸范围内的不同规格工件，无需频繁更换夹爪就能完成同系列多规格工件的抓取作业，能有效缩减产线换型的调试时间。整体结构做了模块化拆分设计，气缸密封件、夹爪导向块这类易损件都可单独拆卸更换，日常维护无需拆解整个夹持机构，能降低产线运维的时间成本与配件成本。在实际产线应用中，这类气动夹持器可搭配磁性开关使用，通过检测气缸活塞的位置反馈夹爪的开合状态，将信号接入产线PLC系统即可实现抓取动作的闭环控制，避免出现夹爪未到位就移位、工件未夹紧就抬升的误动作，提升自动化作业的可靠性。
