36毫米打孔通风式制动刹车盘结构

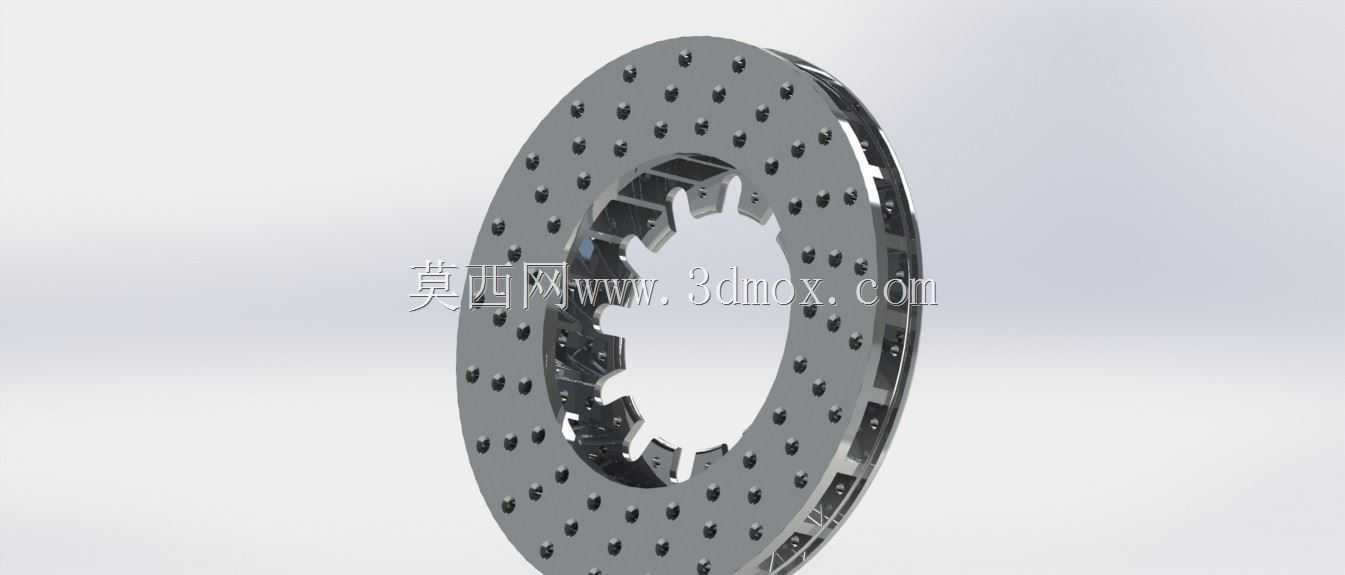

在乘用车、高性能摩托以及小型竞速载具的盘式制动系统中，制动盘是承担动能转化为热能耗散的核心执行部件，这款36毫米规格的圆盘制动件，主要适配小尺寸轮毂的紧凑型代步车型、场地竞技卡丁车以及轻型电动两轮载具的前轴制动位，日常行驶中承担减速、驻车锁止以及紧急工况下的大制动力矩传递作用。从结构设计来看，这款制动盘采用分体式浮动盘的基础构型，中心安装位采用内花键齿槽结构，区别于传统螺栓孔固定的一体式盘，花键啮合的安装方式可以允许制动盘在受热膨胀时产生微小的径向位移，避免高温下盘体翘曲引发的制动抖动，同时花键齿的接触面积更大，大制动力矩下的应力分布更均匀，不会出现单螺栓孔位应力集中开裂的问题。盘体摩擦面采用全域阵列排布的圆形通风散热孔，这类通孔设计一方面可以在盘体随车轮转动时形成贯穿盘厚的气流通道，持续带走摩擦产生的热量，避免连续制动下温度超过摩擦片的工作阈值引发热衰减，另一方面打孔结构可以快速排走摩擦面在雨天附着的水膜，缩短湿滑路面的制动响应距离，同时也能刮除摩擦片表面持续磨损产生的磨屑，避免磨屑在摩擦面形成光滑釉层降低摩擦系数。尺寸边界上，这款盘的有效摩擦环外径适配10寸以内的轮毂安装空间，中心花键的模数与齿形匹配对应车型的轮毂轴承座输出端，36毫米的盘体厚度预留了足够的磨损余量，按照常规民用场景的使用强度，摩擦面单侧磨损到1.5毫米极限之前都可以正常使用，不需要提前更换。设计过程中需要重点考量的是散热孔的排布密度与孔边倒角处理，孔距过密会降低盘体的整体结构强度，连续大载荷制动下容易出现盘体开裂的问题，孔边未做倒角处理则会在制动初期过度切削摩擦片，导致摩擦片异常磨损、制动踏板脚感偏硬。这款盘的安装定位基准为中心花键的齿顶圆，装配时不需要额外调整端面跳动量，只要花键啮合到位、卡簧锁止牢固即可，配套的制动卡钳需要匹配对应厚度的摩擦片开档尺寸，安装时要保证卡钳摩擦片的中心面与制动盘摩擦面中心完全重合，避免出现偏磨。在实际工况验证中，这类打孔通风盘的连续制动热衰退性能比同尺寸实心盘提升40%左右，高速制动时的盘面抖动量控制在0.05毫米以内，完全满足民用代步载具的日常使用需求，也能适配业余场地竞速场景下的短时高强度制动要求。
