双面加工用翻转定位工装夹具结构

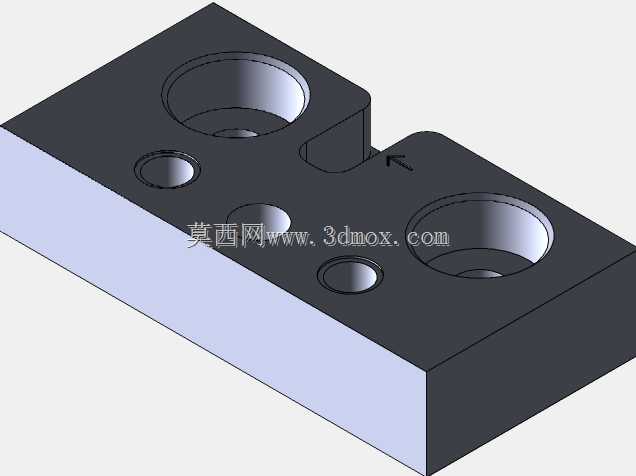

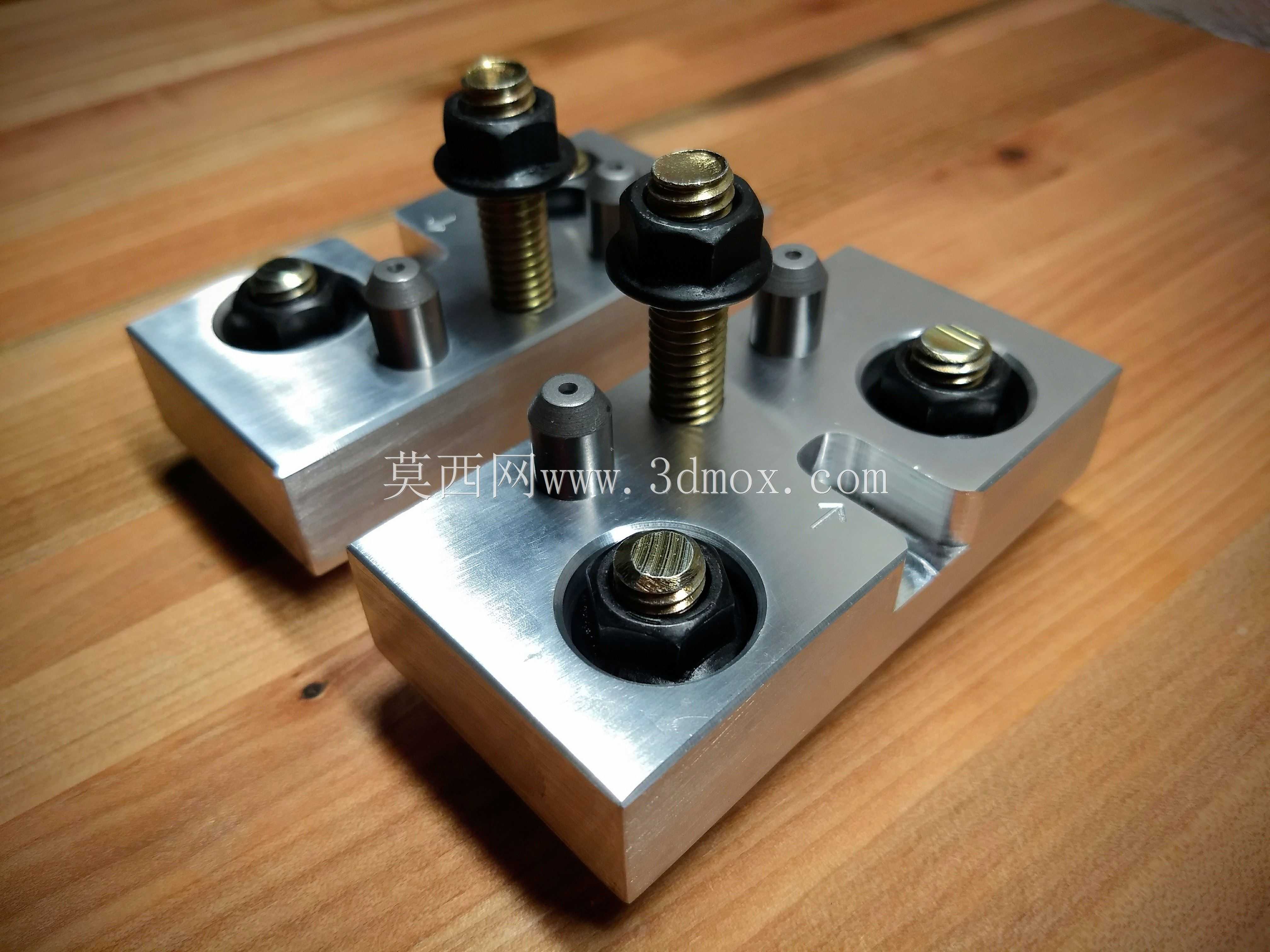

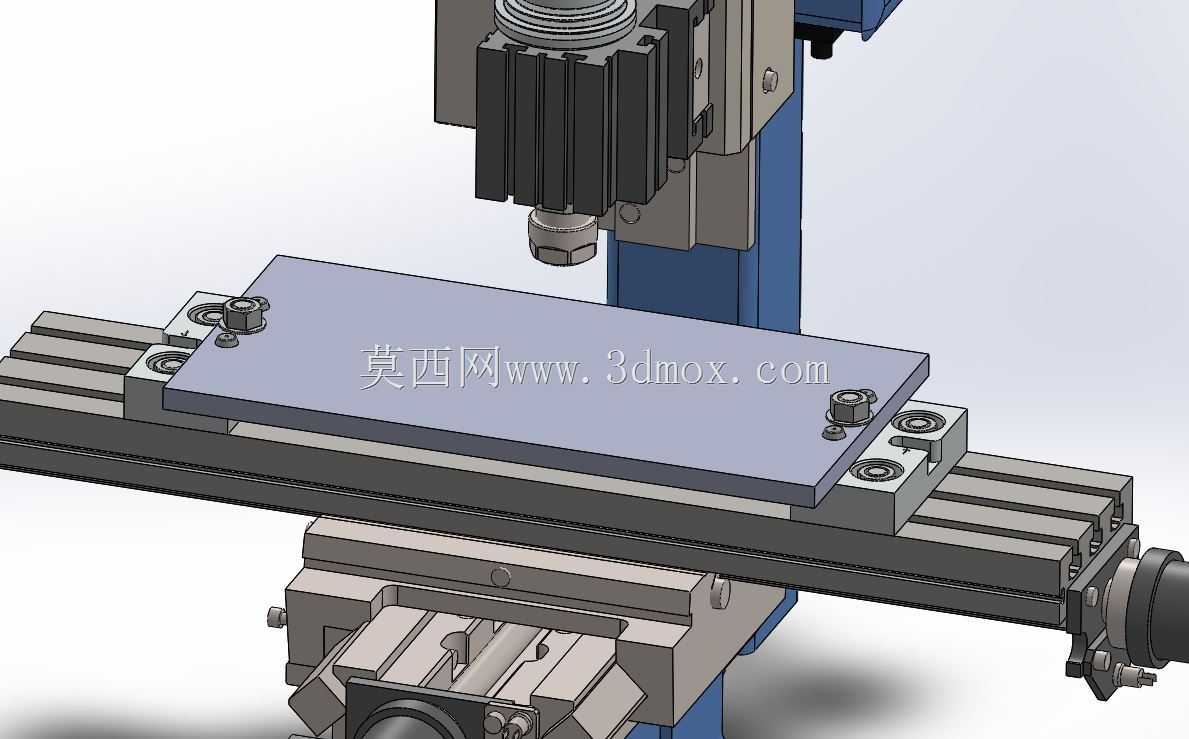

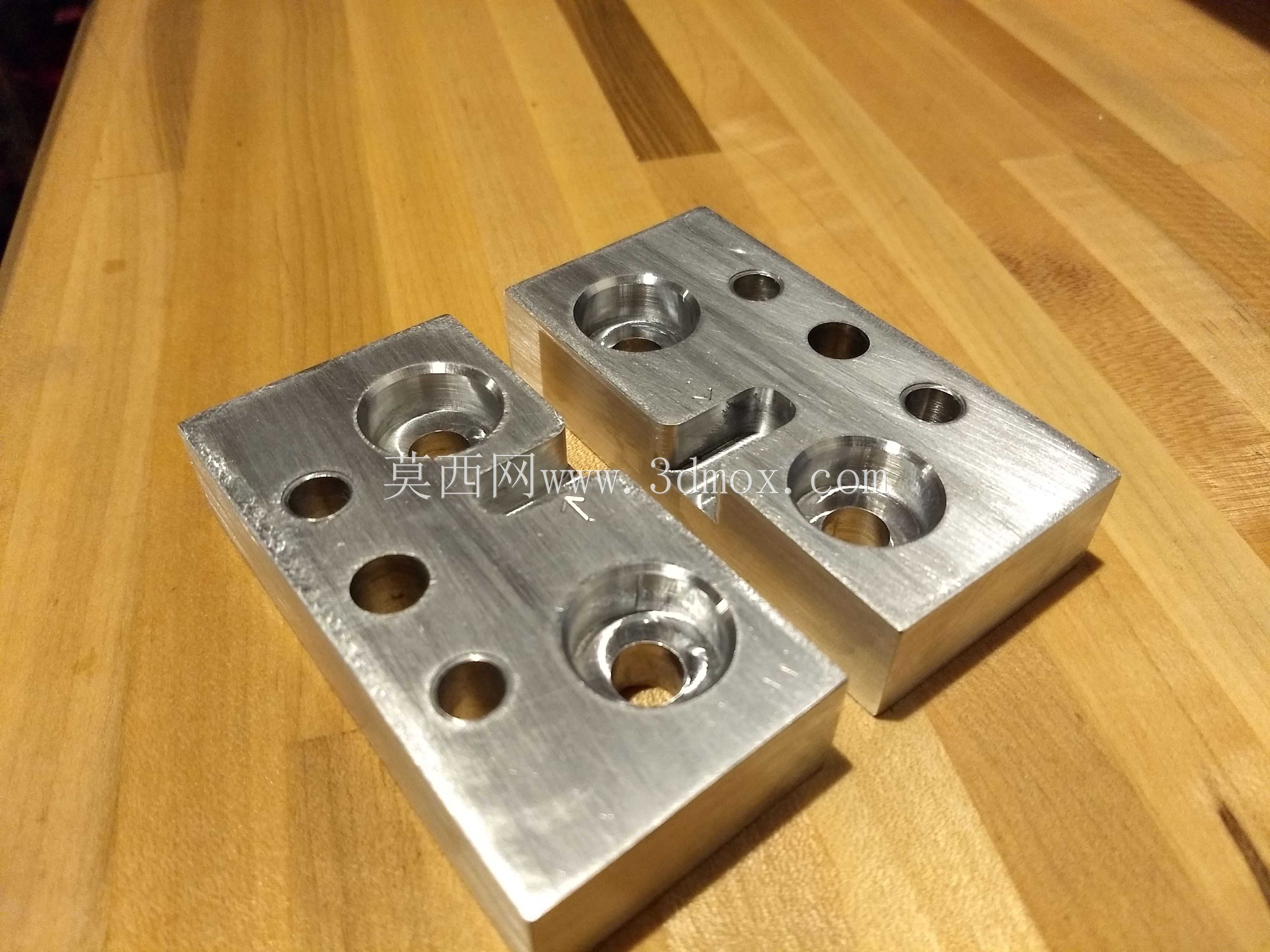

在中小批量板类零件的双面铣削、钻孔加工场景中，普通平口钳装夹往往需要两次找正，不仅辅助工时占比高，二次装夹的形位公差也很难稳定控制，这套翻转夹具正是针对这类加工痛点设计的专用工装。整套夹具采用分体式对称布局，单块夹具体为矩形硬质铝合金基体，加工后做表面阳极氧化处理提升耐磨性，基体上集成了定位销孔、螺栓过孔与内置Y轴零点基准，不需要每次装夹都重新对刀找正翻转转轴位置。实际使用时，先将待加工板材放置在两块夹具体的定位面上，依靠夹具体上的圆柱定位销完成初定位，随后通过四个3/8定位销限制板材的水平窜动，再用配套的法兰螺母与方头螺栓完成压紧，螺栓采用大直径垫圈分散压紧力，避免薄板材装夹变形。当完成第一面加工后，只需松开部分压紧螺栓，以夹具体内置的Y轴零点为转轴翻转整套工件与夹具组合，不需要重新拆卸工件，就能直接完成第二面的加工，整套夹具预设的六个3/8孔位与板材待加工孔位完全匹配，不会干涉刀具走刀路径。从安装边界来看，单块夹具体的底面为精磨平面，可直接适配普通铣床、加工中心的标准T型槽工作台，不需要额外制作过渡连接板，夹具体的高度控制在普通机床的Z轴行程安全范围内，压紧螺栓的伸出长度经过核算，翻转过程中不会与工作台面、机床护罩发生干涉。设计阶段特意将定位基准与夹紧单元分离，定位销采用过盈配合压入夹具体基体，长期使用磨损后可单独更换，不需要报废整个夹具体；压紧螺栓选用标准美制紧固件，采购替换成本低，维护便捷。针对不同厚度的板材加工，只需更换对应长度的压紧螺栓即可适配，不需要重新加工夹具体本体，拓展了工装的适用范围。夹具体上的让位槽经过走刀仿真验证，加工过程中刀具不会与夹具体发生碰撞，排屑空间充足，连续加工时铁屑不会堆积在定位面上影响装夹精度。
