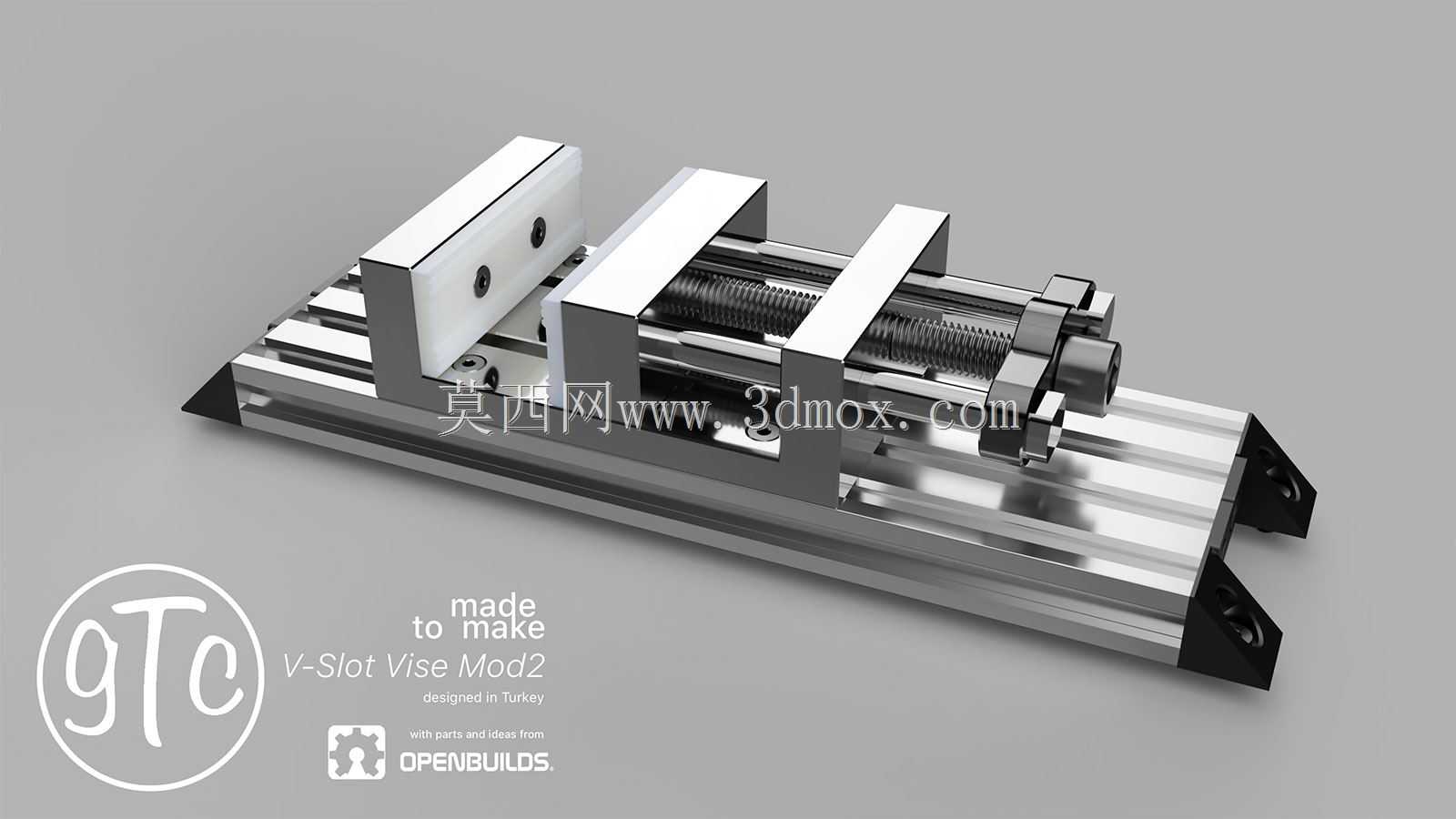

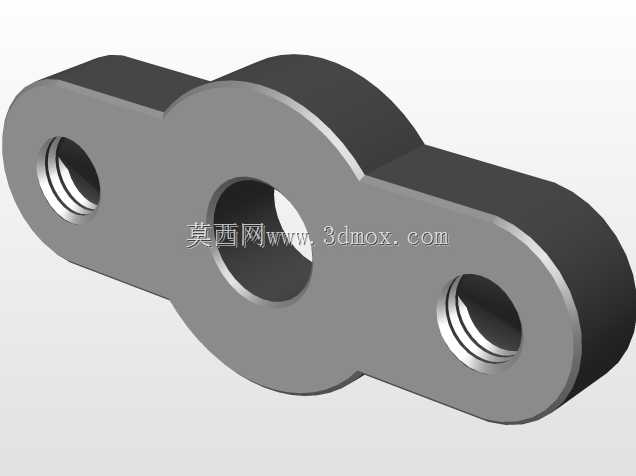

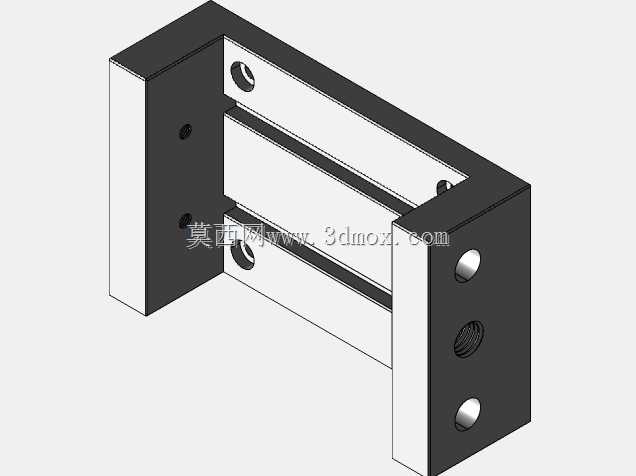

适配OpenbuildsV型槽的模块化台虎钳结构

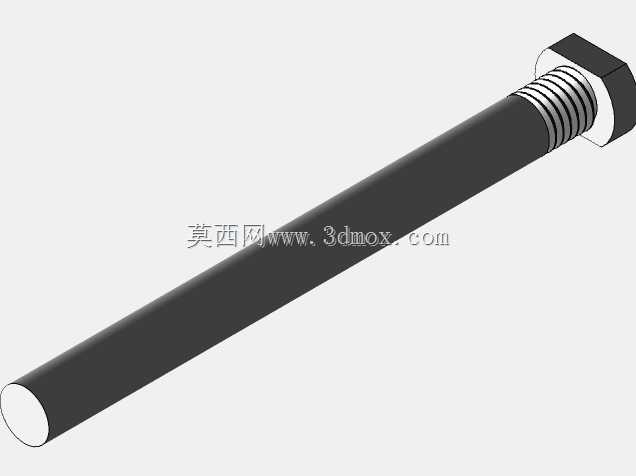

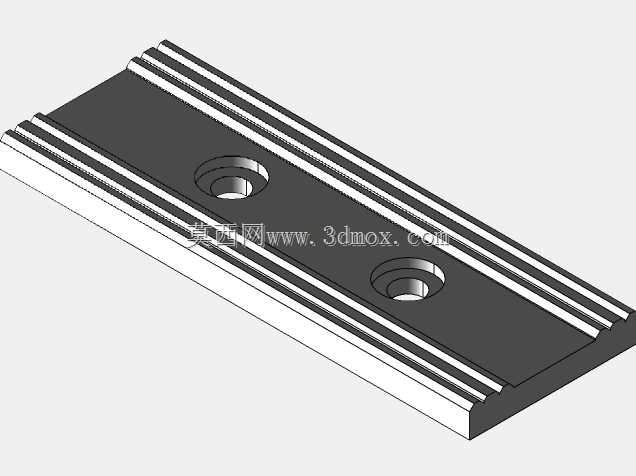

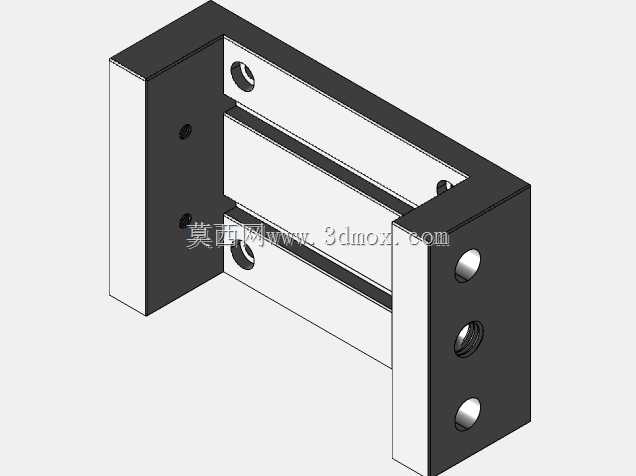

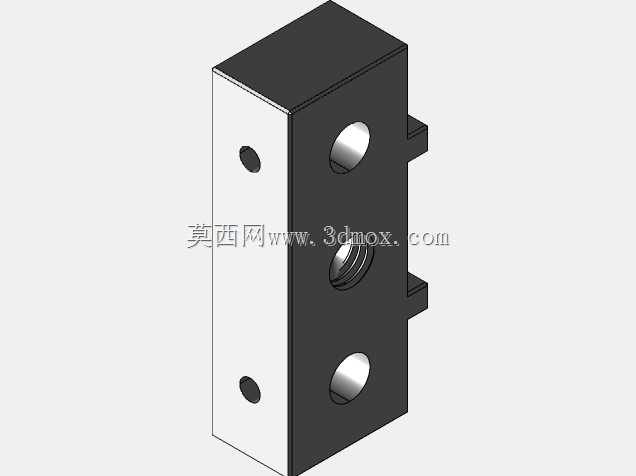

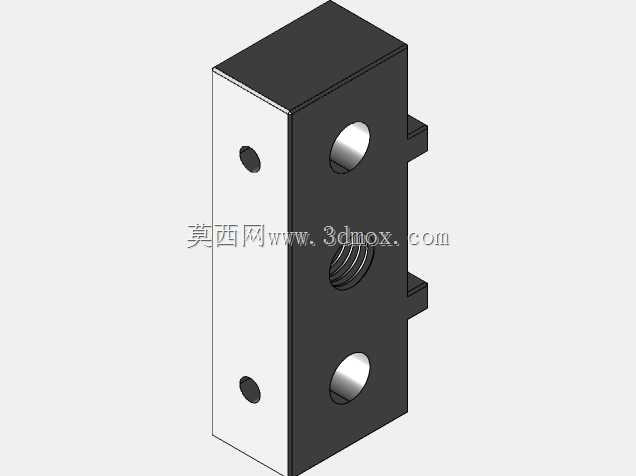

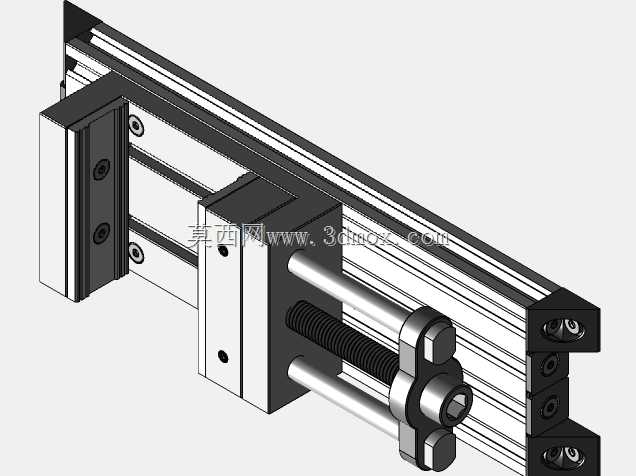

这款适配Openbuilds标准V型槽的夹紧工装，核心解决小型加工场景下型材类工件的快速装夹痛点，在桌面级数控加工、小型工件铣削、3D打印后处理、DIY设备装配调试等场景中，可直接依托现有V型槽铝型材机架完成安装，无需额外搭建独立装夹平台，大幅缩减小型工位的装夹准备周期。从结构设计逻辑来看，该工装采用双活动夹块配合单根传动丝杆的布局，区别于传统台虎钳的单固定钳身结构，两个夹块可沿V型槽同步对中移动，装夹过程中工件自动居中，无需反复校正位置，尤其适合对称类型材、轴类零件的装夹作业。夹块与V型槽的配合面做了适配性轮廓处理，可直接卡入标准20系列或40系列OpenbuildsV型槽的槽腔内，配合T型螺母完成锁紧固定，安装位置可沿型材长度方向任意调整，不受传统台虎钳固定底座的安装孔位限制，能适配不同长度工件的装夹需求。夹块的夹持面做了平面度处理，可直接夹持方形、矩形截面的型材工件，也可搭配定制V型钳口附件装夹圆轴类零件，夹持行程覆盖常规小型加工场景的工件尺寸范围，丝杆传动副采用梯形螺纹设计，具备自锁特性，装夹完成后不会因加工振动出现松脱问题，夹紧力可通过丝杆的输入扭矩灵活调整，避免薄壁类工件装夹变形。工装的整体安装边界完全贴合V型槽铝型材的外轮廓，安装后不会超出型材两侧的安装空间，可在多根平行排布的V型槽型材上同时布置多组该夹紧工装，实现多工件同步装夹加工，大幅提升小型批量零件的加工效率。夹块与丝杆的连接部位采用间隙配合设计，长期使用磨损后可单独更换夹块或丝杆部件，无需整体报废工装，维护成本更低。在实际使用中，该工装既可以水平安装在V型槽型材的上表面，作为常规平口钳使用，也可以垂直安装在型材的侧面槽位，配合立式加工头完成工件侧面的钻孔、铣削作业，安装姿态灵活，能适配不同加工工序的装夹需求。钳身的所有外露结构均做了倒角处理，避免操作过程中划伤工件或操作人员，传动丝杆的端部预留了标准扳手接口，可使用内六角扳手或棘轮扳手快速完成夹紧与松脱操作，无需配备专用手柄，进一步提升了工装的适配性。
