高精度自紧式钻夹头三维结构设计

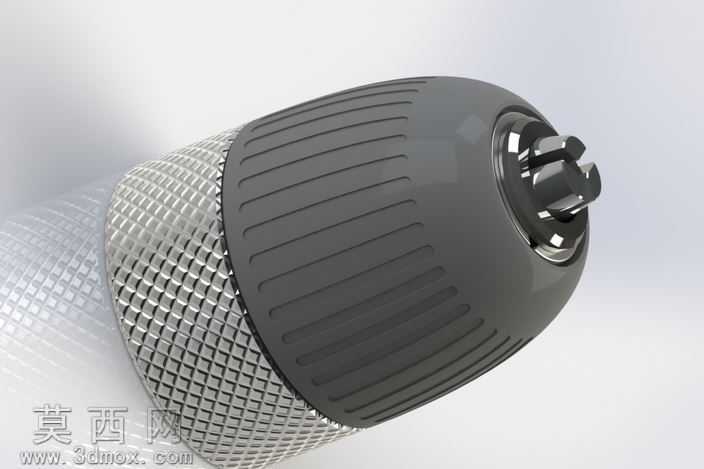

本作品为自紧式钻夹头的三维参数化建模成果，建模过程严格遵循机械加工零件的实际尺寸公差与装配逻辑，完整还原了自紧钻夹头的全部核心结构。建模阶段首先完成钻夹头核心夹持爪的参数化绘制，通过螺旋运动轨迹约束夹持爪的斜向滑动路径，保证三爪同轴度误差控制在合理范围内，还原自紧结构随钻削扭矩增大自动锁紧的力学逻辑。外观结构分为两个功能区域，前段握持区域采用网纹滚花纹理建模，通过阵列凹凸网格结构还原金属滚花的防滑触感，材质赋予哑光磨砂金属材质，模拟经表面淬火处理的合金钢表面质感；后段锁紧套区域采用轴向防滑筋条结构，通过圆周阵列等距分布的凹槽筋条，增大手动旋转操作时的接触摩擦力，材质赋予深灰色硬质工程塑料与金属嵌件的复合材质效果，还原实际产品的握持手感。装配结构层面完整构建了内部的螺纹传动副、爪座导向结构、顶部钻头夹持定位口，各零件间保留合理的装配间隙，可实现旋转锁紧套带动三爪同步收拢、张开的运动仿真，直观展示自紧钻夹头无需钥匙即可锁紧刀具的工作原理。渲染阶段采用工作室柔光环境，通过多角度打光突出金属滚花区域的纹理质感与塑料套的哑光质感，阴影过渡柔和自然，清晰展现钻夹头的外观轮廓与结构细节，整体模型可用于机床附件结构教学、钻床配套部件选型展示、工装夹具设计参考等场景，结构完整无破面，各零件可单独拆分导出用于工程图生成。
