拉杆式双作用标准气缸三维结构设计

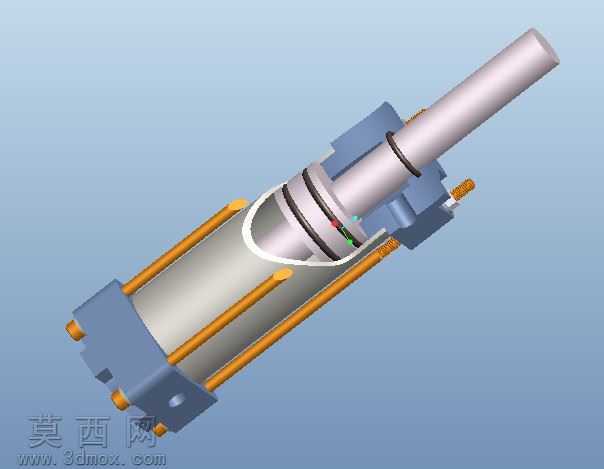

本作品为拉杆式双作用标准气缸的三维结构模型，建模过程严格遵循气动元件通用设计规范，完整还原了气缸的全部装配结构与零件细节。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架确定缸筒内径、活塞杆直径、行程等核心参数，再逐一拆分创建各个零件：首先构建两端的方形端盖结构，端盖上预留拉杆安装孔、气口接口、缓冲密封槽位，保证端盖与缸筒的同轴度配合；其次创建缸筒主体，采用薄壁圆筒结构，内壁做光滑处理模拟实际气缸的镜面加工效果，保证活塞运动的顺畅性；随后制作活塞与活塞杆组件，活塞上设置多道密封槽位，用于安装活塞密封圈、导向环、耐磨环，活塞杆表面做硬质镀层质感处理，搭配防尘圈、轴用密封圈的结构设计，还原气缸的动密封与静密封结构；最后创建四根周向均匀分布的拉紧螺杆，搭配两端锁紧螺母，完整呈现拉杆式气缸通过螺杆拉紧两端端盖、压紧缸筒实现密封的典型装配结构。材质渲染阶段针对不同零件匹配对应材质效果：端盖、锁紧螺母采用压铸铝合金哑光金属质感，缸筒采用阳极氧化铝合金的细腻银灰色金属质感，活塞杆采用抛光镀铬的亮面金属质感，拉紧螺杆采用碳钢镀锌的浅金色金属质感，密封件采用黑色丁腈橡胶的哑光橡塑质感，不同材质的区分清晰直观，可清晰分辨各个零件的功能与装配位置。模型完整呈现了双作用气缸的工作结构逻辑，两端气口分别连通缸筒的无杆腔与有杆腔，通过压缩空气交替进入两腔推动活塞带动活塞杆做直线往复运动，端盖上的缓冲结构可降低活塞运动到行程末端的撞击力，提升气缸运行稳定性。整体模型装配关系准确，无干涉错位问题，所有配合间隙符合实际气动元件的加工装配公差要求，可用于气动系统原理演示、机械结构教学、自动化设备选型参考等场景，能够直观展现拉杆式气缸的内部构造与工作原理，帮助使用者快速理解这类通用气动执行元件的结构特点与设计逻辑。
