交直流通用电动马达剖视结构三维设计

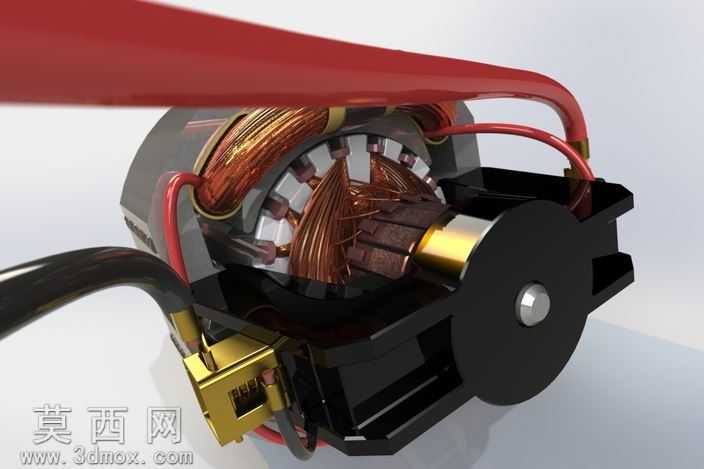

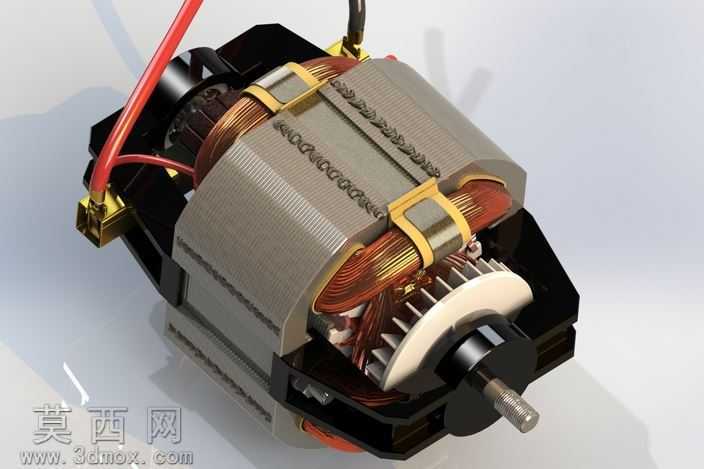

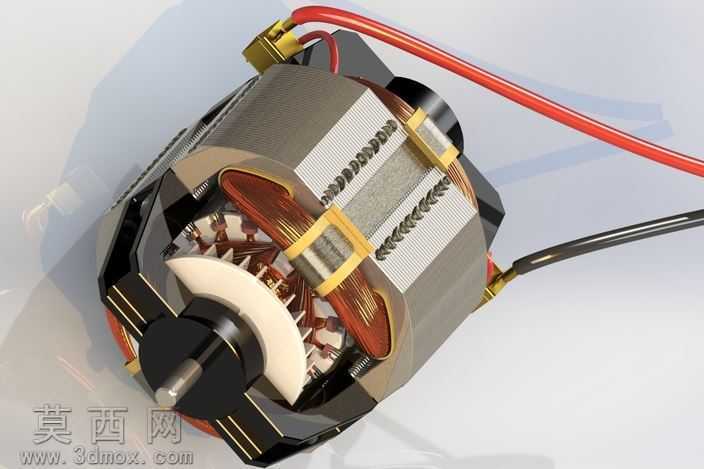

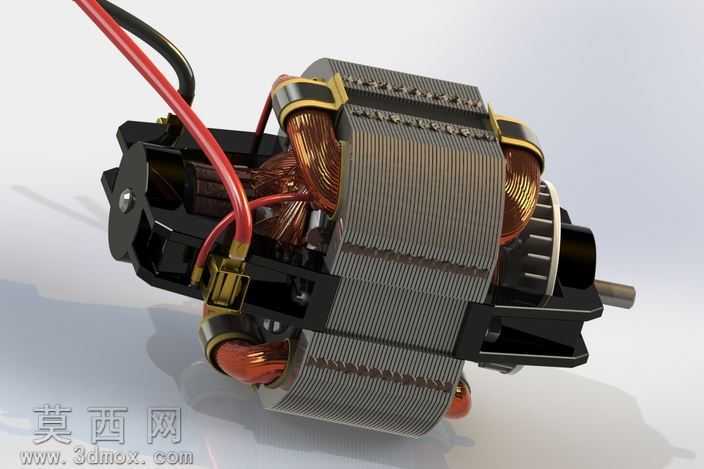

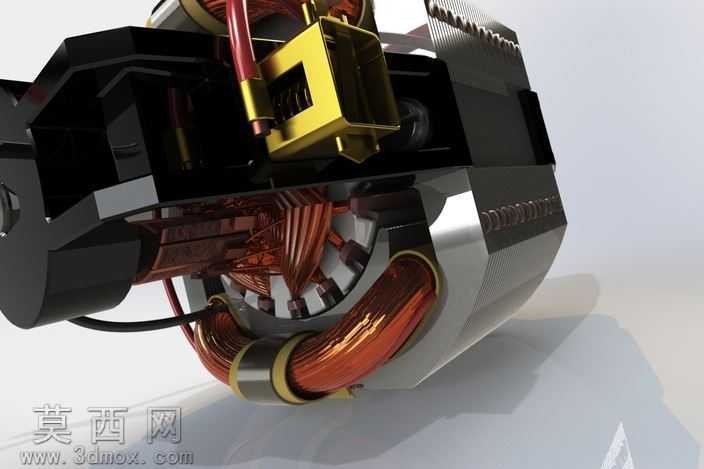

本作品为800W功率通用交直流电动马达的剖视展示三维模型，建模过程中严格遵循交直流通用电动机的真实结构比例进行搭建，首先完成核心定子总成的建模，精准还原定子铁芯的叠压结构、绕组线圈的排布走向与绑扎固定结构，对绕组端部的绝缘绑扎带、铁芯表面的绝缘涂层质感都做了对应材质匹配。随后完成转子总成的建模，还原转子铁芯的斜槽结构、换向器的分段铜片结构、转轴的轴伸端与轴承配合位的细节特征，对转子绕组与换向器的连接结构做了清晰的剖视展示，能够直观呈现内部的电流传导路径。在端盖与支撑结构部分，还原了前后端盖的轴承室结构、刷架总成的碳刷与刷握结构、接线端子的连接结构，对外接引线的绝缘层、接线端子的金属导电质感都做了精细化的材质调整，区分了金属部件的机加工金属光泽、冲压金属件的哑光质感、绝缘部件的塑料与绝缘漆质感、绕组铜线的金属光泽。渲染阶段采用了剖视视角的布光方案，通过多组柔光光源突出内部结构的层次，避免金属部件的过度反光遮挡结构细节，同时对不同材质的粗糙度、反射率参数做了反复调试，让铁芯叠片的层叠纹理、绕组铜线的缠绕纹理、绝缘部件的磨砂质感都得到清晰呈现。设计过程中重点考虑了交直流通用电机的结构通用性特征，还原了这类电机既可适配交流供电也可适配直流供电的结构特点，剖视设计能够让观看者清晰理解电机内部的电磁转换结构、动力传递路径，完整呈现了从电能输入到旋转机械能输出的核心结构组成，所有部件的装配关系都符合真实电机的装配逻辑，可用于电机结构教学、产品展示等场景的参考使用。
