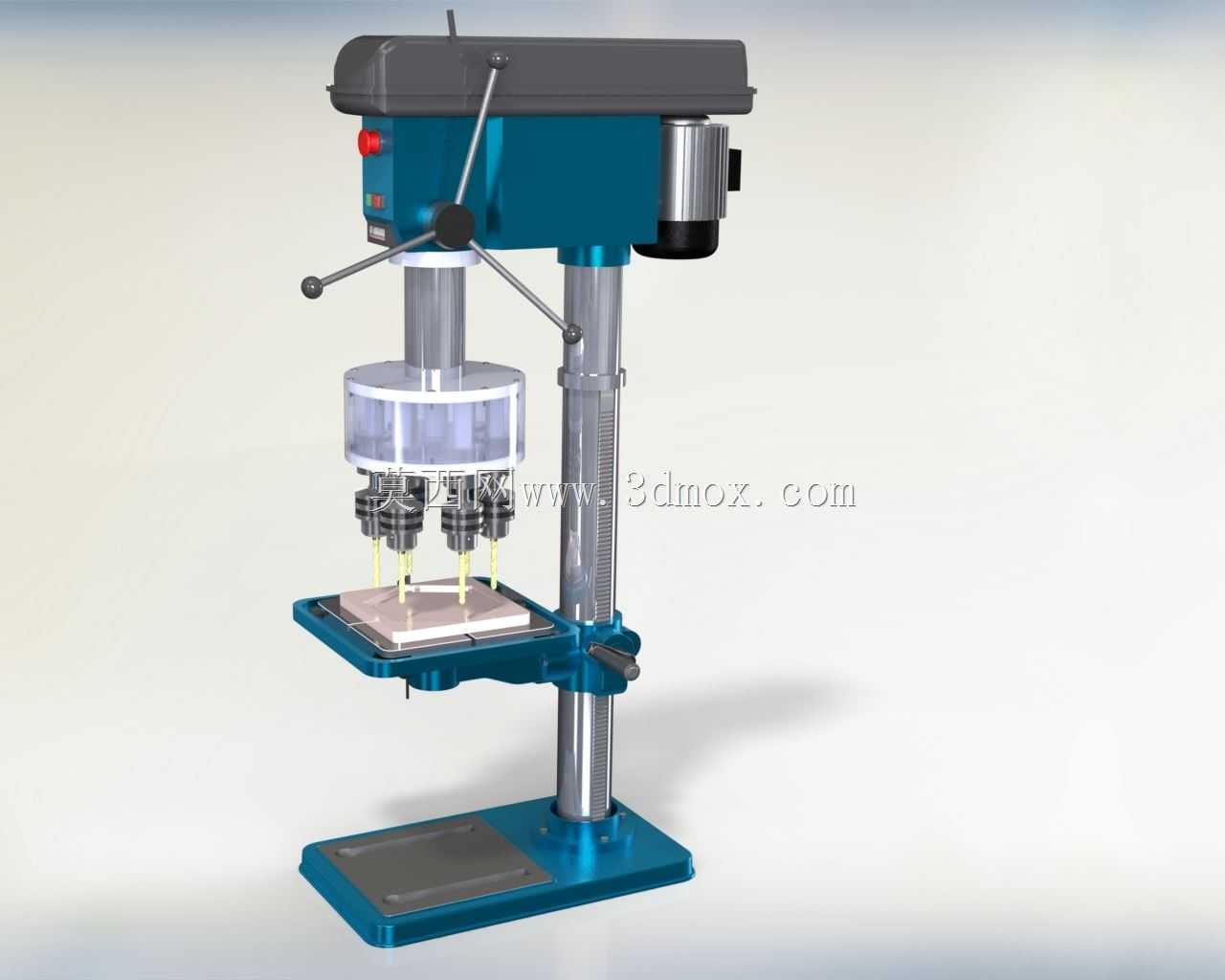

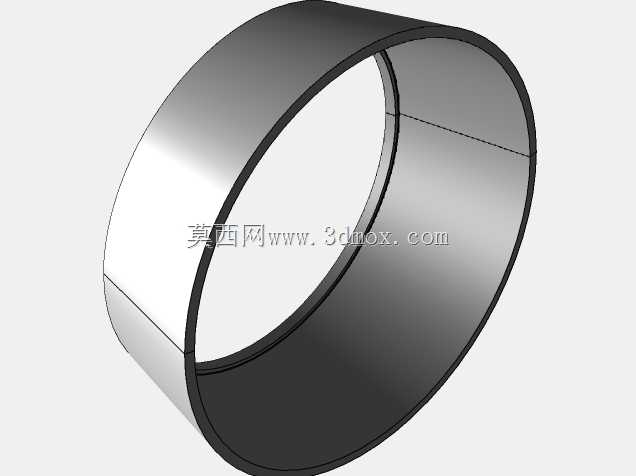

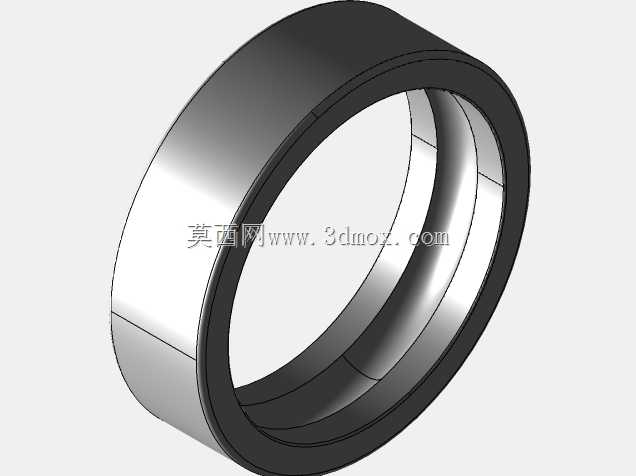

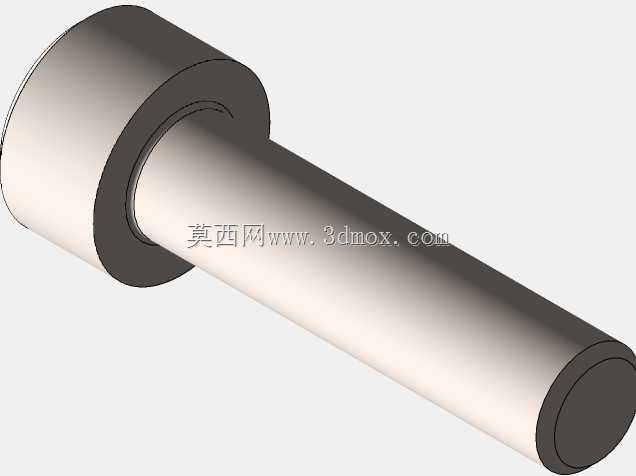

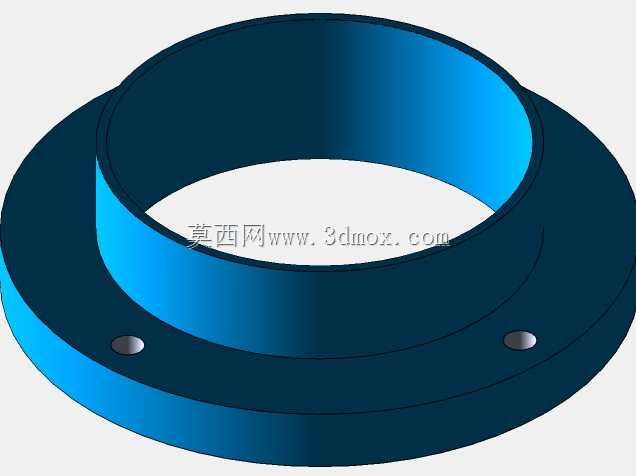

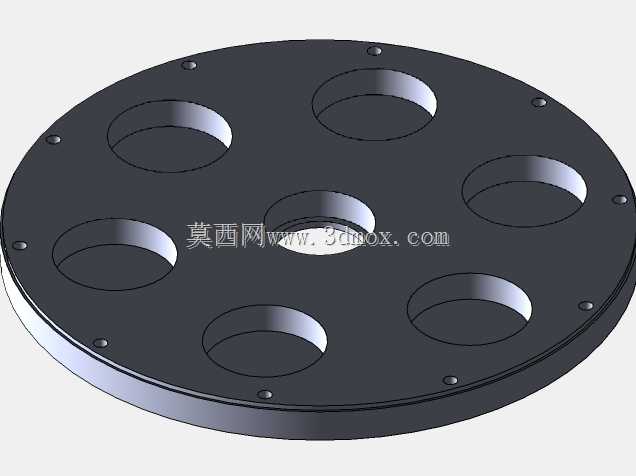

多轴立式台钻结构设计展示

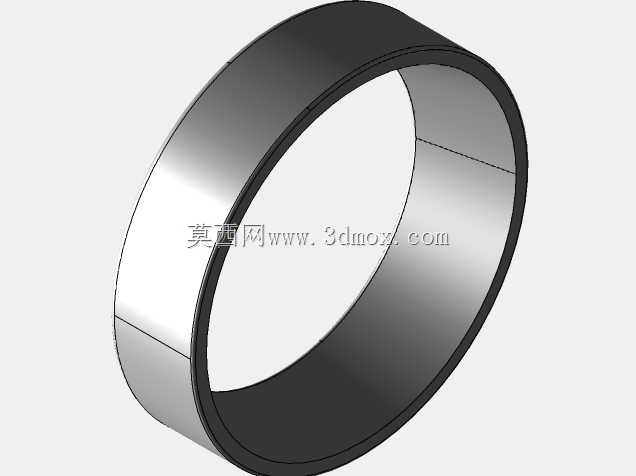

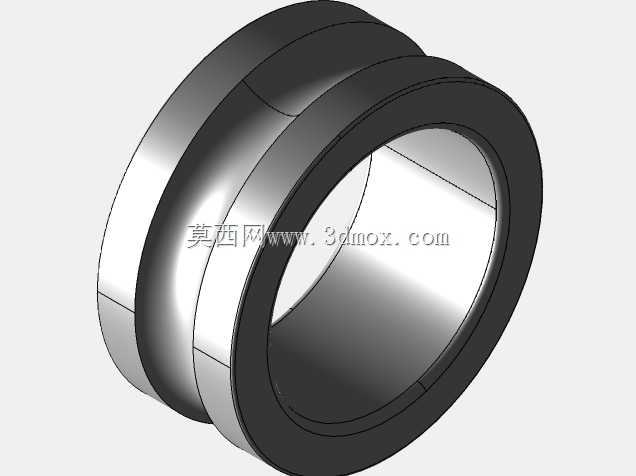

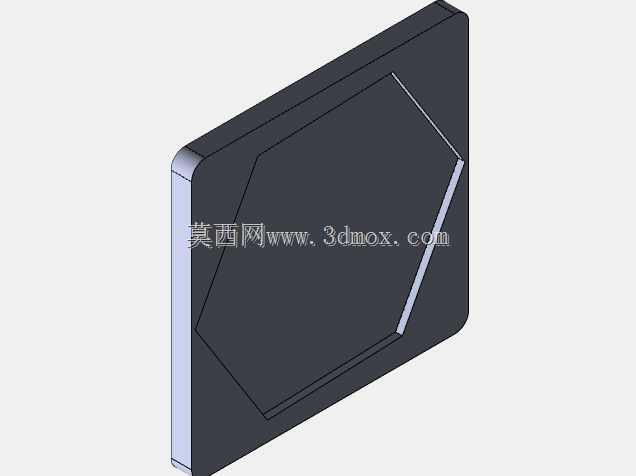

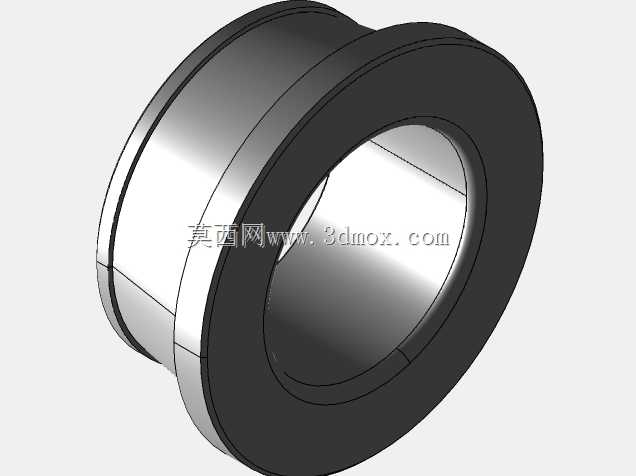

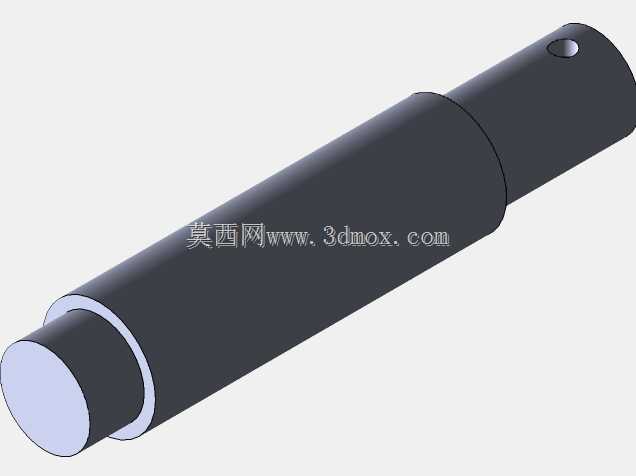

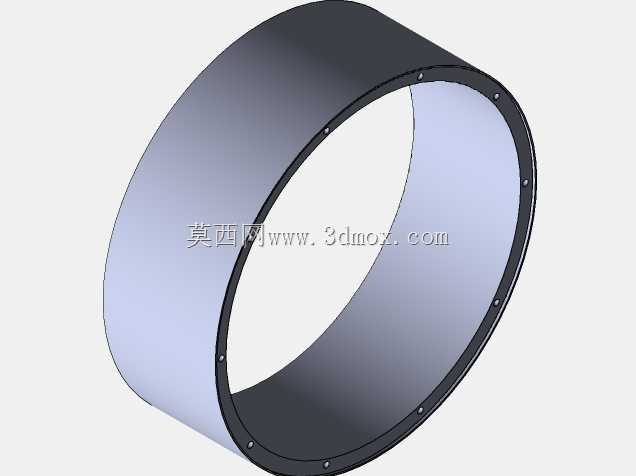

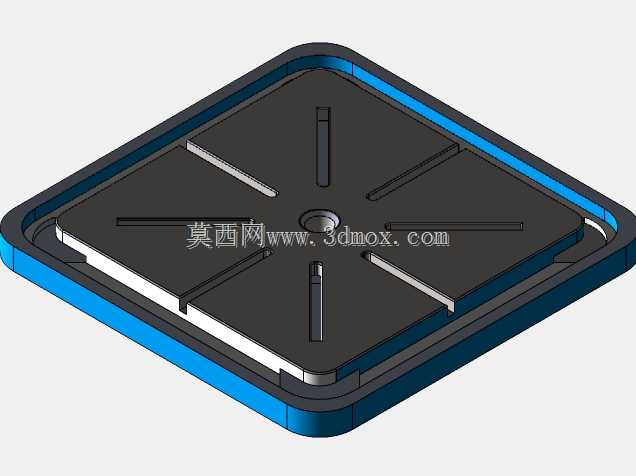

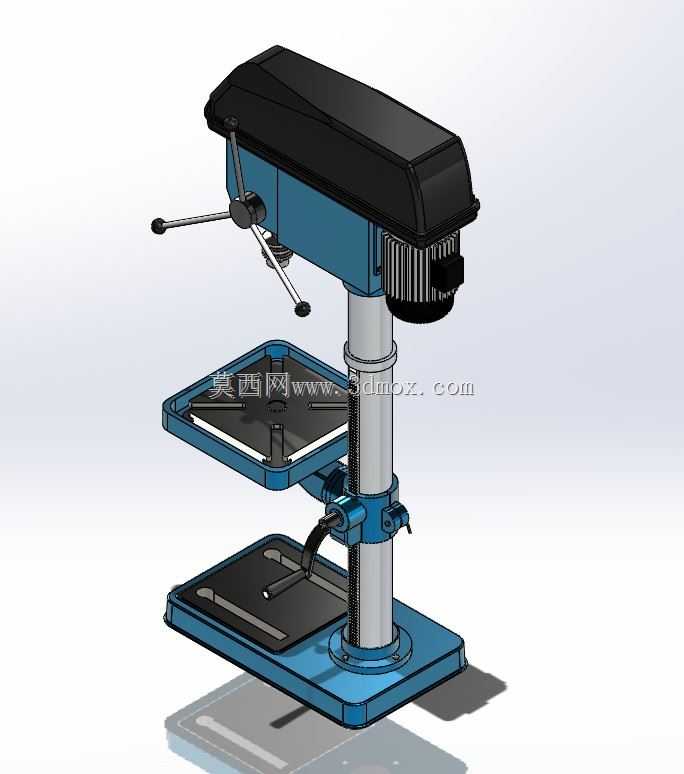

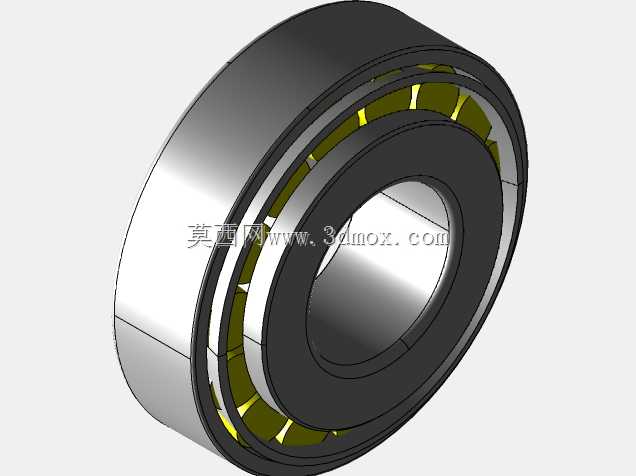

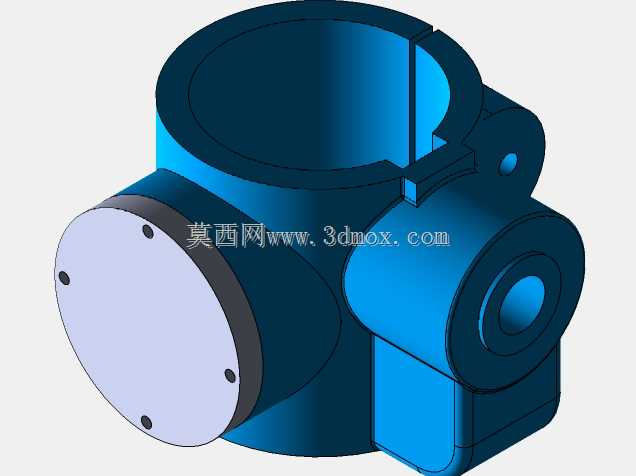

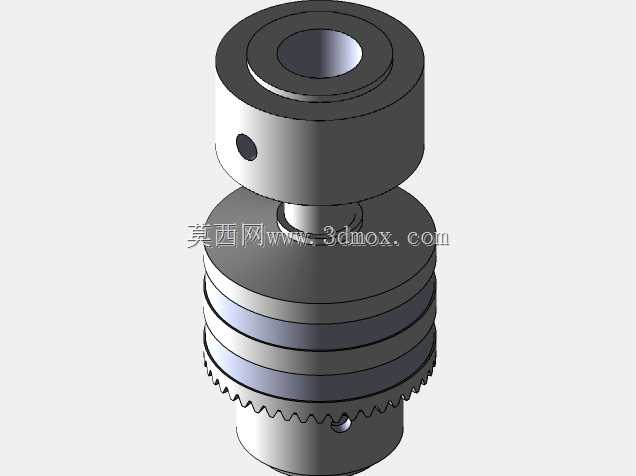

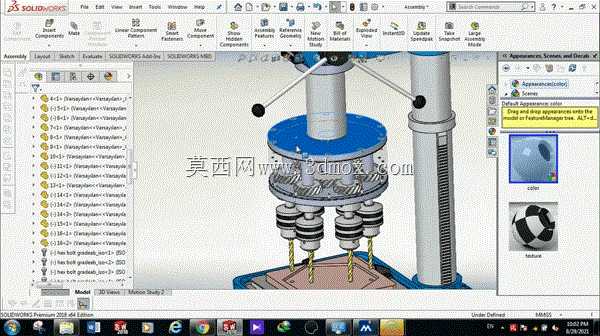

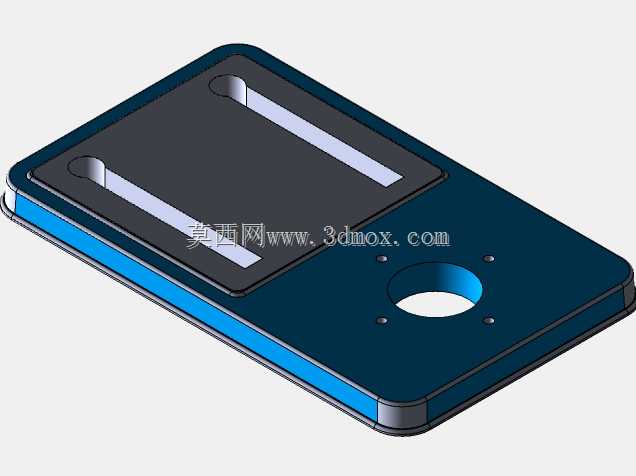

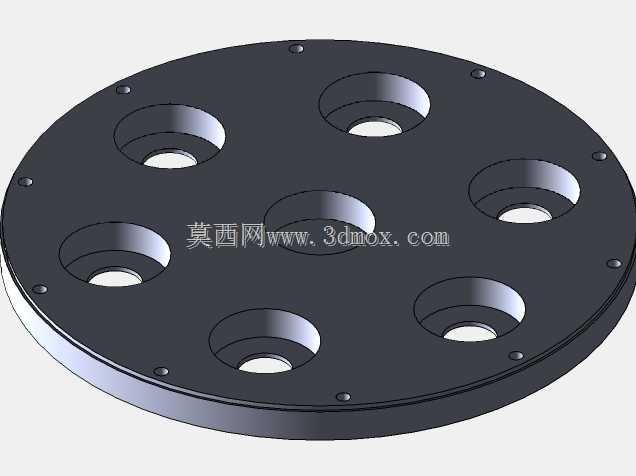

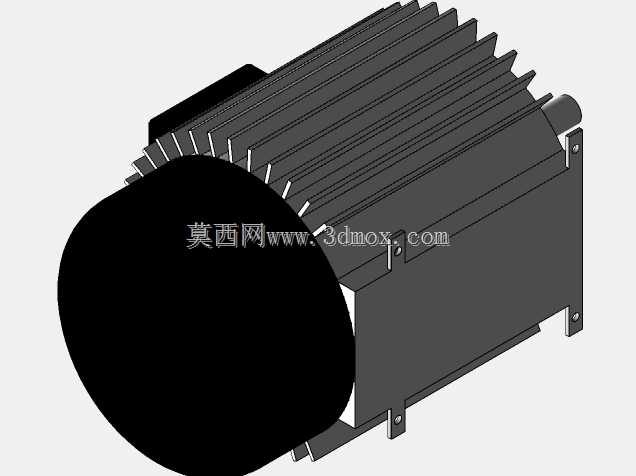

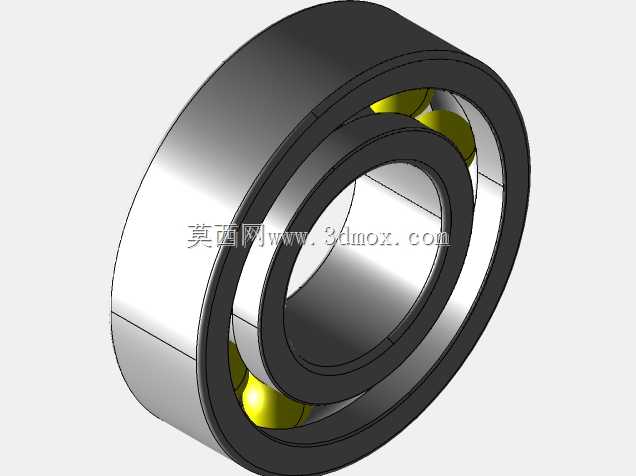

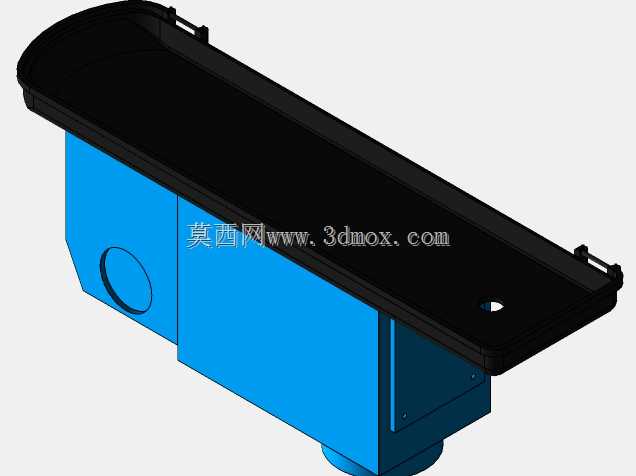

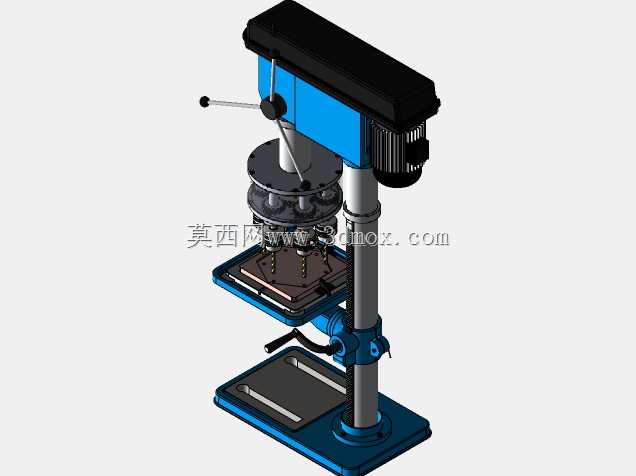

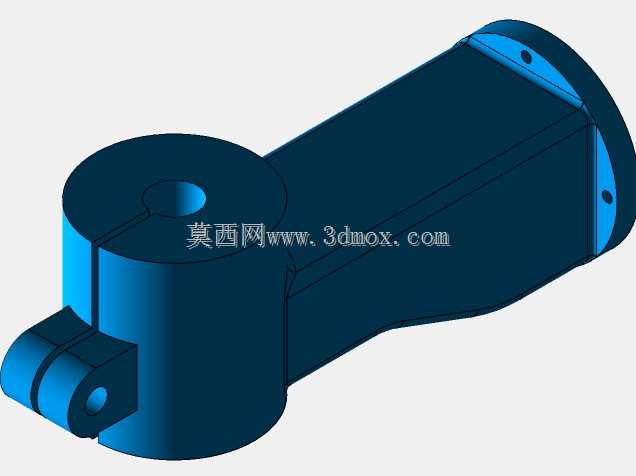

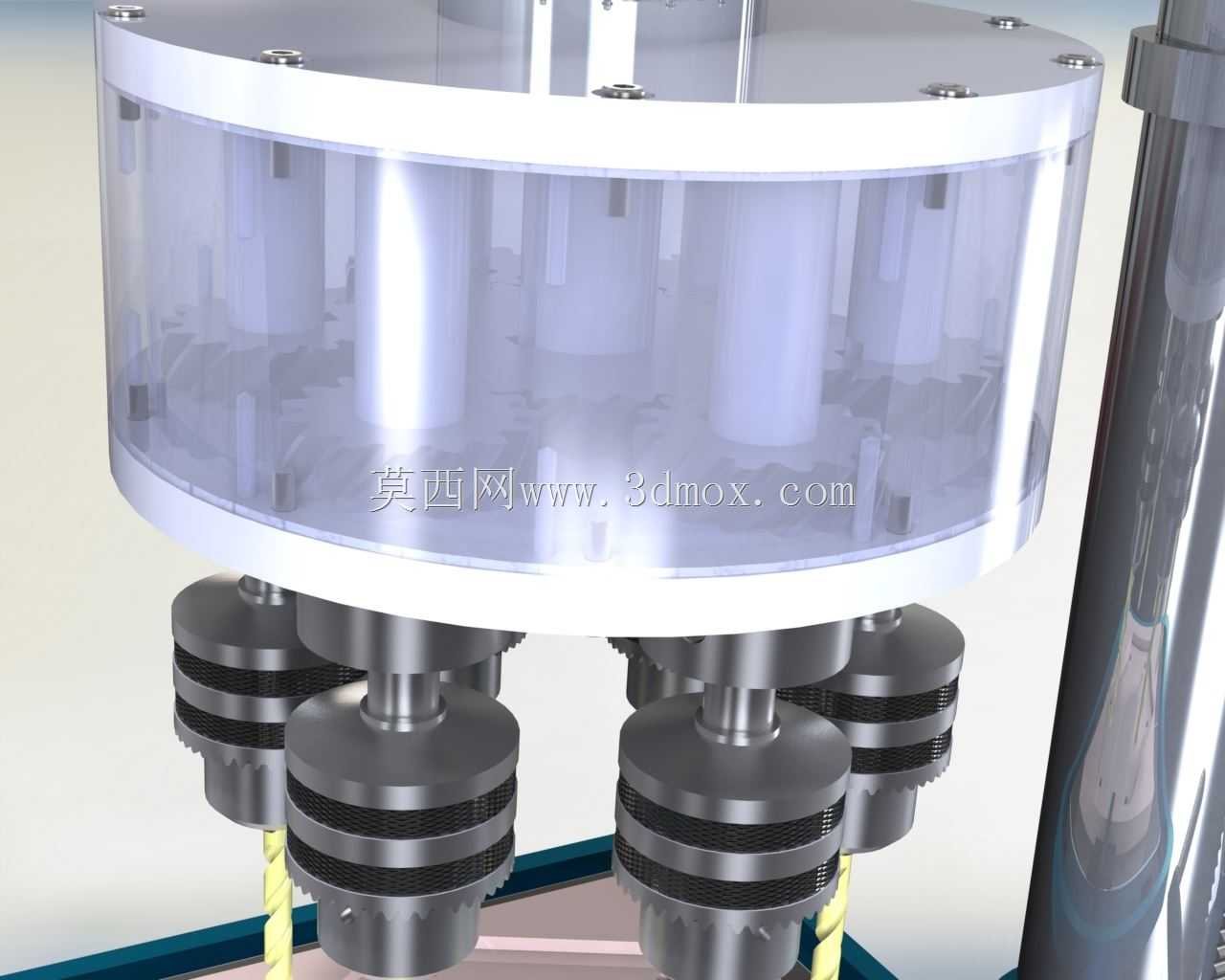

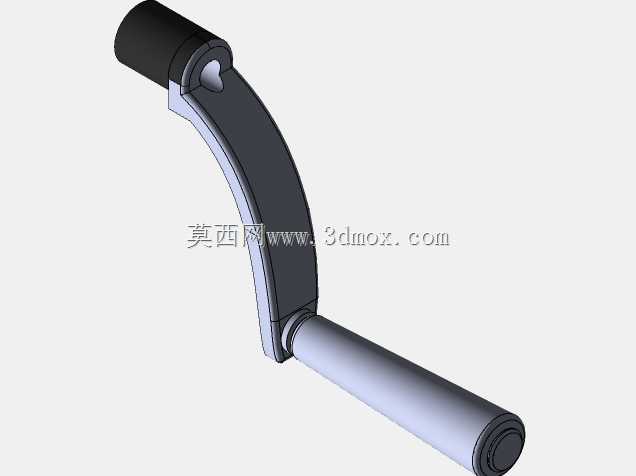

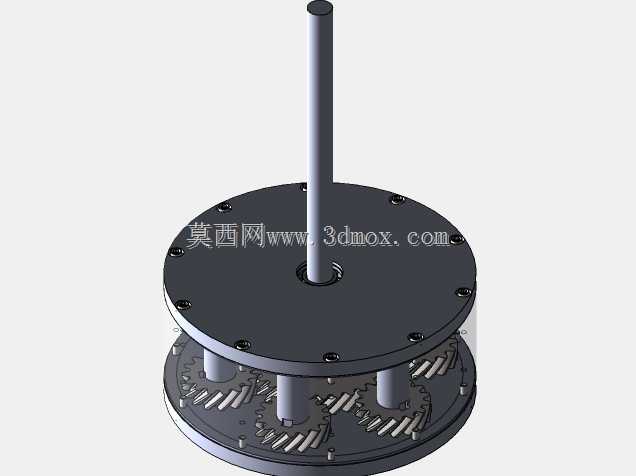

这款多轴钻孔设备的设计，核心针对中小批量五金零件加工场景中，单孔钻削效率低、重复定位误差大的痛点，在传统立式台钻的基础架构上拓展多输出轴结构，可一次进给完成同一工件上5个同规格孔位的同步加工，在钣金件、小型铝型材、塑料壳体的孔加工工序中，能大幅减少工件重复装夹、对位的辅助工时，相比单轴台钻加工同批次多孔零件，作业效率可提升数倍，同时能规避多次移位带来的孔位位置度偏差，保障同批次零件孔位一致性。从结构布局来看，设备沿用立式台钻的经典立柱支撑架构，底部采用加厚铸铁底座作为整机承载基础，底座上预留的T型槽可适配不同规格的工装夹具安装，满足不同外形工件的装夹固定需求，底座上方的工作台可沿立柱做上下高度调整，同时支持小范围的水平角度偏转，适配不同高度、不同加工面角度的工件加工需求。中间的传动立柱采用镀铬光轴设计，既保证主轴箱上下滑动的顺畅度，也具备足够的刚性抵抗钻削过程中的切削振动，避免钻孔出现偏斜、孔径超差的问题。顶部的主轴驱动单元集成了主电机、进给操作机构与多轴输出头，多轴器采用模块化的轴位布局，可根据常见工件的孔位分布预设轴间距，输出轴端配套标准钻夹头，可快速更换不同直径的钻头，适配不同孔径的加工需求。进给操作手柄采用三辐式设计，操作时施力更均匀，操作人员可根据钻削手感灵活控制进给速度，避免钻头崩损。设备侧面设置的深度标尺可精准控制钻孔深度，满足盲孔加工的深度精度要求。在设计过程中，需要重点考量多轴输出的动平衡性能，避免多钻头同时切削时产生共振，影响加工表面质量与设备使用寿命，同时多轴器与主轴箱的连接部位采用高精度轴承定位，保证各输出轴的回转同轴度，降低钻头运转时的径向跳动。整机的安装边界需预留足够的操作空间，设备前方需留出不小于半米的工件上下料操作位，侧面预留电机散热与维护的空间，后方预留排屑与电源接线的空间，可直接安置在常规车间的钳工工位上使用，无需额外做特殊的地基固定，适配小型加工车间、五金维修工位、教学实训场地等多种场景的使用需求。
