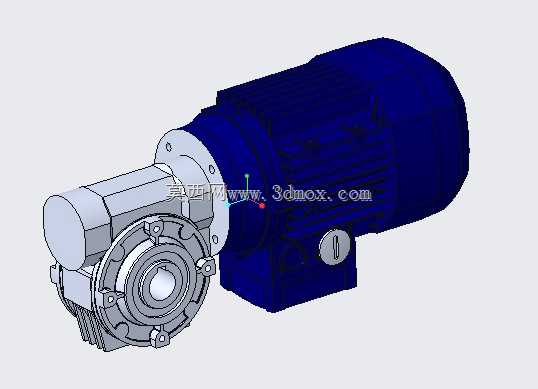

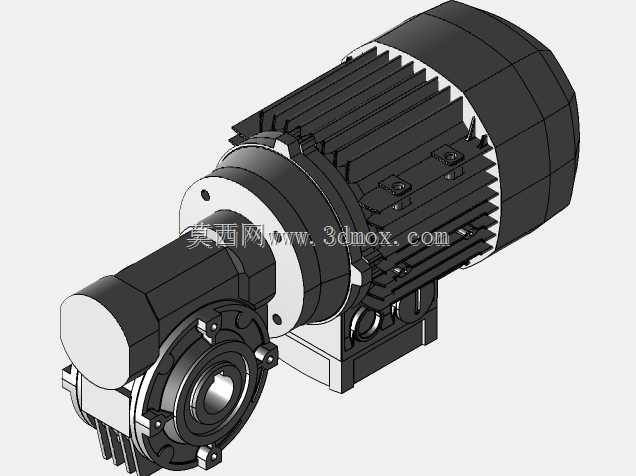

BONFIGLIOLI蜗轮蜗杆齿轮减速电机

这款集成式齿轮马达在轻工输送、食品包装、小型自动化生产线的驱动环节应用十分广泛，作为动力输出与转速匹配的核心部件，它将异步电机与蜗轮蜗杆减速机构做了一体化集成设计，省去了用户自行对接电机与减速器的同轴度校准、连接法兰适配等工序，能直接安装到设备的驱动工位上。从实际选型使用的角度看，这类减速电机的核心作用是将电机端的高转速低扭矩输出，通过蜗轮蜗杆副的减速增扭转换，匹配负载端需要的低转速大扭矩驱动需求，同时蜗轮蜗杆结构自带的反向自锁特性，在倾斜输送、升降类工位上还能起到防止负载倒溜的辅助防护作用，不需要额外加装制动组件就能满足部分工况的安全要求。设计层面上，这款产品采用了电机与减速箱直连的同轴偏置布局，电机壳体采用散热筋结构提升连续运行时的热交换效率，减速箱部分采用铝合金压铸壳体，在保证结构强度的前提下控制了整体重量，输出端采用法兰式安装接口，带标准安装孔位与定位止口，能直接对接设备的安装面板，输出轴的轴径、键槽尺寸都符合通用传动件的配套标准，不需要额外加工转接件就能配套链轮、带轮等传动零件。安装边界上需要注意，这款减速电机的轴向总长度包含电机尾部的风罩与接线盒部分，在设备布局时要预留接线操作与散热通风的空间，径向方向上减速箱侧的输出法兰直径大于电机壳体直径，安装时要确认周边结构件不会和减速箱壳体产生干涉，底部如果需要加装支撑托架的话，要对应减速箱底部的安装螺孔位置做支撑结构，避免悬臂安装带来的轴承受力不均问题。实际建模还原的时候，要重点关注蜗轮蜗杆的啮合间隙、轴承位的配合公差、密封件的安装槽位这些细节，这些结构直接影响后续做装配仿真、干涉检查时的准确性，尤其是输出端的油封安装位，尺寸偏差会导致模拟装配时出现密封件挤压过度或者装配间隙过大的问题，和实际生产中的装配要求不符。另外接线盒的位置、电机风罩的通风孔结构、吊环安装孔这些细节也都做了还原，能直接用于设备的整体布局装配，不需要再额外做简化处理，在做生产线三维布局的时候，直接导入就能准确核对安装空间，避免后期实际安装时出现空间不足需要改结构的问题。
